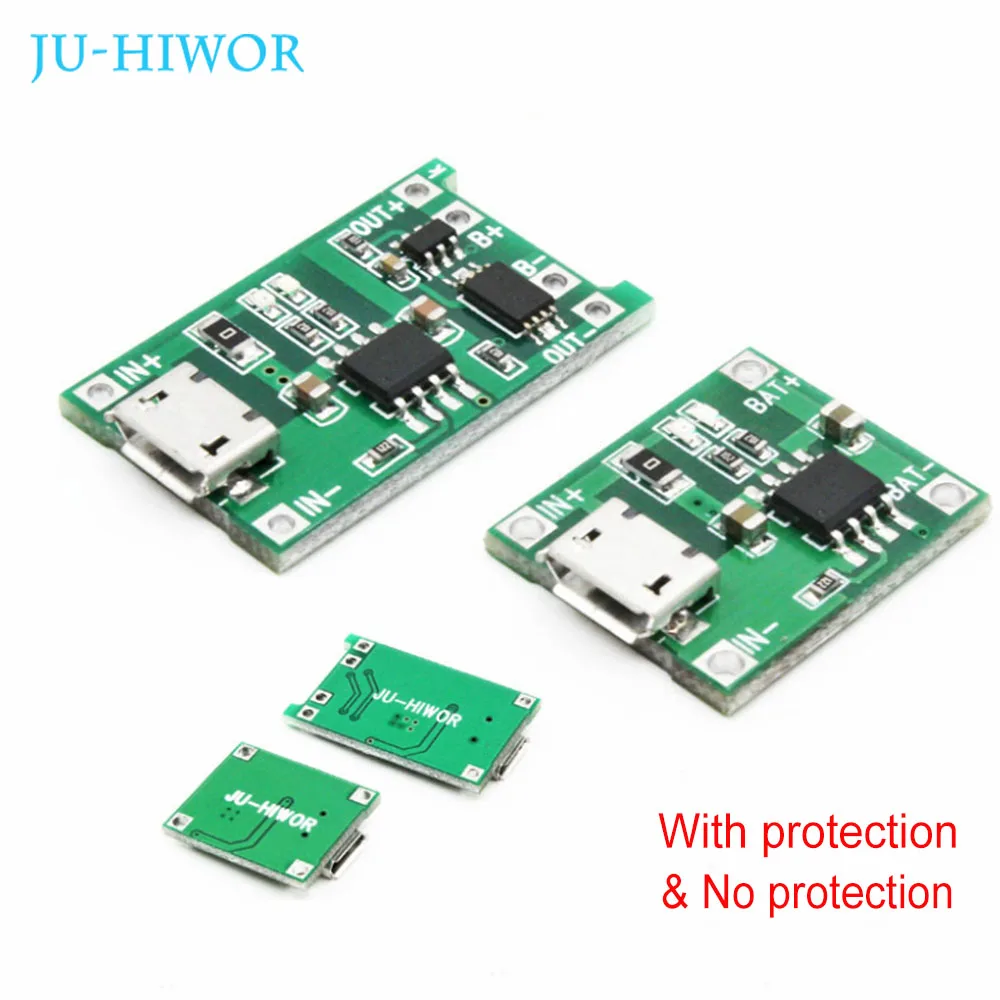

Зарядное устройство TP4056 1A с зарядным устройством зарядная плата модуль 18650

Зарядное устройство TP4056 1A с зарядным устройством зарядная плата модуль 18650

Особенности

Это новый дизайн, высокое качество и низкая цена, более стабильный, чем у других подобных продуктов на рынке.

На входе есть мини-USB, который может использоваться для зарядки литиевой батареи непосредственно на мобильный телефон зарядное устройство.
И все еще есть входное напряжение, соединительные соединения, которые могут быть очень удобными DIY


Входное напряжение: 5 В
Предельное напряжение: 4,2 V ± 1%
Максимальный ток зарядки: 1000 мА
Батарея предохранение от перенапряжения: 2,5 V
Ток защиты от перегрузки батареи: 3 А
Он используется для заряда и разряда защиты 18650, полимера и других литиевых аккумуляторов с напряжением 3,6 3,7 V.
Также Доступны одно или несколько параллельных подключений.

Инструкции
Примечание: когда аккумулятор сначала подключен, может не быть выхода напряжения между выключением и отключением. В этот чехол требуется зарядка от напряжения 5 В, и затем активируется схема защиты.
При использовании мобильный телефон зарядное устройство для ввода, пожалуйста, убедитесь в том, что зарядное устройство должны иметь возможность выход 1A вышеуказанного товара, и мы предоставим вам, в противном случае он может работать неправильно.
О зарядке

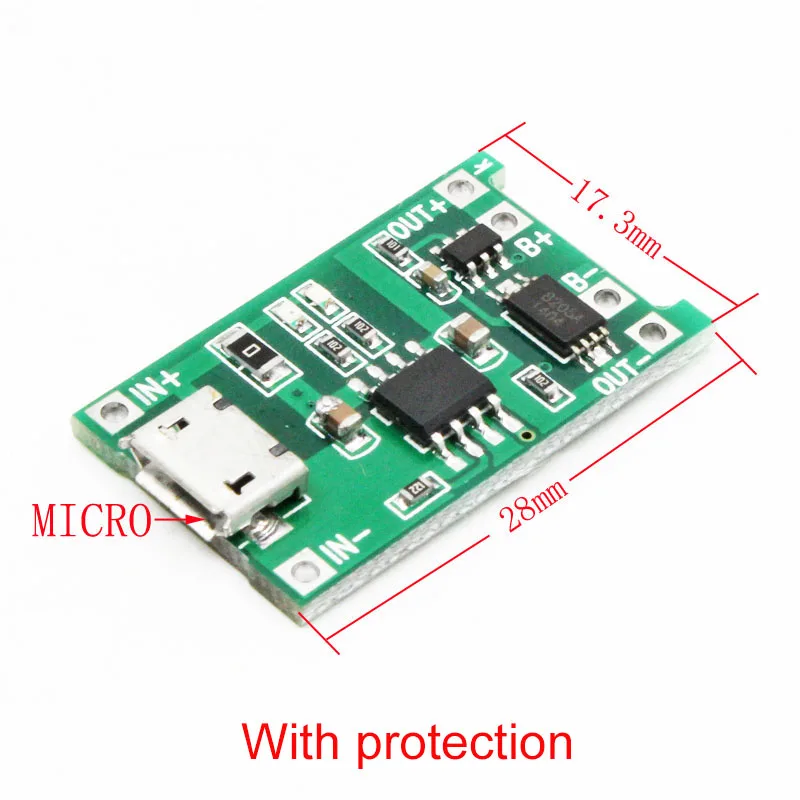

Мини-usb и прилегающие к нему +-являются клеммами для ввода питания и подключены к 5 В. B + подключается к положительному электроду, литиевая батарея, и B-подключен к отрицательный электрод литиевая батарея. Выход + и выход-подключаются к нагрузке, например, к положительным и отрицательным полюсам движущейся платы или к другим нагрузкам.

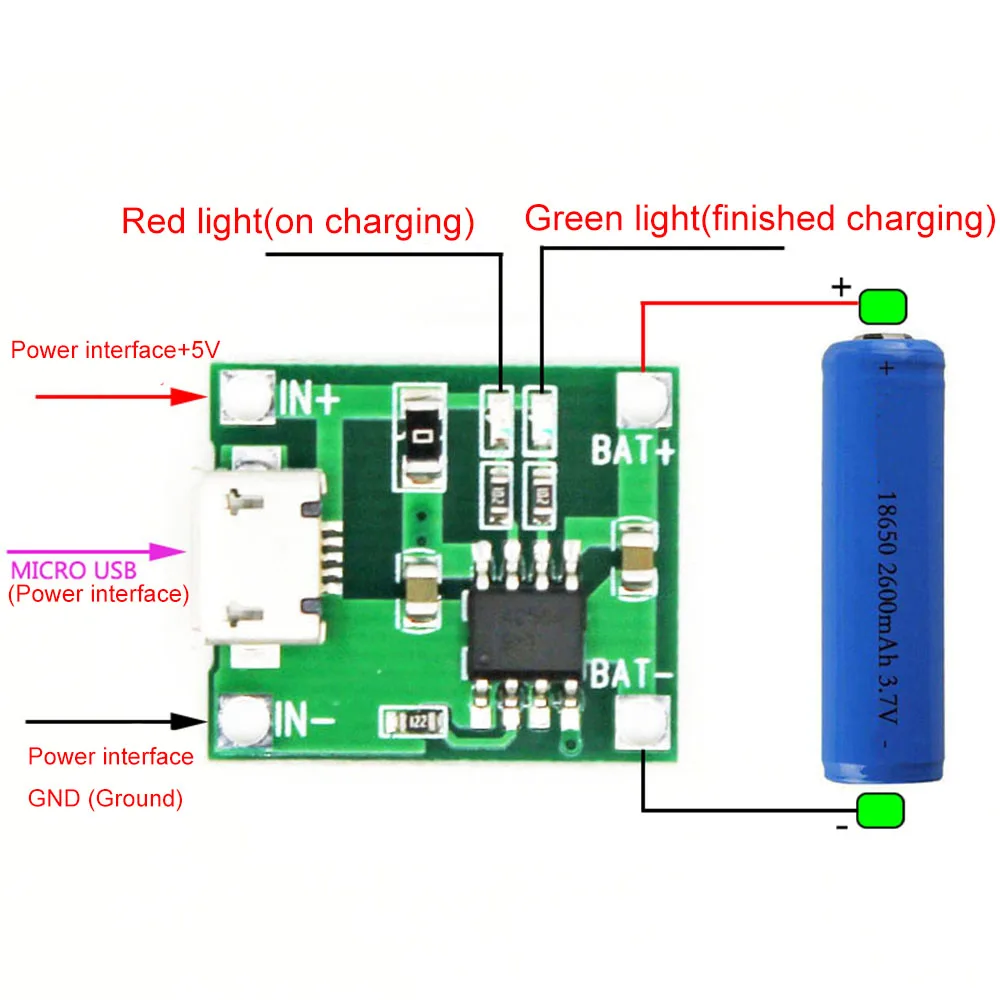

Подключите аккумулятор к B + B-, вставьте зарядное устройство телефона в USB, красный светильник заряжается, зеленый светильник заполнен.

Управление током

RPROG (k) IBAT (mA)
30-50
2070
10130
5                  250
4                 300
3                400
2                  580
1,66690
1,5780
1,33    900
1,2 1000

Модуль диапазон применения

Этот модуль используется для зарядки одной литиевой батареи или нескольких параллельных литиевых батарей, а зарядный порт может питаться от USB.

Инструкции/меры предосторожности
1. Измеритель тока для тестового тока может быть соединен серии только с входом 5 в зарядной платы.
2. Предпочтительно, что ток зарядки в 0,37 раз превышает емкость аккумулятора, например, 1000 мА · ч, ток зарядки 400 мА · ч. Чрезмерный ток зарядки скорость очень быстро, но эффект плохое.
3. Провод для подключения к зарядке не должен быть слишком тонким или слишком длинным, в противном случае сопротивление будет большим.
4. Лучше всего иметь хороший контакт с аккумулятором. В противном случае напряжение батареи будет потеряно после зарядки.
5. В том случае, если Входное напряжение: 5В высока, как, например, 5,2 или даже 5,5, это приведет к тому, что зарядный ток никель-металл-для того, чтобы быть меньше, чем 1000mA, что является нормальным. В тех случаях, когда напряжение высока, чип автоматически уменьшит зарядный ток никель-металл, и чип не будет выгорать. Это нормально, если чип нагревается при температуре около 60 градусов во время работы. В конце концов, ток зарядки большой.
6. Подключение к чипу без проблем, но выход заднего хода (конец батареи) будет гореть чип, обратите внимание.
