XY APWM1 Регулируемый ШИМ импульсный Частотный рабочий цикл прямоугольная волна

RM1307731649010571

Основные характеристики продукта:

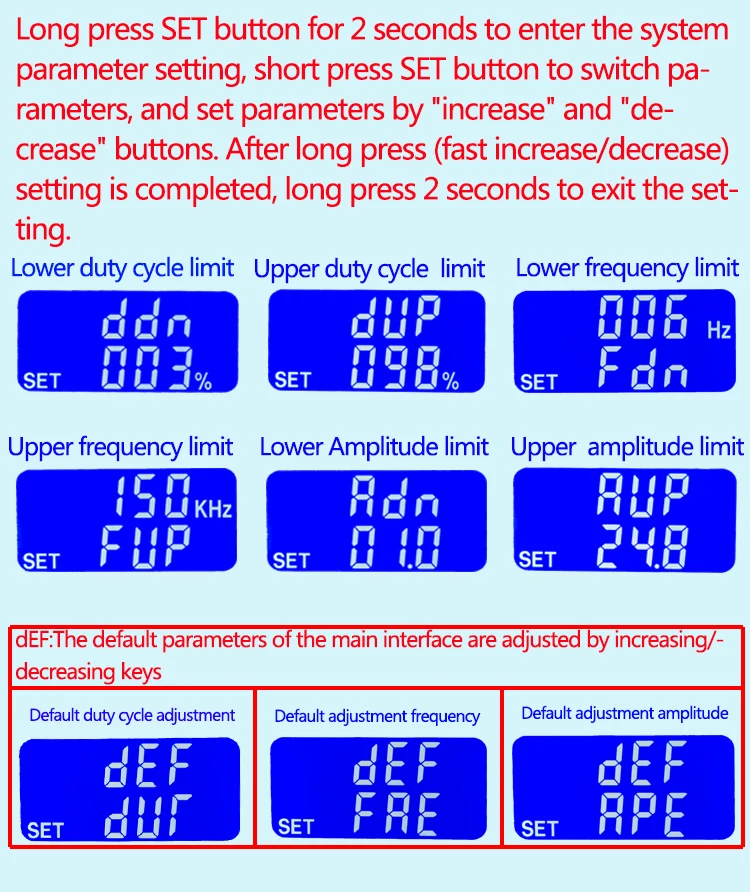

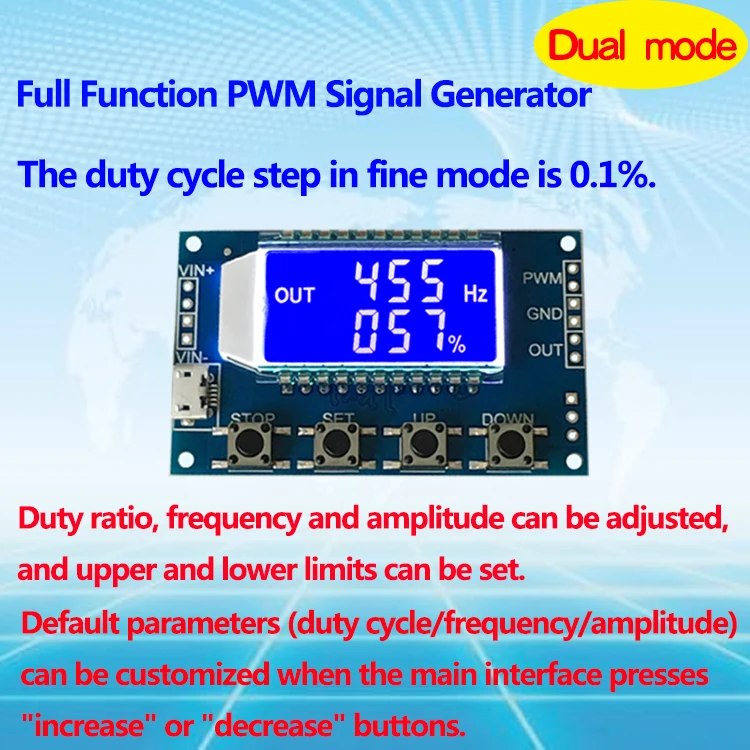

1. Можно регулировать рабочий цикл, частоту и амплитуду, а также установить верхний и нижний пределы.

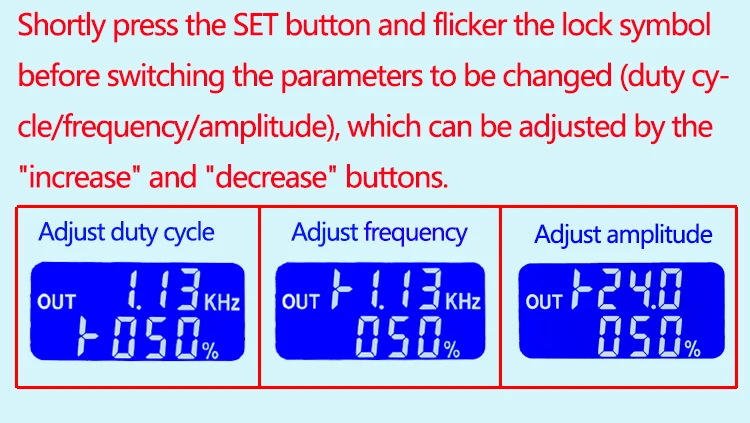

2. Вы можете настроить параметры по умолчанию (рабочий цикл/частота/амплитуда), когда Главный интерфейс нажмитеКнопка «увеличение» или «Уменьшение».

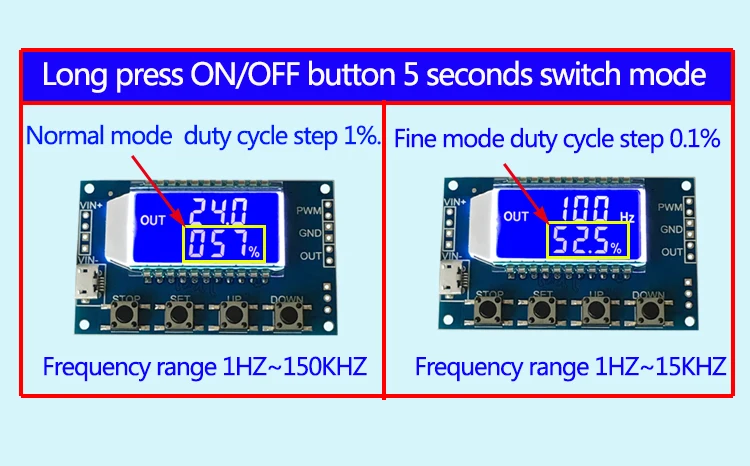

3. Двойной режим, тонкий режим работы цикла 0.1%;

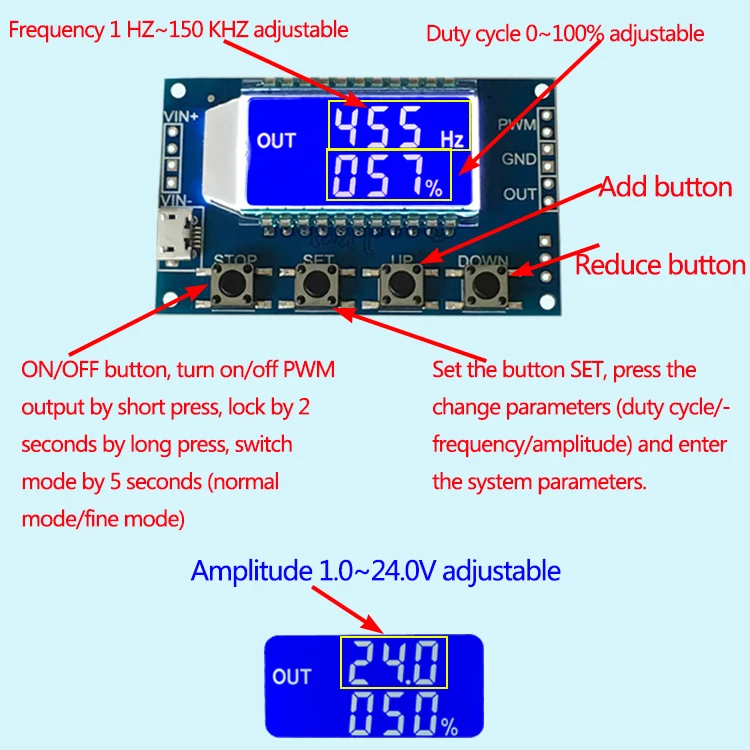

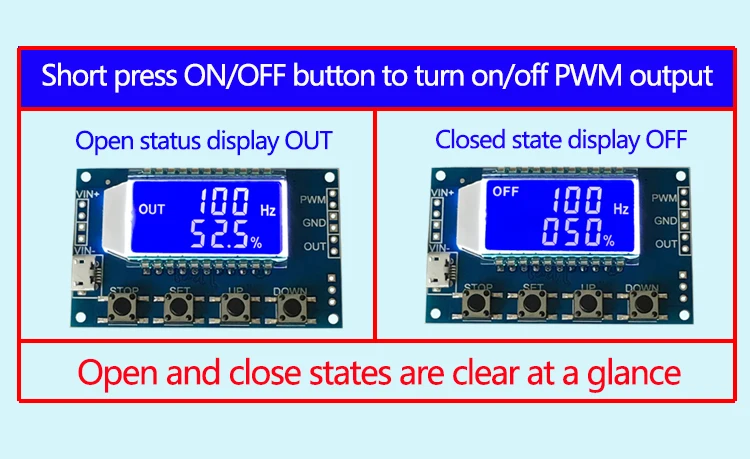

2. Частота ЖК-дисплея, рабочий цикл и амплитуда, очень четкие, с кнопками вкл/выкл, очень удобно в использовании;

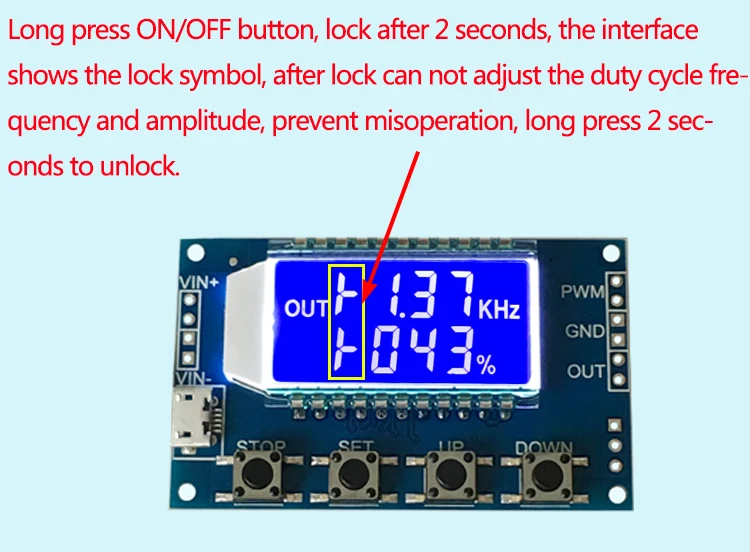

4.С функцией блокировки для предотвращения неправильной работы;

5.Этот продукт может использоваться как источник питания 3 Вт.

6. Все параметры будут сохранены после отключения питания.

. Параметры продукта:

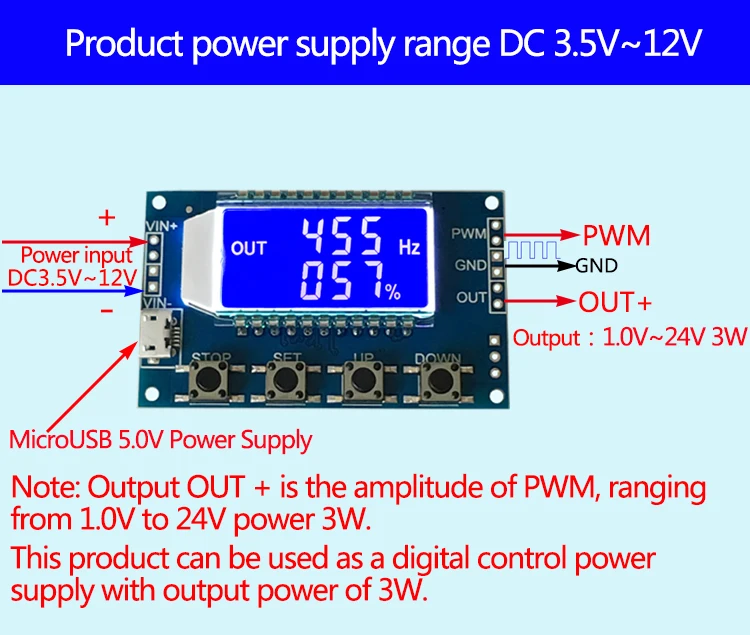

1. Напряжение источника питания: DC3.5~12 В, выходное напряжение + (амплитудное напряжение): DC1.0V~Мощность 24,0 в 3 Вт (Этот продукт может использоваться как источник питания 3W CNC);

2. Диапазон частот: 1 Гц~150 кГц в общем режиме, 1 Гц~15 кГц в прекрасном режиме;

3. Точность частоты: точность в каждом диапазоне составляет около 2%.

4. Грузоподъемность сигнала: выходной ток может быть около 5~30 мА (Примечание: Этот продукт является выходным сигналом PWM, не может напрямую управлять нагрузкой высокой мощности);

5. Амплитуда выхода: DC1.0V~24,0 в регулируемый;

6. Температура окружающей среды:-20 ~ + 70℃

. Подробное описание функций

.Область применения:

1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования;

2. Квадратный волновой сигнал используется для управления двигателем;

3. Генерирует регулируемые импульсы для MCU.

4. Генерирует регулируемые импульсы и схемы управления (PWM затемнение и регулировка скорости приложений).
