Многофункциональный измеритель ЖК-вольтметр амперметр тестер емкости

Многофункциональный измеритель ЖК-вольтметр амперметр тестер емкости

  Обратите внимание: У нас есть документы на большинство товаров в нашем магазине

             Если вам это нужно, свяжитесь с нами:)

1. Описание:

Этот продукт является многофункциональной voltage-ammeter.The основной функцией этого продукта, чтобы измерить напряжение и ток, и отображать его в real-time.At то же время, для удовлетворения разнообразных потребностей клиентов, функции коррекции напряжения и тока, времени зарядки и разрядки, контроля заряда и разрядки, Добавлен контроль перезарядки и разрядки аккумулятора и так далее. Полная защита, простой в использовании, дружественный интерфейс.

2. Особенности:

1>. Многофункциональный испытательный инструмент

2>. Поддержка защиты от низкого напряжения

3>. Поддержка защиты от перенапряжения

4>. Поддержка защиты от перегрузки по току

5>. Поддержка защиты от перегрева

6>. Поддержка защиты таймаута

7>. Поддержка защиты от превышения емкости

8>. Поддержка звуковых и световых сигналов

9>. Высокая точность

10>. ЖК-дисплей HD

11>. Несколько параметров отображаются одновременно

12>. Поддержка функции отключения памяти

13>. Отображение входного напряжения/тока/мощности

14>. Время разрядки/емкость разряда/температура

3. Параметры:

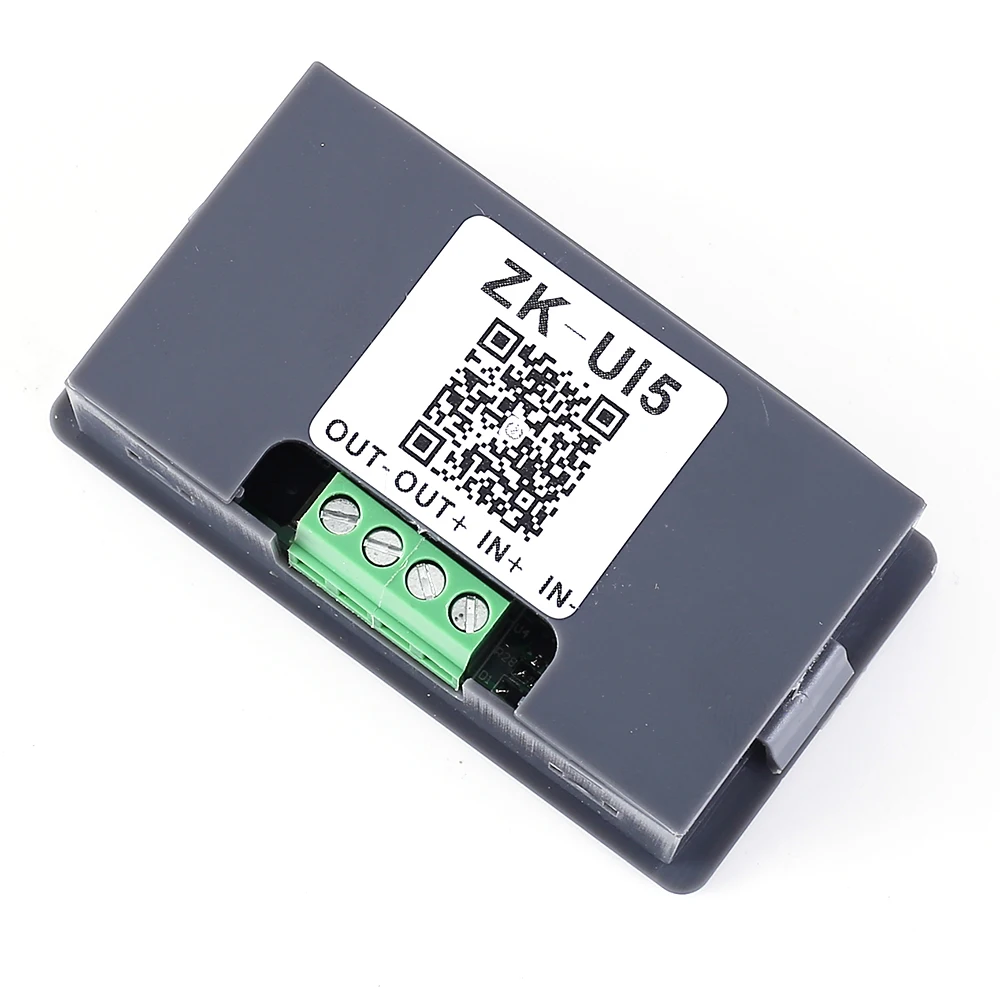

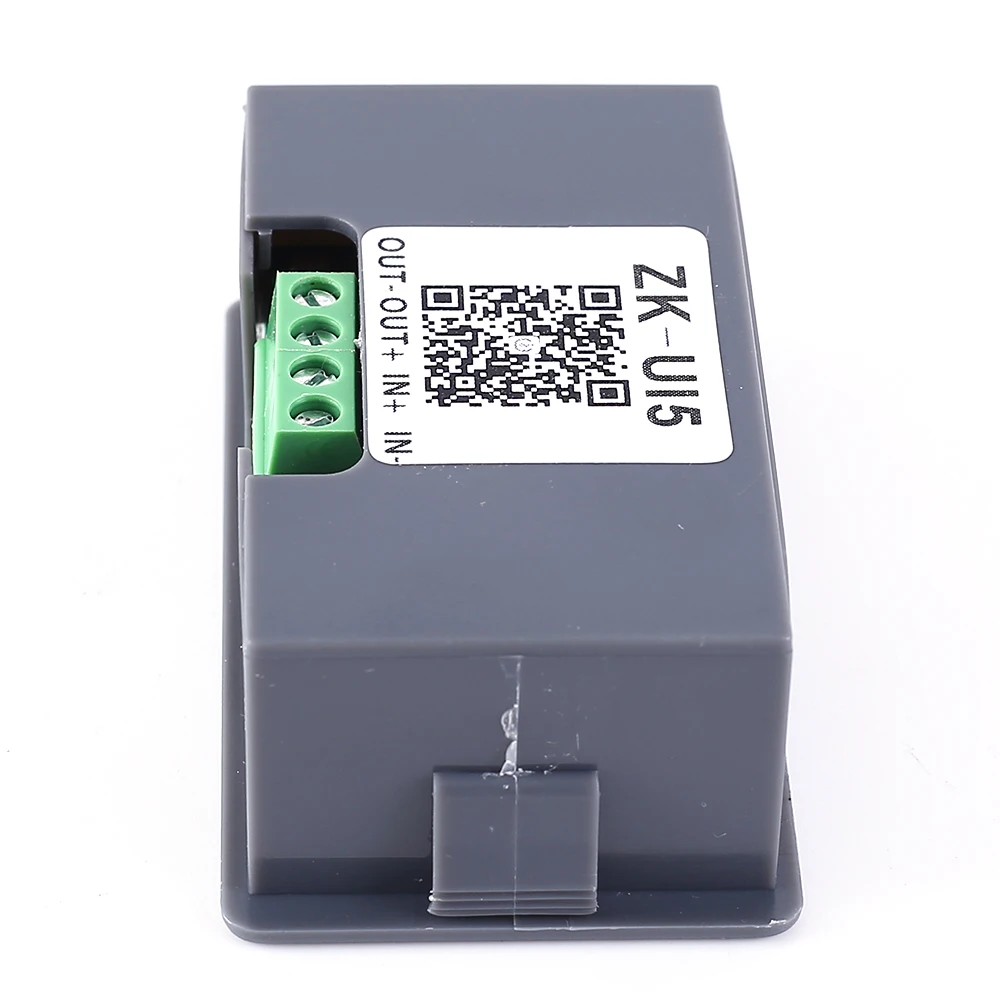

1>. Название продукта: ZK-UI5 Многофункциональный Вольтметр Амперметр

2>. Модель: ZK-UI5

3>. Рабочее напряжение: 5 В-38 В постоянного тока

4>. Входной ток: 0.03A-5.00A

5>. Рабочий ток: 30 мА

6>. Точность тока: 1%

7>. Точность напряжения: 1%

8>. Защита от перенапряжения: по умолчанию 38 в (регулируется)

9>. Защита от перегрузки по току: по умолчанию 5.50A (регулируется)

10>. Защита от превышения мощности: по умолчанию 200 Вт (регулируется)

11>. Под защитой от перенапряжения: по умолчанию 4,8 V (регулируемый)

12>. Защита от перегрева: по умолчанию 80 ℃ (регулируется)

13>. Рабочая температура:-40 ℃ ~ 85 ℃

14> Рабочая влажность: 0% ~ 95% относительной влажности

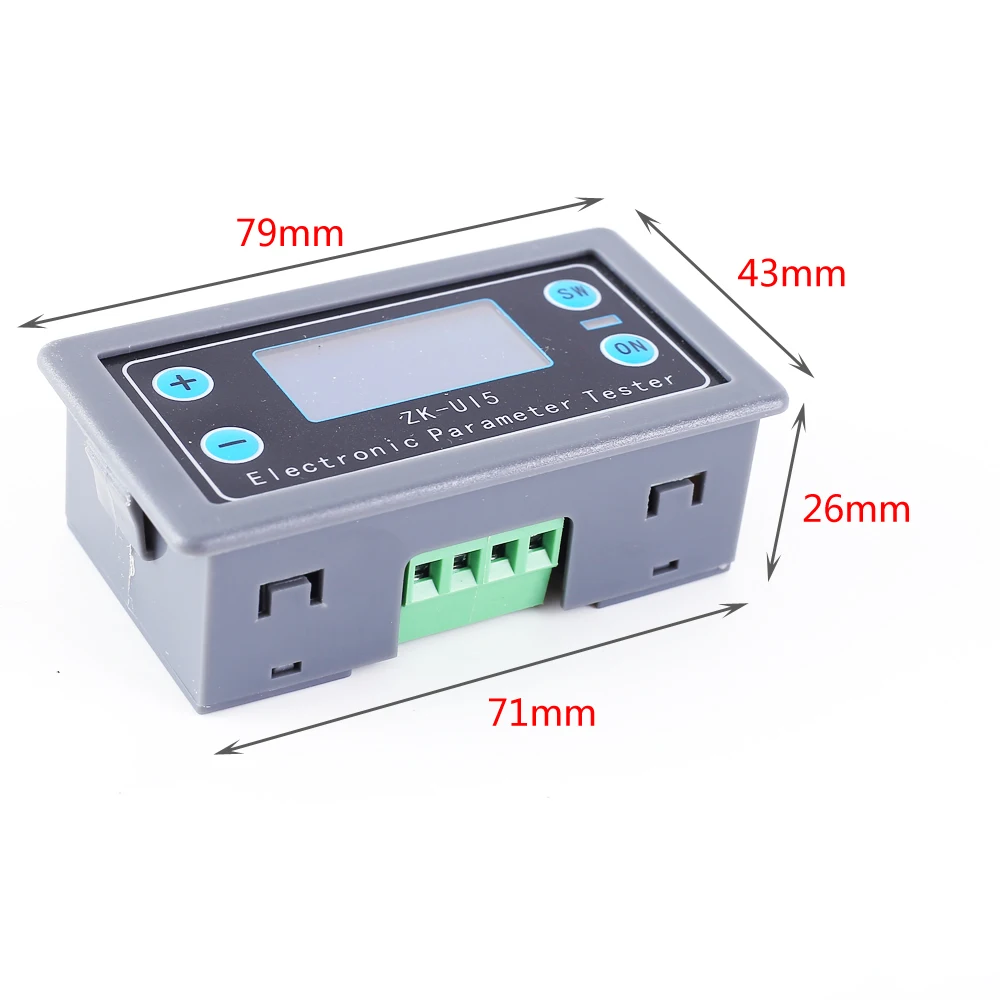

15>. Размер: 79*43*27 мм

4. Функция:

1>. Отображение тока A, напряжения V, мощности W, мощности Ah, времени разряда и температуры.

2>. Идеальный защитный механизм

3>. Автоматическое подсчет емкости и времени разряда

4>. Поддерживает настройку максимальной емкости разряда (OAH) и максимального времени разряда (OHP).(достичь без присмотра для испытания на старение энергии)

5>. Интеллектуальный контроль температуры.

6>. Звуковой сигнал начинает оповещать, и светодиодный индикатор мигает при входе в режим защиты.

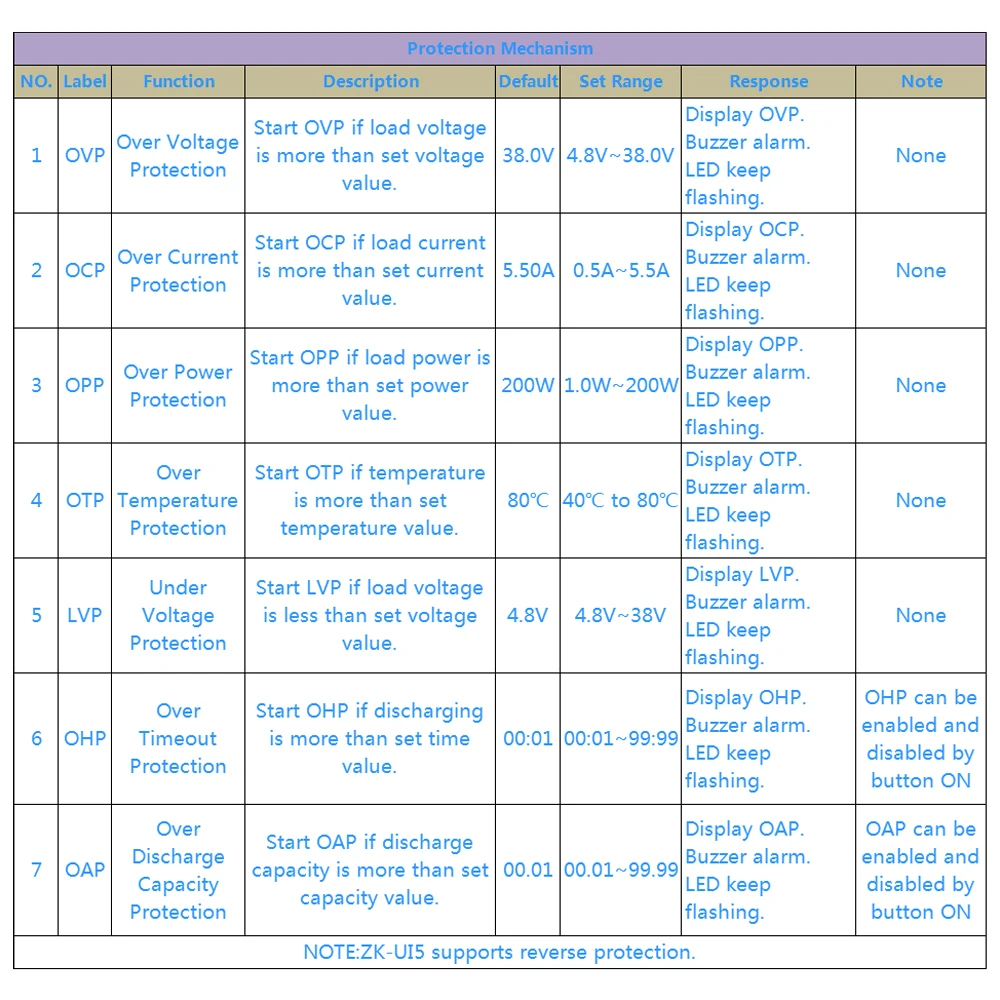

5. Механизм защиты:

1>.ZK-UI5 Поддерживает обратную защиту.

2>. Защита от перенапряжения OVP. Значение защиты по умолчанию составляет 38 в. Но пользователь может изменять значения в соответствии с требованиями от 4,8 V до 38V. Экран будет отображать OVP и светодиодный индикатор мигает после запуска защиты от перенапряжения и звуковой сигнал начинает оповещать.

3>. Защита от перегрузки по току. Значение защиты по умолчанию-5.50A. Но пользователь может изменить значения, как требуется от 0.5A до 5.5A. Экран будет отображать OCP и светодиодный индикатор мигает после запуска защиты от перегрузки по току и звуковой сигнал начинает оповещать.

4>.OPP Защита от превышения мощности. Значение защиты по умолчанию составляет 200 Вт. Но пользователь может изменять значения в соответствии с требованиями от 1,0 Вт до 200 Вт. Экран будет отображать OPP и светодиодный индикатор мигает после запуска защиты от превышения мощности и звуковой сигнал начинает оповещать.

5>.OTP защита от перегрева. Значение защиты по умолчанию составляет 80 ℃. Он может быть изменен от 40 ℃ до 80 ℃. Экран будет отображать OTP и светодиодный индикатор мигает после запуска защиты от перегрева, и звуковой сигнал начинает оповещать.

6>.LVP под защитой напряжения. По умолчанию защита значение 4,8 V. Но пользователь может изменять значения в соответствии с требованиями от 4,8 V до 38V. Экран будет отображать LVP и светодиодный индикатор мигает после запуска под защитой напряжения и звуковой сигнал начинает оповещать. В тесте на разрядку батареи установка соответствующего LVP может эффективно предотвратить чрезмерную разрядку батареи, Чтобы не повредить аккумулятор.

7>.OHP защита от таймаута. Пользователь может установить время использования с 00:01 до 99:99 минут, а также может включить/выключить функцию OHP с помощью кнопки «ON» в режиме set. Используется для установки рабочего времени. Экран будет отображать OHP и светодиод мигает после OHP защиты и звуковой сигнал начинает сигнал тревоги.

8>.OAP защита от разрядки. Пользователь может установить емкость разряда от 00.01Ah до 99,99ah, а также может включить/выключить функцию OAP кнопкой «ON» в режиме set. Используется для установки емкости разряда. Экран будет отображать OAP и светодиодный индикатор мигает после защиты OAP и звуковой сигнал начинает оповещать.

9>. Светодиодный/звуковой сигнал: светодиодный индикатор включается и выключается при нормальной нагрузке; Светодиодный индикатор выключается и выключается при остановке нагрузки; светодиодный индикатор держит мигание и звуковой сигнал, когда модуль начинает функцию защиты.

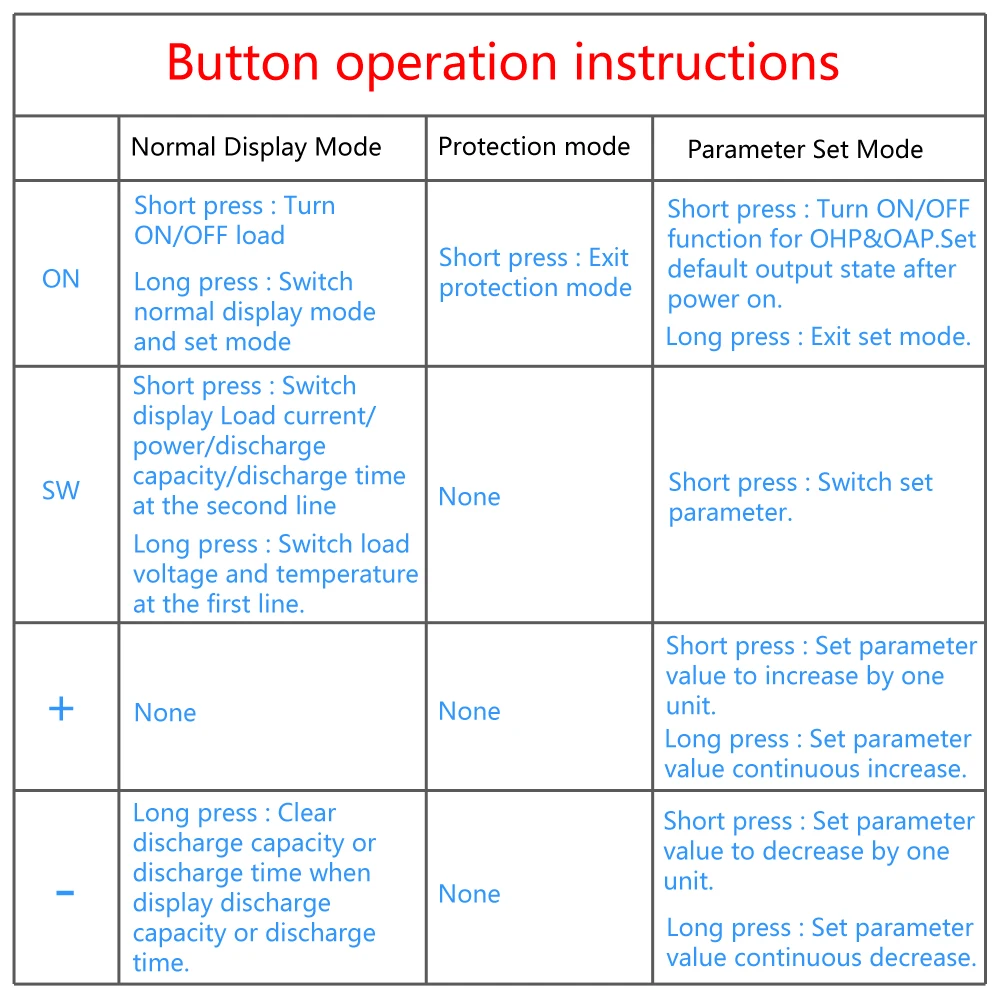

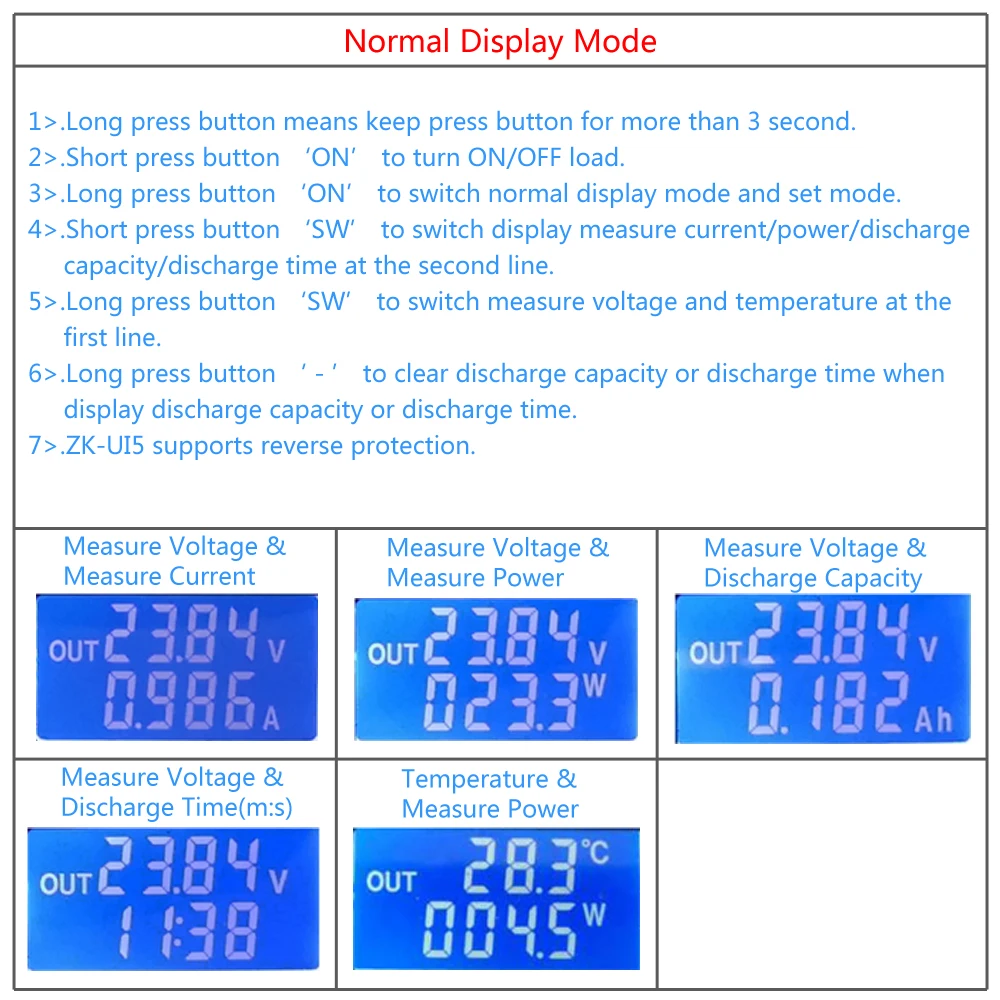

6. Обычный режим отображения:

1>. Длинное нажатие означает удерживание нажатия кнопки более 3 секунд.

2>. Короткое нажатие кнопки 'ON' для включения/выключения нагрузки.

3>. Нажмите кнопку «ON», чтобы переключить обычный режим отображения и режим настройки.

4>. Короткое нажатие кнопки «sw'» для переключения отображения измерения тока/мощности/разрядки емкости/времени разряда на второй линии.

5>. Нажмите кнопку «sw'» для переключения измерения напряжения и температуры на первой линии.

6>. Длительное нажатие кнопки ' - ' для очистки емкости разряда или времени разряда при отображении емкости разряда или времени разряда.

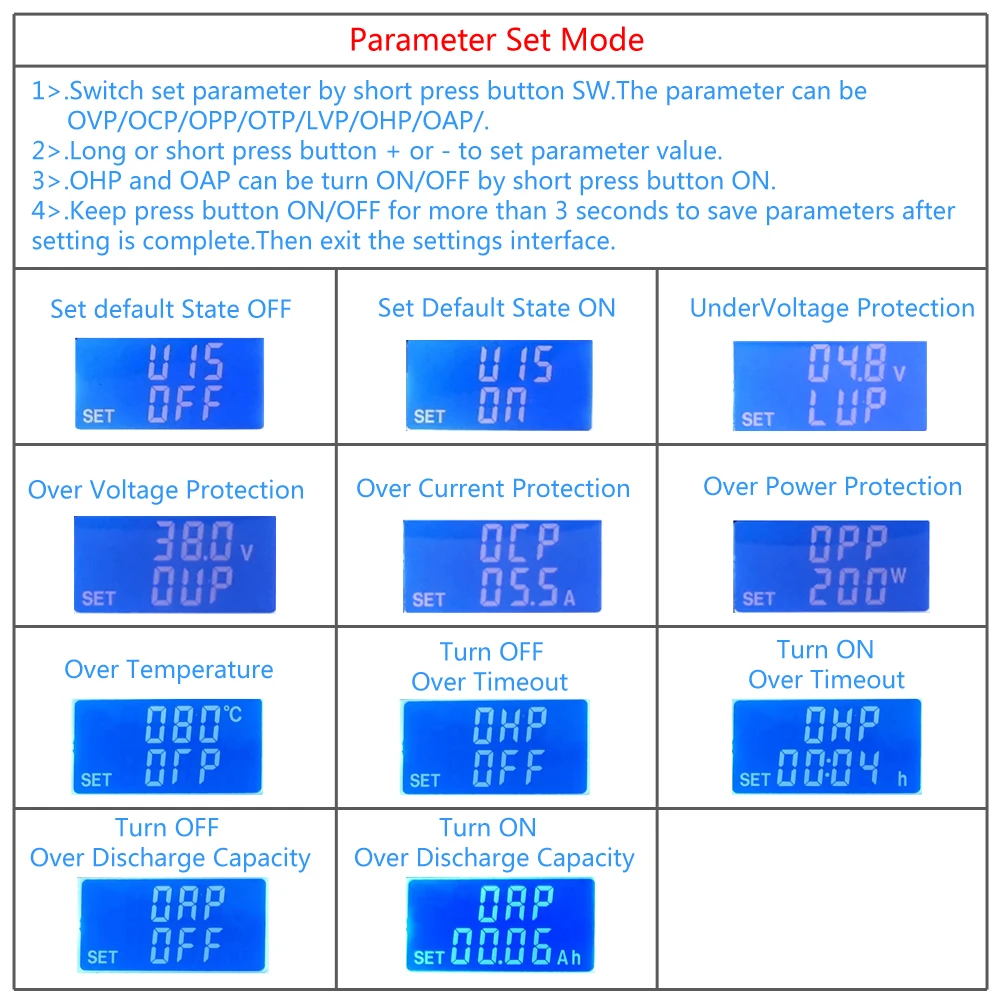

7. Режим набора параметров:

1>. Удерживайте кнопку «ON» в течение более 3 секунд, чтобы ввести интерфейс set parameter.

2>. Параметр набора переключателей с помощью короткой кнопки «sw'». Параметр может быть OVP/OCP/OPP/OTP/LVP/OHP/OAP.

3>. Длинная или короткая кнопка + или-для установки значения параметра.

4>.OHP и OAP можно включить/выключить с помощью короткой кнопки «ON». И может установить выходное состояние по умолчанию после включения питания.

5>. Удерживайте кнопку «ON» более 3 секунд, чтобы сохранить параметры после завершения настройки. Затем выйдите из интерфейса настроек.

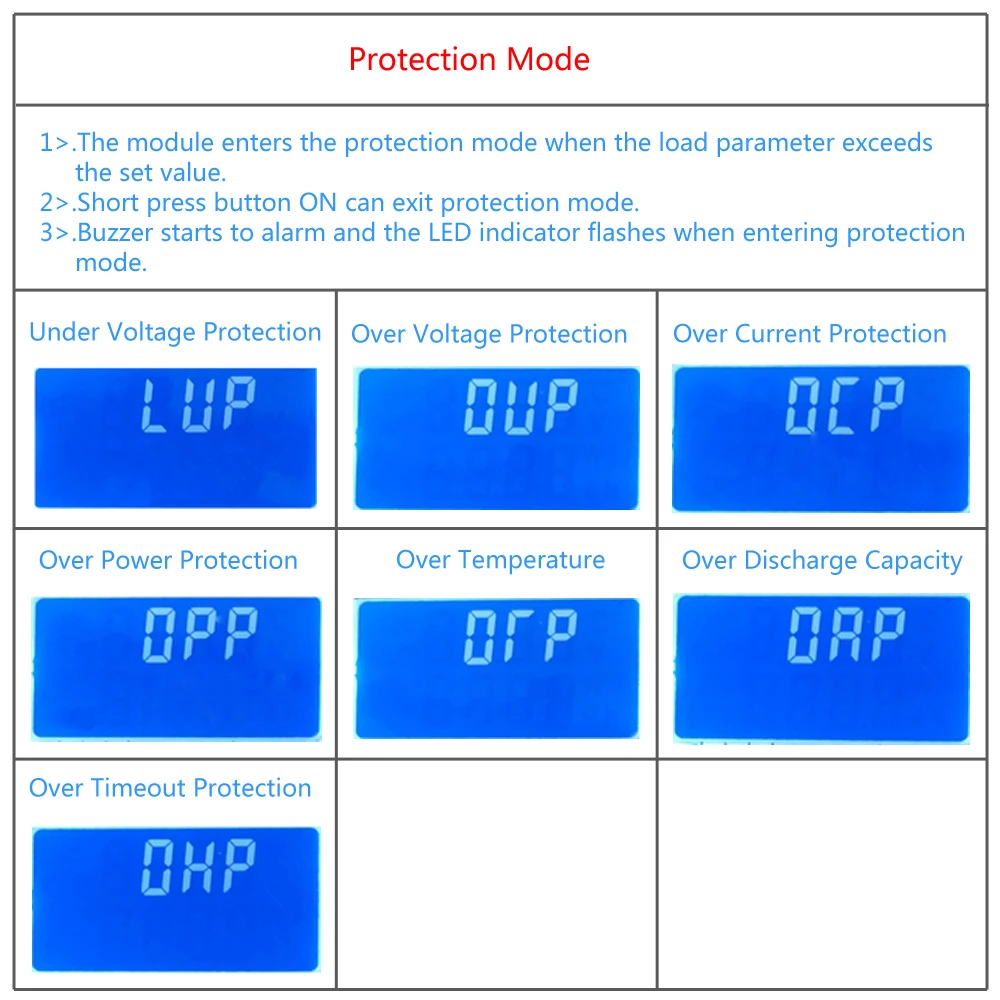

8. Режим защиты:

Модуль входит в режим защиты, когда параметр нагрузки превышает заданное значение.

Короткое нажатие кнопки «ON» может выйти из режима защиты.

9. Используйте шаги:

1>. Подключите нагрузку и рабочее напряжение.

2>. Установите правильные параметры в соответствии с инструкцией.

3>. Проверка и использование.

10. Практическое применение:

1>. Используйте в качестве обычного счетчика электроэнергии для измерения напряжения, тока, мощности путем подключения в серии.

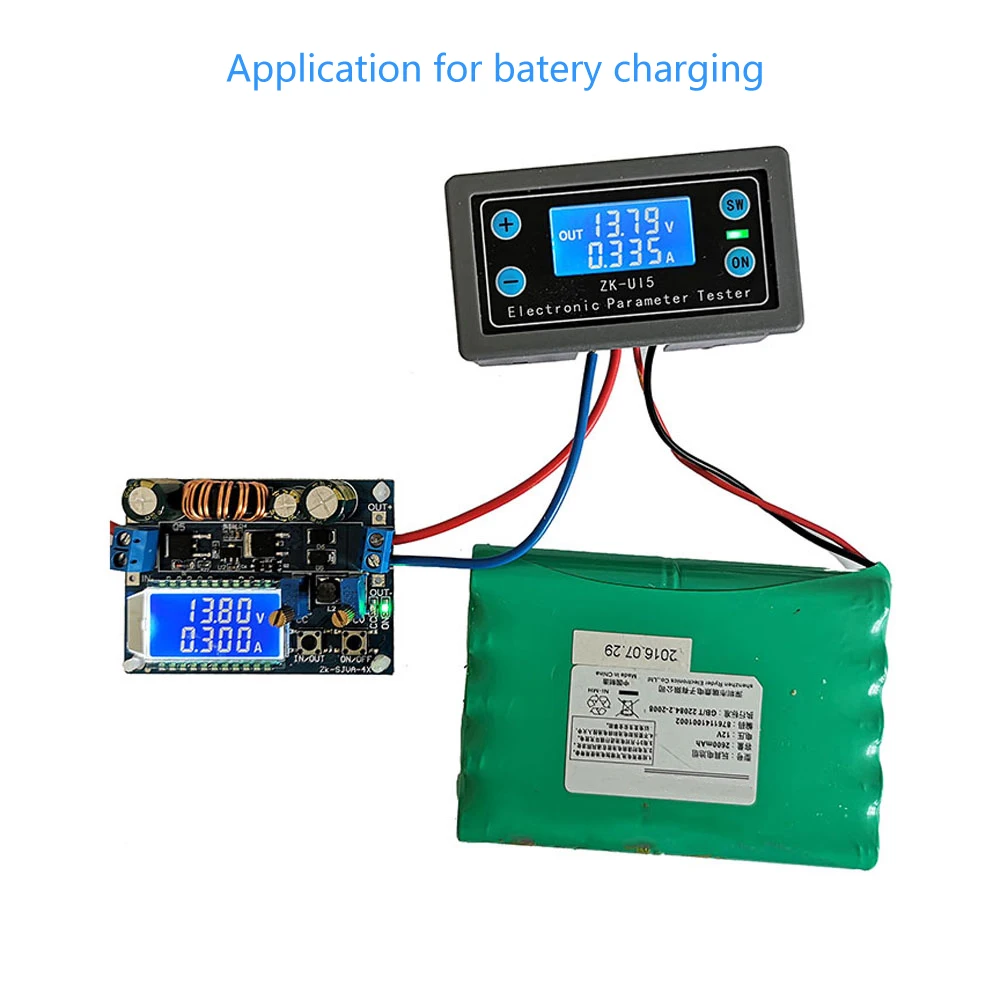

2>. Применение для зарядки аккумулятора:

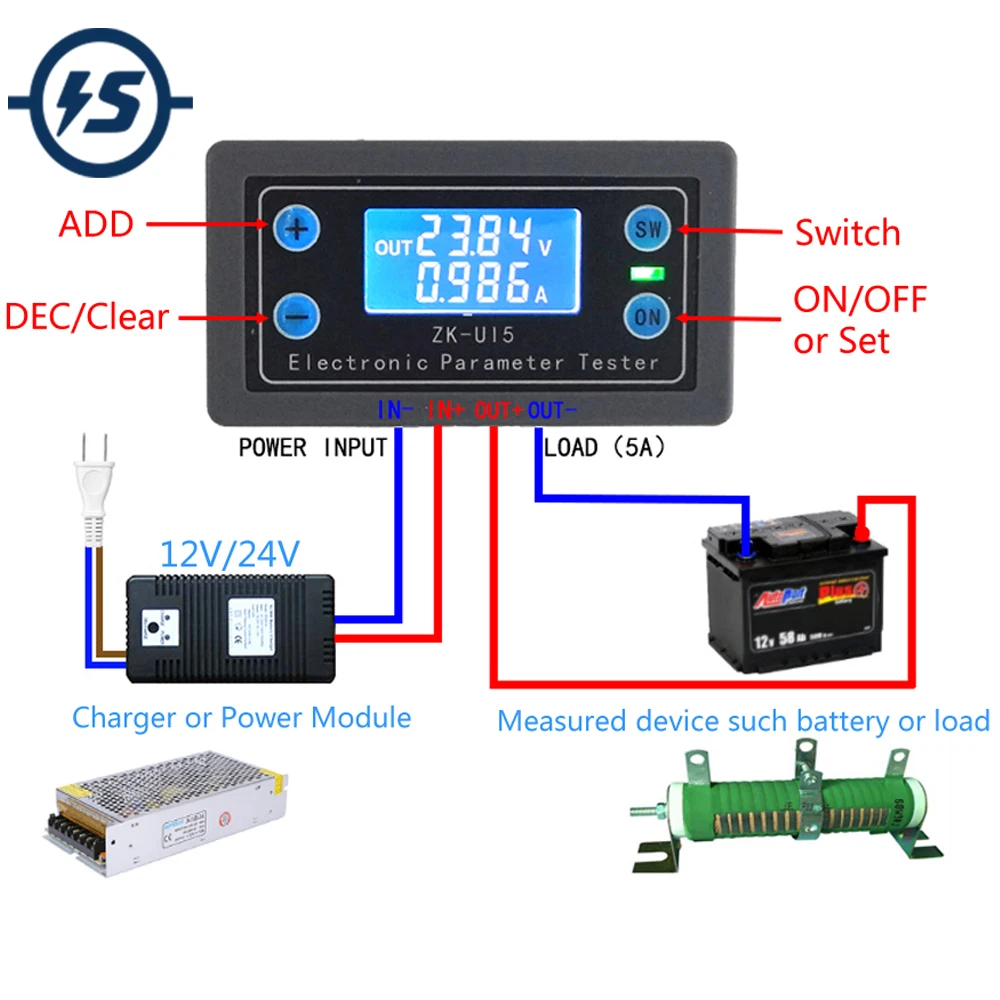

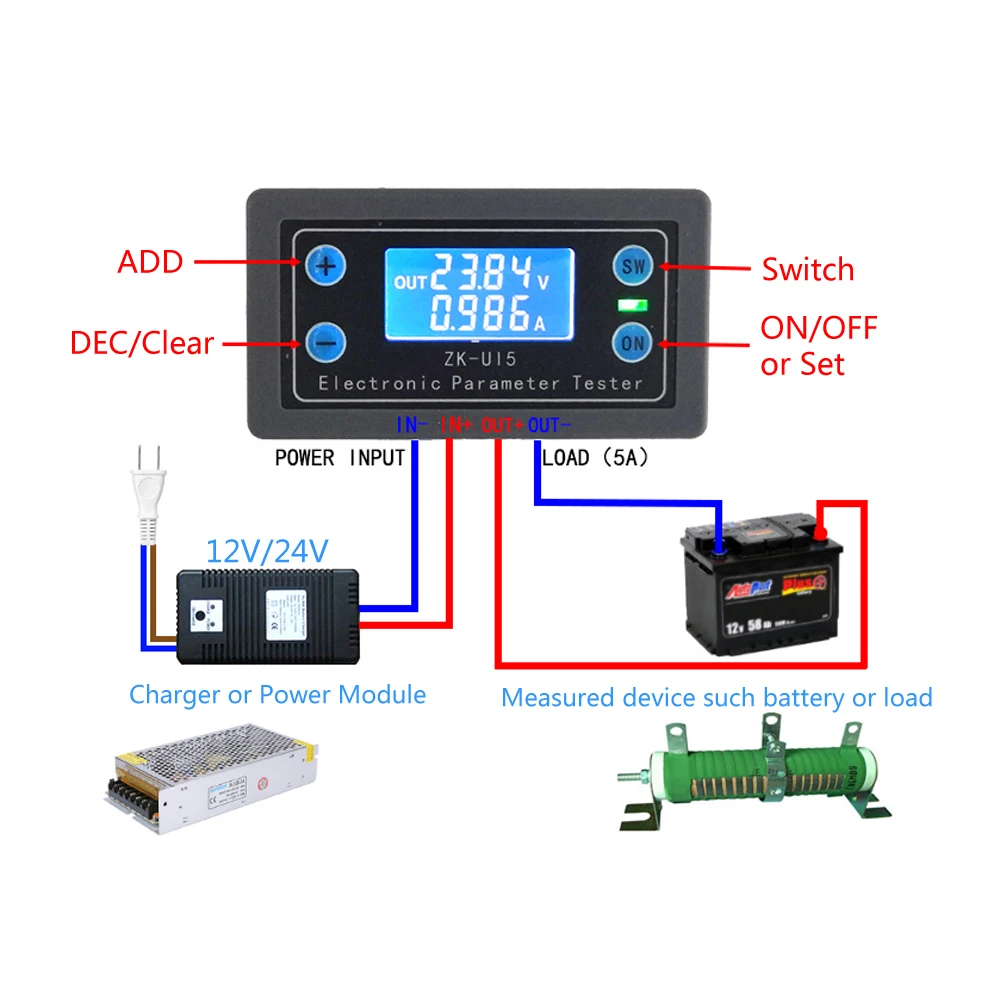

2,1>. Подключите, как показано на схеме подключения. Пользователю необходимо подготовить зарядное устройство.

2,2>. Включение питания.

2,3>. Нажмите кнопку «ON», войдите в заданный интерфейс и экранный дисплей «set» в левом нижнем углу.

2,4>. Короткое нажатие кнопки «sw'» для выбора параметров. Нажмите кнопку + и-для установки значения параметра. Пользователю необходимо установить LVP и OVP в соответствии с батареей. Обычно максимальное напряжение зарядки литиевой батареи 12 В составляет 14 в. И максимальное напряжение зарядки литиевой батареи 24 в 28 В. Пользователь может включить OHP или OAP, если пользователю необходимо установить время зарядки или зарядку с фиксированной емкостью.

2,5>. Нажмите кнопку «ON» для сохранения параметров и модуля выхода.

2,6>. Нажмите кнопку «ON», чтобы включить выход. Затем аккумулятор начинает зарядку.

2,7>. Выход будет выключен автоматически, если напряжение батареи превышает значение OVP. Затем прекратите зарядку и Отобразите OVP. Светодиодный индикатор мигает и звуковой сигнал начинает оповещать.

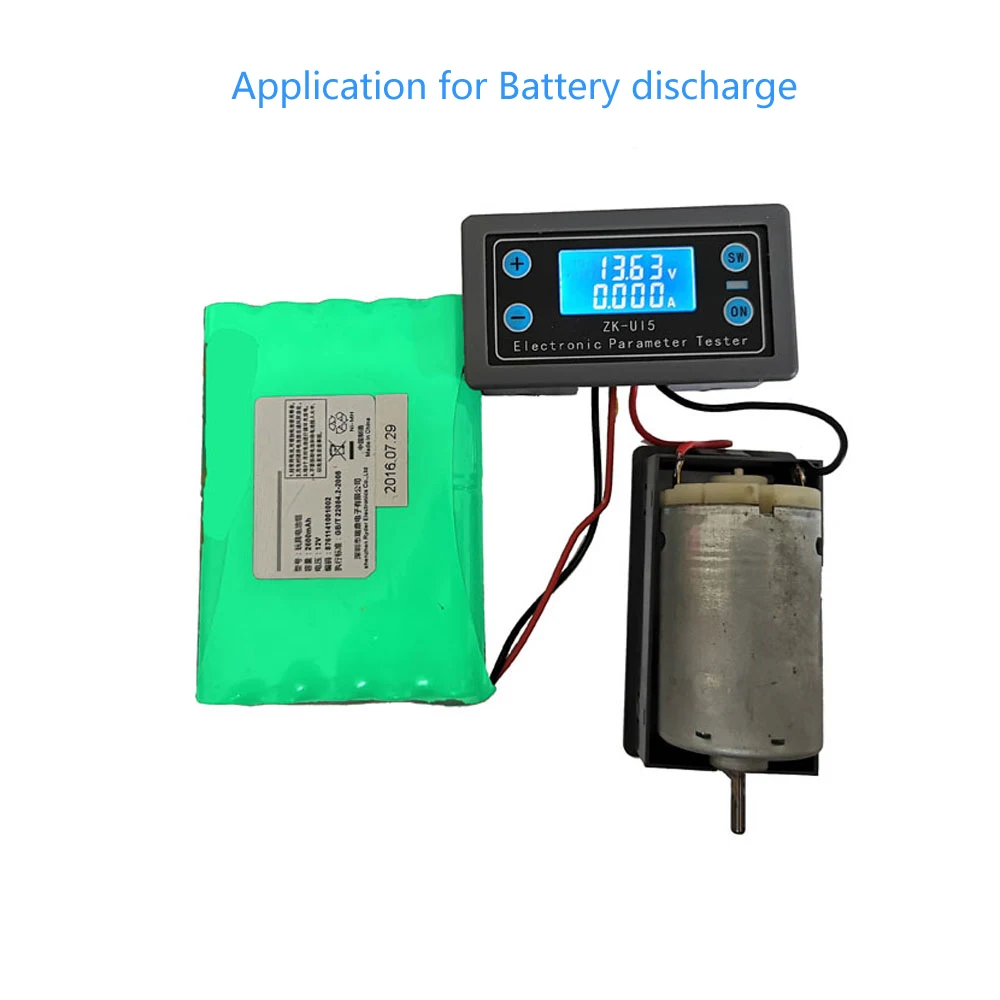

3>. Применение для разряда батареи:

3,1>. Подключение, как показано на схеме проводки.

3,2>. Включение питания.

3,3>. Нажмите кнопку «ON» и войдите в заданный интерфейс и экранный дисплей «set» в левом нижнем углу.

3,4>. Короткое нажатие кнопки «sw'» для выбора параметров. Нажмите кнопку + и-для установки значения параметра. Пользователю необходимо установить LVP и OVP в соответствии с батареей. Самую низкую разрядное напряжение 12V литиевая батарея 9,2 V. Самую низкую разрядное напряжение 24V литиевая батарея 18,5 V. Пользователь может включить OHP или OAP, если пользователю необходимо установить время разряда или разрядку с фиксированной емкостью.

3,5>. Нажмите кнопку «ON» для сохранения параметров и модуля выхода.

3,6>. Нажмите кнопку «ON», чтобы включить выход. Затем аккумулятор начинает разрядку.

3,7>. Выход будет выключен автоматически, если напряжение батареи меньше значения LVP. Затем прекратите зарядку и Отобразите LVP. Светодиодный индикатор мигает и звуковой сигнал начинает оповещать.

11. Области применения:

1>. Тестер нагрузки

2>. Тестер цепи

3>. Тестер разряда батареи

4>. Осмотр оборудования завода

5>. Обычный Тестер нагрузки

6>. Тестер старения источника питания

7>. Вспомогательное зарядное устройство для измерения мощности выходного тока

8>. Фабричное зарядное устройство для испытания на старение

12. Примечание:

1>. Это не может привести к выходному напряжению.

2>. Терминал нагрузки не может короткого замыкания.

3>. Перед использованием ознакомьтесь с руководством и описанием.

13>. Упаковка:

1>.1 шт. ZK-UI5 Многофункциональный Вольтметр Амперметр
