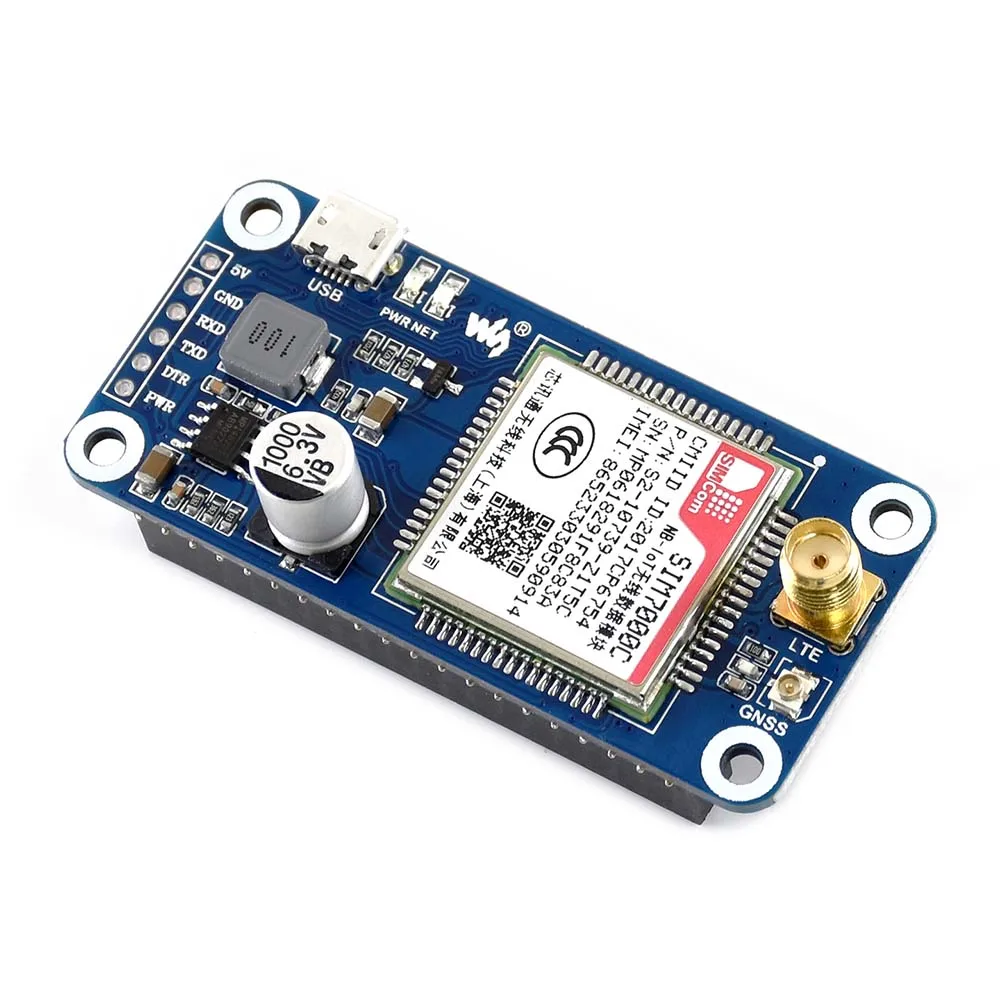

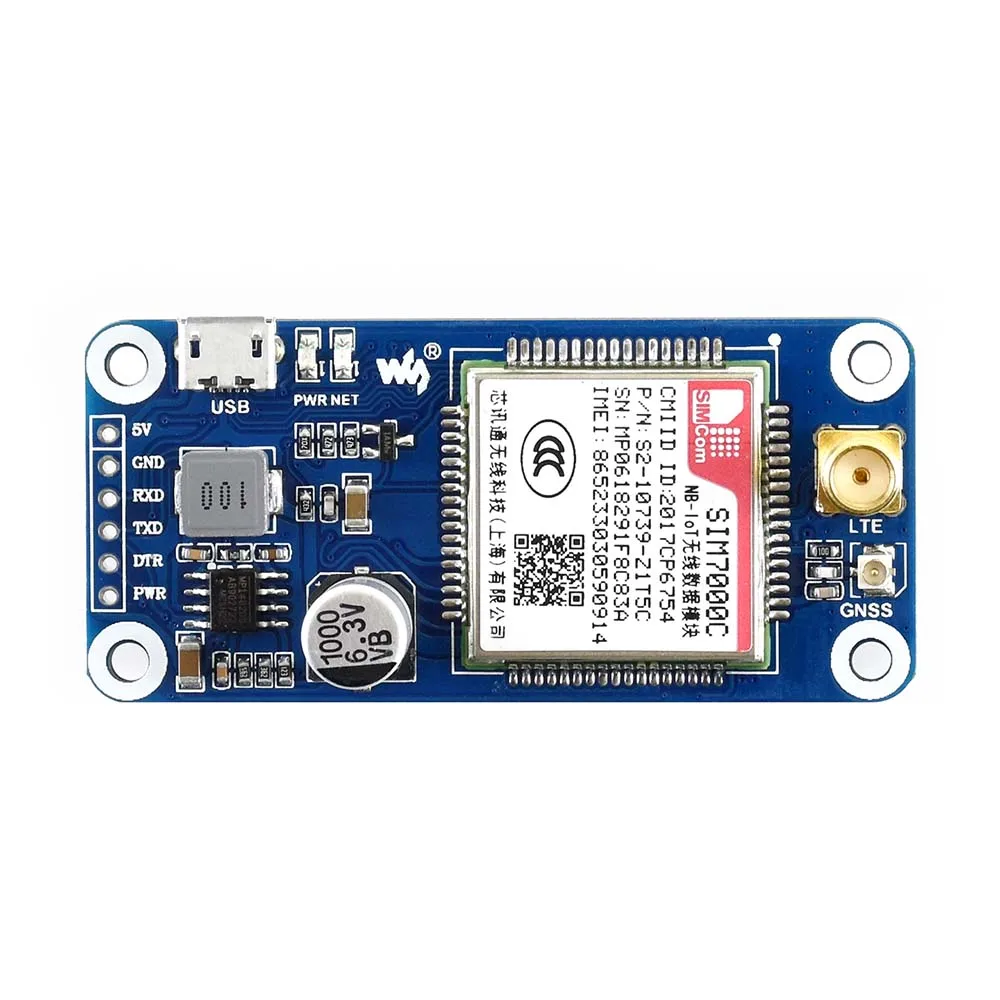

Waveshare NB IoT/eMTC/EDGE/GPRS/GNSS HAT для RPi Zero/Zero W/Zero WH/2B/3B/3B + на основе SIM7000C поддерживает TCP HTTP FTP



Описание

Примечание: шляпа SIM7000C NB-IoT В основном применяется в АТР.                      Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.   Шляпа NB-IoT/eMTC/EDGE/GPRS/GNSS для Raspberry Pi, на основе SIM7000C Обзор

Эта шапка Raspberry Pi имеет многофункциональные коммуникационные функции: NB-IoT, eMTC, EDGE, GPRS и GNSS.

NB-IoT (узкополосный Интернет вещей) и eMTC (расширенный машинный Тип связи) развивают IoT коммуникационные технологии, разработанные от LTE (4G), с преимуществами включают низкую мощность, низкая стоимость, широкое покрытие и т. Д. они подходят для таких приложений, как интеллектуальные инструменты, дистанционное управление, Отслеживание активов, удаленный мониторинг, E-health, Мобильные POS терминалы, обмен велосипедами и так далее. В то время как GSM/GPRS и EDGE являются традиционными 2G/2,5G технологиями, способными отправлять SMS или делать другие беспроводные связи.

Таким образом, шляпа SIM7000C NB-IoT будет идеальным выбором для оценки новых технологий роста или просто общения/позиционирования несколькими способами.

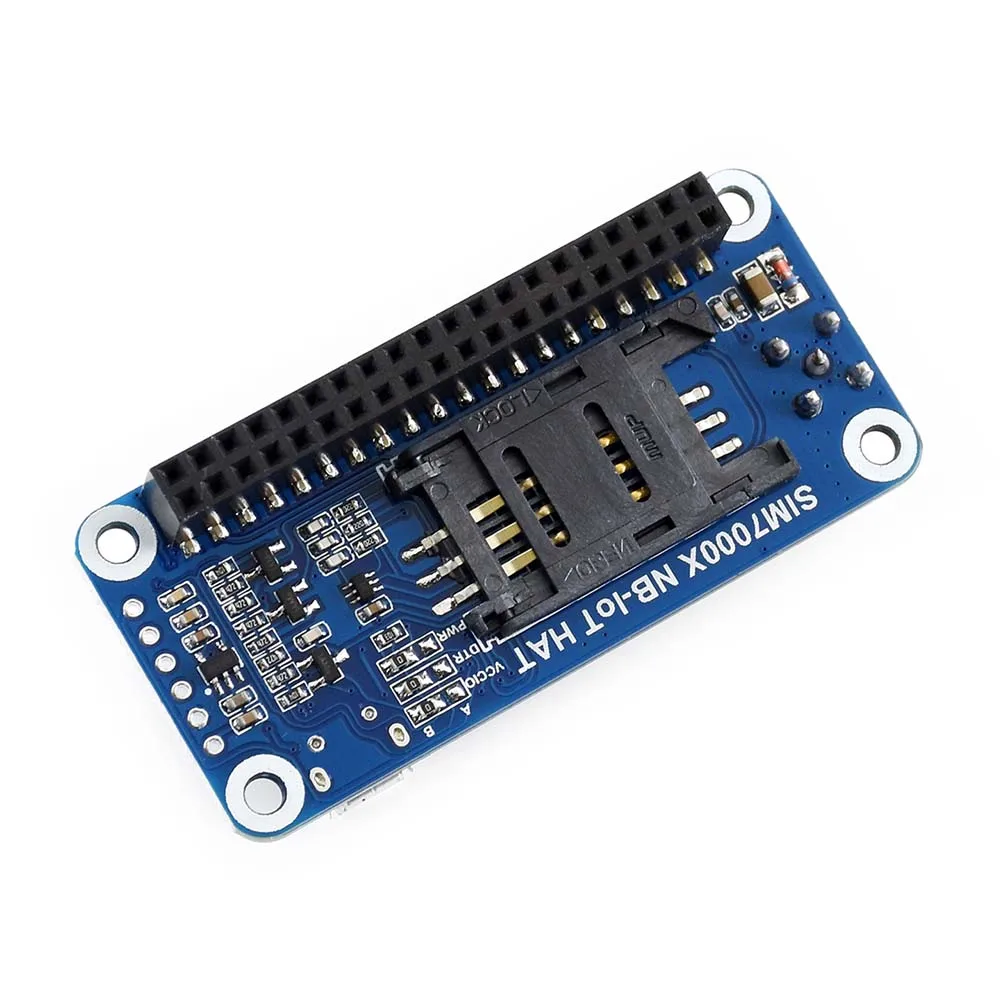

Особенности Raspberry Pi подключение, совместимо с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + Поддержка TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail и т. д. Поддержка позиционирования GNSS (GPS, GLONASS и BeiDou) Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32 Встроенный переводчик напряжения, 3,3 В по умолчанию, позволяет переключаться на 5 В через резистор 0Ω Слот для sim-карты, совместим как с обычной sim-картой, так и с определенной картой NB-IoT 2x светодиодные индикаторы, легко контролировать рабочее состояние Baudrate: 300bps ~ 3686400bps Управление через команды AT (3GPP TS 27,007, 27,005 и SIMCOM, улучшенные команды AT) Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 98, USAT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32) Коммуникационные характеристики NB-IoT EMTC Кромка GSM/GPRS Ремешок Шапка SIM7000E NB-IoT: FDD-LTE B3/B8/B20/B28 GPRS/EDGE 900/1800 МГц Шапка SIM7000C NB-IoT: FDD-LTE B1/B3/B5/B8 Энергосбережение Ток в спящем режиме: 1,2 мА (@ DRX = 2,56 с). Ток в режиме PSM: 9uA. Излучающая мощность Класс 3 (0,25 Вт @ LTE) Класс E2 (0,5 Вт @ EGSM900)
Класс E1 (0,4 Вт @ DCS1800) Класс 4 (2 Вт @ GSM900)
Класс 1 (1 Вт @ DCS1800) Скорость передачи данных Uplink≤ 66 кбит/с
Downlink≤ 34 кбит/с Uplink≤ 375 кбит/с
Downlink≤ 300 кбит/с Uplink≤ 236,8 кбит/с
Downlink≤ 236,8 кбит/с Uplink≤ 85,6 кбит/с
Downlink≤ 85,6 кбит/с Sim-карта B специфический (не входит в комплект) Обычная sim-карта (не входит в комплект) Подходящий регион Шапка SIM7000E NB-IoTВ основном применяется в Европе, Африке, Австралии, Юго-Восточной Азии,   SIM7000C NB-IoTШапка  В основном применяется в АТР.

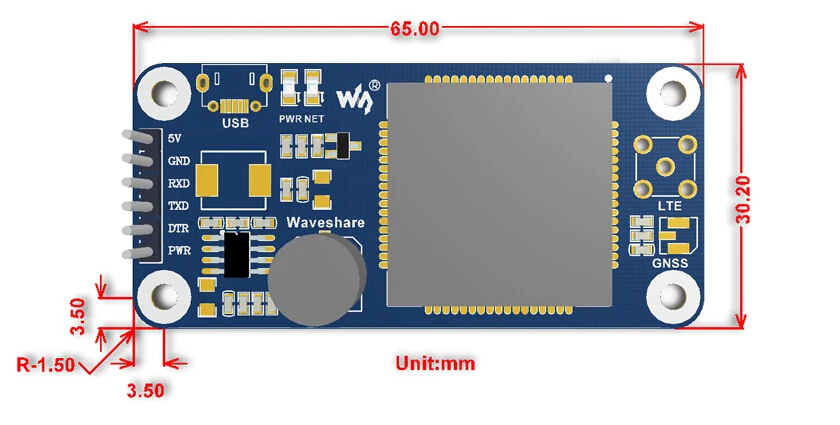

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа. Технические характеристики GNSS Тип приемника 16-канальный Код C/A Чувствительность Отслеживание:-162 дБм (GPS)/-157 дБм (ГЛОНАСС)/ТБД (БД) Холодный запуск:-148 дБм Время на первое исправление Холодный запуск: <35 s Горячие старты: <1 s Точность Позиция: <2,5 м CEP Прочие характеристики Источник питания: 5 В Рабочее напряжение: 5 В/3,3 В (3,3 В по умолчанию) Ток режима сна: 1,2 мА (@ DRX = 2,56 с) Ток режима энергосбережения: 9uA Рабочая температура:-40 °C ~ 85 °C Температура хранения:-45 °C ~ 90 °C Размер: 30,2 мм x 65 мм Размеры



Ресурсы для развития

Вики:Www.wav

Содержимое упаковки

Вес:0,132 кг

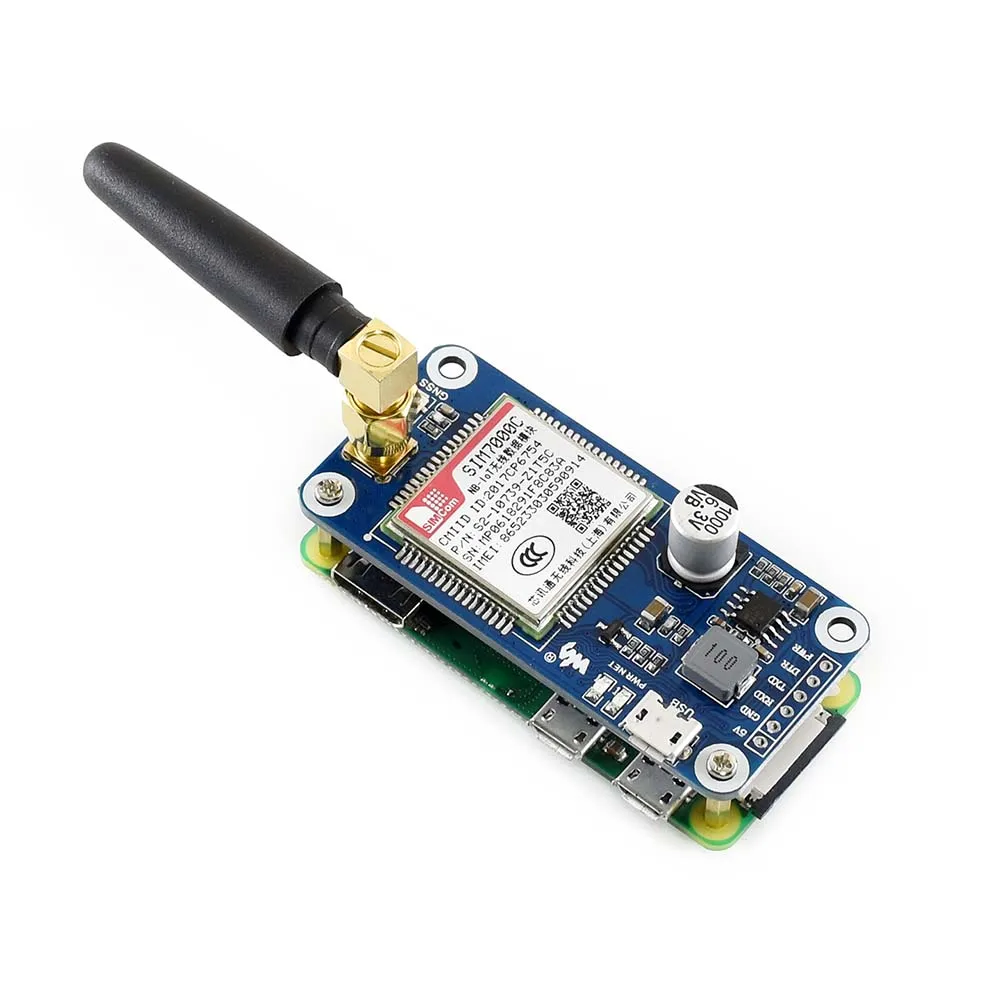

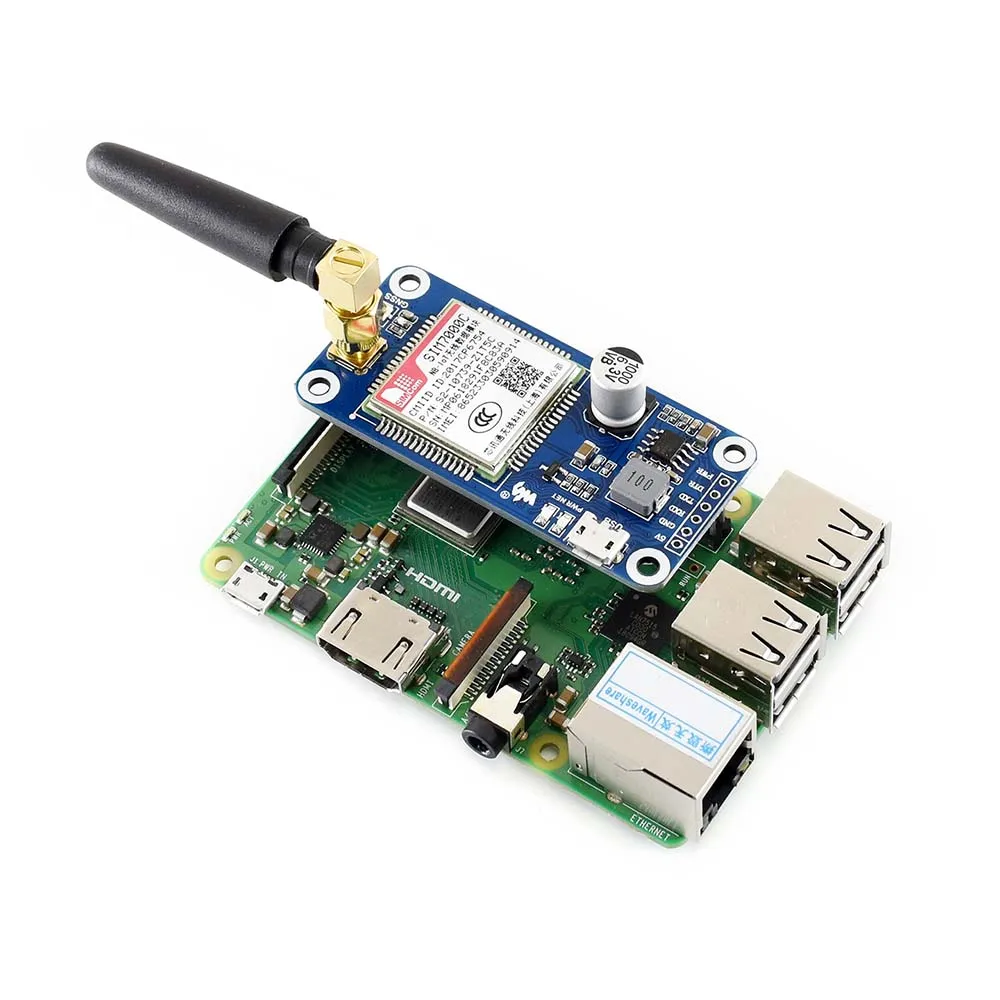

Примечание: Raspberry Pi на фото не входит в комплект.

Шапка SIM7000C NB-IoT x1 GSM антенна x1 Внешняя антенна GPS (B) x1 Разъем USB типа A для кабеля micro-plug x1 Набор винтов RPi (2 шт.) x1
