Запчасти для 3D принтера StepStick A4988 DRV8825 драйвер шагового двигателя с теплоотводом

Запчасти для 3D принтера StepStick A4988 DRV8825 драйвер шагового двигателя с теплоотводом

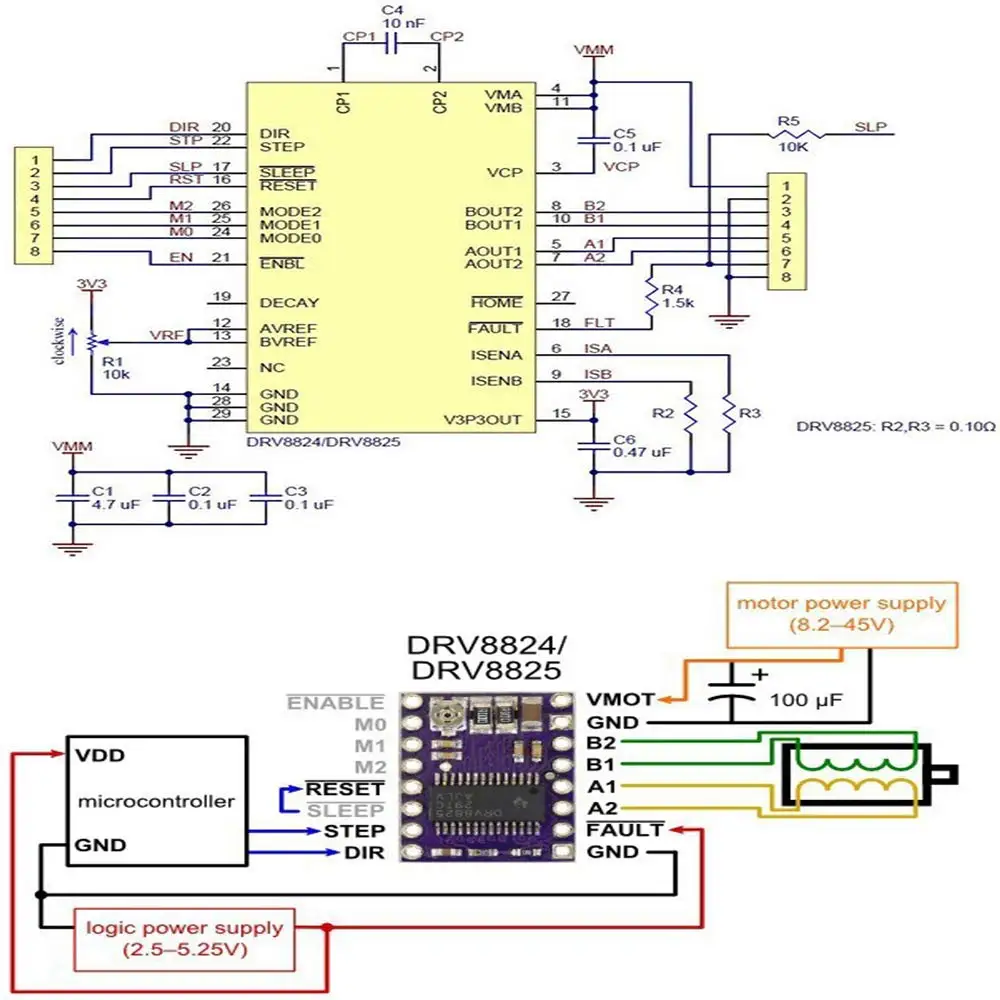

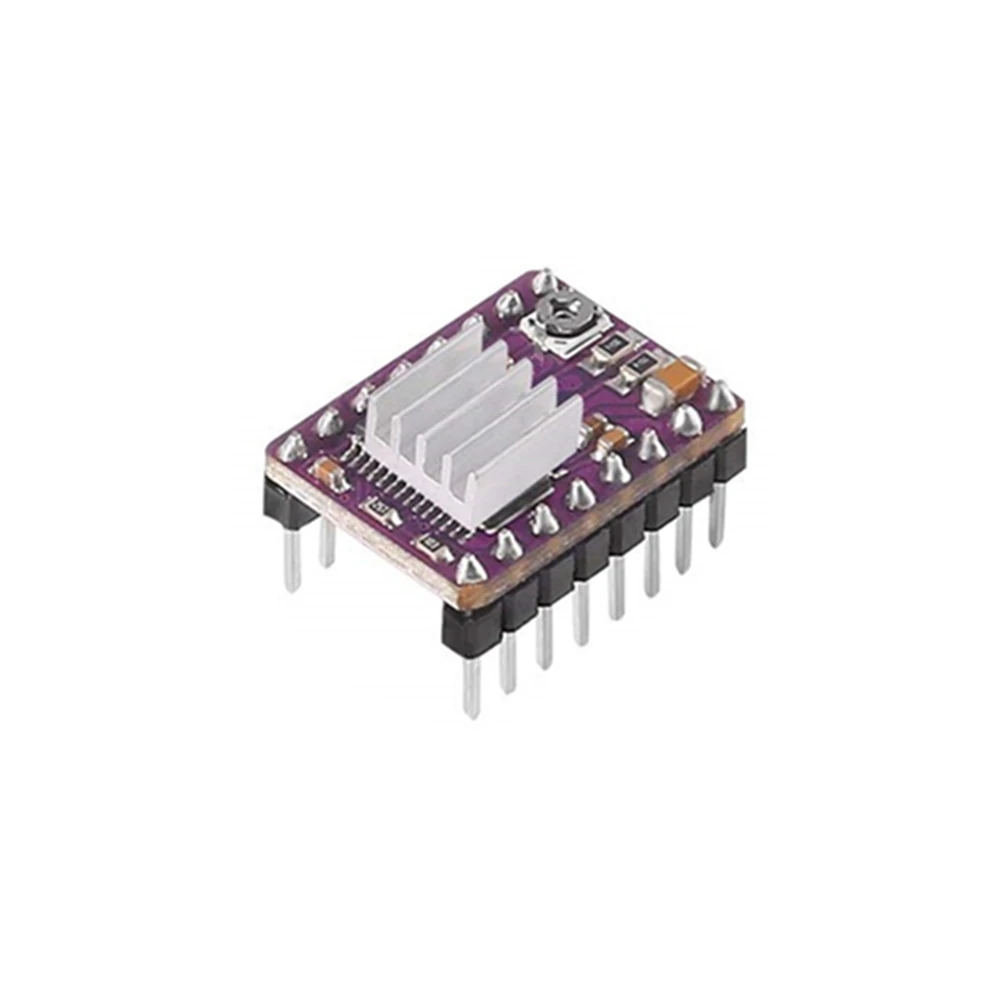

DRV8825:

В DRV8825 Драйвер шагового двигателя Перевозчик a коммутационная плата для TI DRV8825 microшаговая биполярная Драйвер шагового двигателя. Модуль Оснащен разъемом и интерфейсом, который почти идентичен моделям наших приводов шагового двигателя A4988, поэтому его можно использовать в качестве более высокой производительности при замене для этих досок во многих областях применения. DRV8825 отличается регулируемым ограничением тока, защитой от перегрузки по току и перегрева, а также шестью микроступенями (до 1/32 шагов). Он работает от 8,2-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение). Особенности: Простой интерфейс управления шагами и направлением Шесть различных ступеней разрешения: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг Может непосредственно контактировать с 3,3 V 5 V системы Отключение от перегрева, отключение от перегрузки по току и блокировка под напряжением Защита от коротких замыканий и коротких нагрузок 4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла Открытая Подложка для заземления под драйвером IC в нижней части печатной платы Размер, разметка и интерфейс модуля соответствуют размерам наших приводов шагового двигателя A4988 по большинству параметров (см. Нижнюю часть этой страницы для получения дополнительной информации) Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя для достижения более высоких ступенчатых ставок Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим распада тока (быстрый спад или медленное спад) Максимальная подача напряжения 45 в Встроенный регулятор (без потребности во внешнем материнскую плату напряжения питания не требуется)

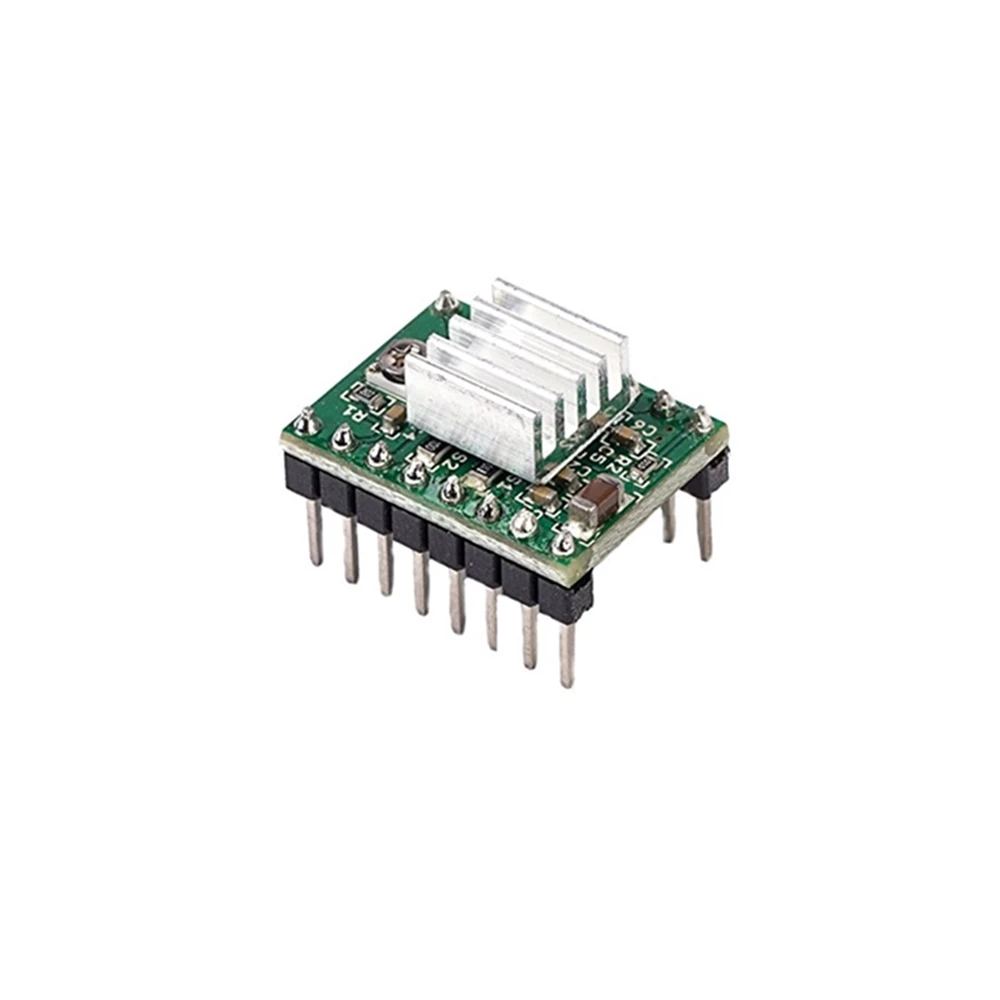

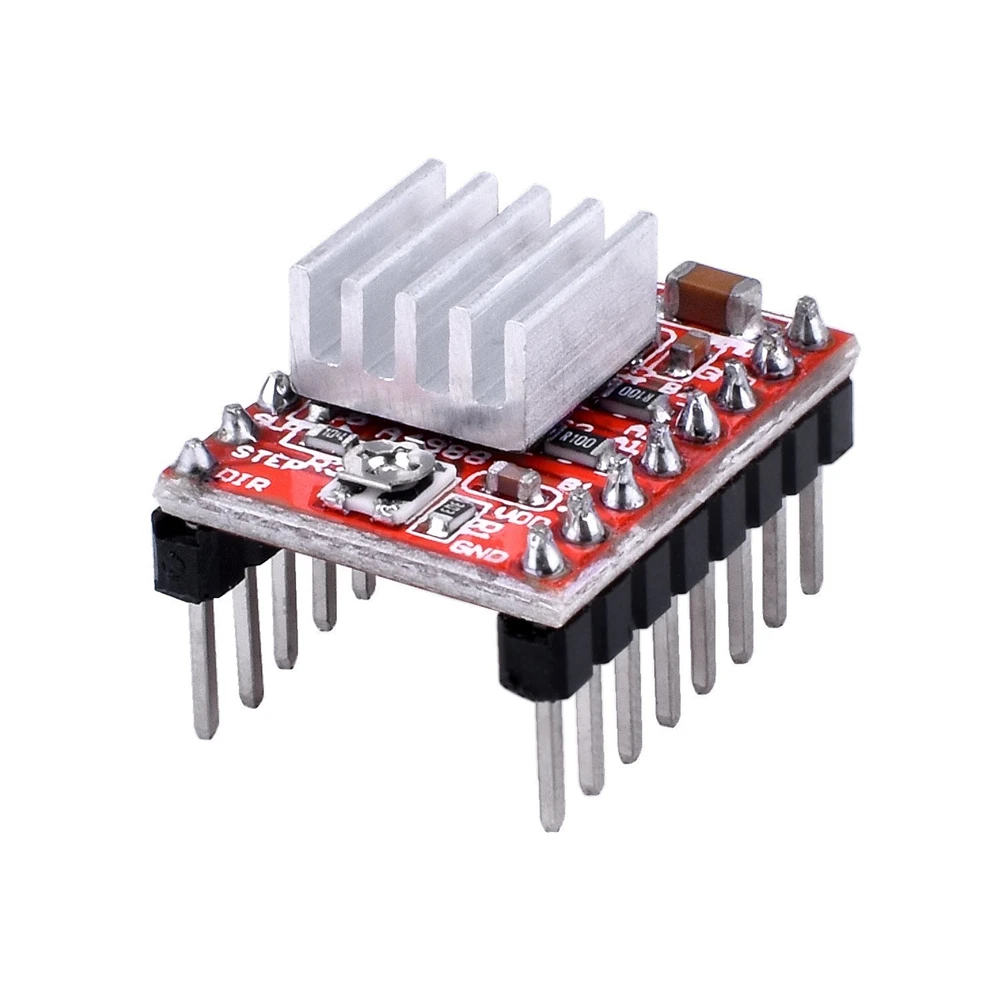

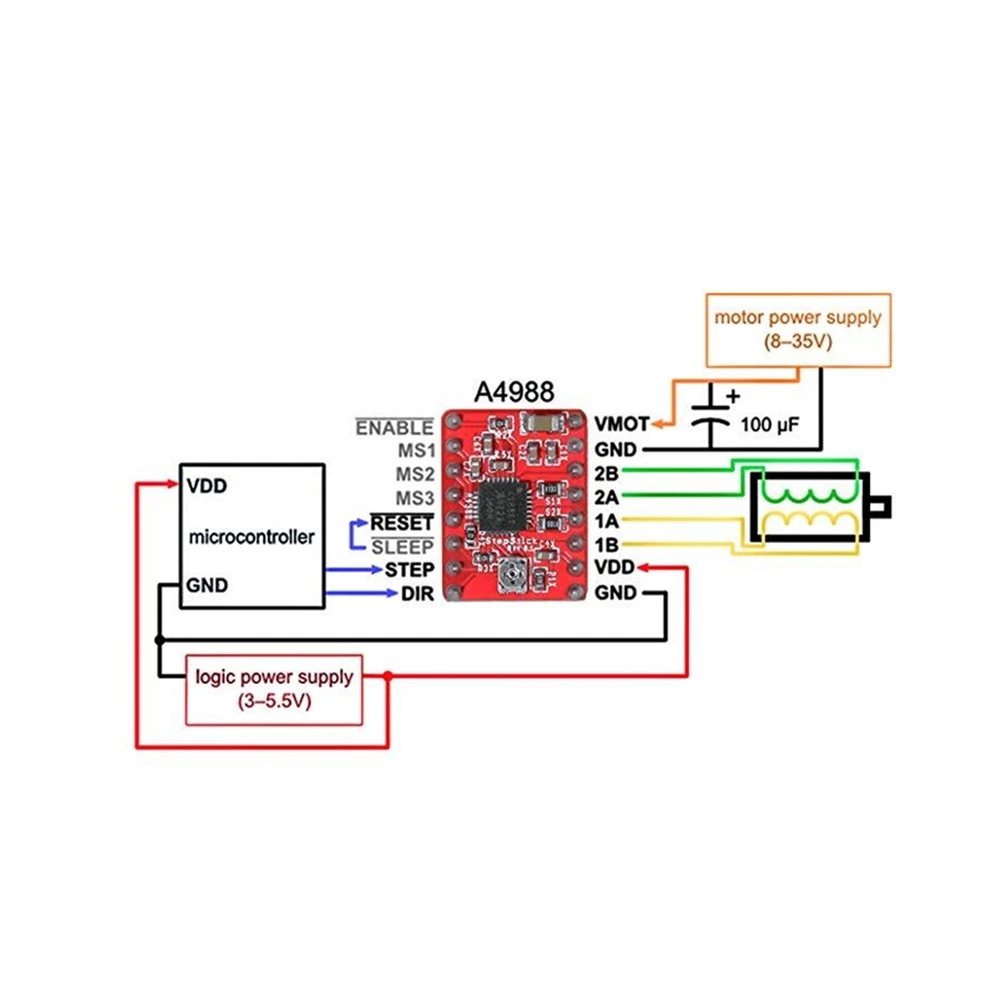

A4988:

Введение: Этот продукт представляет собой секционную плату для микрошагового драйвера Aligro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет работать биполярный шаговый двигатель в полноэкранном режиме, наполовину, четверть, восьмого и XVI шага режимы, С выходной мощностью привода до 35 В и 2 А. Переводчика является ключом к легким осуществления A4988. Просто Вставляя Один пульс на шаговый вход, приводит двигатель в один микрошаг. Нет фазы таблицы последовательности, высокой частоты линии управления, а также сложный интерфейсов для программирования. A4988 интерфейс является идеально подходит для применения в тех случаях, когда сложного микропроцессора недоступен или перегружен. Особенности: Простой интерфейс управления шагами и направлением; Пять различных шагов: полный шаг, полшага, четверть шага, восьмого шага и XVI шаг; Регулируемое текущее управление позволяет установить максимальный ток на выходе с потенциометром, что позволяет использовать напряжения выше номинального напряжения вашего шагового двигателя; Напряжение для достижения более высоких ступеней; 3,3 и 5 V совместимый логический питания Интеллектуальное управление разделкой, которое автоматически выбирает правильный режим тока распада (быстрый спад или медленное спад); Температурное отключение, блокировка под напряжением и защита от перегрева по току; Защита от коротких замыканий и коротких нагрузок.
