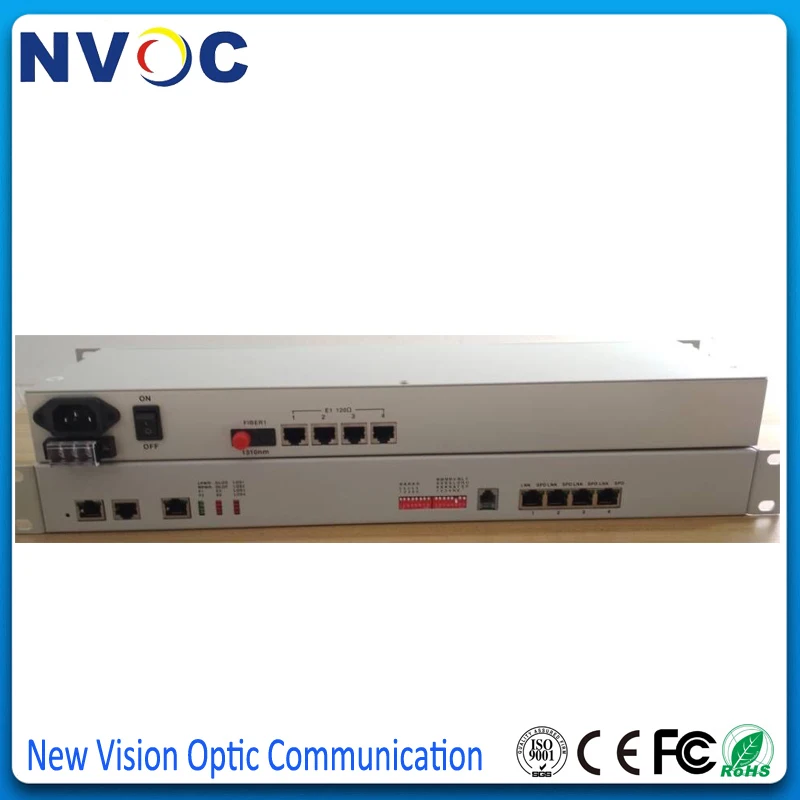

2E1 + 2ETH волоконно-оптический мультиплексор (120 Ом) 2E PDH PCM SM одиночное волокно FC 20 км

2E1 + 2ETH волоконно-оптический мультиплексор (120 Ом) 2E PDH PCM SM одиночное волокно FC 20 км

Примечание: Этот список предназначен для евро зарядка, если вам нужен другой адаптер питания, пожалуйста, оставьте свой тип адаптера питания, когда вы делаете заказ!

Для порта E1, пожалуйста, оставьте сообщение для вашего заказа:120ohm или 75ohm

 1 Общая информация

1-8E1 + 1-4 Eth волоконно-оптический мультиплексор-это 1-8 e1 оптическое транспортное оборудование, которое использует чипы FPGA, и его легко обновить. Это одноплатная структура и самая большая емкость передачи данных 1-8E1 и 4*100 M линии Ethernet. Пропускная способность Ethernet устанавливается на основе нескольких 32K. Внешняя конструкция использует стандартную стойку 19 дюймов, поэтому объем небольшой, вес легкий, а эксплуатация удобна и приятна.

2 свойства продукции

² Обеспечивает прозрачную передачу 8 E1;

² Обеспечивает 4 100 м линии Ethernet канала, поддержка взаимного отрицания, пропускная способность Ethernet устанавливается на основе нескольких 32 K.;

² Один канал горячей линии для опции;

² Скорость оптического порта 155 Мбит/с, дальность передачи может достигать 25 км, 40 км, 60 км, 80 км или 120 км;

² Код интерфейса E1-HDB3, характеристика вибрации E1 соответствует ITU-T G.703, G. 823 и G.742;

² Ethernet порт поддерживает полный/половинный дуплекс, 10 м/100 м авто-ataptable;

² Порт Ethernet поддерживает функцию VLAN и имеет 4 режима devision для выбора пользователя;

² Размер упаковки Ethernet поддерживает 1916 байт и 4 порта Ethernet может быть установлен отдельно;

² Имеет полную функцию сигнализации и может контролировать состояние удаленного устройства;

² Поддерживает петлю E1 с пульта ДУ для удобного обнаружения и управления устройством;

² Сочетание ac220в и DC-48V для избыточного

3 технический индекс

3,1 окружающей среды требования

Рабочая температура: 0 °C ~ 50 °C

Температура хранения:-40 °C ~ + 85 °C

Относительная влажность: 95%

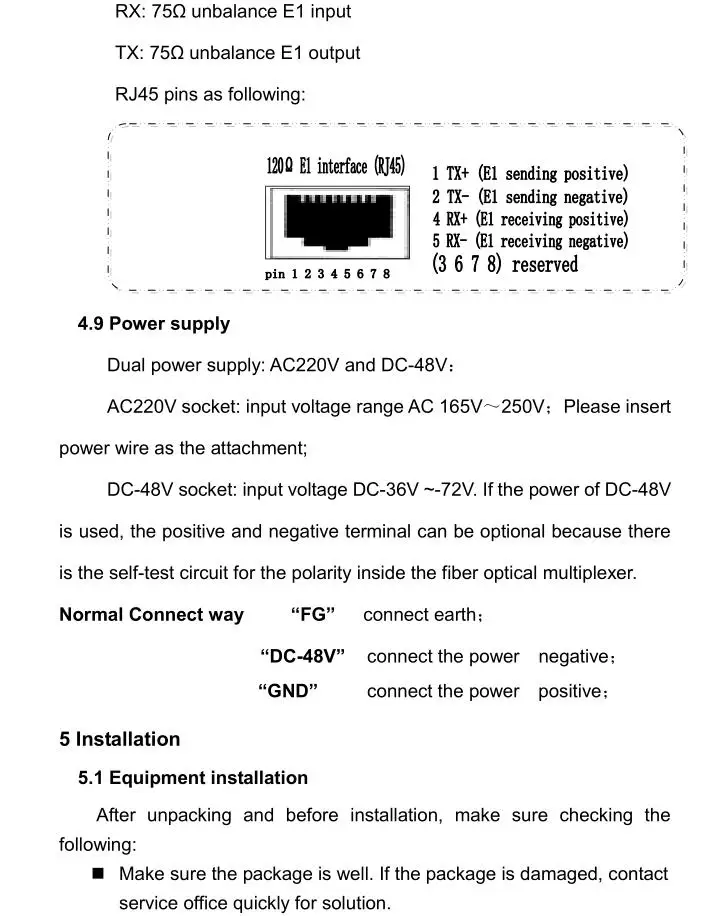

3,2 блок питания

AC220V: входное напряжение AC 165 V ~ 250 V

DC-48V: входное напряжение-72V ~-36 V

3,3 потребления

Потребление: ≤ 5 Вт

3,4 E1 интерфейс

Код интерфейса: код HDB3

Скорость линии: 2.048Mbp/s ± 50 ppm

Стандарт интерфейса: ITU-T G 703

Интерфейс Входное сопротивление:

75 Ом/несимметричный (BNC) или 120 Ом/сбалансированный RJ45

Допустимое затухание: 0 ~ 6 дБм

3,5 10/100Base-T порт

Скорость передачи данных: 10/100 M, full/дуплекс автоматического согласования

Протокол: Поддержка IEEE 802,3, IEEE 802.1Q (VLAN)

Адрес MAC Entiries: 4096 Entiries

Разъем: RJ45

3,6 RS232/консольный порт

Скорость: 9600 кбит/с (асинхронный)

Характеристика интерфейса: удовлетворяет ITU-T стандарту V.24

Разъем: RJ45

3,7 волокно интерфейс

Оптическая Длина волны:

1310 нм/1550 нм для одномодового оптического интерфейса для опции

850нм/1310нм для многомодового оптического интерфейса для опции

Оптический интерфейс: SC/FC/ST для опции

Потребление отправки:-9dBm/-5dBm

Модуль приема и отправки:>-6dBm

Чувствительность приема оптического приемника: <-36 (BER <10):

Оптический Код: NRZ

Дальность передачи: мм 2 км/5 км,

SM 20 км/40 км/60 км/120 км на выбор

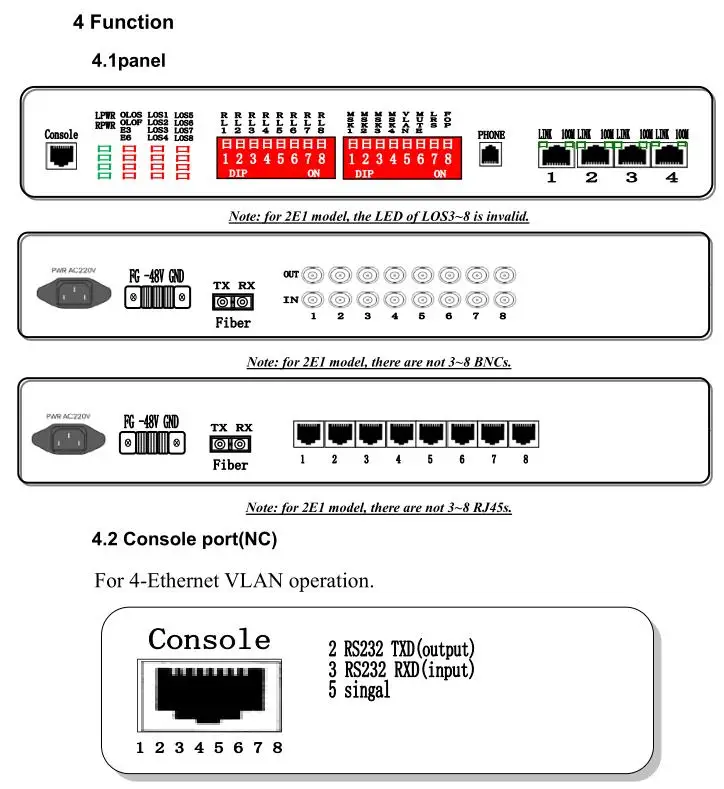

4,3 LED

Светодиодные лампы

Цвет

Статус

Описание продукта:

Lpwr

Зеленый

На

Локальное устройство включено.

Rpwr

Зеленый

На

Дистанционное устройство включено.

Ссылка

Зеленый

Кнопка ВКЛ/Флика

При подключении означает нормальное соединение, Флик означает дату получения и передачи

100 м

Зеленый

На

Скорость Ethernet составляет 100 м.

OLOS

Красный

Кнопка ВКЛ/Флика

ON означает потерю оптического волокна. Это предупреждение защитит OLOF, E3, E6.

Флик означает, что удаленный оптический сигнал получает ошибку.

Олоф

Красный

На

Сигнализация синхронизации оптической линии, она защитит E3, E6. Когда нет оптического сигнала, OLOF защитит.

E3

Красный

На

Код ошибки в строке превышает 10-3Будильник, он защитит сигнал тревоги E6.

E6

Красный

На

Код ошибки в строке превышает 10-3Сигналу тревоги при сбое.

LOS1-8-LOS1

Красный

На

Потеря сигнала 1-8 каналов E1.

Примечание: rpwr

При включении, есть две разные ситуации.

OLOS on & RPWR off: пульт дистанционного управления one power cut.

OLOS on & RPWR on: Обрезка волокна.

4,4 DIP переключатели передней панели

DIP1-8

Название

Состояние

Описание продукта:

1

RLOP1

На

Команда пульт Ch1. E1 с застежкой-липучкой.

2

RLOP2

На

Команда пульт Ch2. E1 с застежкой-липучкой.

3

RLOP3

На

Команда пульт Ch3. E1 с застежкой-липучкой.

4

RLOP4

На

Команда пульт Ch4. E1 с застежкой-липучкой.

5

RLOP5

На

Команда пульт Ch5. E1 с застежкой-липучкой.

6

RLOP6

На

Команда пульт Ch6. E1 с застежкой-липучкой.

7

RLOP7

На

Команда пульт Ch7. E1 с застежкой-липучкой.

8

RLOP8

На

Команда пульт Ch8. E1 с застежкой-липучкой.

DIP2:

1

2

3

4

1 ~ 8E1 сигнализация экранирование

OFF

OFF

OFF

OFF

Un-shield Ch.1 ~ 8 E1 предупреждение

На

На

На

OFF

Защитите предупреждение Ch.2 ~ 8 E1

На

На

OFF

На

Защитите Ch.3 ~ 8 E1 предупреждение

На

На

OFF

OFF

Защитите Ch.4 ~ 8 E1 предупреждение

На

OFF

На

На

Защитите предупреждение Ch.5 ~ 8 E1

На

OFF

На

OFF

Защитите предупреждение Ch.6 ~ 8 E1

На

OFF

OFF

На

Защитите Ch.7 ~ 8 E1 предупреждение

На

OFF

OFF

OFF

Защитите предупреждение Ch.8 E1

На

На

На

На

Защитите все предупреждения E1s.

DIP2

Состояние

Описание продукта:

5 (VLAN)

OFF

Запрещенная Настройка VLAN (по умолчанию)

На

Откройте функцию (только для 4 Ethernet)

6 (без звука)

OFF

Отключите предупреждающий голос (по умолчанию)

На

Щит предупреждающий голос

7 (LRS)

OFF

Светодиоды показывают предупреждение/состояние локального устройства (по умолчанию)

На

Светодиоды показывают предупреждение/состояние удаленного устройства

8 (РП)

OFF

Запрещена функция (по умолчанию)

На

Команда local fiber interface loop back.

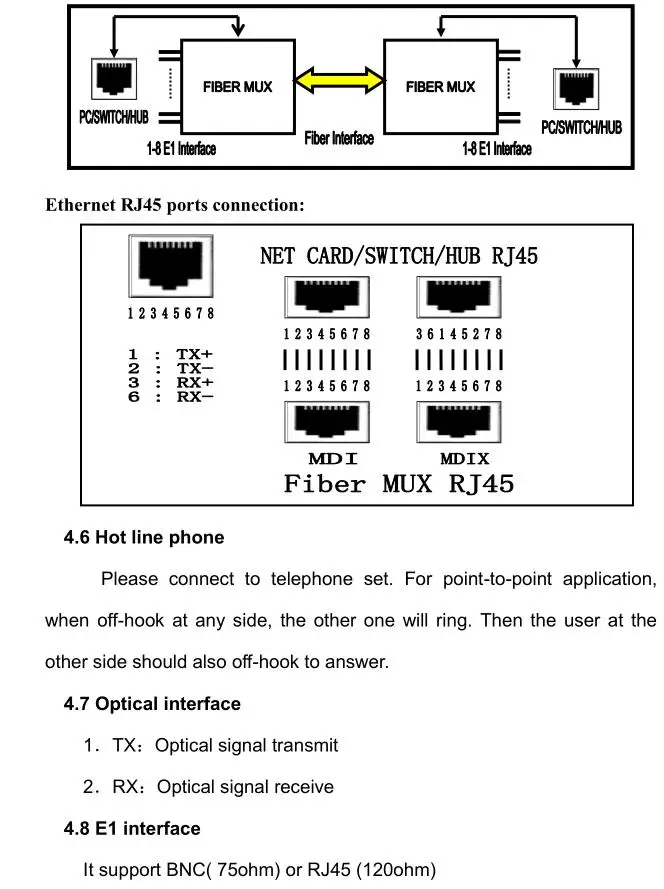

4,5 Ethernet

Это видео мультиплексор можем предложить 1-4 канала для 10/100 M, full/дуплекс Автоматическое согласование LAN интерфейс, Поддержка VLAN протокола этот интерфейс может непрерывно узнавать mac-адреса в локальной сети, которая подключена к нему, и отправлять адрес как кадр в другой локальной сети. Прозрачность протокола TCP/IP, обеспечивает безопасное соединение между различным оборудованием в сети, широко используется в сетевом подключении и мониторе между WAN и LAN.

Параметр порта Ethernet n 10/100 Base-T

Скорость n: 10 м или 100 м, полный/полудуплексный автосогласование

N скорость Ethernet в оптической линии: 100 м.

Протокол n: Поддержка IEEE 802,3, IEEE 802.1Q (VLAN)

N MAC адрес Таблица: можно узнать 4096 MAC адрес

N Буферная память Ethernet: 64 Мбит SDRAM

N физический интерфейс: разъем RJ45, поддержка AUTO-MDIX

Проверьте упаковку в соответствии с списком товаров, если обнаружите, что оборудование сильно повреждено илиОтсутствуетНекоторых компонентов, пожалуйста, свяжитесь с работником по установке или сервисным центром.

Проверьте, соответствует ли тип оборудования тому типу, который вы заказали.

N проверьте, правильно ли компонент в чистоте.

Проверьте Тип источника питания.

5.1.1 быстрая установка

N прикрепляет оборудование в 19-дюймовую стойку с винтами в оборудование для упаковки.

Использование надежного наземного соединения в точке GND оборудования

Используйте вкладку питания для подключения питания в соответствии с руководством, не заменяйте полярности.

Создайте пользовательское оборудование, соединяющее провод в соответствии с вашим требованием (2 м, V.35 и 10 Base-T), затем подключитесь, не обменивайте полученные и передающие провода.

N подключение приема и передачи оптических с оптическим приемным и передающим портом оборудования. Не заменяйте приемный и передающий провод, убедитесь, что головка оптического волокна чистая, вставьте оптический перемычку, убедитесь, что соединение хорошо. (изгиб волокна радиус ≥50 мм)

Используйте мультиметр для проверки полярности и напряжения, убедитесь, что он соответствует требованиям к оборудованию.

После полной установки убедитесь, что все в порядке, включите выключатель. Проверьте световой индикатор в соответствии с ситуацией практики (см. Соответствующую часть Руководства).

Чистая, устойчивая среда и прочная установка должны быть обеспечены для настольного или настенного подвесного оборудования.

5.1.2 предупреждает об установке

Избегайте сильного освобождения и механических повреждений в процессе доставки и установки.

Расположите волокно соответствующим образом, изгиб волокна радиусом ≥50 мм.

Проверьте напряжение и полярность с задней панелью, или это приведет к постоянному повреждению оборудования.

N волоконный соединитель не может быть загрязнен, слегка протрите волоконно-оптическую головку с помощью спирта, или это повлияет на передачу. Если волоконный соединитель не имеет стыкового соединения, это может привести к падению мощности, отрегулируйте волоконный соединитель в соответствии с практическими условиями.

Место установки должно быть удобным для личного прохождения и движения оборудования.

Окружающая среда должна быть сухой, чистой и хорошо проветриваемой.

Во время установки и технического обслуживания необходима основная статическая защита, Заземление шасси для увеличения возможностей защиты от помех и предотвращения удара молнии. Прежде чем использовать оборудование, необходимо обеспечить самостоятельную работу и защиту земли, убедитесь, что она хорошо заземлена.
