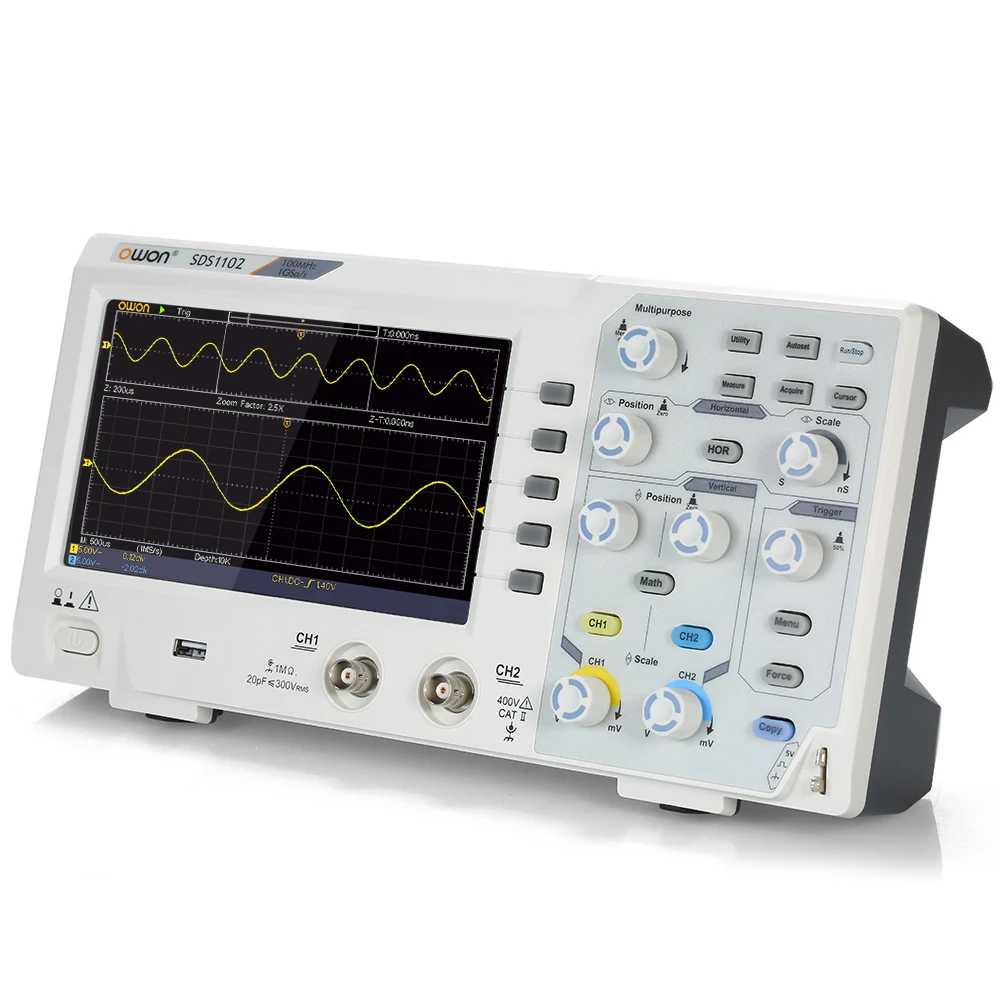

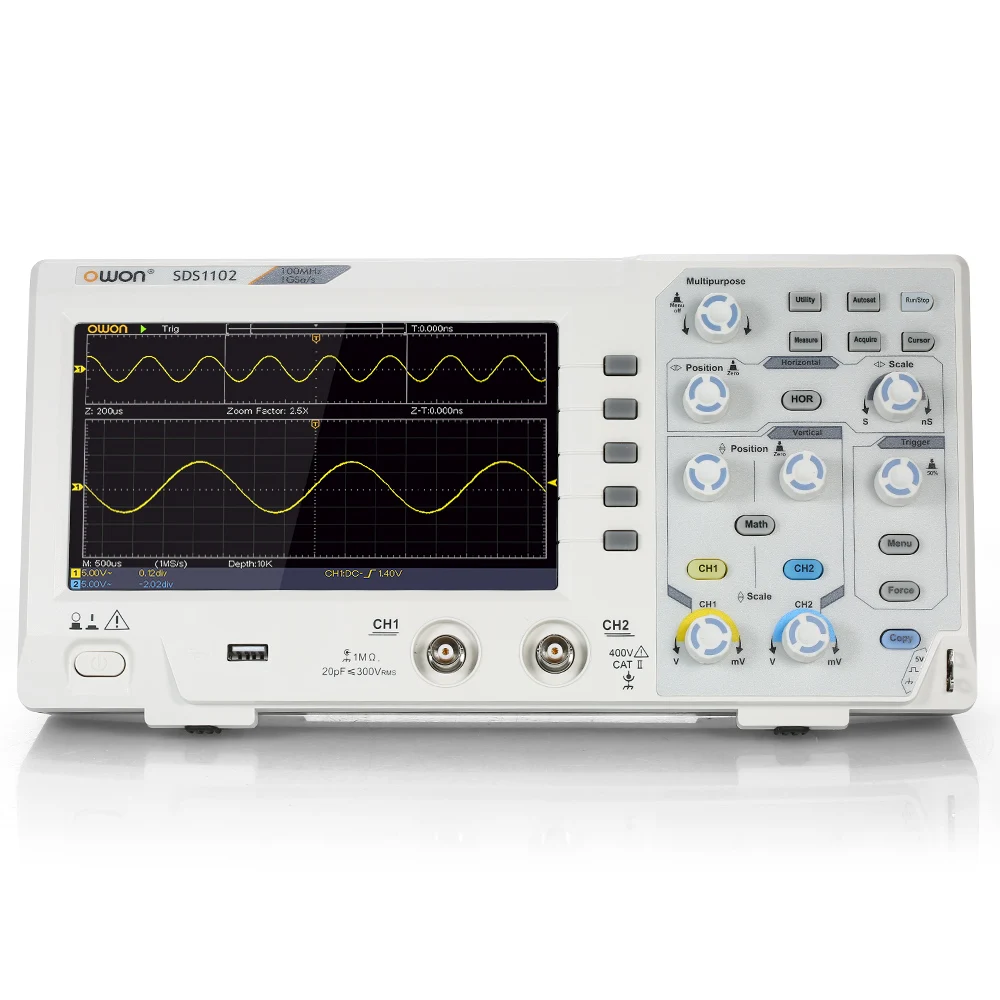

Цифровой Осциллограф 2 канала 100 МГц ЖК дисплей Дисплей портативными

Цифровой Осциллограф 2 канала 100 МГц ЖК дисплей Дисплей портативными

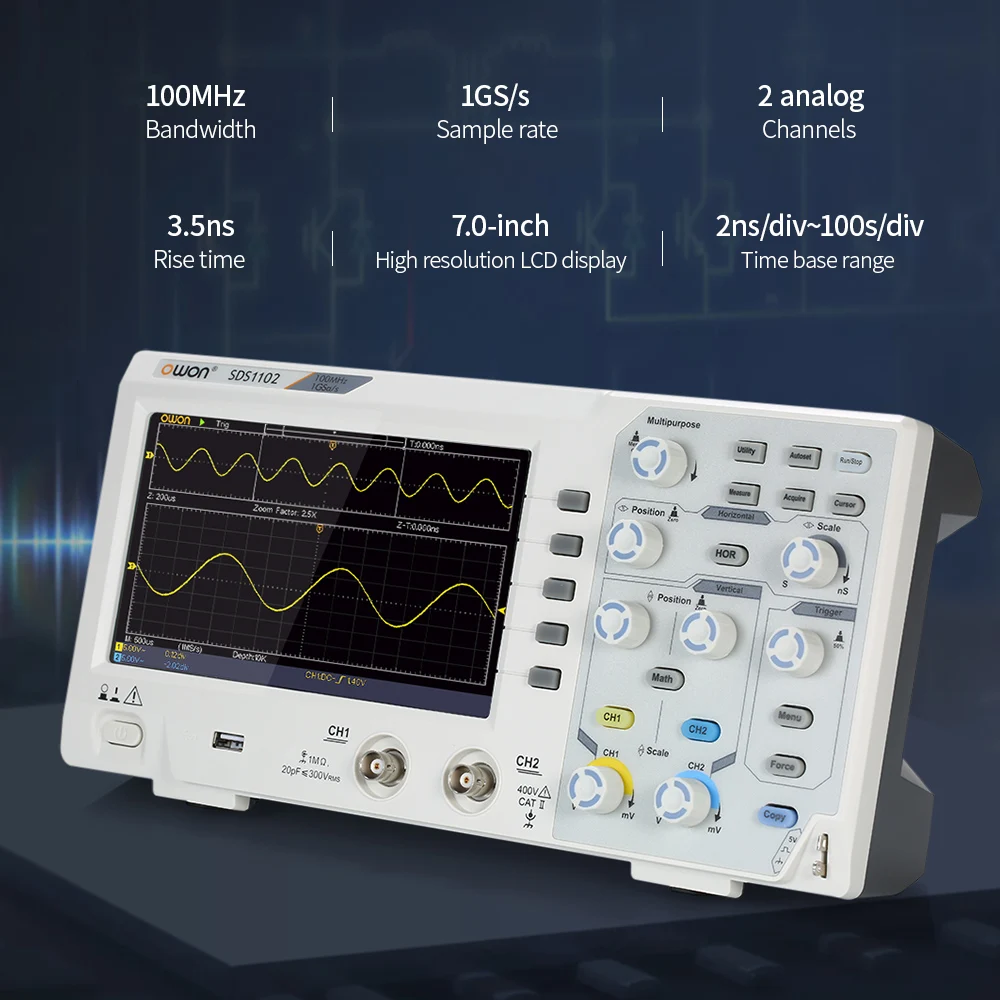

Особенности:
Полоса пропускания 100 МГц.
1 ОО/с частота образцов.
Диапазон времени: 2ns/div ~ 100s/div.
3.5ns время подъема.
2 канала.
7,0-дюймовый высокое разрешение ЖК-дисплей дисплей.
Поддержка SCPI и LabVIEW.

Характеристики:

Максимальная скорость захвата сигнала: 100wfm/s

Функции и характеристики SDS1102

Полоса пропускания

100 МГц

Частота образцов

1GS/s

Горизонтальные весы (s/div)

2ns/div - 100s/div, шаг за шагом 1-2-5

Время подъема (на входе, типично)

≤ 3,5 нс

Канал

2.

Дисплей

7 "цветной ЖК-дисплей, 800 × 480 пикселей

Входное сопротивление

1MΩ ± 2%, параллельно 20pF ± 5pF

Изоляция канала

50 Гц: 100:1, 10 МГц: 40:1

Максимальное входное напряжение

400 В (PK-PK) (DC + AC, PK-PK)

Точность усиления постоянного тока

± 3%

Длина записи

10k

Точность постоянного тока (средняя)

Среднее значение ≥ 16: ±(3% при чтении + 0.05div) для △V

Коэффициент затухания зонда

1X, 10X, 100X, 1000X

LF ответ (AC, -3 дБ)

≥ 10 Гц (на входе, AC муфта, -3 дБ)

Частота образцов/точность времени реле

± 100ppm

Интерполяция

Sin (x) / x

Интервал (△T) точность (полная полоса пропускания)

Один: ±(1 интервал времени + 100ppm × Чтение + 0.6ns),

Среднее> 16: ±(1 интервал времени + 100ppm × Чтение + 0.4ns)

Входное соединение

DC, AC и GND

Вертикальное разрешение (A/D)

8 бит (2 канала одновременно)

Вертикальная чувствительность

5 мВ/дел-5V/div (при вводе)

Тип триггера

Edge, Video

Режим запуска

Авто, нормальный и одиночный

Уровень триггера

± 5 делений от центра экрана

Частота линии/поля (видео)

Стандарт NTSC, PAL и SECAM

Измерение курсора

△V и △T между курсоры

Автоматическое измерение

Vpp, Vavg, RMS, частота, период, Vmax, Vmin, Vtop, Vbase, ширина, Overshoot,
Предварительная съемка, время подъема, время осени, + ширина,-ширина, + обязанность,-обязанность, задержка a→ B, задержка a→ B

Математика формы волны

+, -, ×, ÷, Invert, FFT

Хранение формы волны

16 сигналов

Полоса пропускания листа

Полная пропускная способность

Разница в фазе фигуры

± 3 градуса

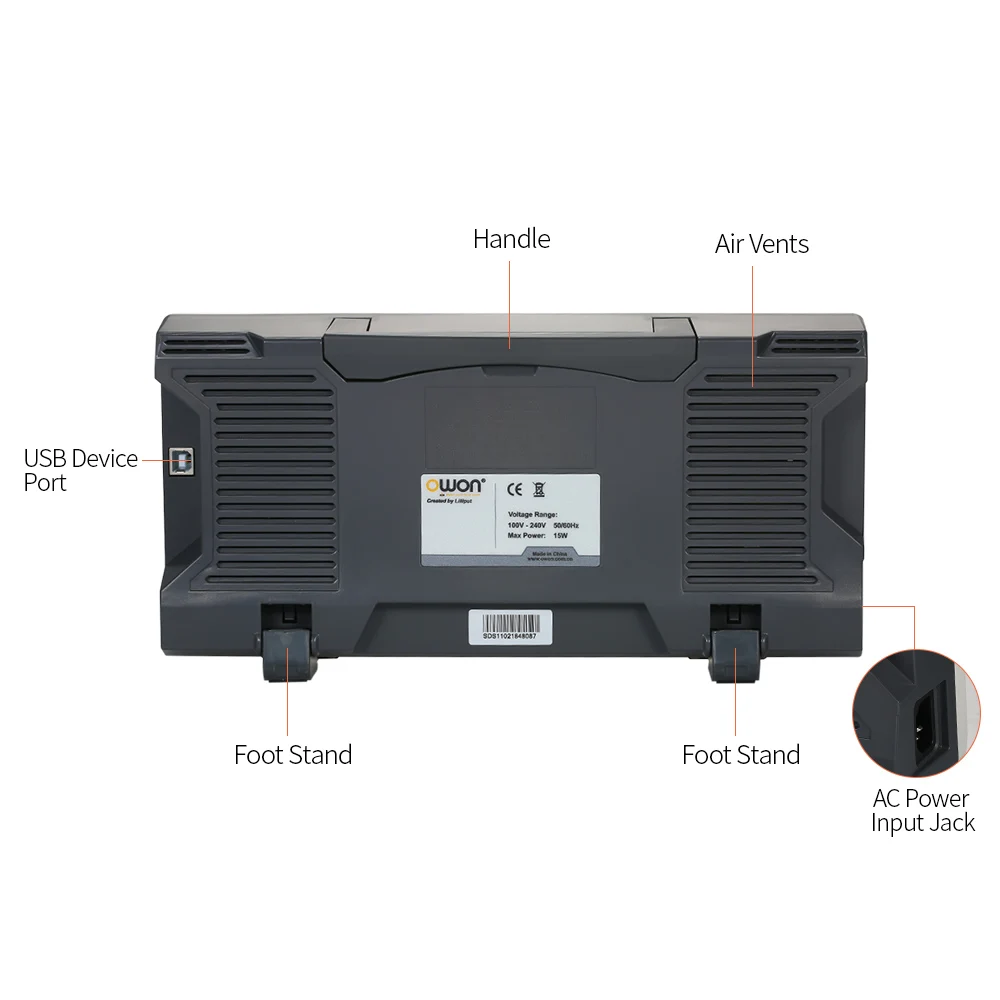

Интерфейс связи

Usb-хост, usb-устройство

Счетчик частоты

Доступно

Энергопотребление

<15 Вт

Предохранитель

2A, класс, 250V

Питание

220V (вилка стандарта ЕС/Великобритания вилка), 110 вольт постоянного тока (штепсельная Вилка стандарта США), 50/60Hz кошка пижамы для малыша II

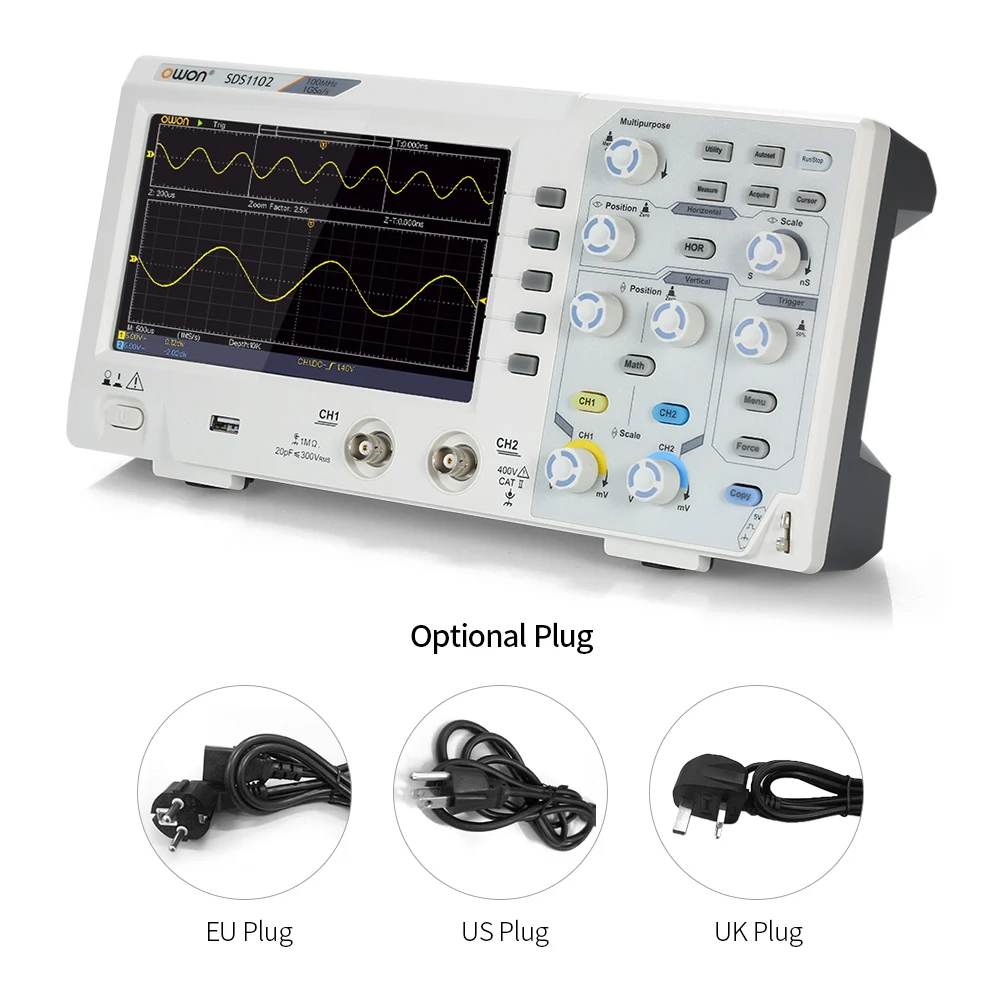

Тип штекера

ЕС/Великобритания/США(Опционально)

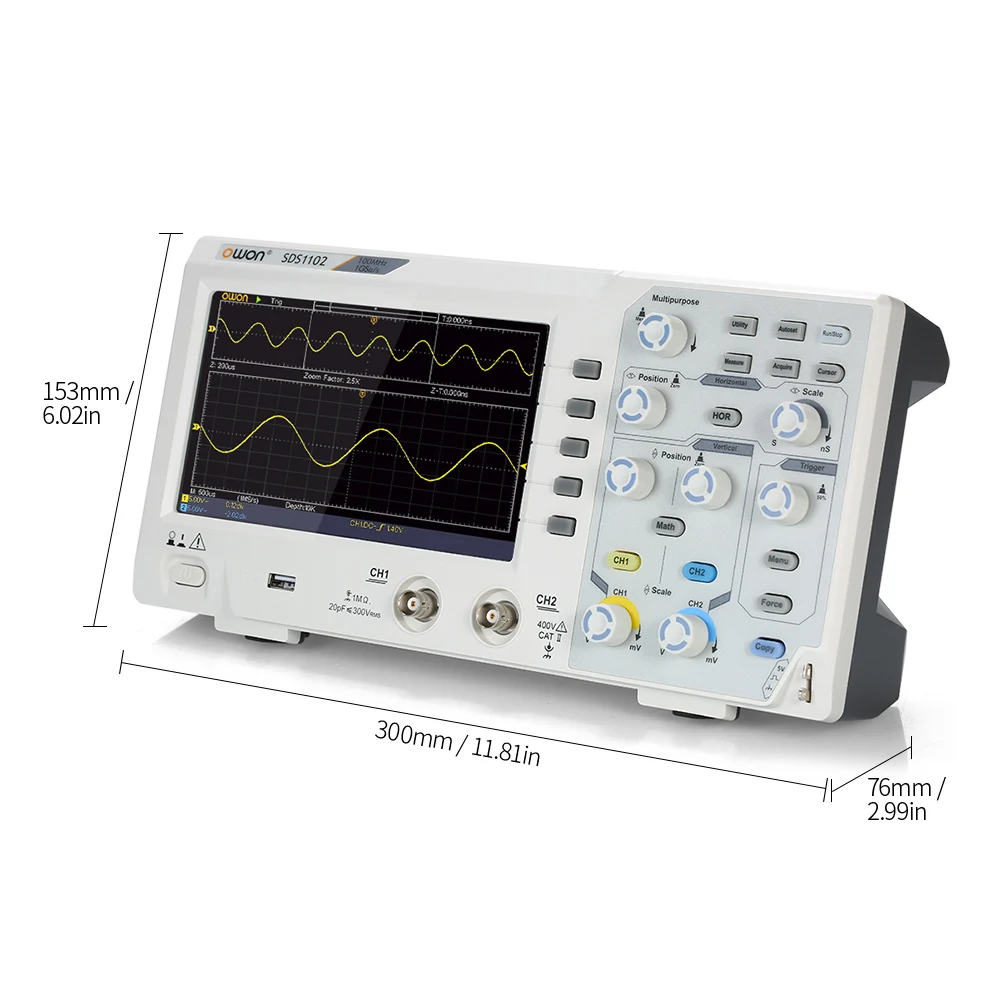

Размер изделия

300*76*153 мм/11,81*2,99 * 6.02in

Вес нетто

1403 г/3.09lb

Вес посылка

1601 г/3,53lb

Посылка с размером

37*18*11,5 см/14,57*7,09 * 4.53in

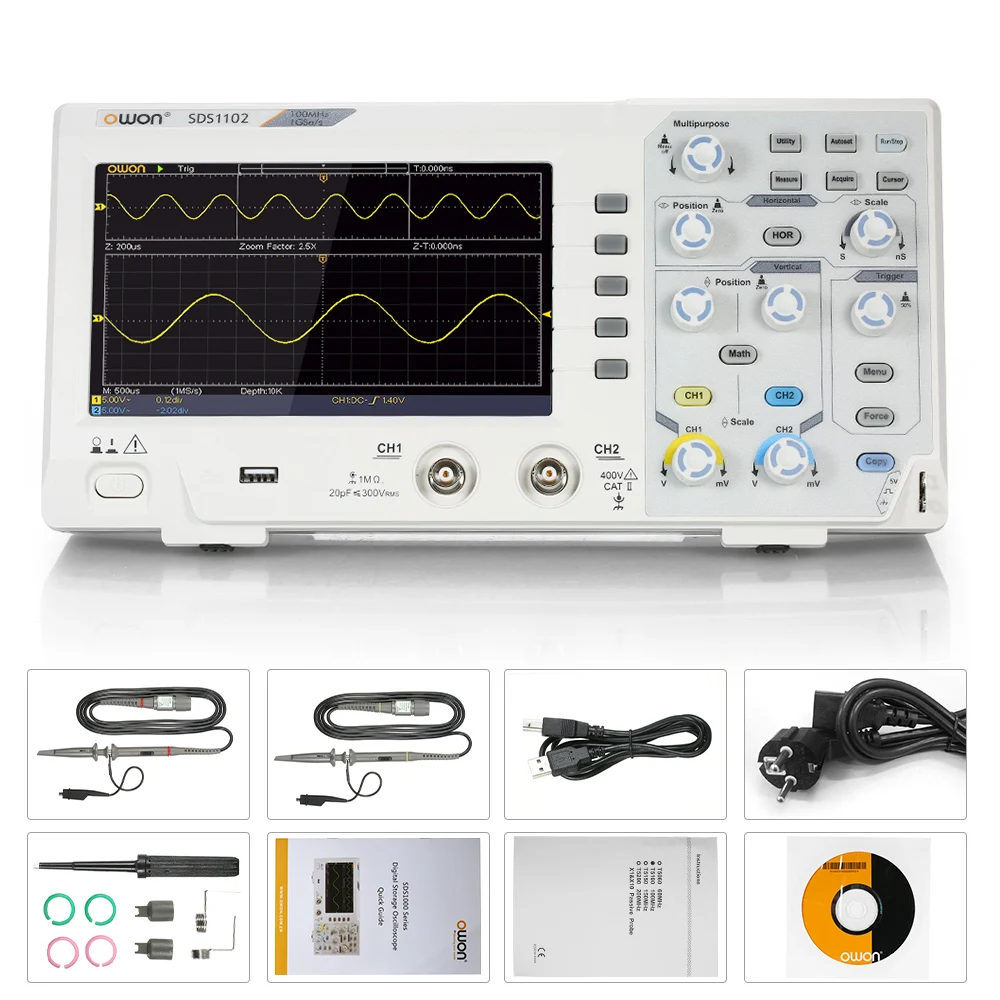

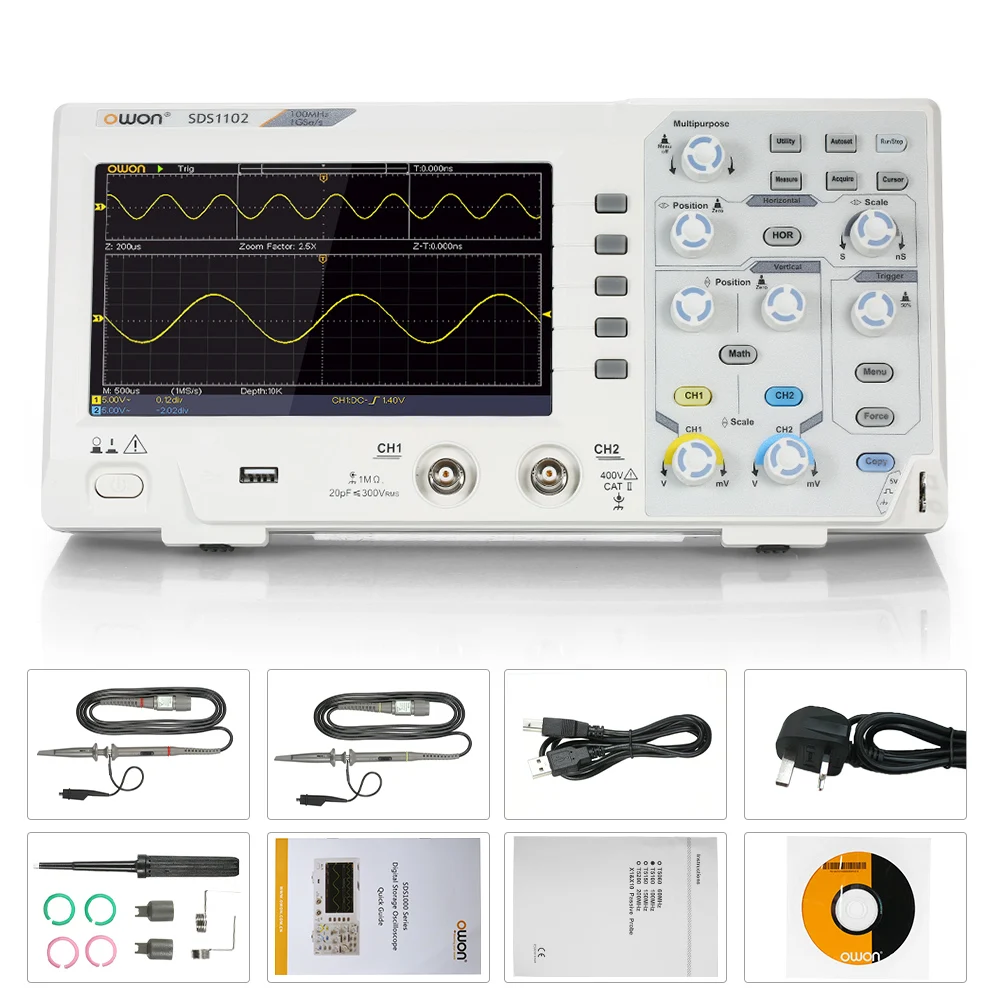

Посылка:
1 * осциллограф
2 * Датчик осциллографа
1 * осциллограф Powerline
1 * CD данных
1 * USB кабель
1 * посылка аксессуара
1 * Краткое руководство (на английском языке)
