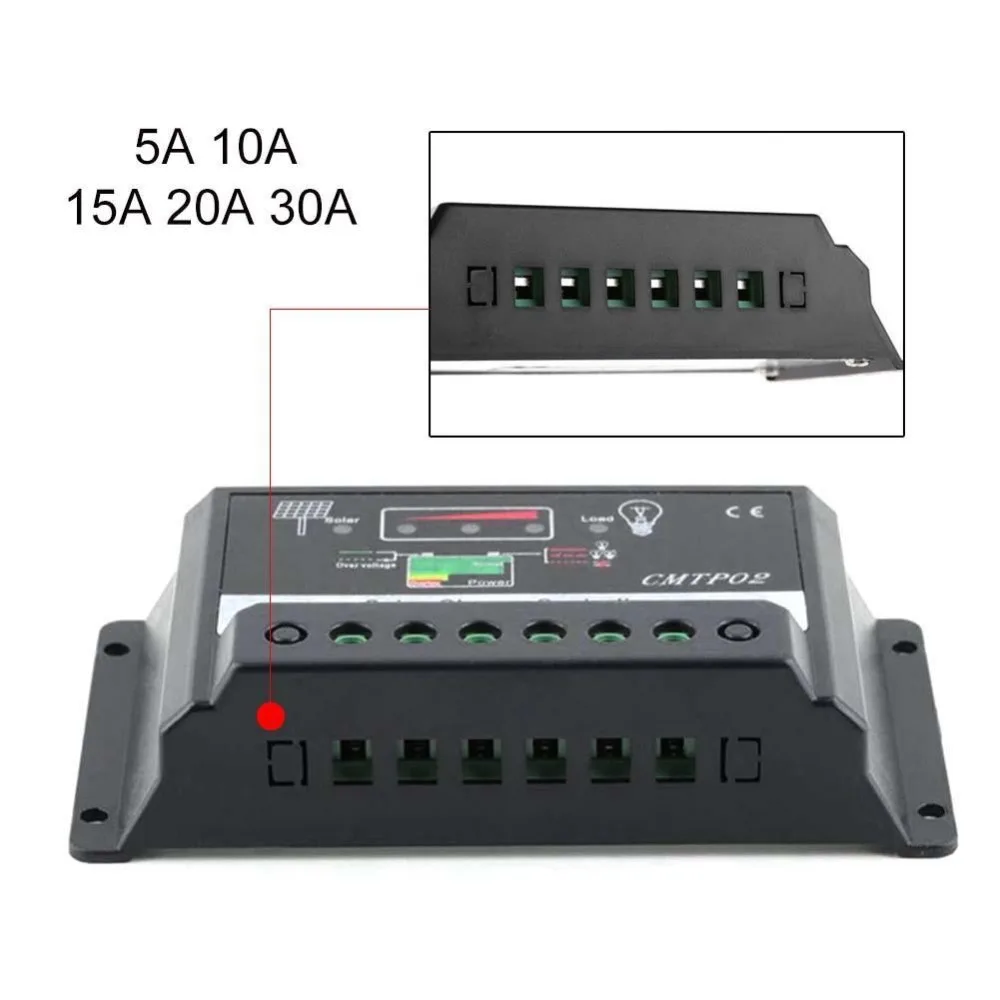

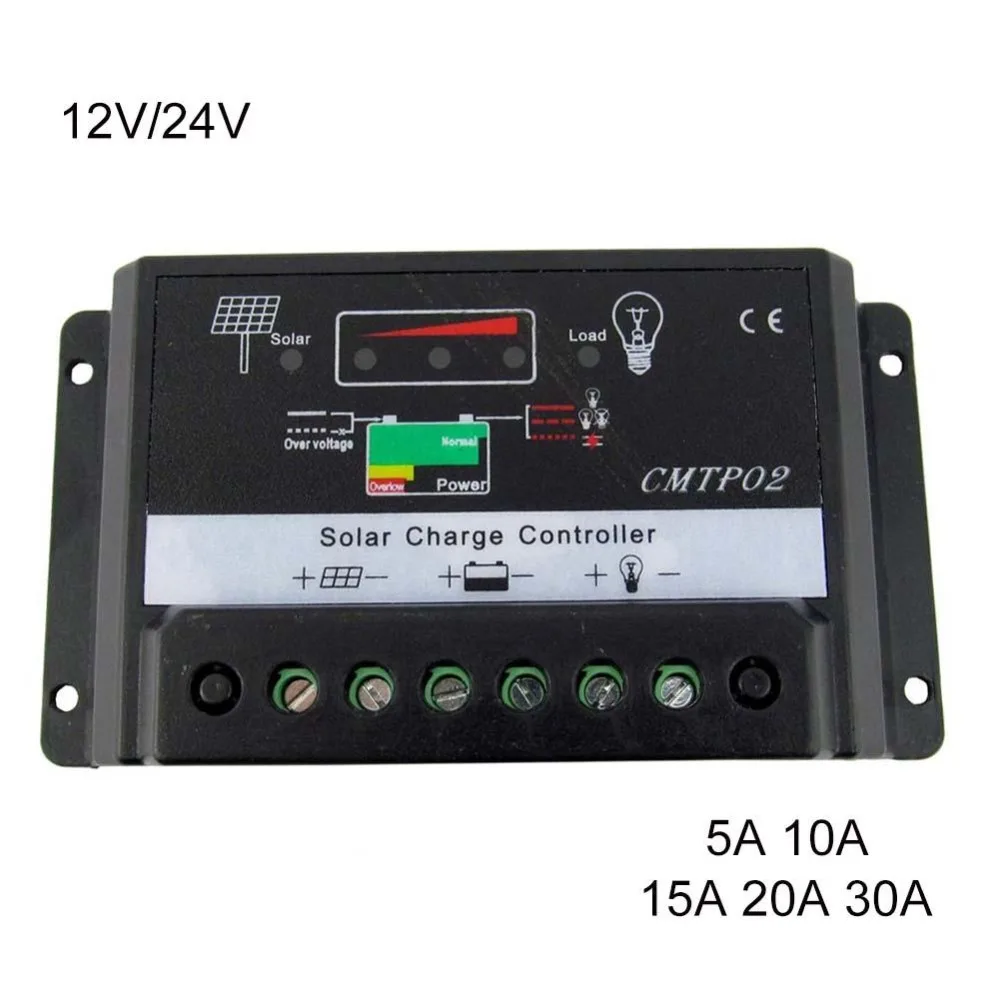

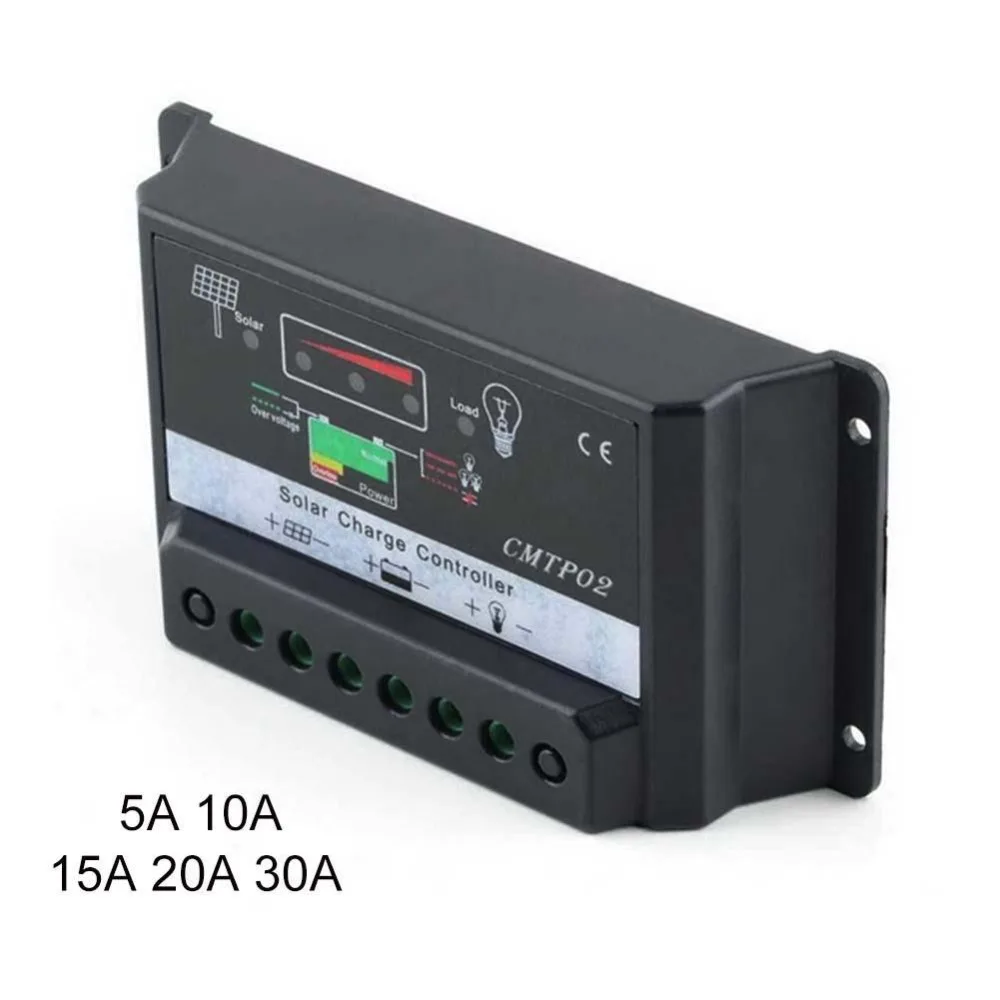

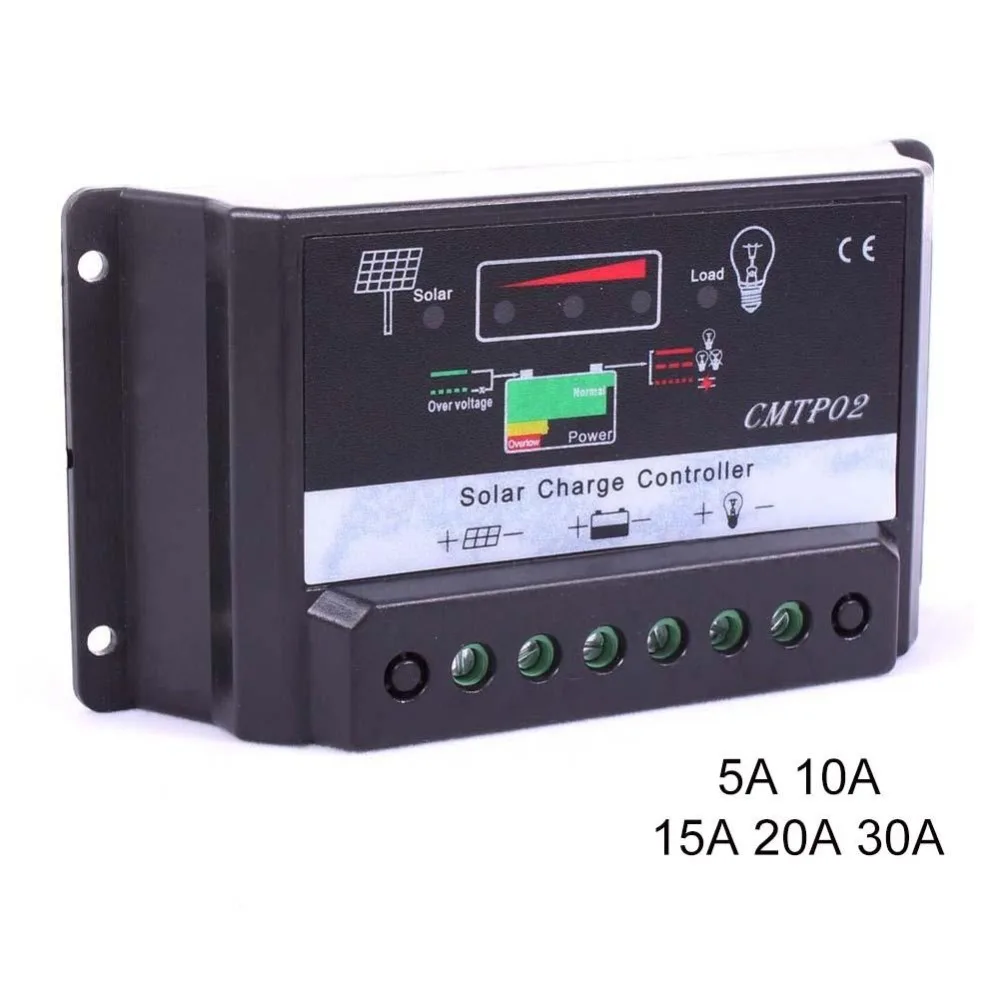

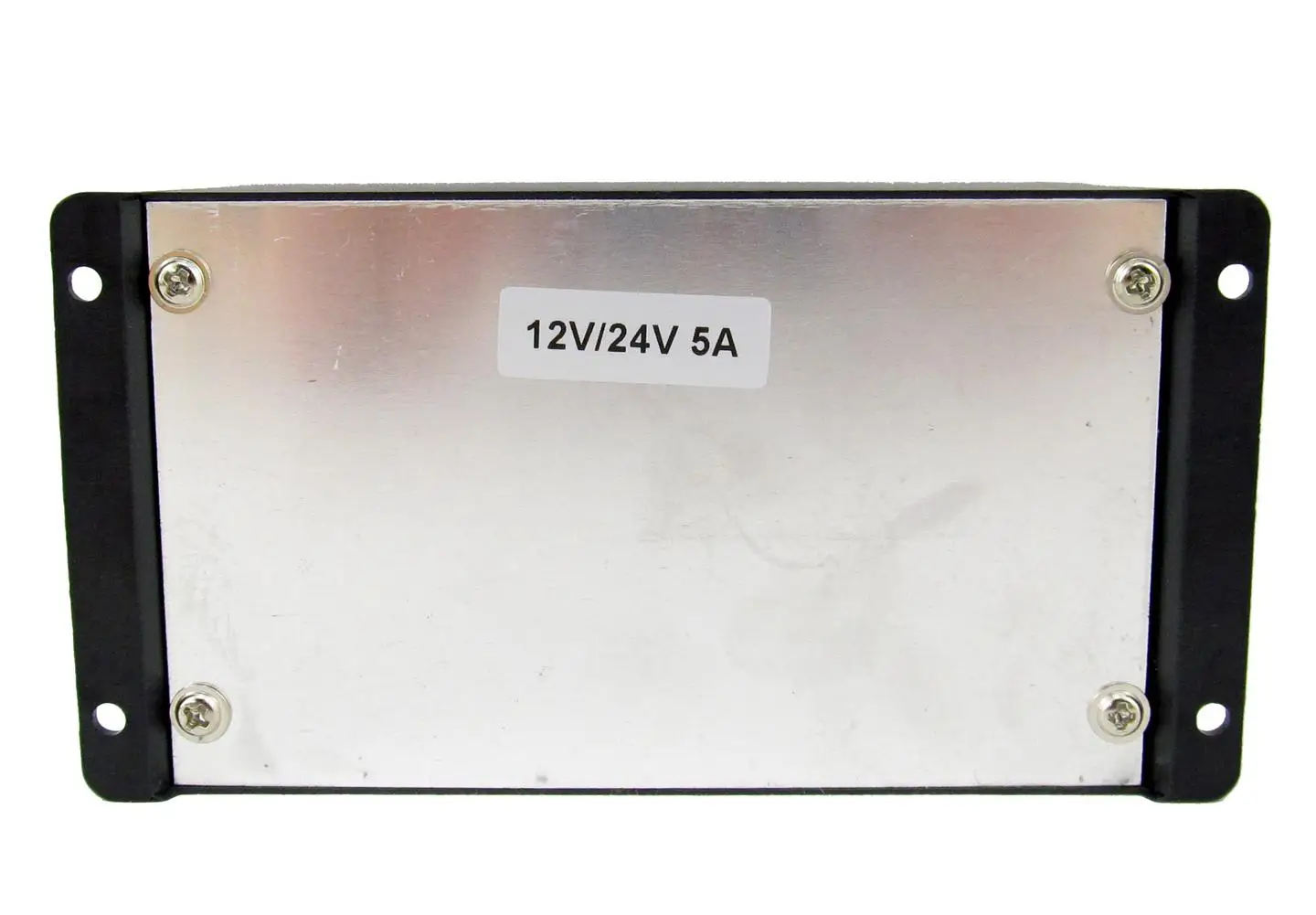

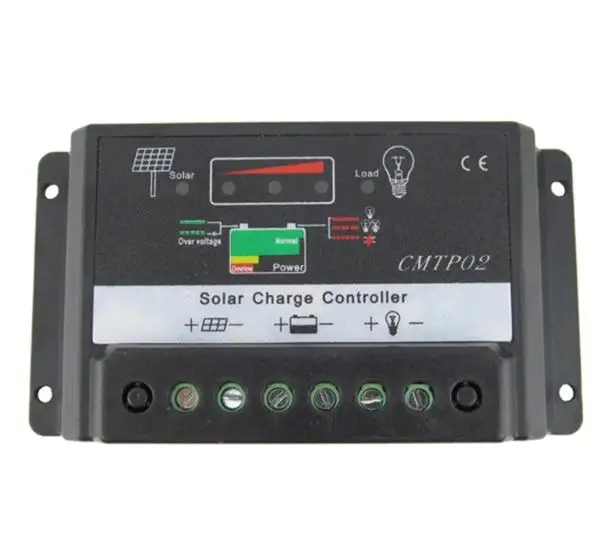

1 шт. контроллер заряда солнечной батареи 5 А 12 В/24 В светодиодный

1 шт. контроллер заряда солнечной батареи 5 А 12 В/24 В светодиодный

Примечание: Это не полная функция mppt

MPPT контроллер солнечной зарядки

1. Безопасность
При разработке продуктов мы полностью заботимся о безопасности лиц и прав на них. Однако неправильное подключение может привести к поломке системы или даже аварийной ситуации в области безопасности. Для вашей безопасности и льгот, во время эксплуатации должны быть выполнены следующие правила.
. Установка данного товара должен быть трутовик под руководством профессионалов в этой области.
. Предохраняет контроллер от воды, влажности и насекомых, чтобы избежать короткого замыкания.
. Держите детей и недешевных людей вдали от контроллера
. Держите контроллер подальше от электрического нагревателя, нагревательной машины и других высокотемпературных электрических приборов; Избегайте прямого воздействия изоляции контроллера.
. Перед подключением, пожалуйста, проверьте номинальное напряжение солнечной панели, аккумулятора и нагрузок. 12 В номинальное напряжение 12 В, 24 В номинальное напряжение 24 В, 48 В номинальное напряжение 48 В.
. Убедитесь, что соединения между положительными и отрицательными полюсами солнечных батарей, батарей и нагрузок верны.
. Диаметр соединительного кабеля должны быть сопоставлены с требованиями в настоящее время. Не используйте кабель более тонкого диаметра, тонкий диаметр. Чем больше сопротивление, тем выше температура, а выходная мощность будет снижаться.
. Общий номинальный ток солнечной панели и нагрузок должен быть меньше, чем номинальный ток контроллера.
. Компоненты системы должны быть правильно и прочно подключены. Предохраняют Клеммы от окисления и плесени, чтобы избежать проблем с подключением.

2. Особенности

. MPPT контроллер солнечного заряда MPPT10-60: по сравнению с обычным контроллер солнечного заряда, этот контроллер MPPT может повысить эффективность на 10%-30%.
. Этот контроллер может заряжать и разряжать одновременно.
. Этот контроллер MPPT имеет идеальную функцию SOC, контролирует ток заряда и обеспечивает питание до нагрузок.
Функция:
. Всегда держите аккумулятор в состоянии заливающего напряжения.
. Предотвратить аккумулятор от чрезмерной зарядки.
. Предотвратить аккумулятор от чрезмерной разрядки.
. Предохраняет батарею от обратной зарядки до солнечных батарей в ночное время.
. Защита от обратной полярности для аккумулятора
. Защита от обратной полярности для солнечных батарей
. В тех случаях, когда напряжение батареи низкое, контроллер будет автоматически отключает нагрузку от системы. Если напряжение батареи в норму и груз будет перезапущен.
. Предохранение от грома
. В соответствии с уровнем напряжения батареи, контроллер может автоматически задать напряжение заряда, напряжение выключения, напряжение загрузки, Напряжение восстановления нагрузки. (Параметр по умолчанию находится под25° Состояние, блокируется в процессе работы процессора, не может регулироваться.)

. Контроллер автоматически компенсирует температуру зарядного напряжения в соответствии с изменением температуры окружающей среды.

Предупреждение:
Перед подключением к панели солнечных батарей, Пожалуйста, подключите контроллер к батарее; Не используйте блок питания солнечной панели напрямую к нагрузке.
Примечания:
Не используйте лампу для зарядки солнечной панели (лампа слишком слаба, чтобы зарядить)
Блок питания постоянного тока для замены солнечной панели вызовет проблемы с контроллером.

Выберите подходящий провод, диаметр которого не должен быть слишком маленьким, пожалуйста, обратитесь к параметр.

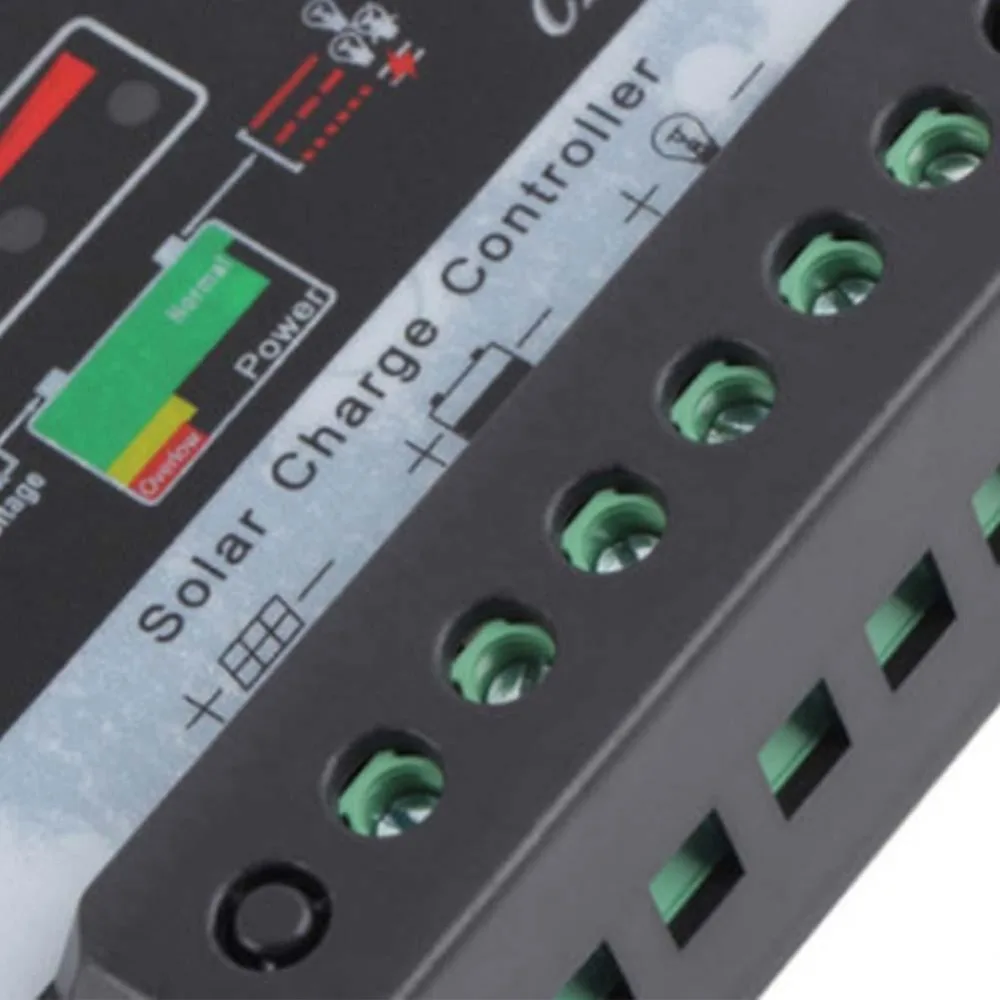

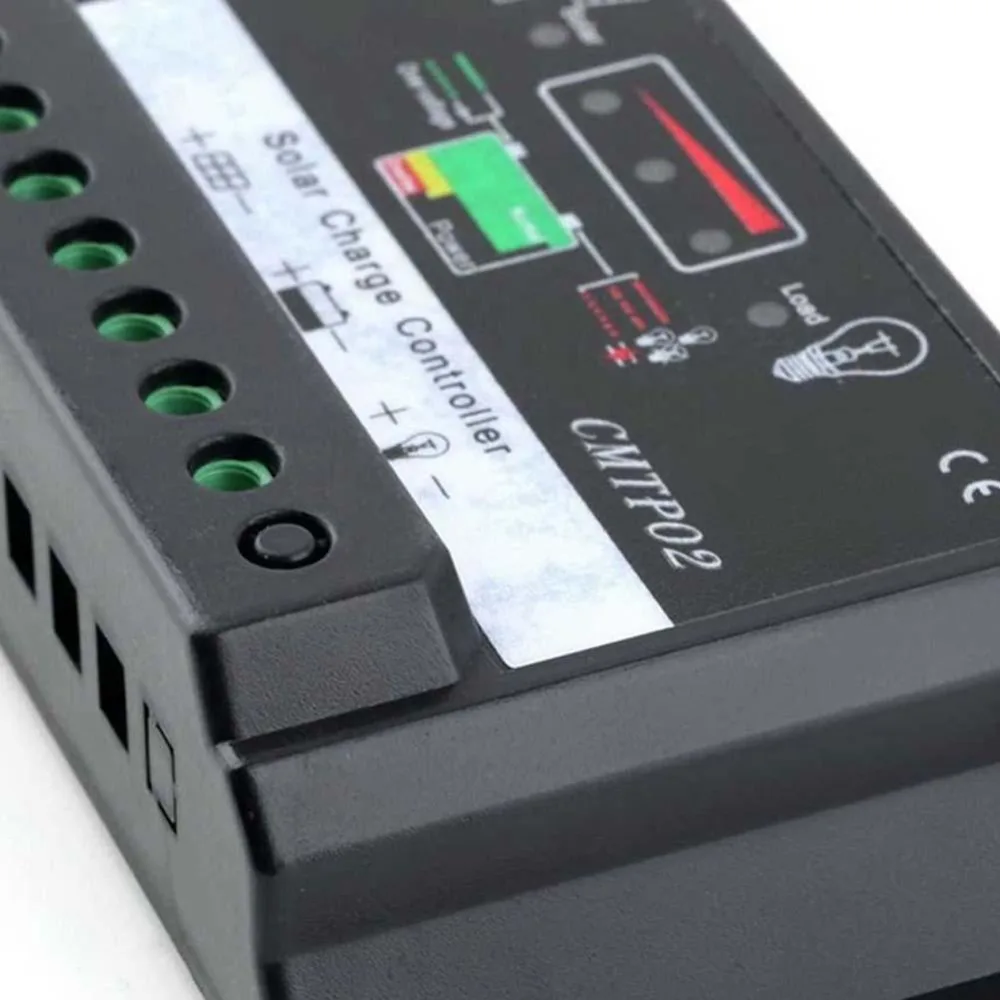

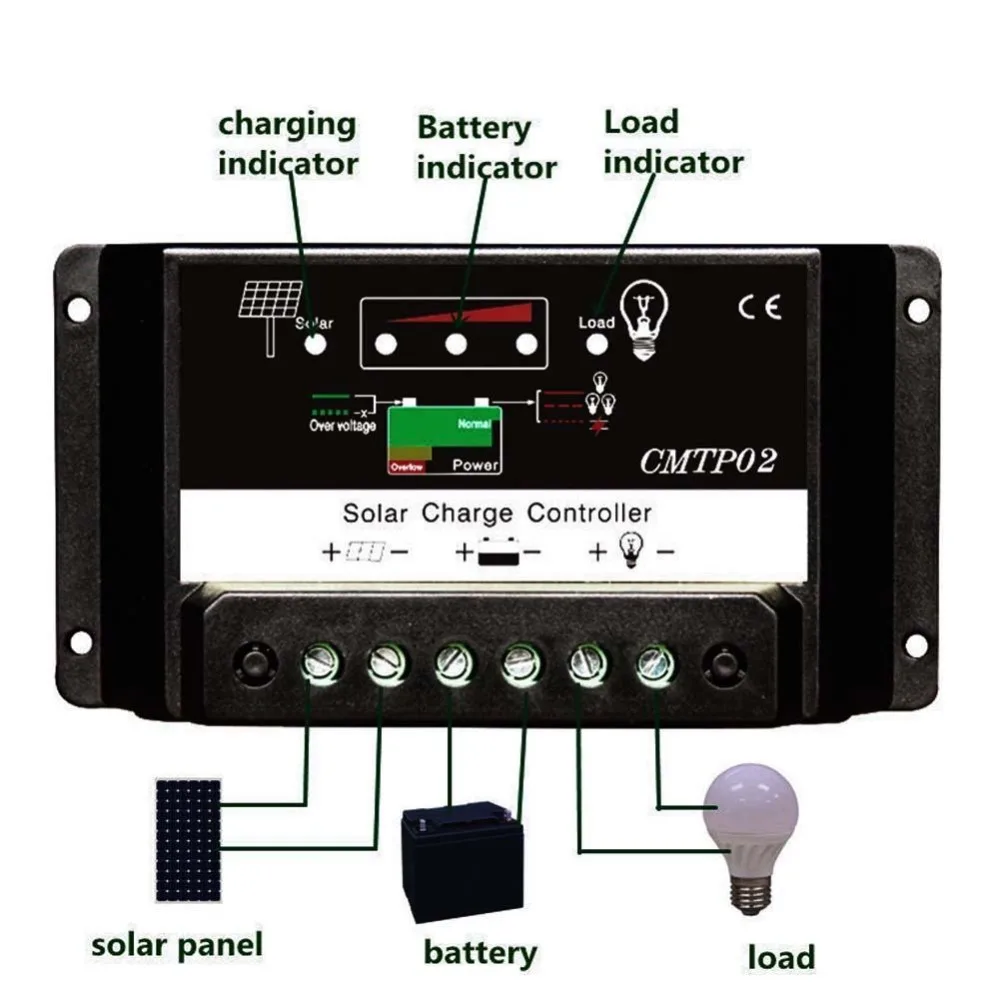

3. Укажите светильник и кнопку
. Когда красный светодиодный (заряд) включен, аккумулятор заряжается сильно; Когда красный светодиодный мигает, аккумулятор MPPT заряжается при постоянном напряжении; Когда красный светодиодный-это oft-зарядка
. Когда зеленый светодиодный (нагрузка) включен, нагрузки работают; Когда зеленый светодиодный (нагрузка) выключен, загрузка выключена.
. Три светодиода, меняющие цвет (аккумулятор), когда светильник красный, это означает низкое напряжение, зеленый, указывающий полный заряд батареи, оранжевый, указывающий нормальное состояние.

Светодиодный изменяющий цвет рабочее напряжение указывает область:

Светодиодный изменяющий цвет

12V

24V

Красный светодиодный

10,5 V-11V

21V-22В

Оранжевый Светодиодный

10,5?11V-13,7 V

21?22 в-27,4 В

Зеленый светодиодный

? 13,7 V

? 27,4 V

4. Параметры

Номинальная Vo1tae

12 В/24 В

МаксТок холостого хода

5A

10A

15A

20A

30A

4OA

60A

Вход диапазон напряжения

12V?20V/24

Длина? 1 м
Зарядка петля Висячие

<250mV

<250mV

<250mV

<250mV

<250mV

<250mV

<250mV

Длина? 1 м
Разряда петля Висячие

<50mV

<50mV

<50mV

<50mV

<50mV

<50mV

<50mV

Полная зарядка крой

1,37 V?14,4 V/27,4 V?28,8 в/54,8 в?57,6 в (данные при отсутствии нагрузки)

Низкого напряжения

10,5 V?LlV/21V?24V

Температура компенсация

-3мВ/°/Сотовый телефон
