Драйвер светодиодной подсветки ЖК телевизор Повышающий Модуль постоянного тока

Драйвер светодиодной подсветки ЖК телевизор Повышающий Модуль постоянного тока

Описание:

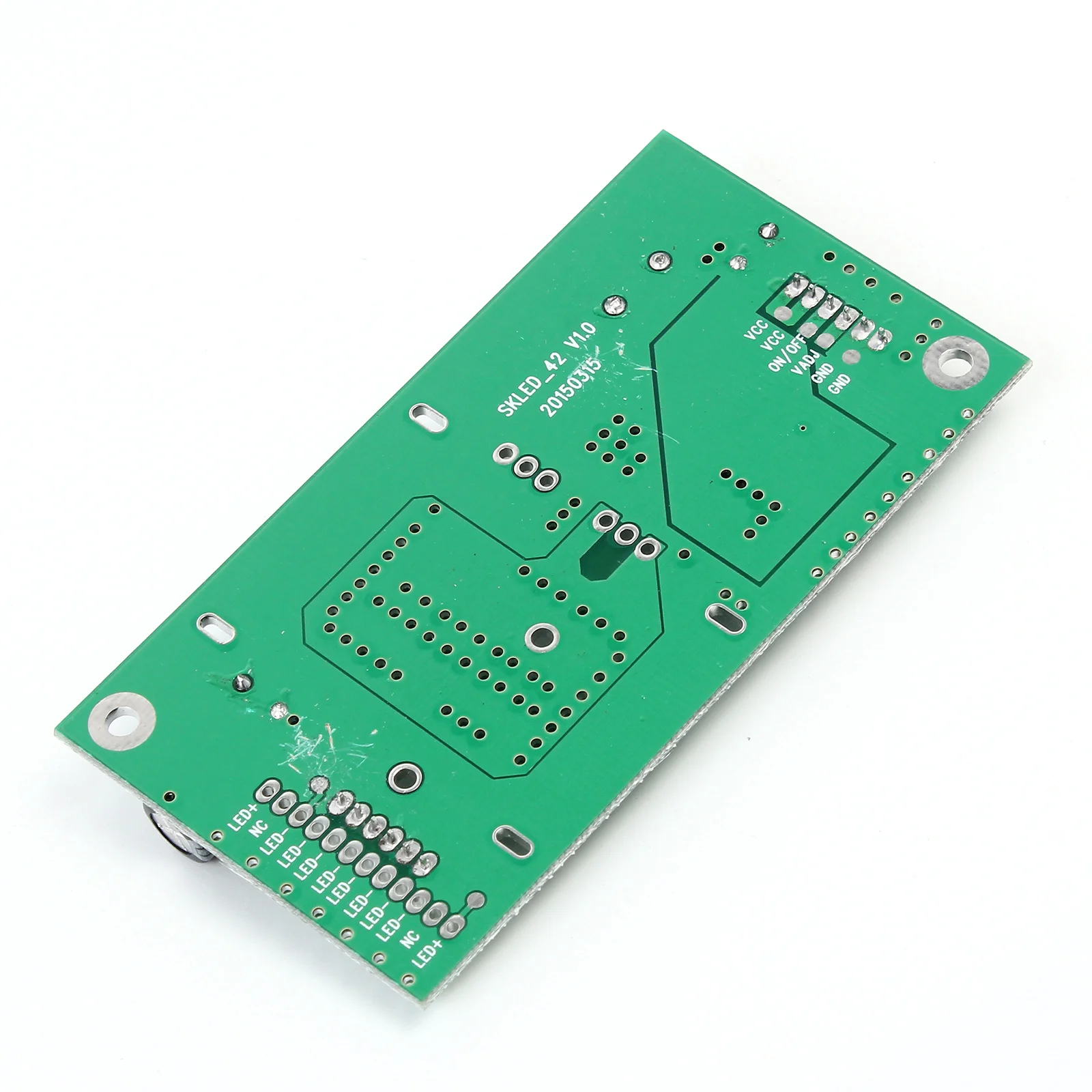

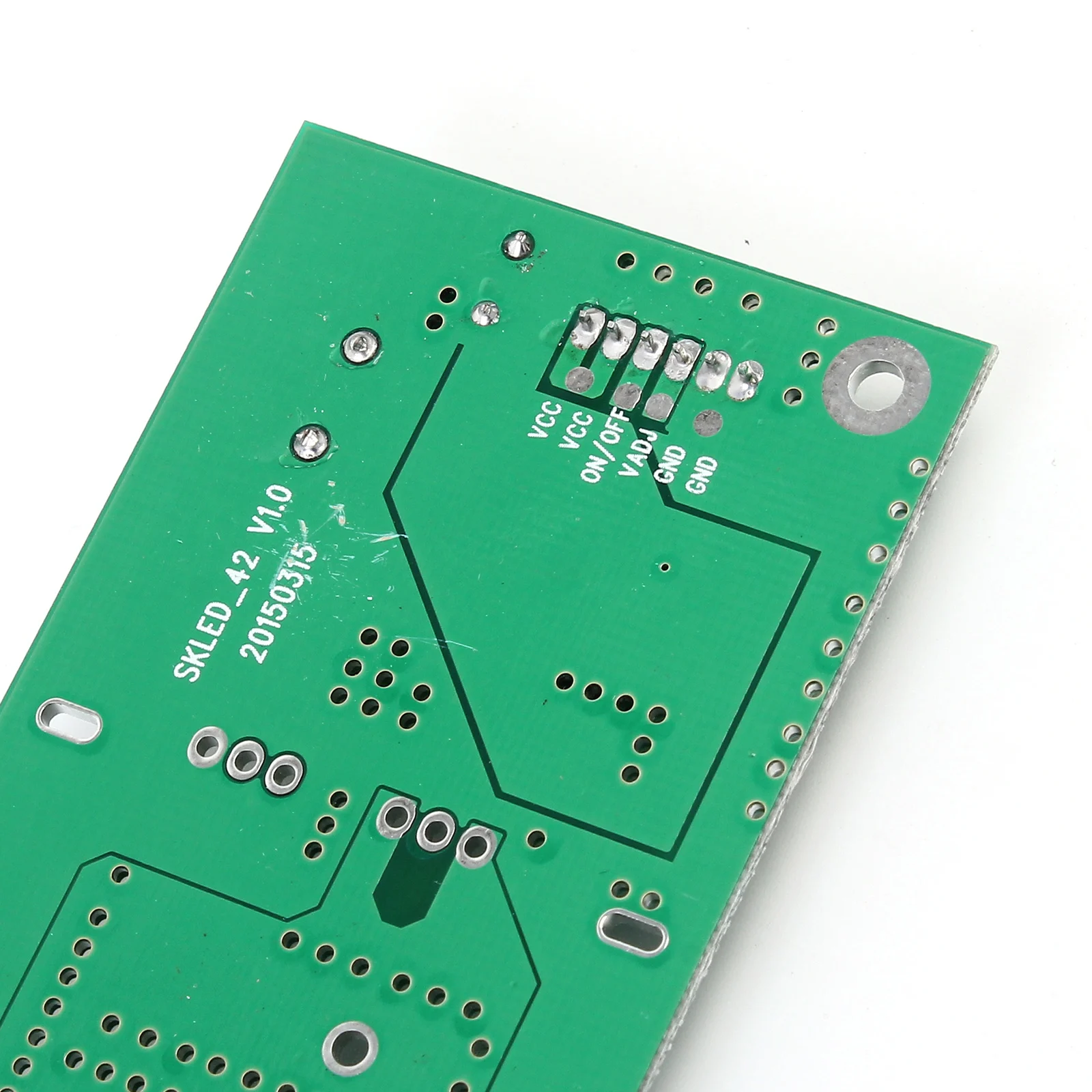

Общий электронный символический код подсветки:
1. VCC: положительное напряжение питания, напряжение цепи (напряжение, как правило, 12 В или 24 В)
2. Вкл/Выкл, ВКЛ, Ен, он: Переключатель Сигнала pin-код
3. ШИМ, PDIM,VDAJ,BL-PWM: Яркость регулировки pin-код
4. GND: Заземление (отрицательный электрод)
5. Светодиодный +: Положительный электрод светильник светодиод (лампа)
6. Светодиодный-: Отрицательный электрод из светильник светодиод (лампа)

Применение:

Характеристики продукта:

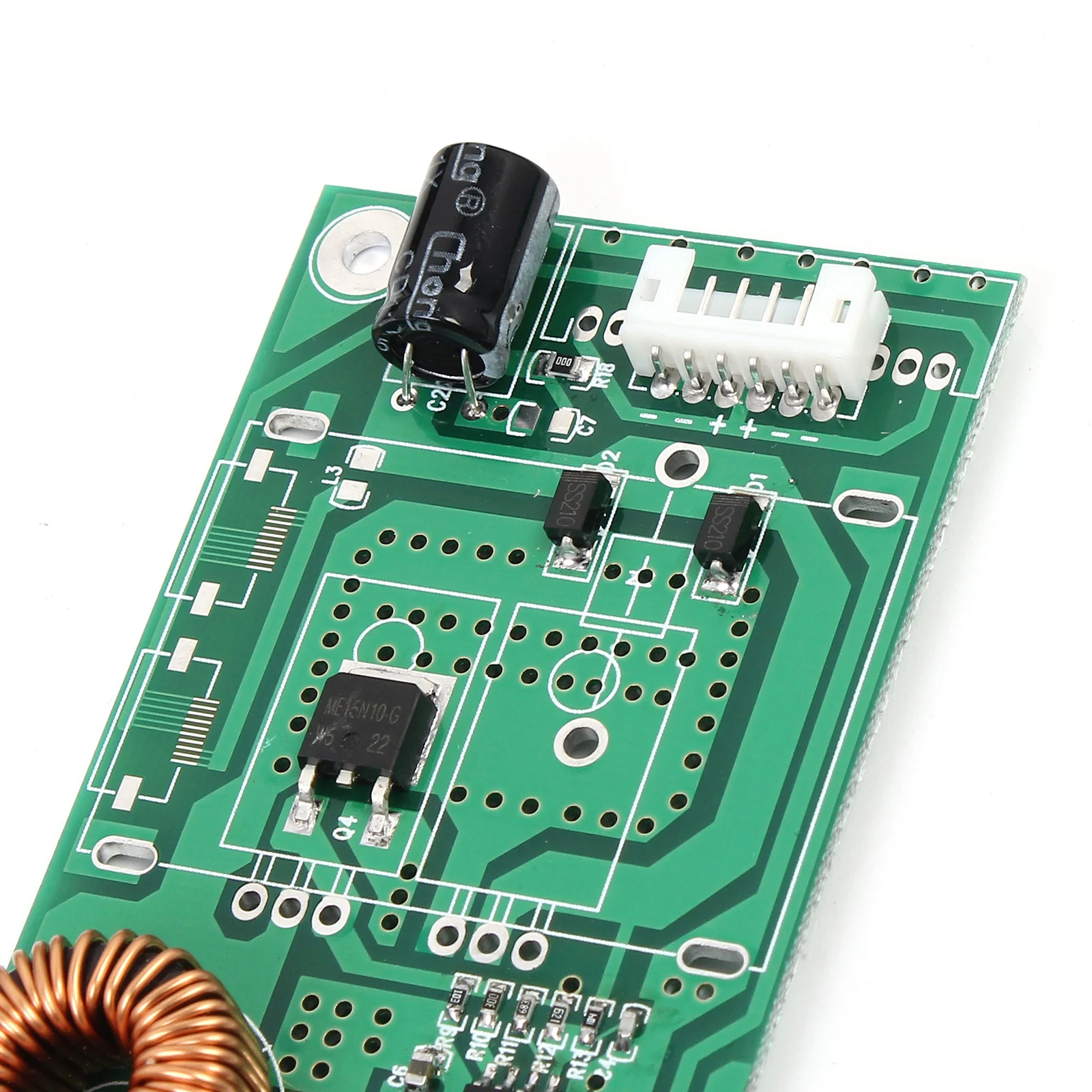

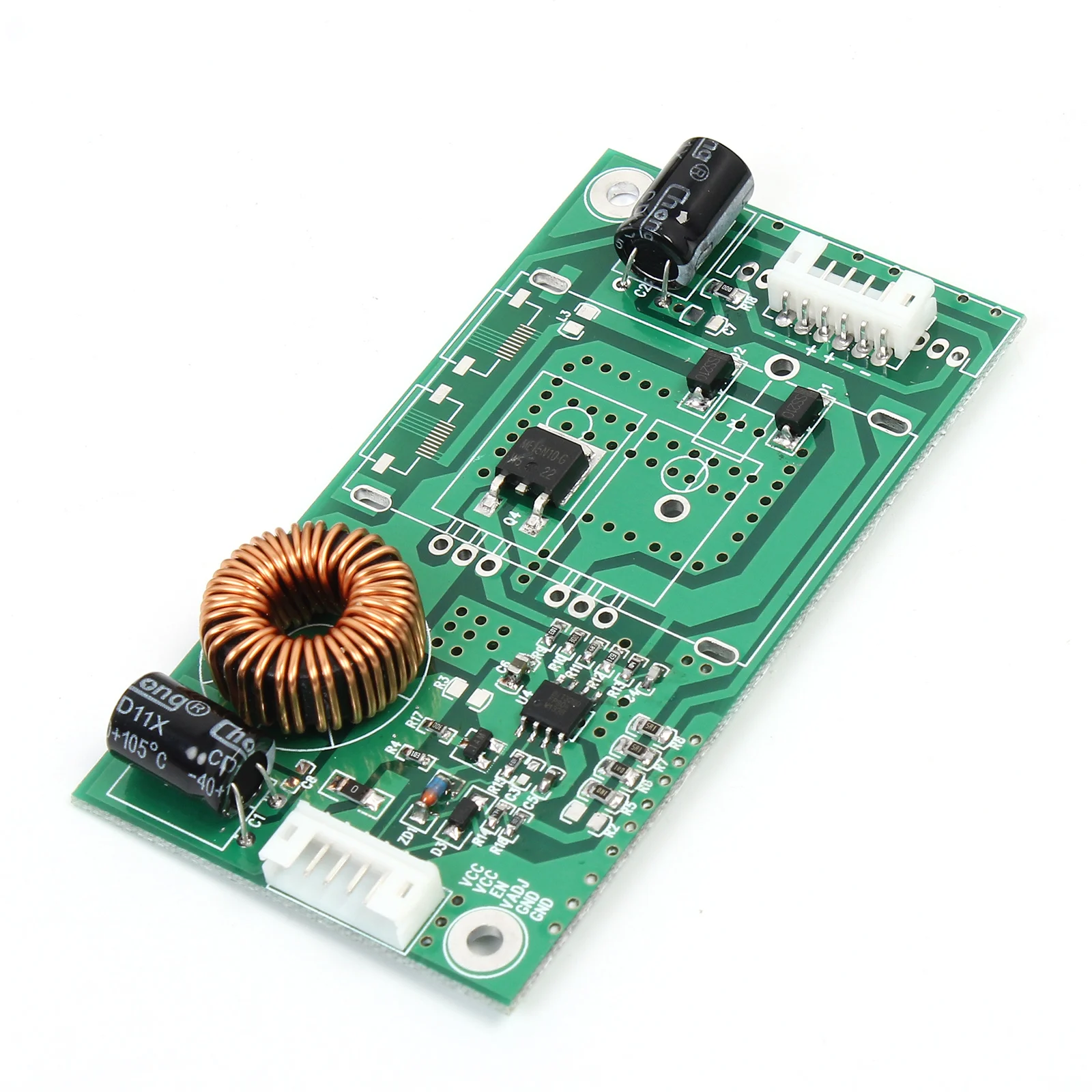

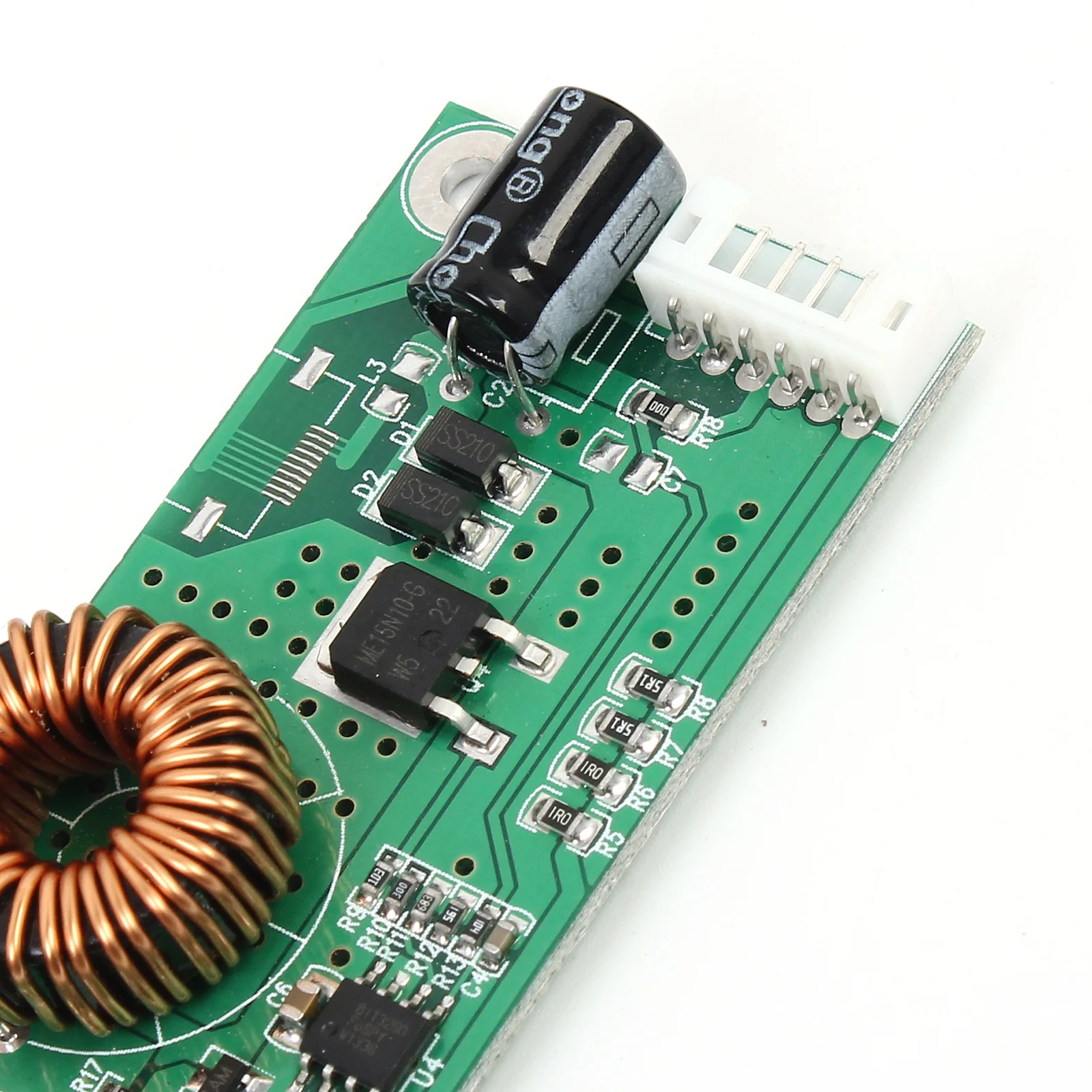

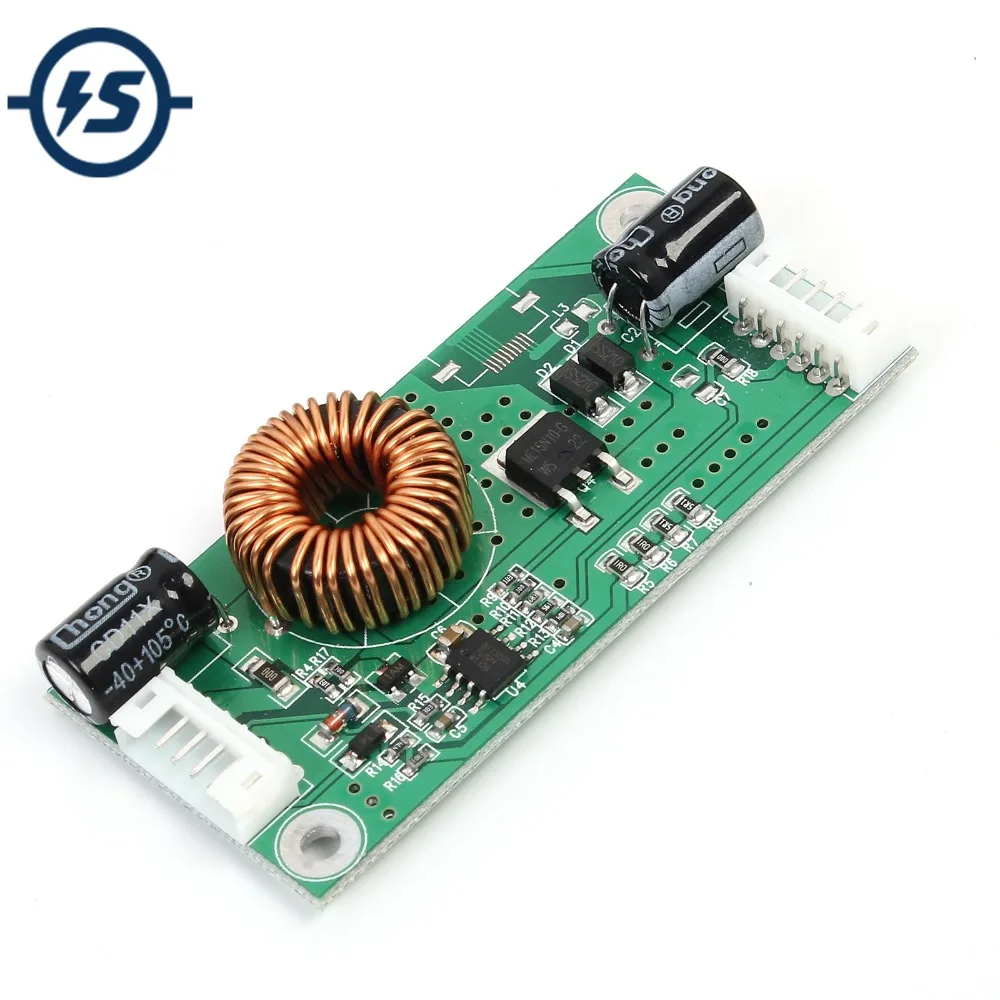

Светодиодный драйвер лампы с подсветкой, плата постоянного тока
· BOOST структура
· Эффективность преобразования достигает более 92%
· Низкое тепловыделение прибора, Стабильности, иметь более длительный срок службы
· PCB небольшой, тонкий дизайн, ошибка контроля тока в пределах ± 5%
· Вы можете использовать блок питания 12 В, чтобы уменьшить стоимость системы!
· Этот продукт является платой постоянного тока, напряжение автоматически адаптируется
· Повышение температуры контролируется при температуре около 25 градусов (повышение температуры = температура поверхности устройства-температура окружающей среды)
· Предельные параметры:
Когда вход до 24 В: выход = 75 в выход = максимум 720 мА или 60 Вт
Когда 12 В вход: Vout = 75 в Iout = максимум 400 мА или 30 Вт

Полезный совет:

Концевой параметр означает максимальная емкость, когда продукт находится в процессе применения. На самом деле, пожалуйста, под ограничительными параметры, чтобы обеспечить надежность продукта при использовании.
