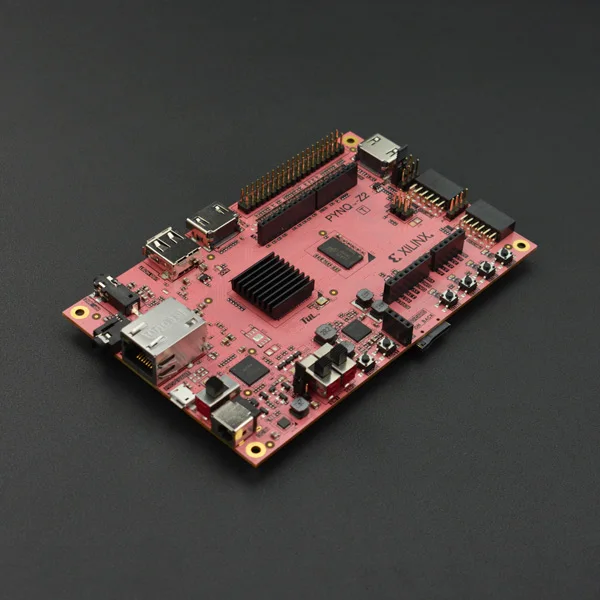

PYNQ-Z2-это плата развития FPGA,ВозьмитеZYNQ XC7Z020 FPGA является ядром, используя преимущества программируемого логического и Arm процессора в ZYNQ для создания мощной встроенной системы. Система с открытым исходным кодом PYNQ позволяет встроенным пользователям программирования полностью использовать Xilinx без проектирования программируемых логических схем. Функция ZYNQ SoC использует Ethernet в качестве метода связи между ПК и платой. В дополнение к поддержке традиционного режима разработки ZYNQ, эта плата может также поддерживать Программирование Python для SoC, и код может быть разработан и отлажен непосредственно на PYNQ-Z2. Программируемые схемы логики импортируются как аппаратные библиотеки и могут быть запрограммированы через APIs таким же образом, как и библиотеки программного обеспечения импортируются и программируются.

PYNQ-Z2 оснащен Ethernet, входом/выходом HDMI, входом микрофона, аудиовыходом, интерфейсом Arduino, интерфейсом Raspberry Pi, 2 модами, пользовательскими светодиодами, кнопками и переключателями. Совместим с Raspberry Pi соединителями, Arduino экранированными соединителями и Pmod соединителями для поддержки широкого спектра удлинителей аксессуаров, и эти интерфейсы также могут быть использованы в качестве GPIOs.

PYNQ является аббревиатурой Python на Zynq. Это основа разработки программного обеспечения, которая руководит дизайном интерфейса между аппаратным слоем, слоем драйвера и слоем приложения. PYNQ framework использует высококачественную упаковку для реализации основных деталей реализации FPGA и верхнего слоя приложения. Разделение позволяет разработчикам приложений верхнего уровня осуществлять вызов модулей FPGA с помощью программирования Python. ЕгоПодходит для крупных дизайнеров и разработчиков, может помочь пользователям достичь различных высокопроизводительных встроенных приложений, в том числе: параллельная аппаратная реализация,Высокая скорость обработки видео,Аппаратного ускорения алгоритм,Обработка сигнала в реальном времени,С высокой пропускной способностьюВвода/вывода,Низкая латентность управления.

PYNQ сочетает в себе все преимущества ZYNQ и Python и может быть объединен с расширительной платформой DF arduino и расширительной платформой Raspberry Pi; Он может быть широко использован в машинном обучении, исследованиях и прототипировании.

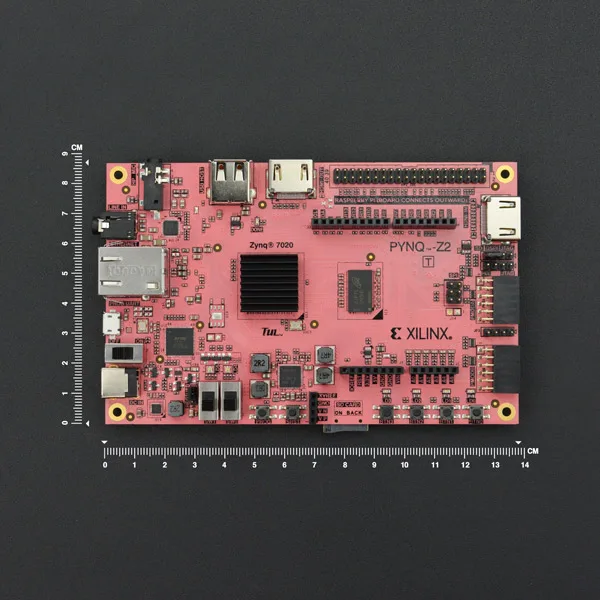

Физические размеры

87 мм* 140Мм

ZYNQ XC7Z020-1CLG400C информация о материнской плате:

Двухъядерный процессор 650 МГц Cortex-A9

Контроллер памяти DDR3 с 8 каналами DMA и 4 высокопроизводительными портами AXI3 slave

Периферийный контроллер с высокой пропускной способностью:1G Ethernet, USB 2,0, SDIO

Периферийный контроллер с низкой пропускной способностью:SPI, UART, CAN, I2C

ОтПрограммирование с помощью JTAG, Quad-SPI flash и microSD карты

Artix-7 серии Программируемый логический

13300 ломтиками, каждый с четырьмя 6-вход LUTs и 8 триггеров

630 КБ быстрый блок RAM

4 ломтика управления часами, каждый из которых имеет фазовую петлю (PLL) и смешанный режим управления часами (MMCM)

220 DSP ломтики

Аналого-цифровой преобразователь On-chipXadc)

Хранение:

С16 бит @ 1050 Мбит/с 512 Мб DDR3

16 Мб Quad-SPI флэш-памяти с завода-запрограммирован Глобальный идентификатор (совместим с 48-бит EUI-48/64TM).

Слот MicroSD

Источник питания:

Со стороныUSB или любой источник питания 7V-15V

USB и локальных сетей:

Gigabit EthernetPHY

USB-JTAG программирования цепи

USB-UART мост

USB OTG PHY (только хост)

Аудио и видео:

У3,5-битный разъем TRRS с 24-битным ЦАП и поддержкой протоколов I2S

3,5 мм линейный вход jack

HDMI порт приема (вход)

Порт источника HDMI (выход)

Переключатели, кнопки иСветодиодный:

4 кнопки

2 передвижные переключатели

4 светодиода

2 RGB светодиоды

Расширительный разъем:

Двумя стандартамиPmod порт

16 интерфейсов FPGA I/O (поделитесь 8 контактами с интерфейсом Raspberry Pi)

Arduino Щит разъем

24 FPGA I/O

6 аналоговых входов XADC с одним концом 0-3,3 В

Raspberry Pi разъем

28 FPGA I/Os (общий 8 с интерфейсом Pmod A)

Pynq-Z2 Совет по развитию x1
