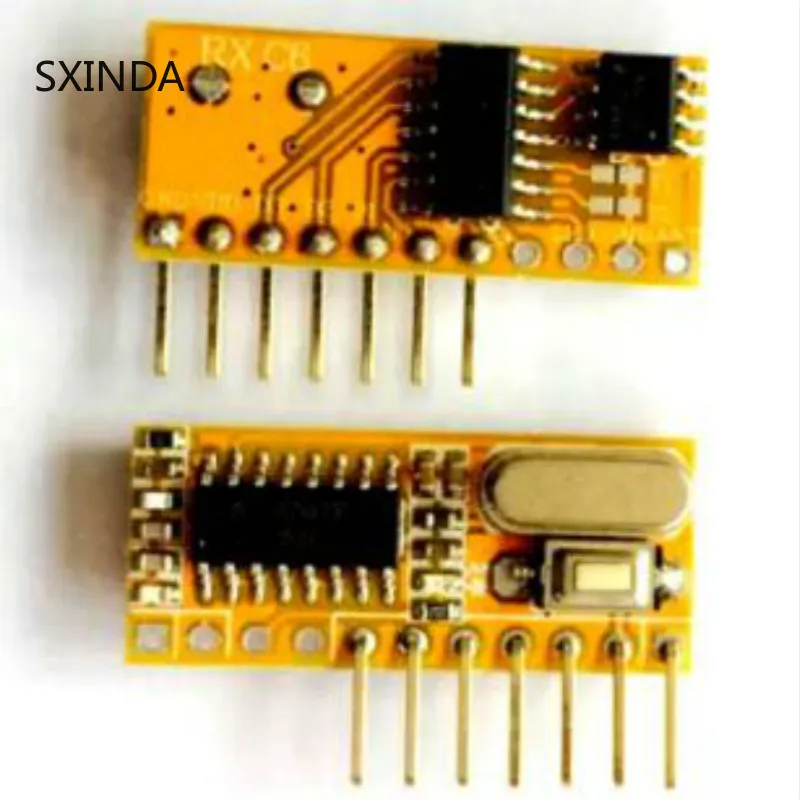

5 шт. RXC6 высокая устойчивость сверхгетеродинное обучение с декодированием

Информация о продукте:

Rx-c6 Супергетеродинный приемник декодирования код обучения беспроводной модуль приемника является экономически эффективным ISM полоса модуль приемника. При высокой чувствительности приема и низкой цене некоторые низкокачественные продукты могут избавиться от ограничений, только используя суперрегенеративные модули из-за высокой цены, что повышает устойчивость и надежность низкоклассных беспроводных продуктов, улучшает качество и качество продуктов и укрепляет конкурентоспособность продуктов. Беспроводной вход сигнала к выходу сигнала передачи данных без какой-либо дополнительной цепи. Используя свою систему декодирования данных, он может легко реализовать развитие беспроводных продуктов. Выходной режим может быть отрегулирован, чтобы адаптироваться к различным пользователей. Пульт дистанционного управления с 2260, 2262, 2240, 1527 и другими входами с помощью нескольких чипов может быть совместим с режимом кода.



Характеристики продукта:

(1) Чувствительность приема достигает-110 дБм; (2) Рабочая частота: 315 МГц, 433,92 МГц. 330 МГЦ. 390 МГц. 418 Мгц (специальная частота может быть настроена в соответствии с требованием заказчика)

(3) источника питания Диапазон входного напряжения: 3,3 v-5,5 v;

(4) оповещение о низком потребеление энергии, 5,0 v @ 433,92 МГц, 3,8-4.1mA; 5,0 V @ 315 МГц,

2,5-2,8 мА; Постоянная скорость передачи данных до 2,4 k (Манчестер код)

(5) хорошая селективность и скручивающаяся способность к торможению, легко проходящая CE/Fcc Международная сертификация;

(6) Хорошая способность подавления радиации, множественные приемные модули могут работать вместе (то есть, одна отправка и несколько прием) и не будут мешать друг другу, И использование вместе не влияет на расстояние приема.

(7) Диапазон температур: - 30-85 ℃, даже при суровых условиях температура может работать нормально;

(8) 28 12,5 5,00 (мм).



Описание положения ноги:

Слева направо, ANT, GND, светодиодный, SW, VT (не нужен), D0, D1, D2, D3, VDD, GND

ANT: антенна

GND, источника питания

Светодиодный: Внешний индикатор

SW: внешние кнопки учебной тревоги

VT: пульт дистанционного управления с индикацией сигнала, общим концом данных

D0-d3: Длина ступни

VDD: Мощный положительный полюс

GND: мощность заземления





(10) Режим выхода: самоблокировка, блокировка и блокировка по желанию;



1. Режим по умолчанию (T2 и T1 подвесные)-это Режим инширования, с действительным входом сигнала, соответствующий выходной сигнал имеет выход, а выход автоматически замедляется, когда нет действительного сигнала.



2. Задняя часть платы (заземленная T2, подвесная T1) находится в режиме самоблокировки, с эффективным входом сигнала, и переворачивается соответствующее состояние сигнала на выходе, И ранее высокий уровень производства станет низким, и, соответственно,.



3. Задняя Часть платы (T2 подвесная, T1 заземленная) находится в режиме блокировки, с действительным входом сигнала, соответствующим выходным сигналом и другими закрытыми. Индикация сигнала; Когда есть действительный вход сигнала, VT выводит высокий уровень, и когда действительный сигнал исчезает, VT выводит низкий уровень.



Способ совпадения кода:

Пресс и удерживайте кнопку исследования в течение 2 секунд и исследование индикатор будет светильник начнется после, указывая, что в режим обучения была введена. Отпустите кнопку обучения и нажмите на какую-либо кнопку на пульте дистанционного управления, чтобы мигать 4 раза, указывая на успех обучения, а затем выйти из режима обучения.



Способ очистки кода:

Держите нажмите и удерживайте кнопку исследования, индикатор светильник будет оставаться на экране, и индикатор светильник будет выключен примерно через 8 секунд, что означает, что все коды были очищен успешно.



Применение:

(1) RKE; (2) дистанционный Открыватель дверей; (3) Беспроводная сигнализация безопасности; (4) занавес с дистанционным управлением; (5) беспроводной промышленный контроллер; (6) Беспроводная передача данных.

Обратите внимание:

Если расстояние сродства находится далеко, лучше подключить антенну с длиной волны 1/4, как правило, с использованием одного проводника 50 Ом, длина антенны 315 м составляет около 23 см, 433 м-около 17 см;
Положение антенны также влияет на эффект приема модуля. Во время установки Антенна должна быть максимально прямой, вдали от Корпуса защиты, высокого напряжения и источника помех.

Когда используется, режим приема частоты и декодирования должен совпадать с передачей
