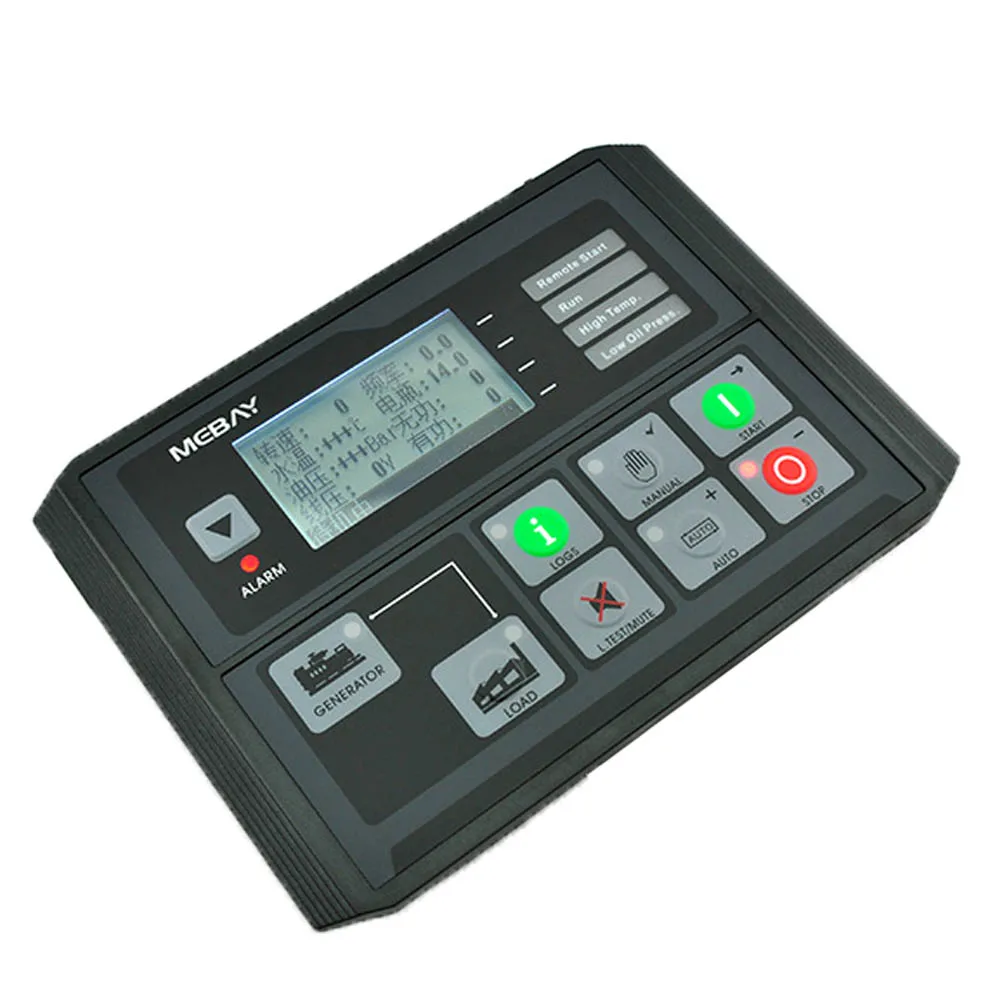

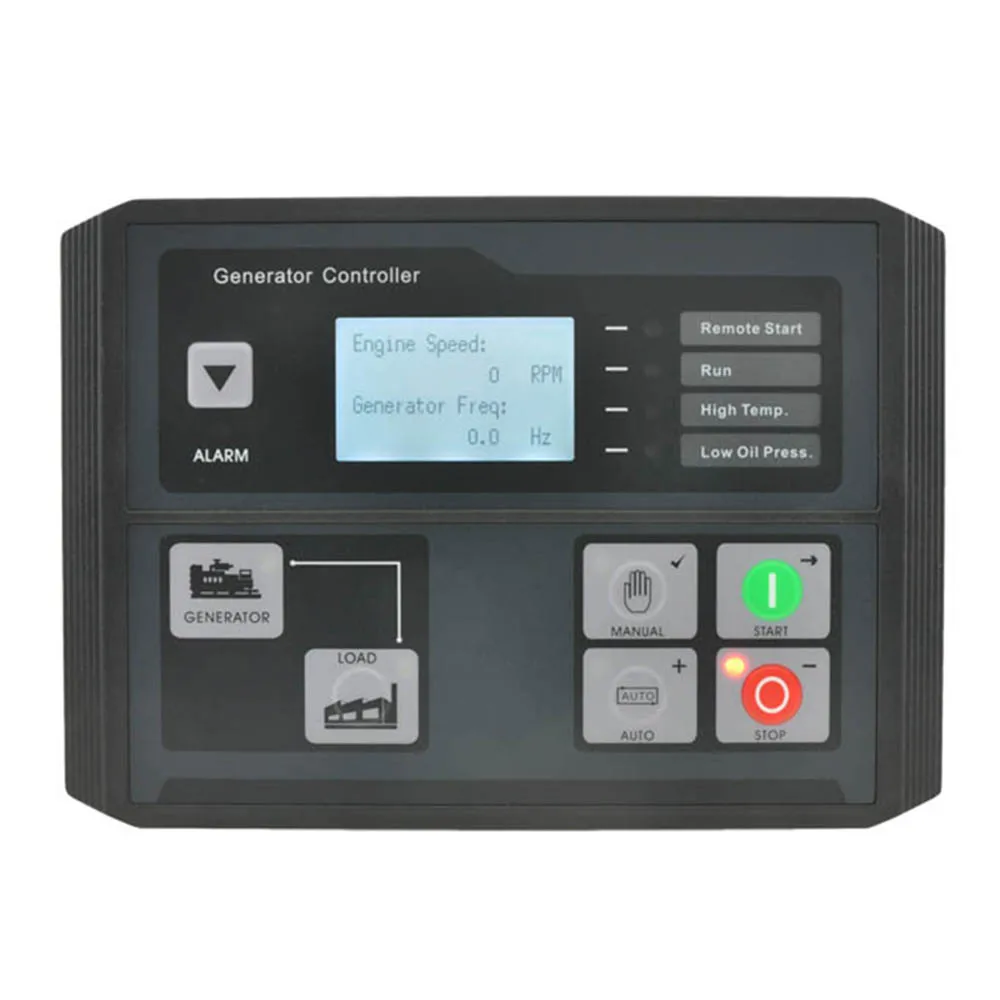

Краткое описание

Этот контроллер серии предназначен для запуска genset, остановки, мониторинга параметров, проверки неисправностей, а также настройки данных.

Матричный ЖК-дисплей адаптирован к этому контроллеру, что относительные ошибки могут отображаться непосредственно. Генератор будет остановлен, как только он не сможет работать плавно.

Есть варианты интерфейса на китайском/английском языках, больше языков можно установить в соответствии с запросом пользователя. Все параметры могут быть настроены через передние лицевые кнопки или используйте программируемый интерфейс RS485 для регулировки через ПК. Он может быть широко применен для всех видов автоматической системы управления генераторов.

Особенности:

Есть две модели серии DC4xD.

DC40D: используется для автоматизации одной машины. Запуск/остановка через удаленный стартовый сигнал.

DC42D: на основе DC40D он добавляет мониторинг сети и AMF (автоматическое переключение сети/генератора), особенно подходит для системы автоматизации, состоящей из сети и генератора.

Основные характеристики:

Используется технология u Micro-procession.

U 128*64 ЖК-дисплей с подсветкой, языковой интерфейс (китайский/английский), языковой набор пользователя при необходимости.

U с RS485 портом связи, может достичь «трех удаленных» функций через протокол MODBUS.

Конфигурация параметров u: позволяет пользователям изменять настройки и хранить их. Все параметры могут быть установлены через ПК или через порт связи RS485, включая настройку передней стороны.

U-датчик может быть самостоятельно определен с помощью передней кнопки или программного обеспечения ПК.

U адаптируется к 3P4W,1P2W,2P3W (120В/240В, 50/60 Гц)

Вы собираете и отображаете различные параметры двигателя и генератора.

УВсего 8 выходов реле, среди которых 6 релейных выходов могут быть самостоятельно конфигурируемыми; 3 датчика имитации входных разъемов, входной Тип настраивается и три вида единиц могут быть установлены.

Вы можете выбрать различные условия кривошипа (RPM, частота, давление масла).

Защита от u управления: Автоматический запуск/остановка генератора, передача нагрузки (контроль ATS) и идеальный дисплей и защита от сбоя.

U-стандартная Водонепроницаемая Резиновая прокладка. Водонепроницаемость может достигать IP55.

Дизайн модуля u: все соединения адаптированы к европейским разъемам, так что установка, подключение, ремонт и замена могут быть более легко.

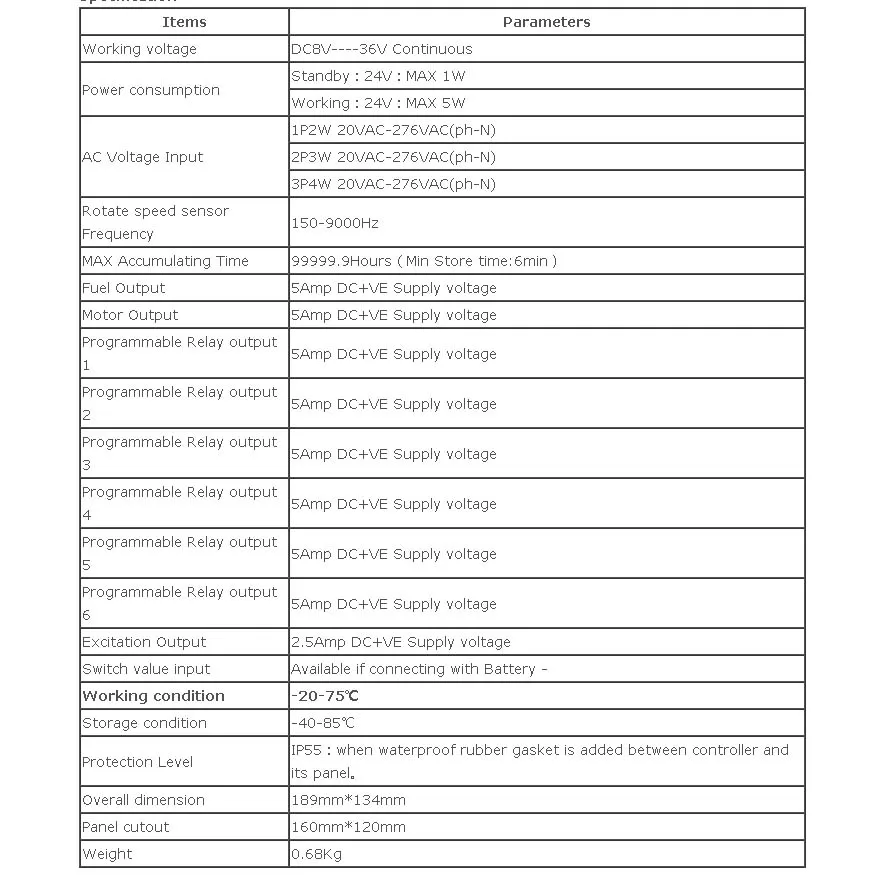

Параметры

U двигатель об/мин

Температура воды двигателя u

Давление масла двигателя u

Температура топлива двигателя u

Температура цилиндра двигателя u

Уровень топлива двигателя u

Напряжение батареи двигателя u

Время работы

Время накопления u

Обратный отсчет обслуживания u

U-образное напряжение 3P (только для DC42D)

U генератор 3P фазовый L-N напряжения

U генератор 3P фазовый L-L напряжения

U генератор 3P ток A

U генератор частоты Гц

U генератор коэффициент мощности COS & phi;

U генератор активная мощность кВт

U генератор кажущаяся мощность KVA

U генератор реактивной мощности KVar

Контроль

U Аварийная остановка

Ручное Пуск/остановка

U автоматический запуск/остановка

U Preheat контроль

U предпоставка контроль топлива

U переключатель управления

U контроль отключения питания

U автоматический контроль холостого хода

Контроль вентилятора охлаждения u

Контроль возбуждения

U AMF (только для DC42D)

Защита

U низкое напряжение батареи

U низкий уровень топлива

Обратный отсчет обслуживания u

U небаланс тока

Датчик давления масла u

U датчик температуры воды открытый

U датчик температуры топлива

U цилиндрический датчик температуры открытый

U датчик уровня топлива

Сбой запуска u

Отключение u Stop

U Аварийная остановка

U низкое давление масла стоп

U высокая температура воды

U высокая температура масла стоп

U высокая температура цилиндра

U низкий уровень воды стоп

Остановка скорости u

U под остановкой скорости

U перечастотная остановка

U под частотой стоп

Остановка перенапряжения u

U под остановкой напряжения

U перегрузки по току

Сигнал потери u RPM
