1. Описание:

Плата защиты литиевой батареи. Она используется для защиты аккумулятора, чтобы предотвратить чрезмерную разрядку или перезарядку батареи во время использования, что приводит к повреждению батареи.

2. Особенности:

1>. Маленький размер.

2>. Простое подключение.

3>. Конкретные вопросы.

4>. Изготовленный на заказ установки.

3. Обратите внимание:

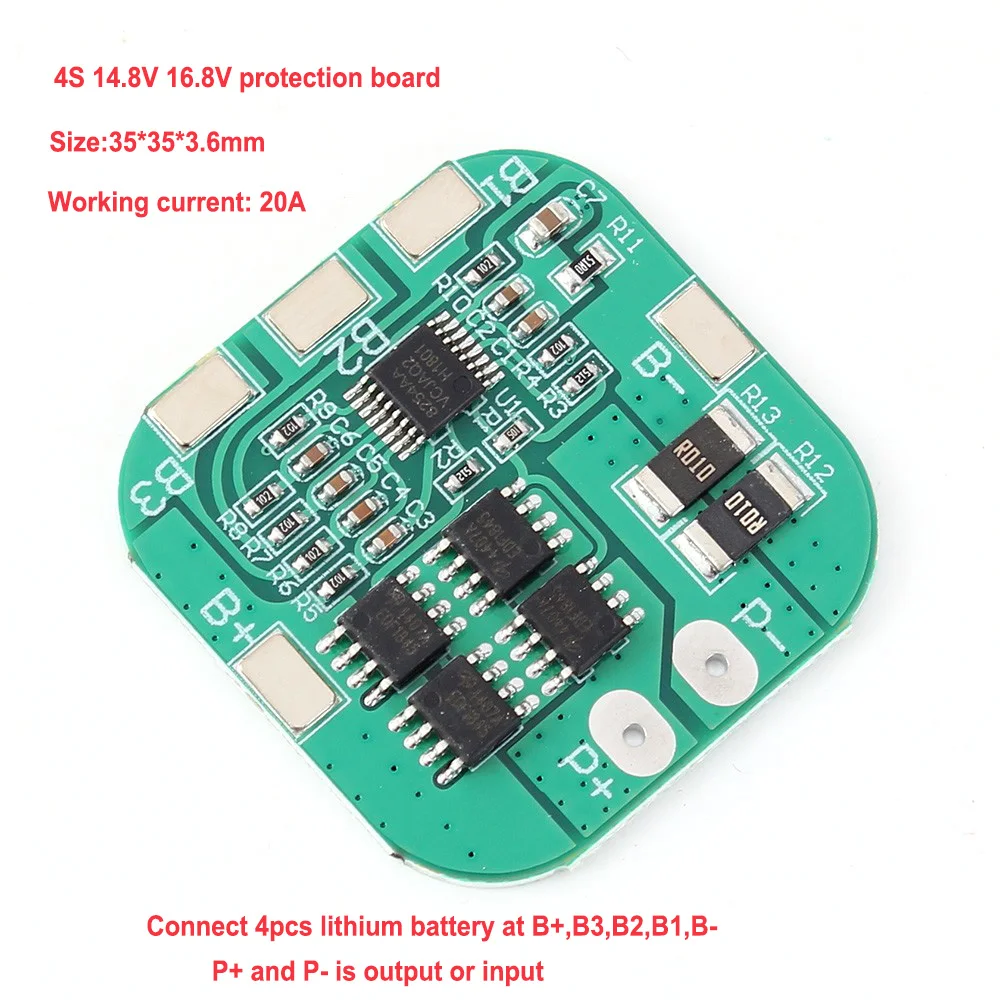

1>. Строго следуйте схеме проводки: 0 В (B-), 3,7 в (B1), 7,4 В (B2), 11,1 В (B3), 14,8 в (B +), не умышленное короткое замыкание!

2>. После подключения провода, он должен быть заряжен до выхода.

3>. В серии 4 батареи, пожалуйста, убедитесь, что напряжение каждой батареи одинаковое. Если он отличается, пожалуйста, заряжайте каждую батарею отдельно, а затем используйте ее в серии. В тесте на разрядку быстро уменьшается напряжение батареи является плохой батареей.

4>. Не смешивайте хорошие батареи с плохими батареями! Чем больше аналогичная емкость аккумулятора или внутреннее сопротивление, тем лучше! (Эффект 2 хороших батарей + 2 плохих аккумулятора = эффект 4 плохих батарей).

4. Осторожно!

1>. Плата защиты аккумулятора не может использоваться для литиевой фосфатной батареи железа, лампы грыжи, ручного электрического дрели аккумуляторной батареи, электрической рыбы электромеханической группы батарей, электрический велосипед аккумуляторной батареи, Детская батарея автомобиля, 775(4A) над двигателем, 1 Вт рыбий глаз светодиодный светильник.

2>. Для разрядных продуктов с током 3A и выше, коэффициент разряда батареи должен быть выше 3C.

3>. Мультипликатор расчет формула:

1C мультипликатор, емкость 2000 мА · ч равна 2ач * 1 = 2А верхний предел рабочего тока.

3C мультипликатор батареи, емкость 2000 мАч равна 2AH * 3 = 6A верхний предел рабочего тока.

4>. В использовании, если аккумулятор горячий, это означает, что мультипликатор батареи не применим. Эта ситуация не может быть использована в течение длительного времени, и аккумулятор будет быстро поврежден.

5. Применение:

1>. Инвертора малой мощности

2>. Аккумулятор для массажера пакет

3>. Светодиодный потолочный светильник, резервный источник питания

4>. Электронные продукты

5>. Солнечная уличная лампа аккумулятор

6>. Мониторинг в режиме ожидания источника питания

6. Обработка неисправностей и решение

Неисправностей в обращении и раствора

Явление вины

Сбой проверки заказа и причину

Метод обработки и гарантия

Не в состоянии выполнить

Подключите соответствующее зарядное устройство для зарядки, затем Измерьте напряжение 4 батарей отдельно. Если одна из батарей имеет напряжение должно составлять менее 2,7 вольт, защитная пластина начнет должен быть защищен.

Подходит для каждой батареи, хорошая батарея и плохая батарея не смешиваются (не может решить, обратитесь в службу поддержки клиентов)

Не удается зарядить

Измерьте напряжение 4 батарей. Если напряжение батареи превышает 4,23 в, защитная пластина начнет защиту от перезаряда.

Подходит для каждой батареи, хорошая батарея и плохая батарея не смешиваются (не может решить, обратитесь в службу поддержки клиентов)

Зарядки/разрядки отказ

B-(0V), B1(3. 7 в), B2 (7,4 В), B3 (11,1 В), B + (14,8 в). Неправильное подключение.

Перепроводка или замена новой платы.

Перезарядка/сбой переразряда

B-(0V), B1(3. 7 в), B2 (7,4 В), B3 (11,1 В), B + (14,8 в). Неправильное подключение.

Перепроводка или замена новой платы.

Защита от разрядки

Проверьте, превышает ли исходный ток нагрузки ток защиты от перегрузки по току защитной пластины.

Замена большей защитной пластины (вне рабочего диапазона, самооплаченный возврат груза)

Компонент псевдо пайки

Компонент имеет штырь, который не подключен к печатной плате.

Саморемонтная Сварка (не может быть решена, свяжитесь со службой поддержки клиентов для возврата)

Компоненты непрерывной пайки

Существует короткое замыкание между двумя или более контактами элемента.

Удалите компоненты и рассасыватель (не может быть решен, свяжитесь со службой поддержки клиентов для возврата)

Пробоя электростатического

При отсутствии электричества Измерьте G, D, S Полюс трубки MOS, любые два контакта положительного сопротивления и обратного сопротивления 0 омега.

Удалите и замените трубку M0S (не может быть решена, не может быть решена, обратитесь в службу поддержки клиентов для возврата)

7. Частота задаваемых вопросов:

1>. Могу ли я использовать эту защитную панель для моей батареи?

О: вам нужно рассмотреть две вещи. Во-первых, сколько струн вашего аккумулятора, вам нужно купить защитную плату, соответствующую количеству струн. Во-вторых, какой материал вашего аккумулятора? У нас есть два вида защитных плит для литий-фосфата железа и полимерных литиевых батарей. Вам необходимо указать конкретную модель батареи в классификации.

2>. Как я могу сказать, из чего сделан мой аккумулятор?

О: вы можете увидеть Номинальное напряжение батареи. И литий-железо-фосфатный аккумулятор, как правило, 3,2 V, и другими батареями, как правило, 3,6 V или 3,7 V. Вы также можете напрямую обратиться к продавцу аккумулятора. Многие покупатели говорят, что мой аккумулятор 18650 или 26650 мягкий мешок, это форма, а не материал! Мы не можем определить параметры защиты аккумулятора в соответствии с этим.

3>. Какую защиту тока я должен выбрать?

О: это зависит от мощности вашего продукта или ограничения потока контроллера. Например, выберите 10A ниже 100 Вт, 20A ниже 200 Вт и 25A ниже 300 Вт. Обратите внимание, что ток защитной пластины не может быть меньше, чем ограничение тока контроллера.

4>. Мой аккумулятор составляет 20 Ач, поэтому могу ли я использовать эту защитную панель?

О: емкость аккумулятора напрямую не зависит от текущего размера защитной панели. Большая емкость-это не большой аккумулятор. Согласно непрерывному току, то есть, чем больше мощность вашего аккумулятора, тем больше ток защитной пластины, которую вы выберете, будет, И он не имеет прямого отношения с вашей емкостью аккумулятора.

5>. Как установить напряжение зарядного устройства?

A: литиевая батарея должна заряжаться специальным зарядным устройством литиевой батареи. Не используйте свинцово-Кислотное зарядное устройство, и свинцово-кислотный заряд может иметь Высоковольтную антипробивную защитную пластину MOS, в результате чего защитная пластина будет перезаряжена и не защищена.

B: Зарядное устройство настройки напряжения: батарейный блок номер * 4,2 V, который является напряжение при зарядке цветных литиевая батарея. Напряжение зарядки для косплея Такуми, кадзики и сукари из литиевая батарея-это номер батареи * 3,60 V, который является напряжение при зарядке для косплея Такуми, кадзики и сукари из литиевая батарея и зарядный ток никель-металл-стандарт 0,2 раз мощности.
