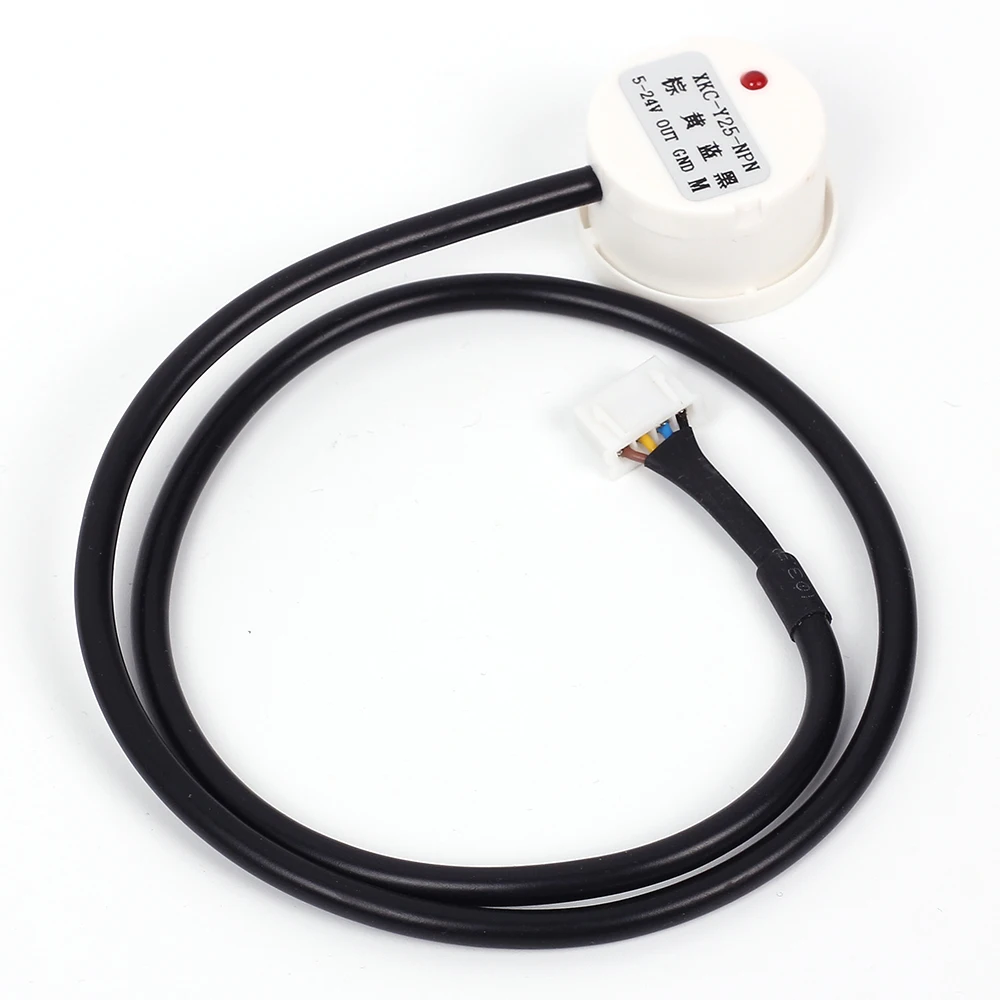

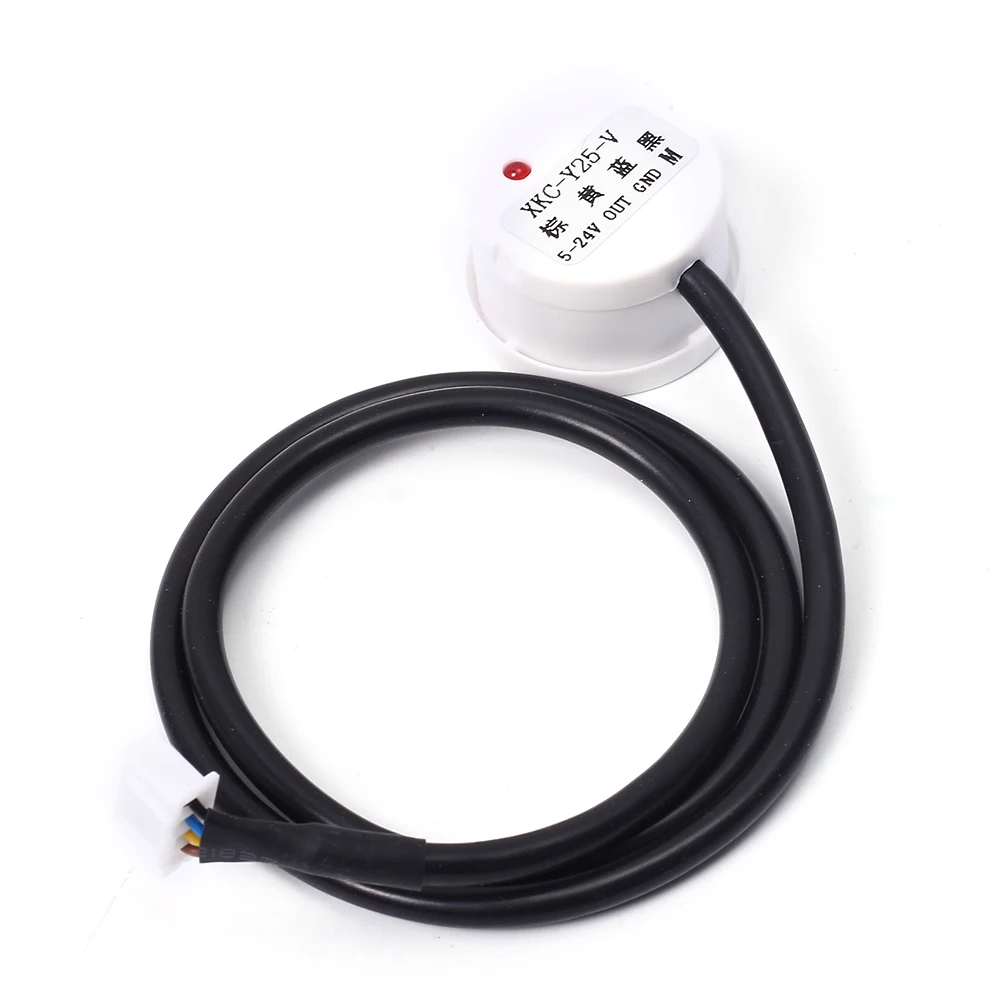

Датчик уровня жидкости для Arduino IP65 IP67 инструмент водонепроницаемый

Датчик уровня жидкости для Arduino IP65 IP67 инструмент водонепроницаемый

1. Описание:

Интеллектуальный бесконтактный датчик уровня жидкости предназначен для обнаружения жидкости с помощью водяного индукционного конденсатора. Когда к датчику нет жидкости, датчик генерирует определенную статическую емкость из-за распределения конденсатора; Когда жидкость медленно поднимается, чтобы приблизиться к датчику, жидкий паразитный конденсатор будет соединяться с этим статическим конденсатором, так что емкость терминала датчика увеличится; Сигнал изменяющейся ёмкости будет входом для управления IC и достижения переключателя сигнала, затем преобразует изменяющееся значение ёмкости в изменение определенного электрического сигнала. Используя определенный алгоритм для обнаружения и определения степени отклонения; Когда отклонение превысило определенное пороговое значение, это означает, что уровень жидкости достигает точки обнаружения.

2. Особенности:

1>. Бесконтактное Обнаружение

2>. Простая установка

3>. Светильник индикатора показывает результат теста

4>. Стабильное Обнаружение

5>. Высокая чувствительность

6>. Сильная способность анти-помех

7>. Поддержка обнаружения различных жидкостей

8>. Регулируемая чувствительность

3. Параметры:

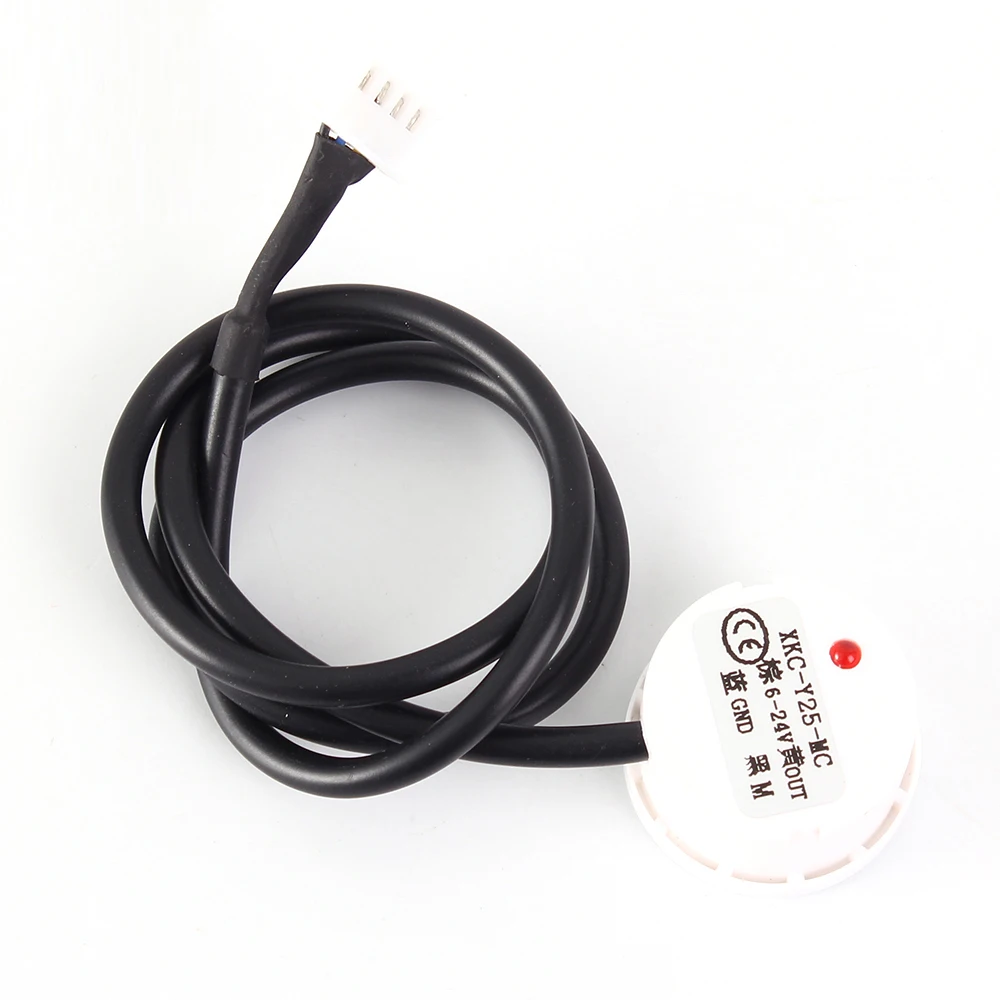

1>. Название продукта: XKC-Y25-MC Интеллектуальный бесконтактный датчик уровня жидкости

2>. Номер товара: XKC-Y25-MC

3>. Рабочее напряжение: 5-12 В постоянного тока 5-24 В

4>. Потребляемая мощность: 5 мА

5>. Выходное напряжение (высокий уровень): Vin

6>. Выходное напряжение (низкий уровень): 0 В

7>. Выходной ток: 1-100 мА

8>. Время отклика: 500 мс

9>. Толщина датчика (чувствительность) Диапазон: 0-20 мм

10>. Материал: АБС-пластик

11>. Значение ошибки: +/-1,5 мм

12>. Водонепроницаемость: IP67

13>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

14>. Диапазон рабочей влажности: 5%-100% относительной влажности

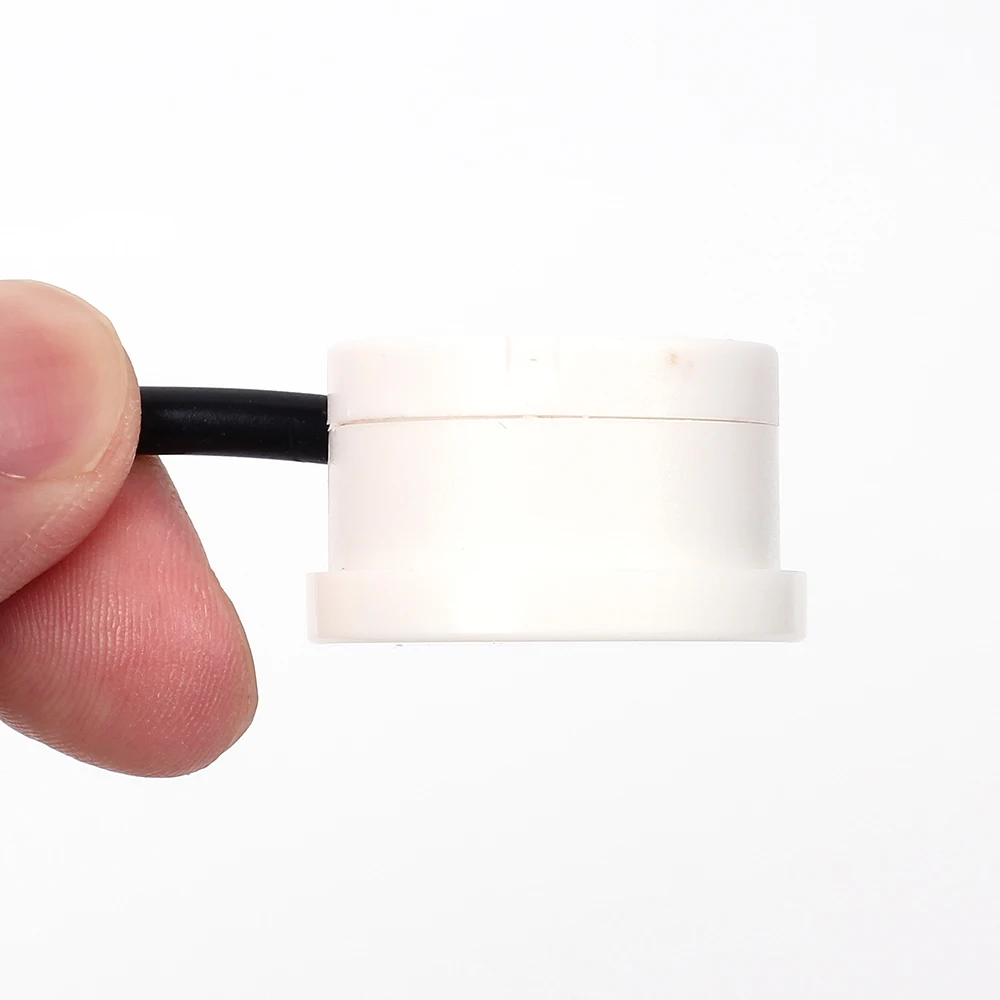

15>. Размер датчика: D28 * 17 мм

16>. Длина: 50 см

4. Функция:

1>. Подходит для неметаллических контейнеров. Нет необходимости повторно обрабатывать контейнер. Непосредственно крепится к поверхности контейнера.

2>. Поддерживает регулируемую чувствительность. Снимите чехол и поверните потенциометр для регулировки чувствительности. Вращение против часовой стрелки повышает чувствительность.

3>. Не нужно напрямую контактировать с жидкостью.

4>. Он не может быть поврежден коррозионной жидкостью, такой как сильная кислота и щелочь.

5>. Это не зависит от примесей, таких как масштаб.

6>. Можно проверить кипящую воду.

7>. Это чисто электронная схема, но не механическая.

8>. Он может проникать в различные неметаллические контейнеры, такие как пластик, стекло, керамика, акрил, резина и так далее.

9>. Он поддерживает обнаружение жидкостей, порошков, гранулированных веществ.

5. Определение штифта:

1>. Коричневый: это VCC. Подключите к положительному DC 5-12V 5V-24V.

2>. Синий: GND. Подключение к отрицательному DC 5-12V 5V-24V.

3>. Желтый: это выходной сигнал терминала.

4>. Черный: отмечен M. Это режим выбора терминала с помощью входного или низкого сигнала. Это обычный открытый выход, если вы не используете черный терминал. Это нормальная выходная мощность при подключении к синему проводу. Выход будет отменен в это время.

6. Использование шагов:

1>. Подключите рабочий источник питания DC 5-12V 5V-24V.

2>. Прикрепите датчик к поверхности контейнера.

3>. Измените жидкость в контейнере или переместите датчик, дождитесь, пока индикатор начнет светильник.

4>. Это правильно, если индикатор включен.

5>. Удалите источник питания и подключите управляемое устройство на выходе.

6>. Повторно подключите рабочий источник питания.

7. Примечание:

1>. Он не может быть в непосредственном контакте с жидкостью, он не может быть помещен внутрь жидкости.

2>. Это может указывать только результат теста светодиодный. Звуковой сигнал не поддерживается.

3>. Он не может проверить металлические контейнеры.

4>. Избегайте установки на входе и выходе воды.

4>. Перед использованием ознакомьтесь с руководством и описанием.

8. Применение:

1>. Водонапорная башня

2>. Очистка сточных вод

3>. Беспилотное орошение

4>. Медицинское оборудование

5>. Аквариум

6>. Умные приборы

9. Часто задаваемые вопросы:

1>. Почему нет индикатора независимо от того, как настроить чувствительность после включения питания?

1,1>. Источник питания не подключен правильно. Проверьте провод питания или замените новый провод.

1,2>. Убедитесь, что Подключите DC 5-12V 5V-24V.

1,3>. Убедитесь, что положительный и отрицательный Полюс источника питания правильный.

1,4>. Производитель уверен, что ваш источник питания работает.

1,5>. Повышение чувствительности.

2>. Почему светодиодный индикатор продолжает работать?

2,1>. Чувствительность слишком высокая, пожалуйста, уменьшите чувствительность.

2,2>. Примеси внутри контейнера образуют отложения или около металлических деталей. Пожалуйста, очистите примеси и держите подальше от металлических аксессуаров.

10. Посылка:

1>.1 шт. XKC-Y25-MC Интеллектуальный бесконтактный датчик уровня жидкости
