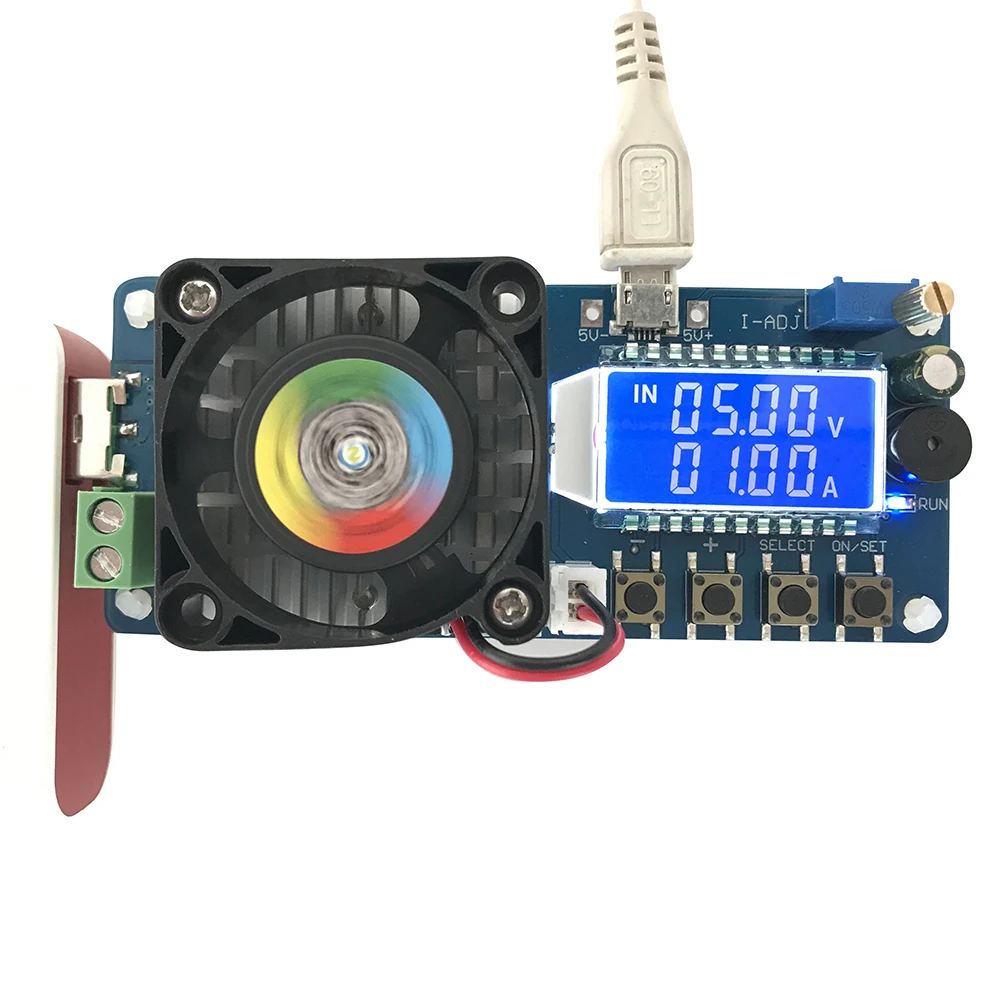

1. Описание:

Промышленный электронный тестер нагрузки с длительным сроком службы использует вентилятор с большим сроком службы, который имеет высокую скорость вращения и сильный ветер. Он поддерживает непрерывную разрядку для бесперебойной работы и подходит для длительного разряда или фабрика проводит испытание на старение продуктов. Он подходит для тестирования мощности выходного тока зарядного устройства, испытания на старение зарядного устройства, измерения емкости нагрузки аккумулятора и т. д.

Его можно использовать в качестве обычной электронной нагрузки, также можно использовать USB Электронные нагрузки, использование жидкокристаллического дисплея, дружественный интерфейс человека-компьютера и отличные показатели производительности, удовлетворяют широкий спектр потребностей тестирования.

2. Особенности:

1>. Поддержка теплоотвода

2>. Высокая точность

3>. ЖК-дисплей HD

4>. Поддержка защиты обратного соединения

5>. Поддержка защиты от перенапряжения

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты под напряжением

8>. Поддержка защиты от перегрева

9>. Поддержка защиты от превышения мощности

10>. Несколько параметров отображаются одновременно

11>. Поддержка функции отключения памяти

12>. Поддержка функции сигнализации

13>. Автоматическое подсчет рабочих часов

14>. Отображение входного напряжения/тока/мощности

15>. Время разрядки/емкость разряда/температура

3. Параметры:

1>. Название продукта: FX35 5A 35W электронный тестер нагрузки

2>. Модель: FX35

3>. Рабочее напряжение: 5 В постоянного тока

4>. Напряжение холостого хода: DC 1,5 V-алюминиевая крышка, 25В

5>. Рабочее напряжение: менее 200 мА

6>. Ток нагрузки: 5A

7>. Мощность: 35 Вт

8. Точность тока: 1%

9>. Точность напряжения: 1%

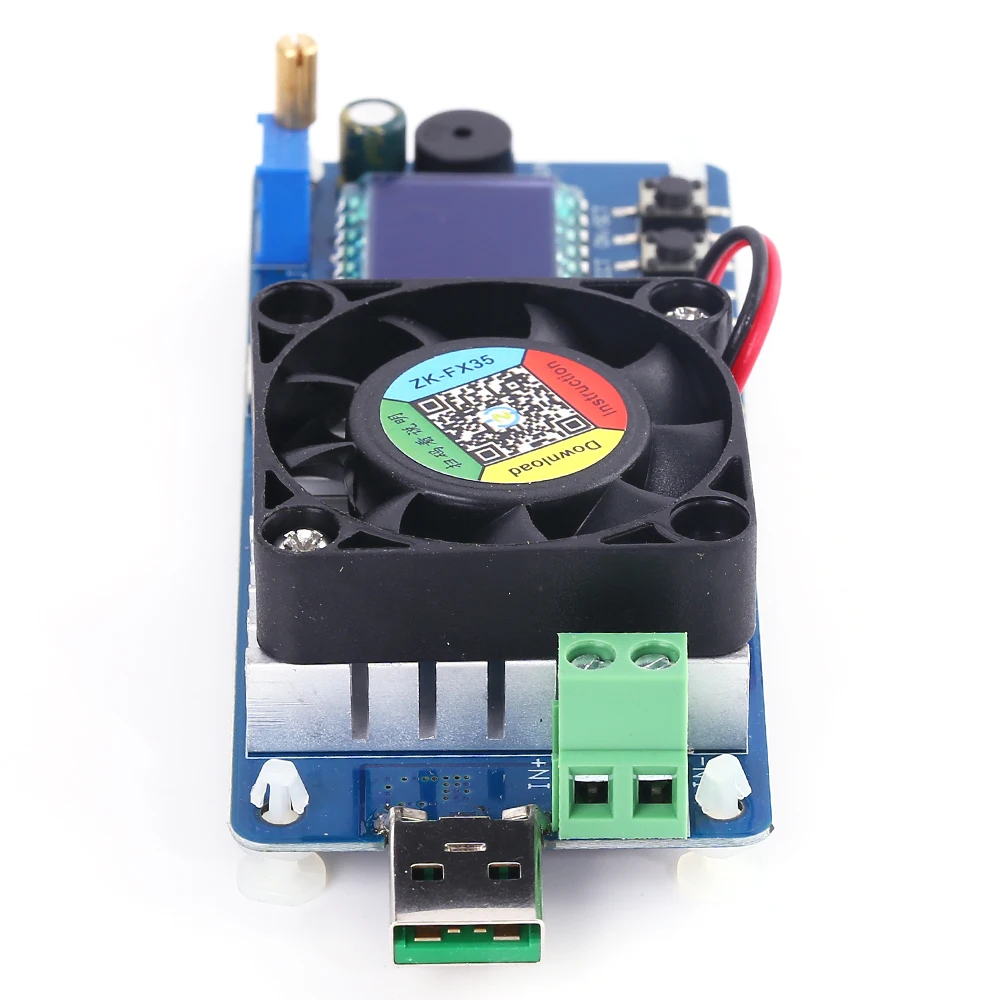

10>. Метод рассеивания тепла: вентилятор + алюминиевый радиатор

11>. Защита от перенапряжения: по умолчанию 25,5 V (регулируемый)

12>. Защита от перегрузки по току: по умолчанию 5.10A (регулируется)

13>. Защита от превышения мощности: по умолчанию 35,5 Вт (регулируется)

14>. Под защитой от перенапряжения: по умолчанию 1,5 V (регулируемый)

15>. Защита от перегрева: по умолчанию 80 ℃ (регулируется)

16>. Скорость вентилятора: 8000 об/мин +/-10%

17>. Рабочая температура:-40 ℃ ~ 85 ℃

18> Рабочая влажность: 0% ~ 95% относительной влажности

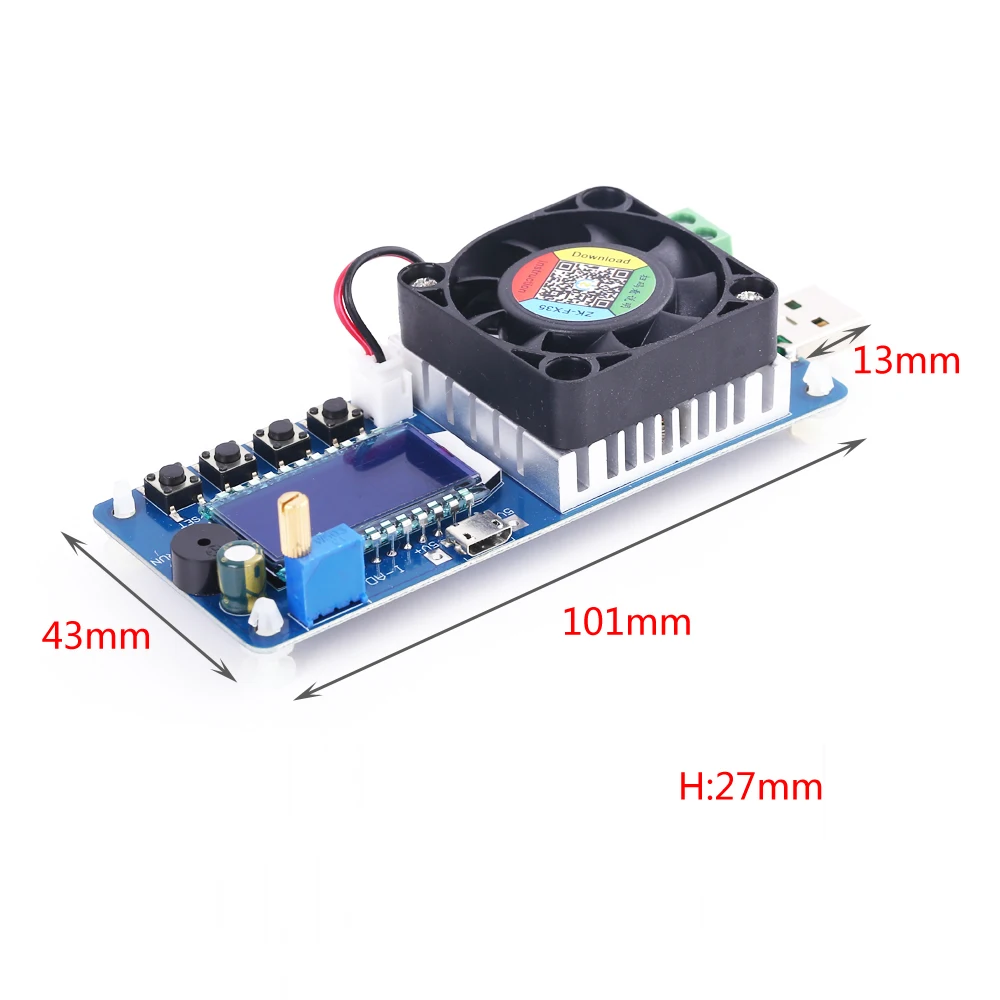

19>. Размер: 114*43*27 мм

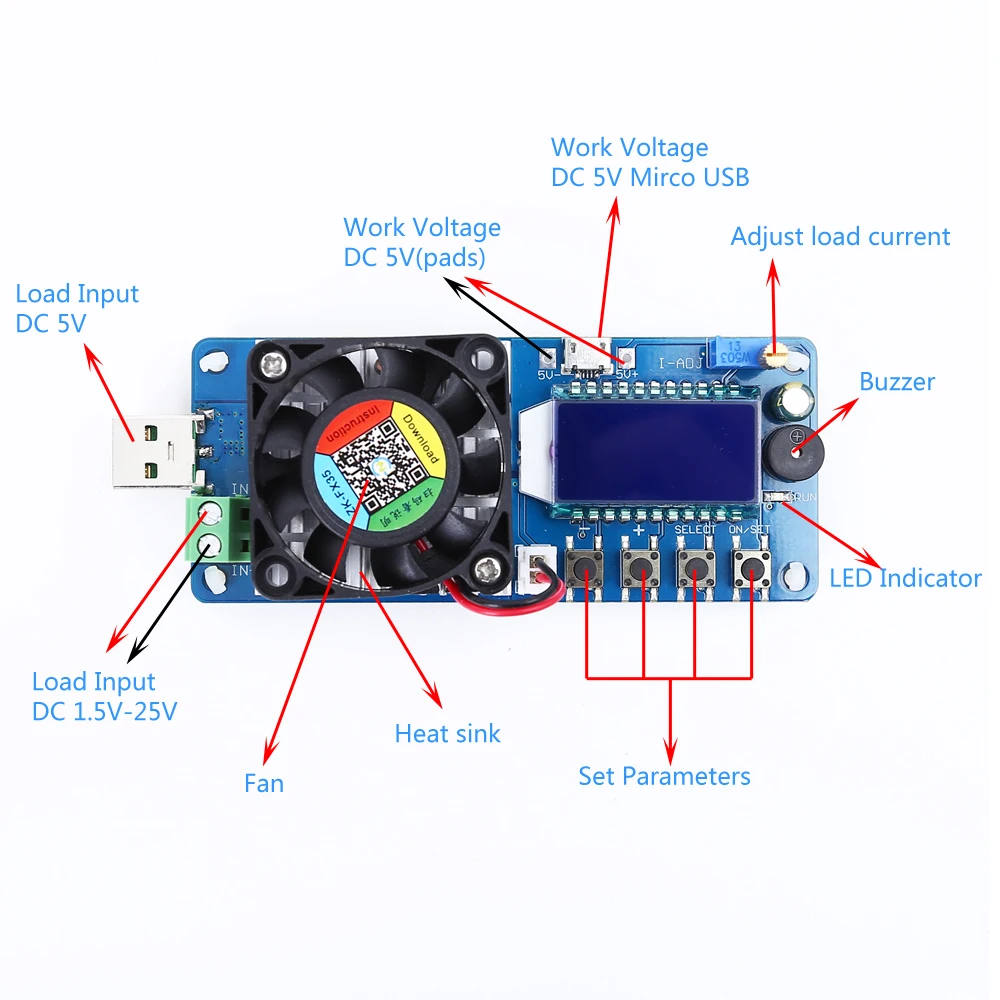

4. Функция:

1>. Отображение тока A, напряжения V, мощности W, мощности Ah и времени разряда

2>. Идеальный защитный механизм

3>. Автоматическое подсчет емкости и времени разряда

4>. Поддерживает настройку максимальной емкости разряда (OAH) и максимального времени разряда (OHP).(достичь без присмотра для испытания на старение энергии)

5>. Интеллектуальный вентилятор контроля температуры. Вентилятор автоматически запускается, когда мощность превышает 10 Вт или температура превышает 40 ℃

6>. Поворотный потенциометр для точной регулировки тока до 0,01a

7>. Звуковой сигнал начинает оповещаться, и светодиодный индикатор мигает при входе в режим защиты.

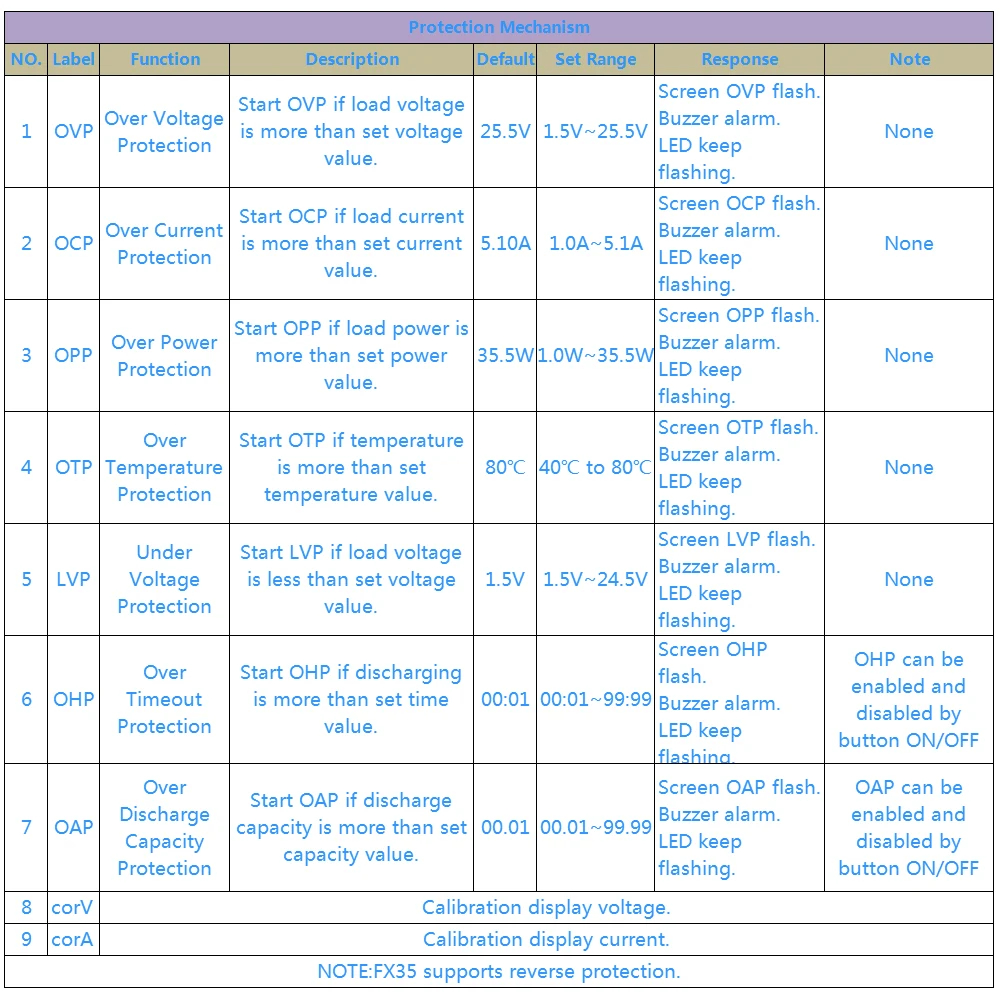

5. Механизм защиты:

1>.FX35 Поддерживает обратную защиту.

2>. Защита от перенапряжения OVP. По умолчанию защита значение 25,5 V. Но пользователь может изменять значения в соответствии с требованиями от 1,5 V до 25,5 V. Экран будет отображать OVP и мигать после запуска защиты от перенапряжения, и звуковой сигнал начнет оповещать.

3>. Защита от перегрузки по току. Значение защиты по умолчанию составляет 5,10 А. Но пользователь может изменить значения в соответствии с требованиями от 1.0A до 5.1A. Экран будет отображать OCP и мигать после запуска защиты от перегрузки по току, и звуковой сигнал начнет оповещать.

4>.OPP Защита от превышения мощности. Значение защиты по умолчанию составляет 35,5 Вт. Но пользователь может изменять значения в соответствии с требованиями от 1,0 Вт до 35,5 Вт. Экран будет отображать OPP и мигать после запуска защиты от превышения мощности, и звуковой сигнал начнет оповещать.

5>.OTP защита от перегрева. Значение защиты по умолчанию составляет 80 ℃. Он может быть изменен от 40 ℃ до 80 ℃. Экран будет отображать OTP и мигать после запуска защиты от перегрева, и звуковой сигнал начнет оповещать.

6>.LVP под защитой напряжения. По умолчанию защита значение 1,5 V. Но пользователь может изменять значения в соответствии с требованиями от 1,5 V до 24,5 V. Экран будет отображать LVP и мигать после запуска под защитой напряжения, и звуковой сигнал начнет оповещать. В тесте на разрядку батареи установка соответствующего LVP может эффективно предотвратить чрезмерную разрядку батареи, чтобы не повредить батарею.

7>.OHP защита от таймаута. Используйте r можно установить время использования с 00:01 до 99:99 минут, а также можно включить/выключить функцию OHP с помощью кнопки «Вкл/Выкл» в режиме настройки. Используется d для установки рабочего времени. Экран будет отображать OHP и мигать после OHP защиты и звуковой сигнал начинает сигнал тревоги.

8>.OAP защита от разрядки. Пользователь может установить емкость разряда от 00.01Ah до 99.99Ah, а также может включить/выключить функцию OAP кнопкой «Вкл/Выкл» в режиме set. Используется для установки емкости разряда. Экран будет отображать OAP и мигать после защиты OAP, и звуковой сигнал начнет оповещать.

9>.corV калибровка отображения напряжения.

10>. Калибровочный дисплей corA.

11>. Светодиодный/звуковой сигнал: светодиодный индикатор включается и выключается при нагрузке; Светодиодный индикатор выключается и выключается при остановке нагрузки; Светодиодный индикатор продолжает мигать и звуковой сигнал, когда модуль начинает функцию защиты.

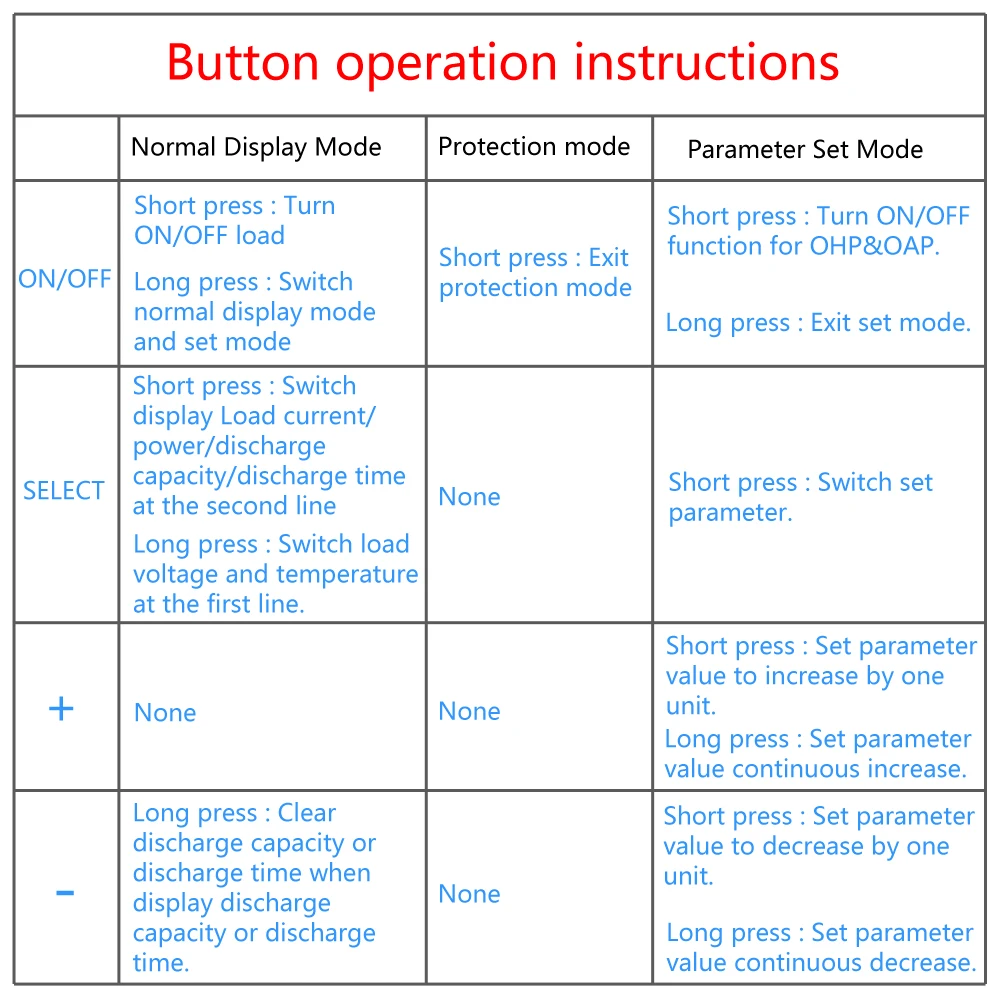

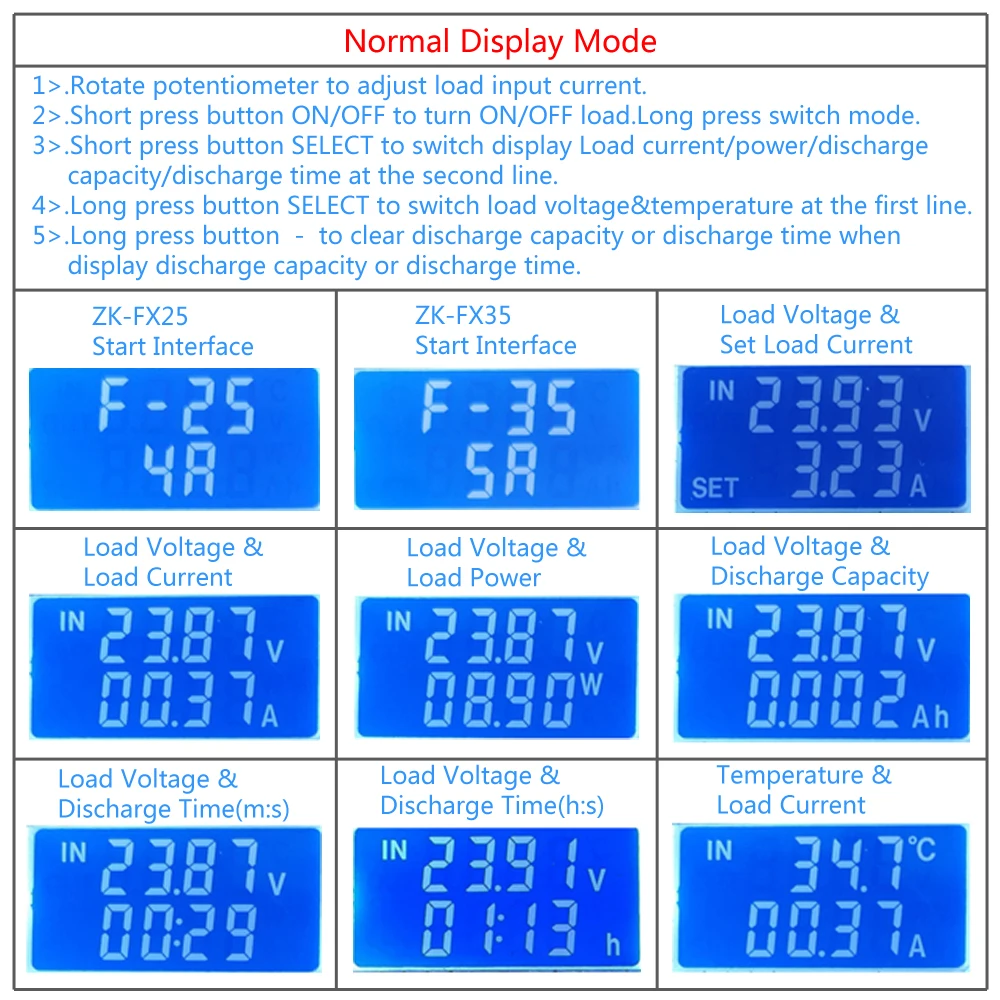

6. Обычный режим отображения:

1>. Длинное нажатие означает удерживание нажатия кнопки более 3 секунд.

2>. Поверните потенциометр для регулировки входного тока нагрузки.

3>. Короткое нажатие кнопки «Вкл/Выкл» для включения/выключения нагрузки.

4>. Нажмите кнопку «Вкл/Выкл», чтобы переключить обычный режим отображения и режим настройки.

5>. Короткое нажатие кнопки «Выбор» для переключения отображения нагрузки тока/мощности/разрядки емкости/времени разряда на второй линии.

6>. Нажмите кнопку «выбрать» для переключения напряжения и температуры нагрузки на первой линии.

7>. Длительное нажатие кнопки ' - ' для очистки емкости разряда или времени разряда при отображении емкости разряда или времени разряда.

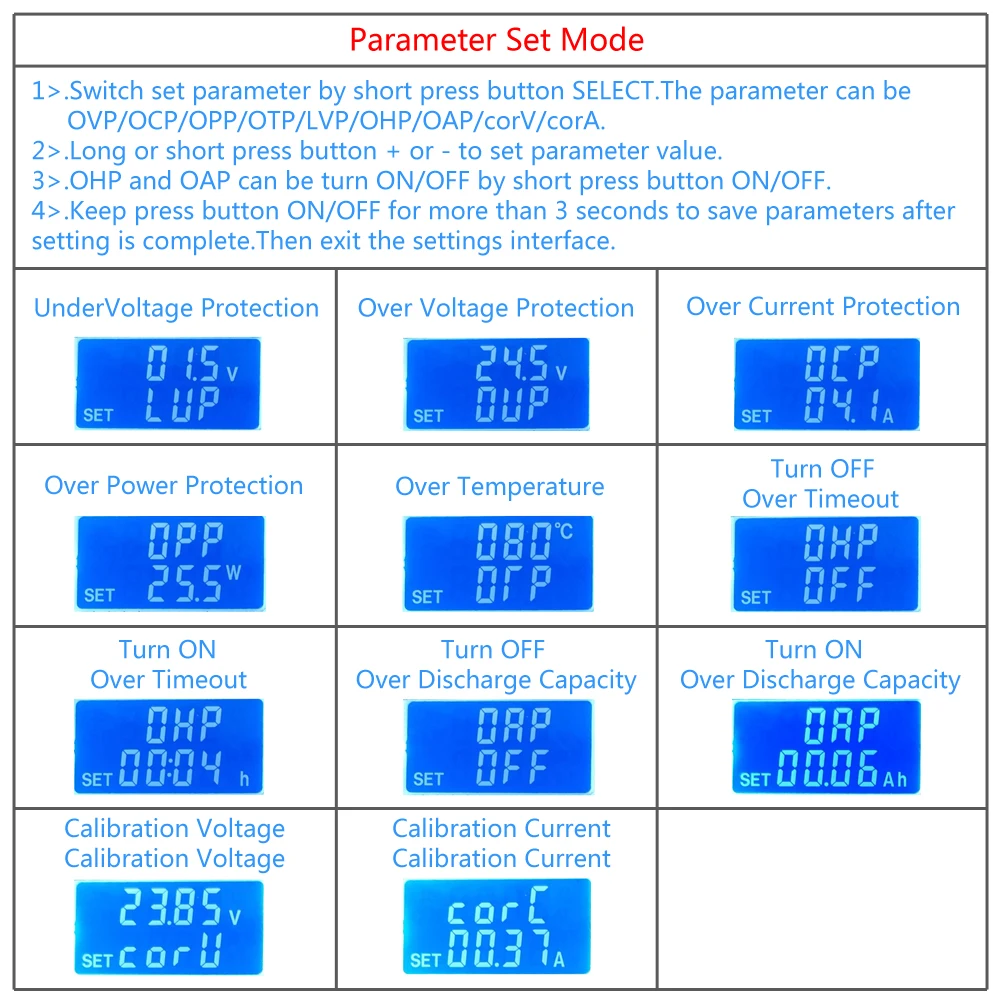

7. Режим набора параметров:

1>. Удерживайте нажатой кнопку «Вкл/Выкл» более 3 секунд для ввода интерфейса набора параметров.

2>. Параметр набора переключателей с помощью короткой кнопки «Выбор». Параметр может быть OVP/OCP/OPP/OTP/LVP/OHP/OAP/corV/corA.

3>. Длинная или короткая кнопка + или-для установки значения параметра.

4>.OHP и OAP можно включить/выключить с помощью короткой кнопки «Вкл/Выкл».

5>. Удерживайте кнопку «Вкл/Выкл» более 3 секунд, чтобы сохранить параметры после завершения настройки. Затем выйдите из интерфейса настроек.

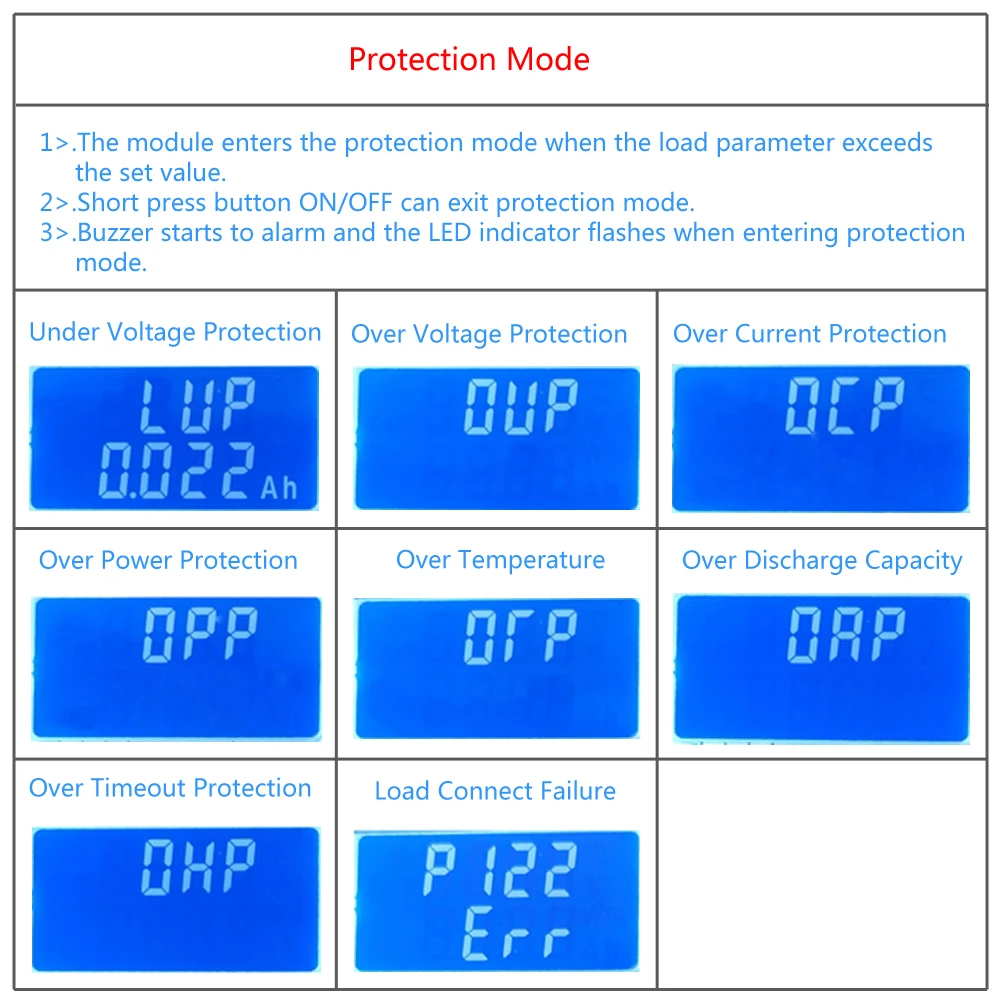

8. Режим защиты:

Модуль входит в режим защиты, когда параметр нагрузки превышает заданное значение.

Короткое нажатие кнопки «Вкл/Выкл» может выйти из режима защиты.

9. Используйте шаги:

1>. Подключите нагрузку и рабочее напряжение.

2>. Установите правильные параметры в соответствии с инструкцией.

3>. Проверка и использование.

10. Применение:

1>. Испытание нагрузки

2>. Испытание цепи

3>. Испытание на разрядку аккумулятора

4>. Осмотр оборудования завода

5>. Обычная нагрузка

6>. Тестер старения источника питания

7> вспомогательное измерение качества зарядного кабеля Micro USB

8>. Вспомогательное измерение качества линий зарядки типа c

9>. Вспомогательное зарядное устройство для измерения мощности выходного тока

10>. Фабричное зарядное устройство для испытания на старение

11. Примечание:

1>. Это не может привести к выходному напряжению.

2>. Терминал нагрузки не может короткого замыкания.

3>. Перед использованием ознакомьтесь с руководством и описанием.

12>. Посылка:

1>.1 шт. FX35 5A 35 Вт электронный тестер нагрузки
