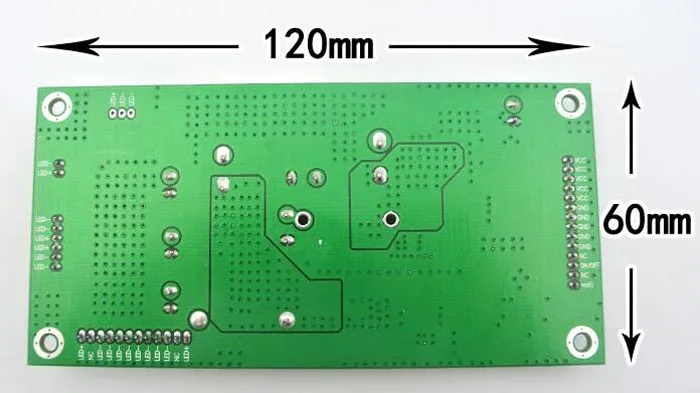

О CA-266S 32-65 дюймов:

1. Описание:

Это CA-266S 32-65 дюймов светодиодный ТВ плата подсветки светодиодный универсальный инвертор 80-480mA постоянный ток доска.

2. Параметры:

1>. Входное напряжение электропитания: Поддержка 10-28 В постоянного тока

2>. Выходное напряжение: Автоматическая адаптация ниже 88 в (минимальный лимит для входного напряжения, без разгерметизации)
3>. Выходной ток: по умолчанию 80 мА. Увеличивает ток, сокращая резистор R22 R21 R18 R15 R24. Каждый резистор 80 мА. Высокий 480mA.
4>. Светильник подходит для бара: большой размер 32-65 дюймов (максимальное напряжение 88 в)

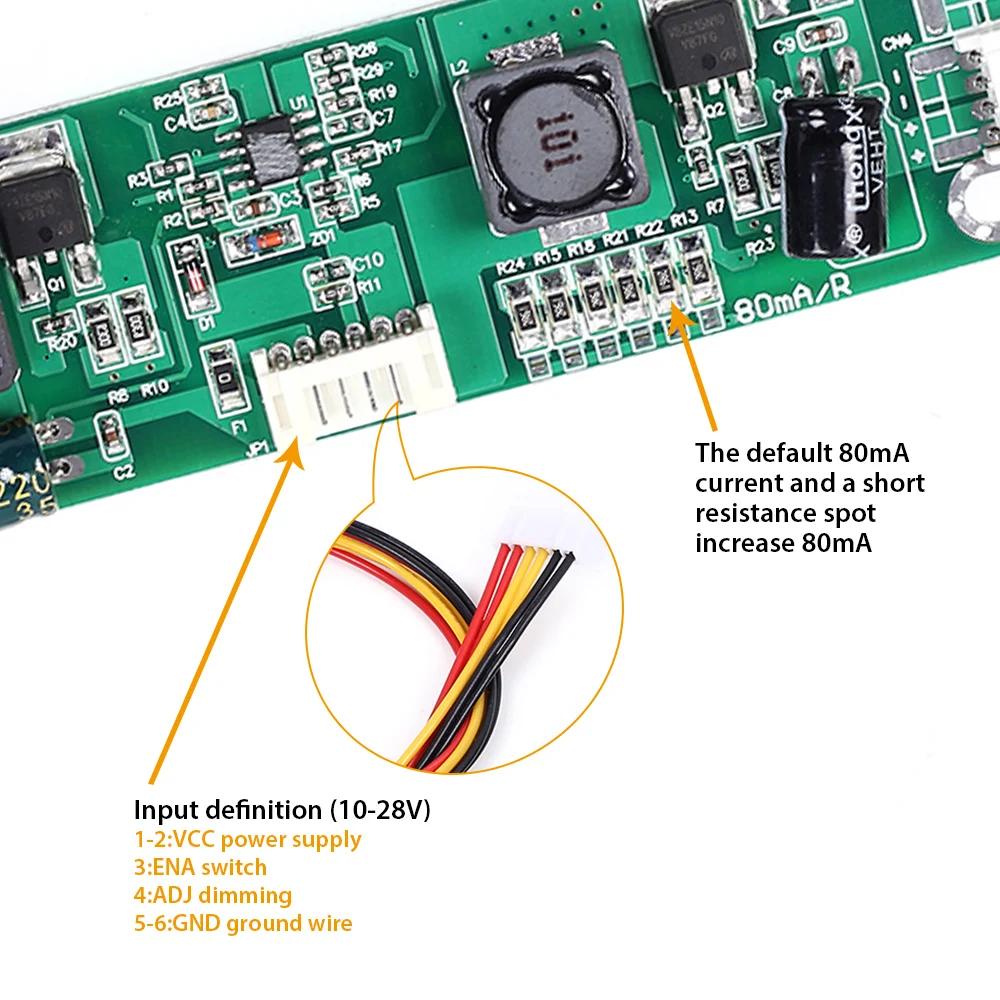

5>. Разрешение входного интерфейса: 1: источник питания 2: источник питания 3: переключатель управления ENA 4: сигнал регулировки яркости (затемнение напряжения) 5: провод заземления 6: провод заземления
6>. Разрешение интерфейса выхода: это четыре параллельных интерфейса (+ + --). Определения все одни и те же.

3. Функции:

1>. С защитой.
2>. Выходное напряжение: ниже 88 в, автоматическое.
3>. Удобно менять в настоящее время. На материнской плате есть 6 из 1206 резисторов. Один резистор представляет 80 мА, и самое высокое сопротивление 6, полностью подключено к 480 мА.
4>. По умолчанию подключено только 1 резисторы R13, выходной ток 80 мА. Он не будет гореть лампа Газа. Если слишком темно, мигание или мигание, пожалуйста, попробуйте увеличить ток.
5>. Плата не будет гореть без нагрузки (чехол без нагрузки или бар лампы, выходное напряжение будет падать до размера входного напряжения, или напряжение нагрузки выше 88 в, что также уменьшит входное напряжение).

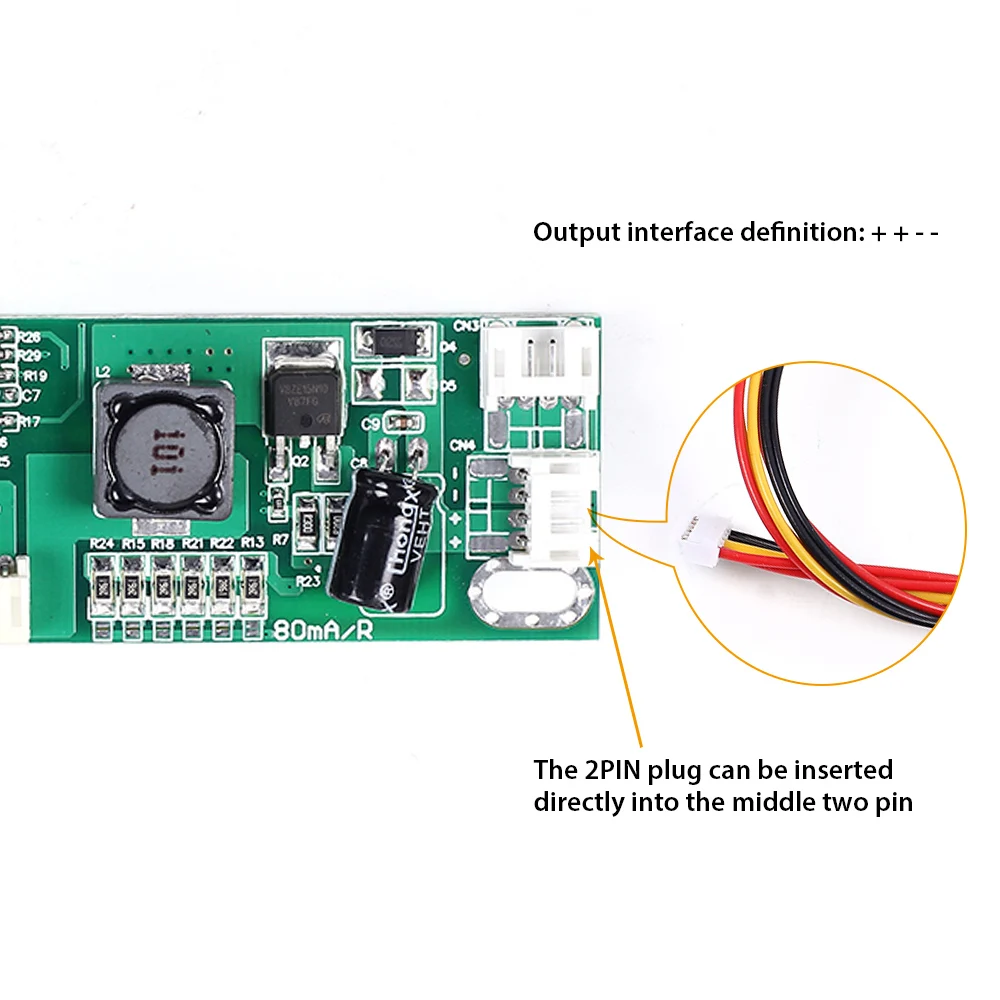

6>. Есть 4 выходных интерфейса, общее определение для + +-. При подключении левого положительного и правого отрицательного света 2pin, 2 и 3 иглы могут быть вставлены непосредственно в центр, а 1 и 4 иглы пустые.

4. Обратите внимание:

Пожалуйста, не трогайте ADJ pin во время тестирования!

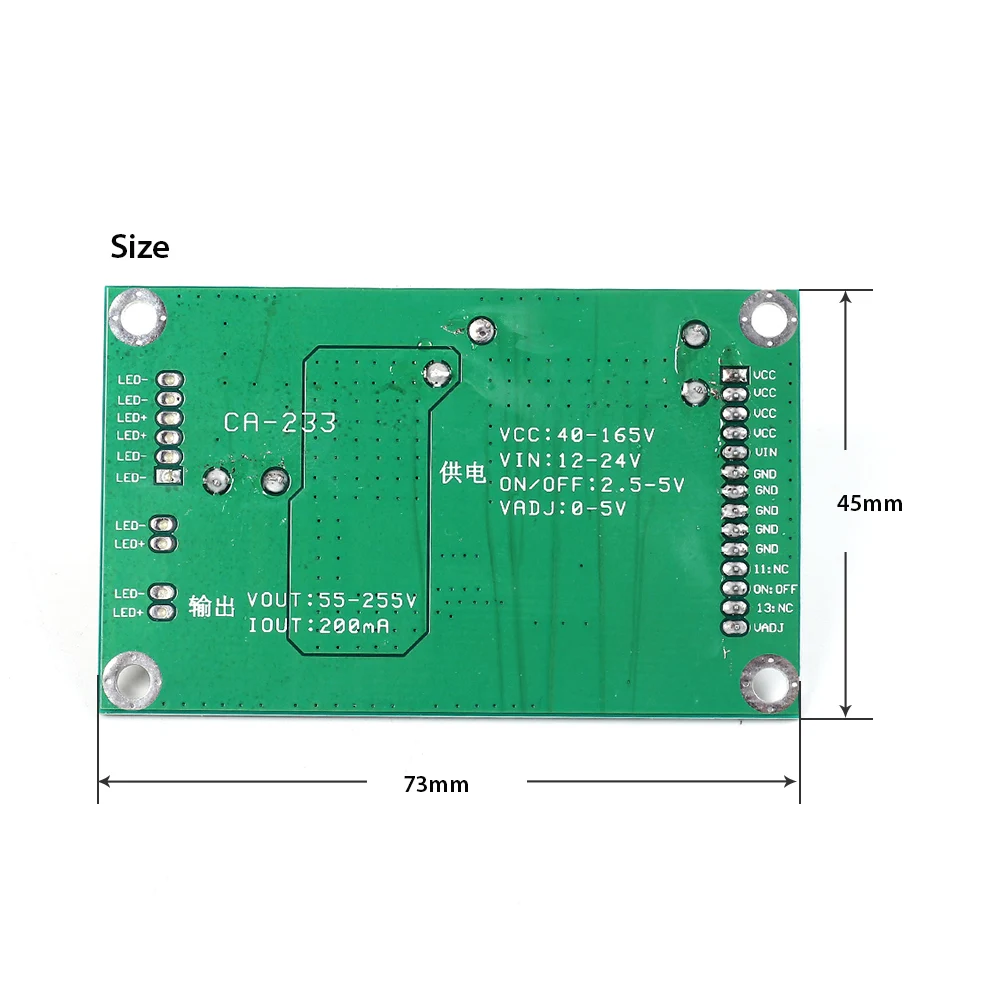

О CA-233 32-60 дюймов:

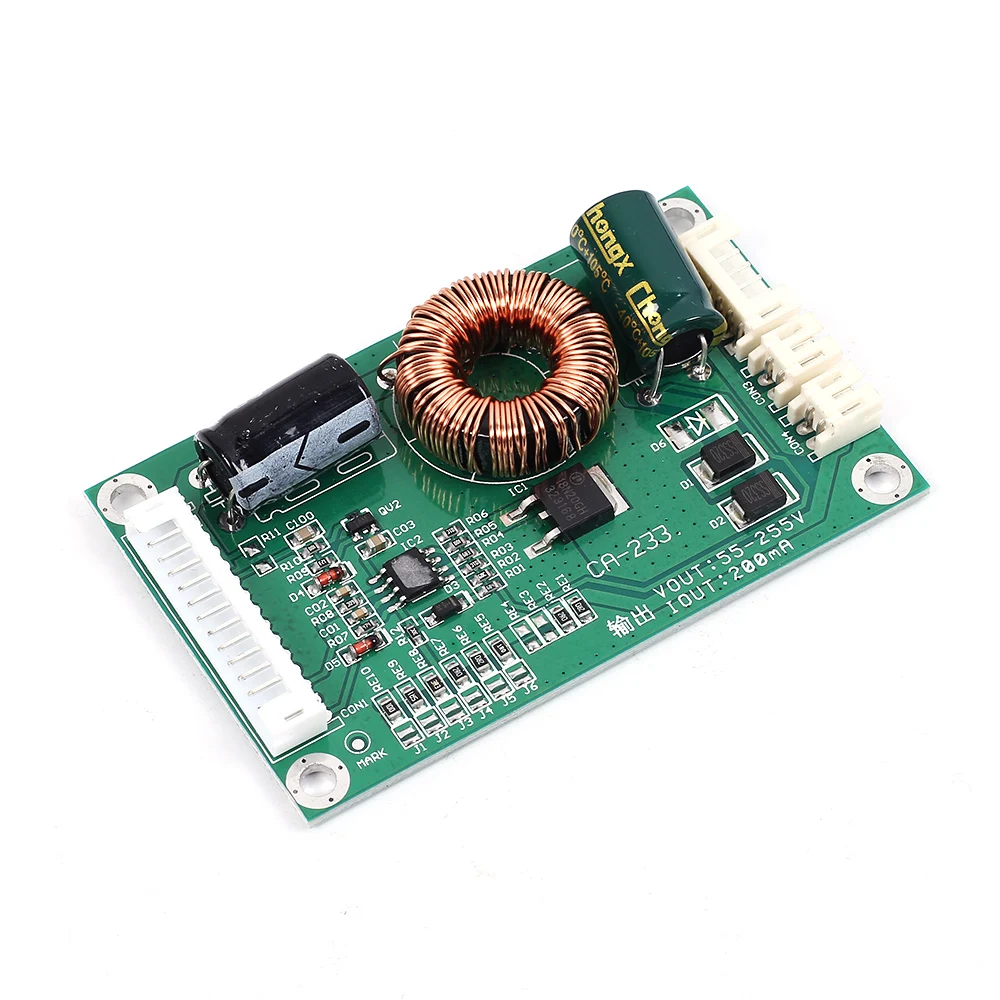

1. Описание:

Это CA-233 32-60 дюймов светодиодный ТВ плата подсветки светодиодный универсальный инвертор 55-255V постоянный ток доска.

2. Параметры:

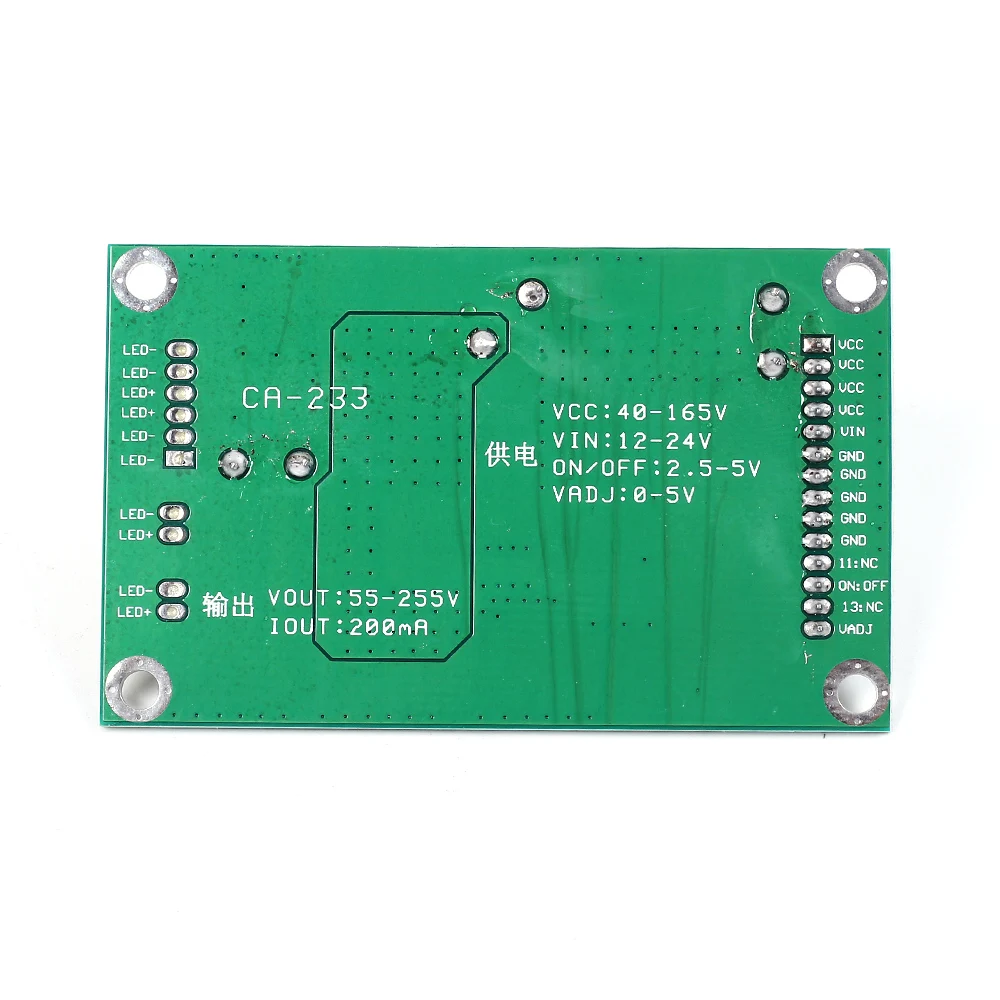

1>. Напряжение VCC: 40-165 В
2>. VIN напряжение: 10-24 В
3>. Выходное напряжение: 55-255 в, автоматическое
4>. Выход постоянного тока: 200 мА

3. Функции:

1>. О входном токе:

A.Если вам не известно о напряжении, требуемом для ленты с подсветкой, пожалуйста, попробуйте это с минимального тока (по умолчанию 200 мА) при установки.
Если яркости подсветки недостаточно, Медленно увеличивайте ее яркость. Не используйте максимальный ток светильник сзади светильник легко выгорать лампы газа или приводная пластина.
B.CA-233 Управление током Инструкция:
J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA
Выход по умолчанию составляет 200 мА. Вы можете увеличить текущее значение, укорочив паяльное соединение (на базе 200 мА).
Не увеличивают избыточной силы тока, таким образом, чтобы сжечь лампы.

2>. О входном напряжении:

Плата постоянного тока требует 2 входов напряжения. VCC подключается к напряжению 40-165 В, VIN подключается к напряжению 12-24 В. Только одно напряжение не повышает напряжение.

4. Обратите внимание:

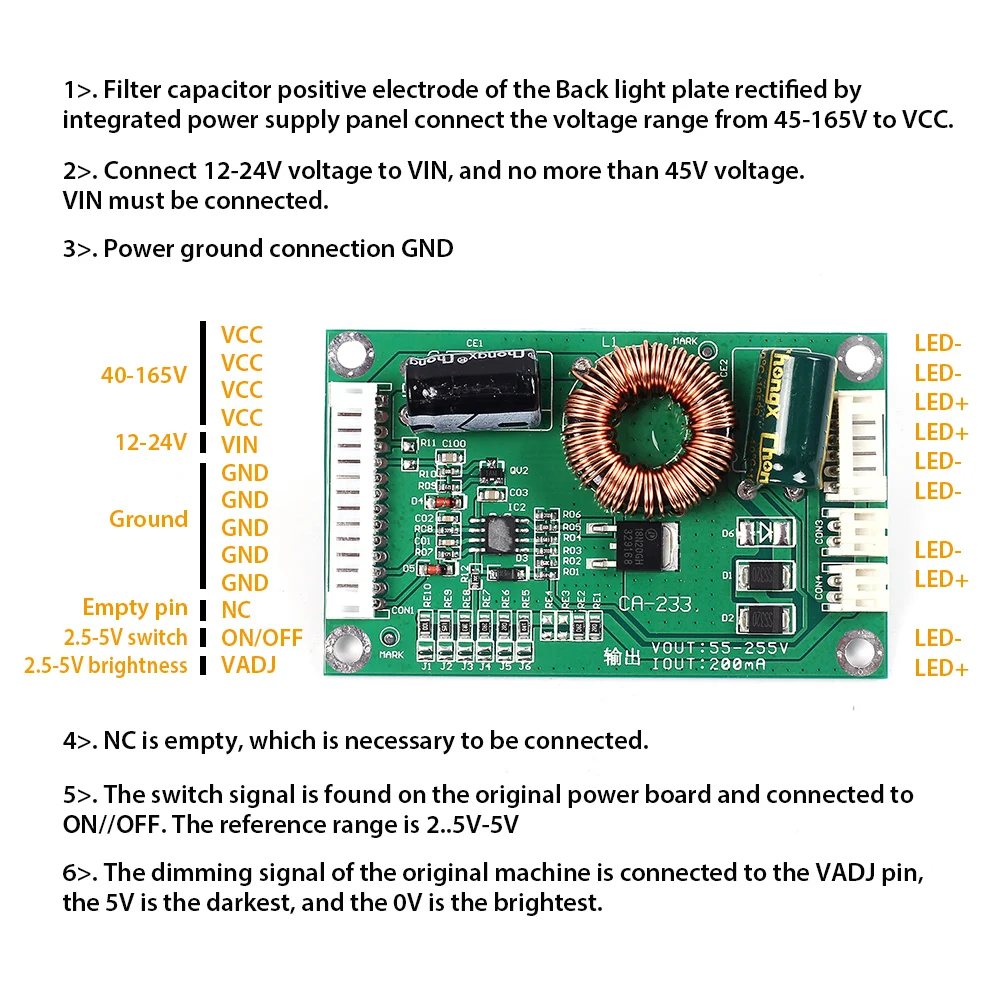

1>. Фильтр конденсатор с алюминиевой крышкой, положительный электрод обратно светильник пластины по исправлению интегрированный источника питания панель подключения при напряжениях от 45-165V постоянного тока до VCC.

2>. Подключите напряжение 12-24 В к VIN, и напряжение не более 45 В. VIN должен быть подключен.

3>. NC является пустым, что необходимо для подключения.

4>. Сигнал переключателя находится на оригинальной плате Питания и подключен к ВКЛ/выкл. Диапазон действия 2. 5V-5V
5>. Яркости сигнала оригинального машина подключается к VADJ ПИН-кода, Wi-Fi 5V-самый темный, и с напряжением 0 В является самой яркой.

5. Теплые наконечники:

1>. Обратите внимание на изоляцию водительской пластины, когда она заряжена.
Выключите питание после включения питания и не ставьте его на железную пластину сразу же. Пожалуйста, будьте внимательны при разгрузке большого электролиза 400 В после включения (Избегайте поражения электрическим током или повреждения).
2>. Зимой, тело человека имеет сильное статическое электричество. И надписью «Don't touch полупроводниковой непосредственно на схема.

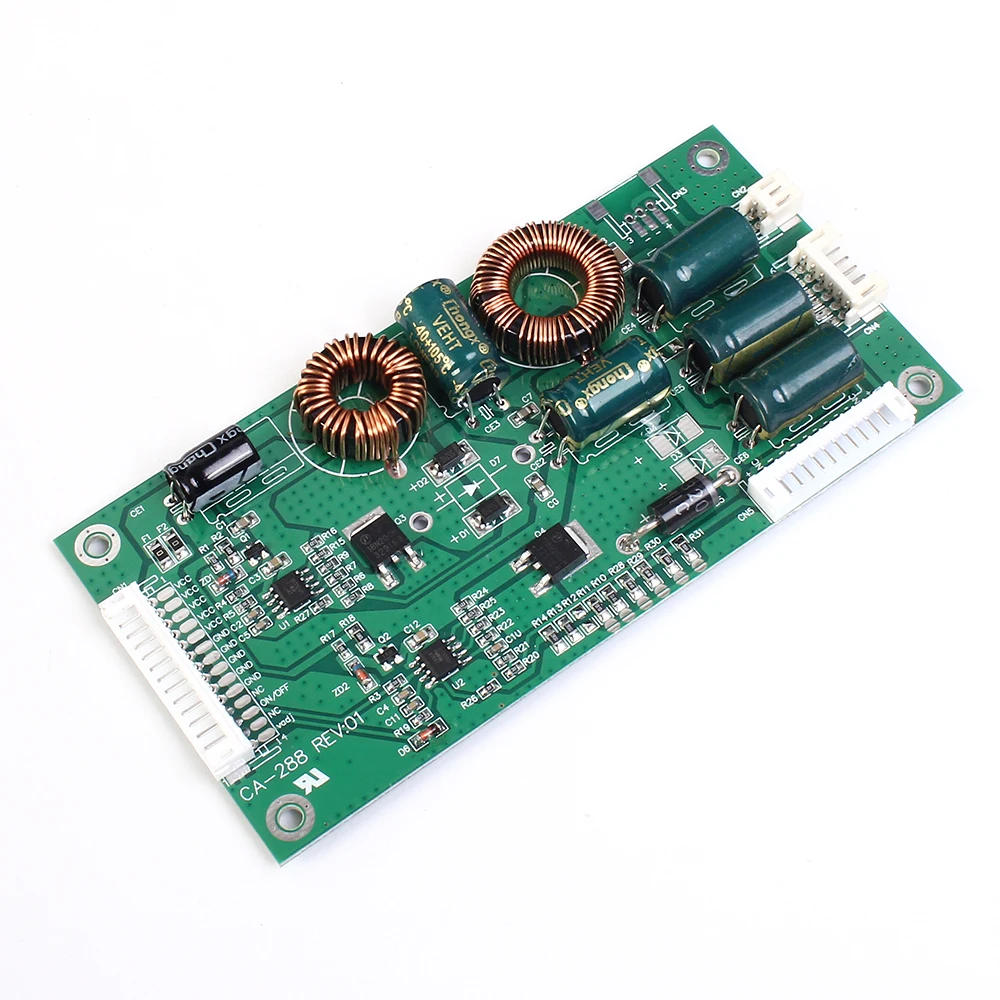

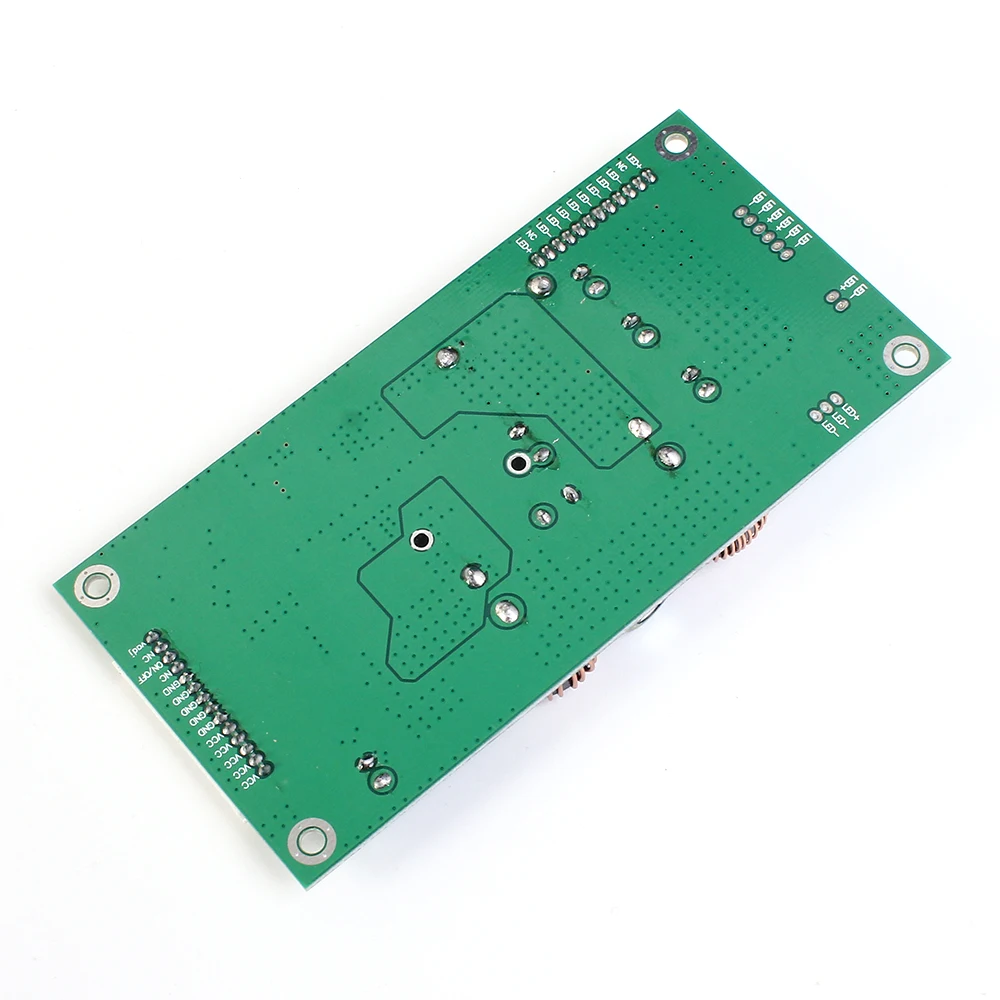

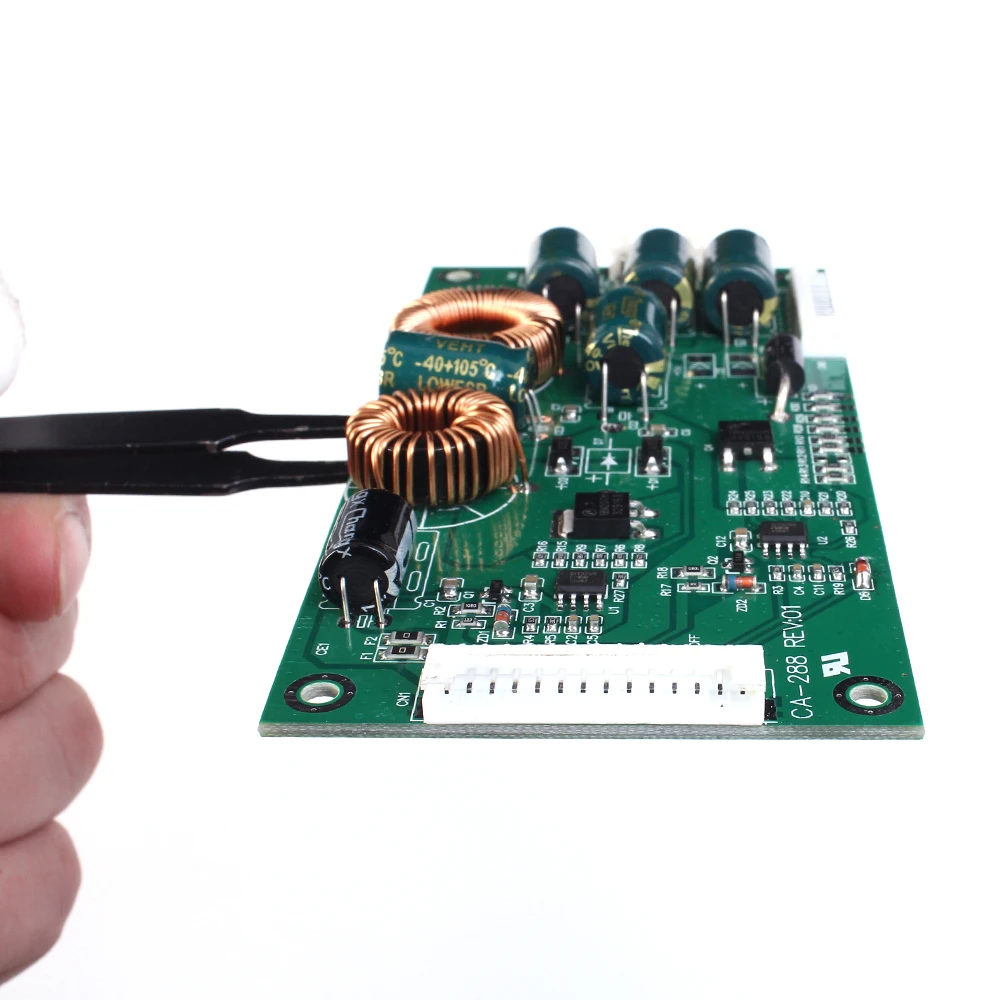

О CA-288 26-55 дюймов:

Информация о продукте:

1. Входное напряжение: 19-45 В постоянного тока

2. Выходное напряжение: 60-165 В

3. Выход постоянного тока: 200 мА

4. Приложения: для телевизора, светодиодный экран 26-55 дюймов

5. Размер изображения:
