AD9854 модуль высокой скорости DDS обеспечивает тестовую программу синусоидальной

Lingzhi Electronics AD9854 DDS модуль V3.0 1. Введение в модуль Цифровой синтезатор AD9854-это высокоинтегрированное устройство, которое использует передовую технологию DDS для интеграции двух высокоскоростных, высокопроизводительные Квадратурные преобразователи D/A на чипе для вывода композитных сигналов I и Q через цифровое программирование. DDS ядро AD9854 имеет 48-бит разрешением частоты (с разрешением частоты 1 μhz при температуре не выше 300 МГц система часов). Выход 17-бит фазы среза гарантирует хороший побочных свободного динамического диапазона спецификации. AD9854 позволяет выходным сигналам до 150 МГц без сдвига частоты наклона (FSK), сдвиг частоты наклона (RFSK), бинарный фазовый сдвиг (BPSK), переключение фаз (PSK) и импульсная частотная модуляция. (CHIRP) и ВКЛ-ВЫКЛ формируя keying, и цифровая модуляция Выходная частота до 100 МГц. Внутренний высокоскоростной компаратор чипа преобразует синусоидальную волну в квадратный волновой выход, что делает его простым в использовании в качестве генератора часов. AD9854 широко используется в портативных частотных анализаторах, программируемых генераторах часов, импульсных fm-источниках для радарных и подметальных систем, тестов и измерений, а также коммерческих и любительских радиочастотных передатчиков (RF).

2  模块接口

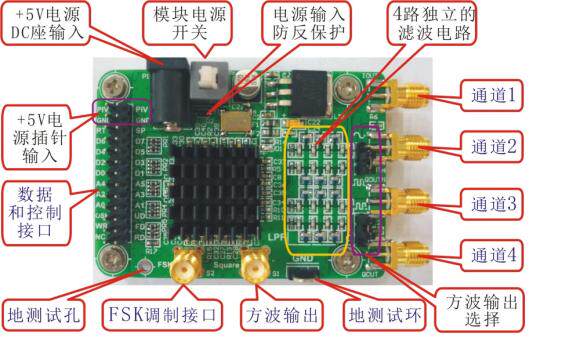

模块各接口示意如图所示 。

模块接口示意图

3  模块接口连接方法

模块正交 、 调制或方波的输出连接方式分别下图所示, 示波器输入阻抗设置为50Ω输入模式 (即模块输出驱动50Ω负载) 。

正交或调制信号输出连接示意图

方波输出连接示意图

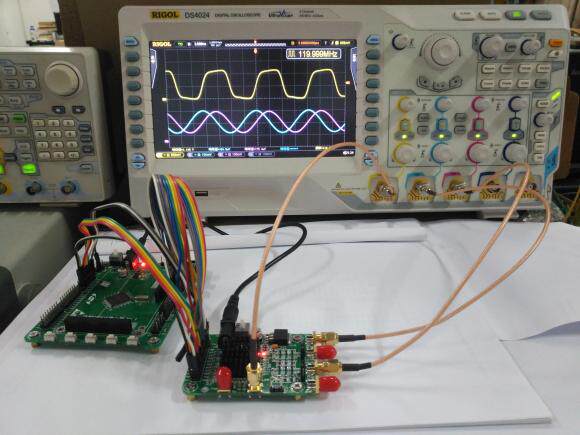

4  模块调试效果

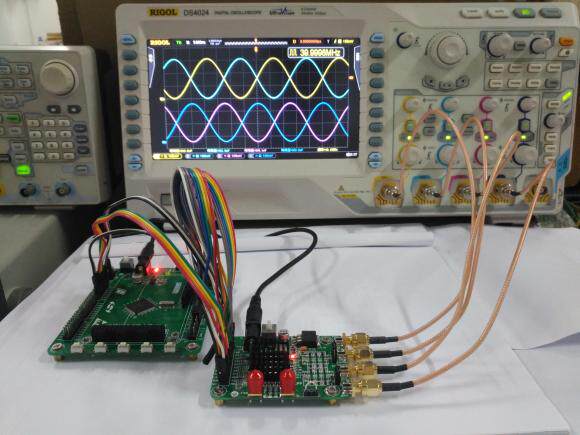

1、 正交信号测试波形图(示波器输入50Ω模式) 。

100 Гц正交信号输出

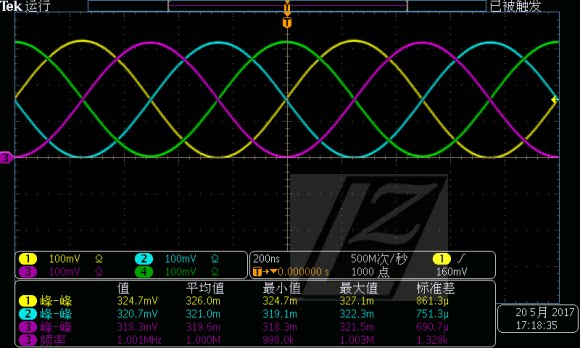

1 МГц正交信号输出

10 МГц正交信号输出

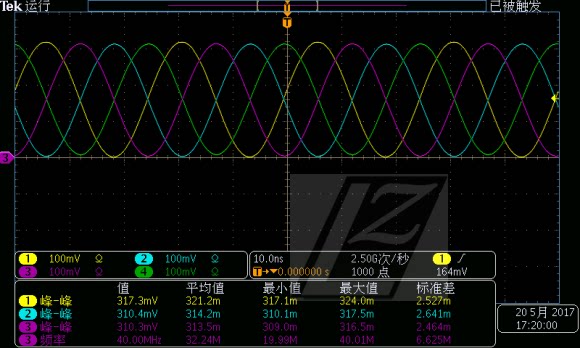

40 МГц正交信号输出

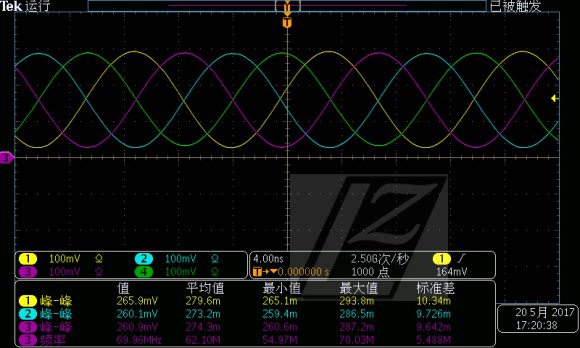

70 МГц正交信号输出

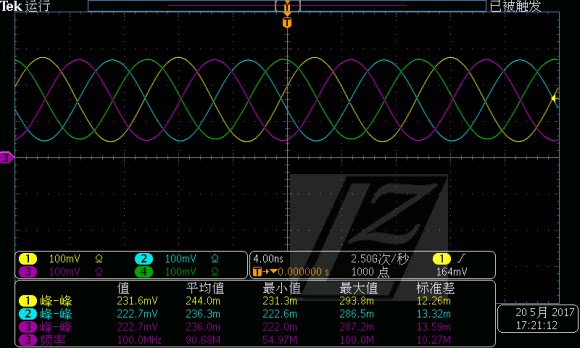

100 МГц正交信号输出

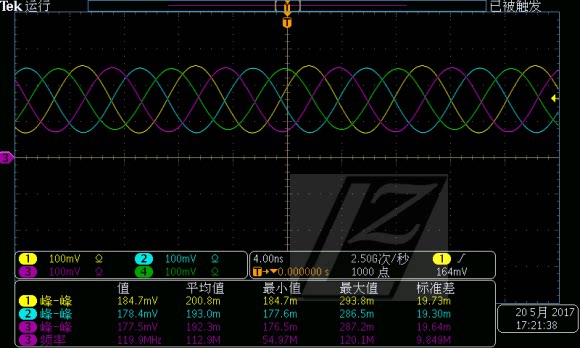

120 МГц正交信号输出

130 МГц正交信号输出

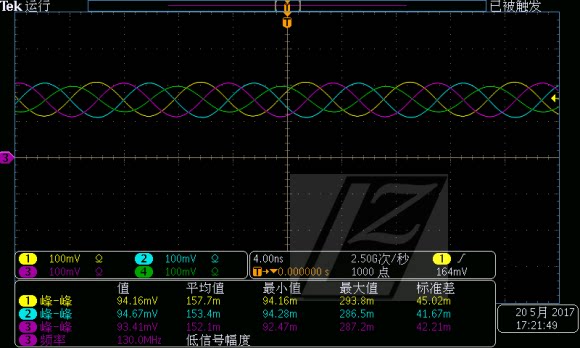

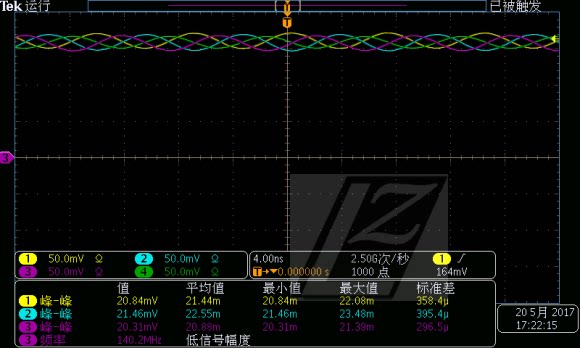

140 МГц正交信号输出

2、 方波测试波形图 (示波器输入50Ω模式, 图中正弦是另外两路正交信号)

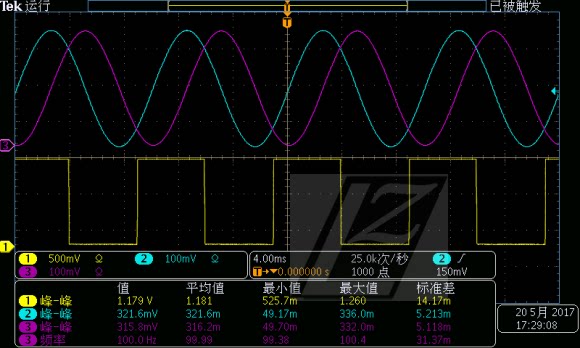

输出100hz方波

输出1mhz方波

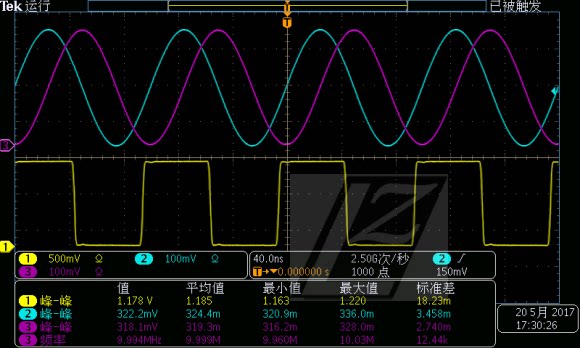

输出10mhz方波

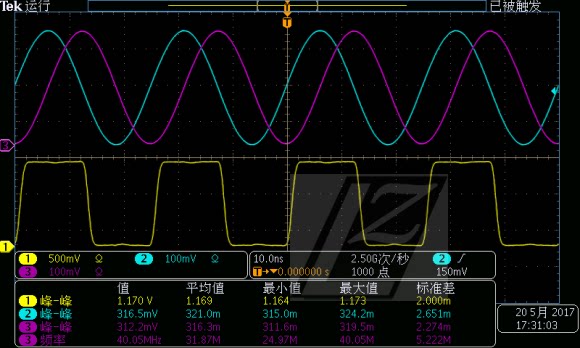

输出40mhz方波

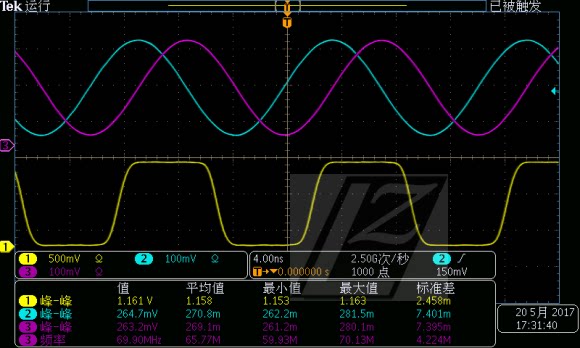

输出70mhz方波

输出100mhz方波

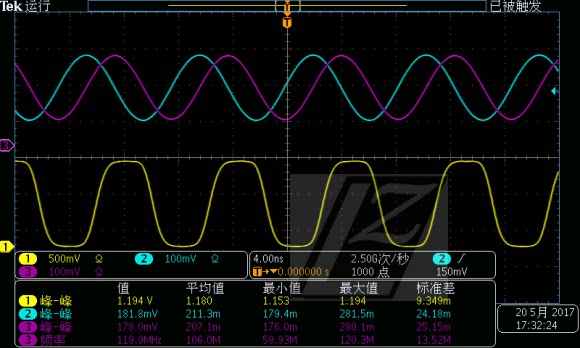

输出120mhz方波

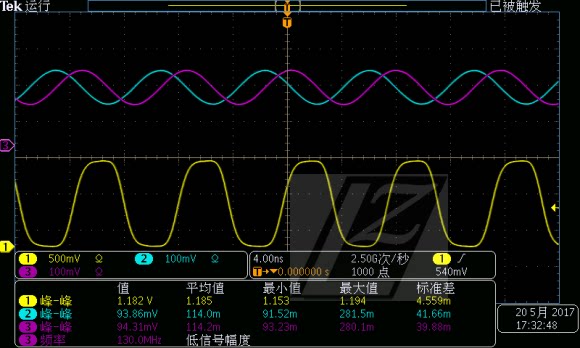

输出130mhz方波

3、 调制波测试波形图

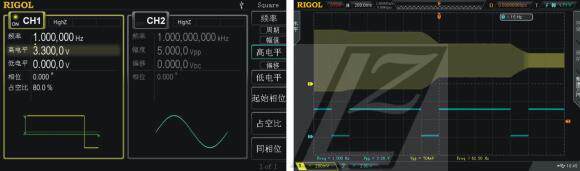

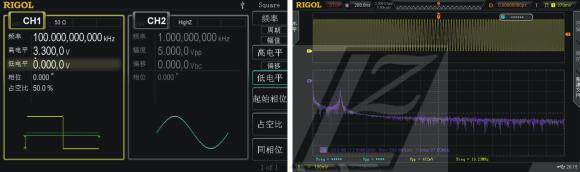

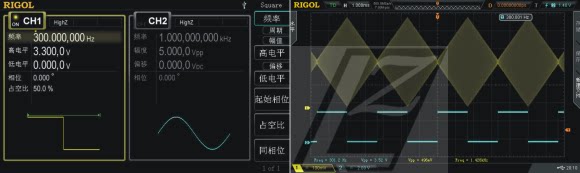

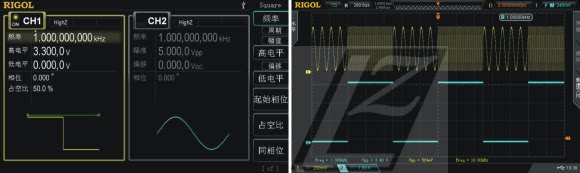

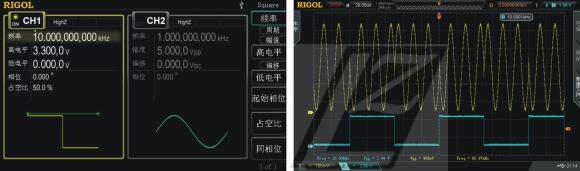

以下各图是调试波形测试图片, 左侧时信号源输出设置, 右侧是示波器观察到的调制波输出信号。

RFSK调制波形

OSK调制波形

FSK调制波形

BPSK调制波形
