О частоте до напряжения:

1. Описание:

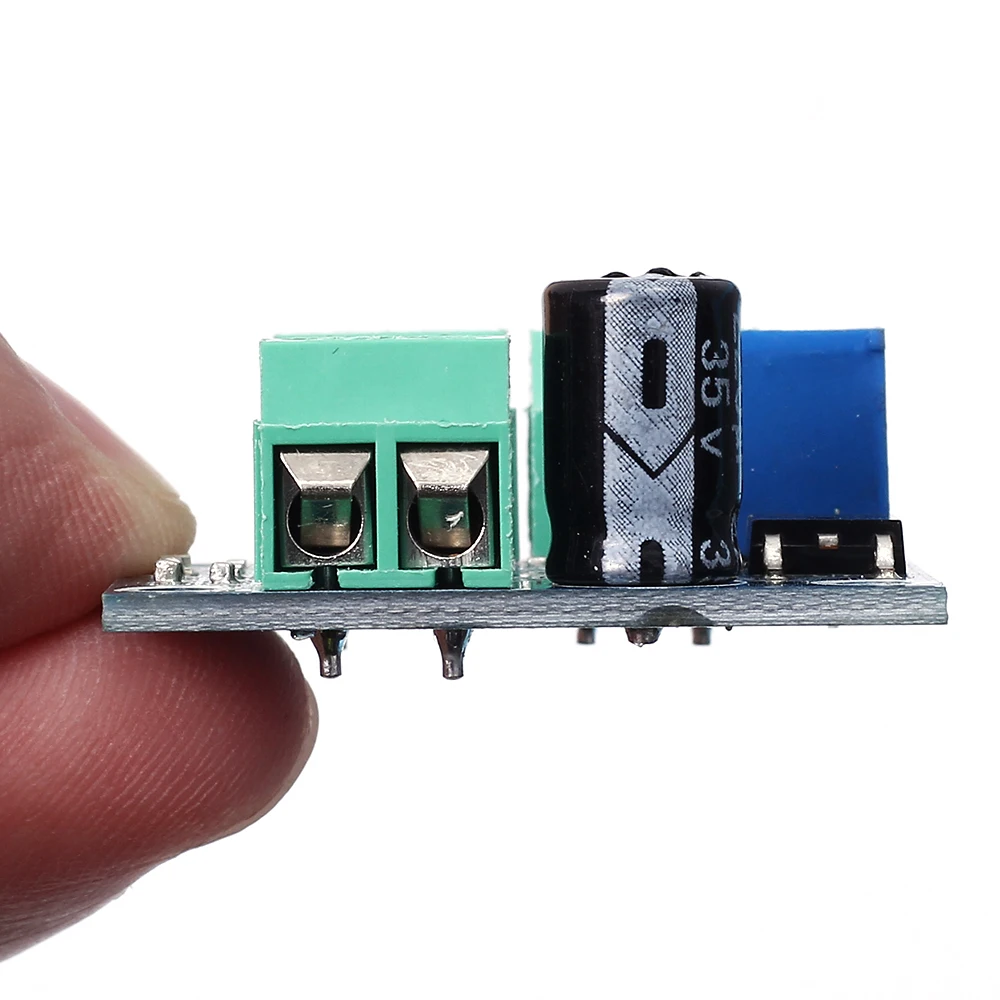

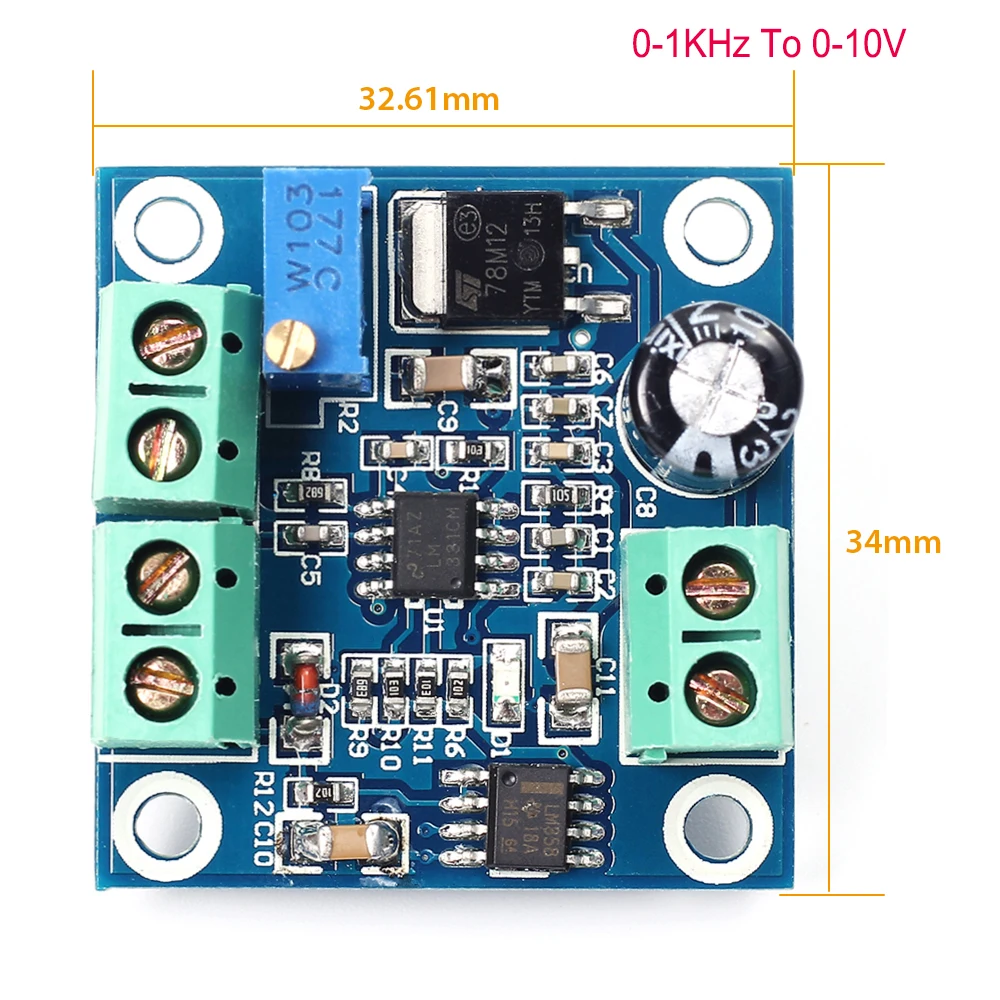

LC_F2V-это модуль, который может трансформировать Частотный импульсный сигнал в аналоговый сигнал напряжения. Он может преобразовывать сигнал частоты 0-1 кГц В Выходное напряжение 0-10 В. Регулируемая частота может изменить выходное напряжение, и она может быть применена для преобразования интерфейса между PLC и преобразователем частоты или спортивной картой управления и преобразователем частоты

2. Особенности:

1>. Рабочее напряжение: 13,5-30 в

2>. Диапазон входных частот: 0-1 кГц

3>. Тонкая настройка выходного напряжения

4>. Регулировочный потенциометр может калибровать связи между частотой и напряжением

5>. Входной порт сигнала принимает изоляцию оптопары, она гарантирует хорошую способность анти-помех

6>. F/V модуль преобразователя, время отклика 0,3-0. 5S. Если вы хотите настроить частоту с большим запасом, требуется некоторое время для ответа

7>. Рабочая температура:-25 ~ 85 ℃

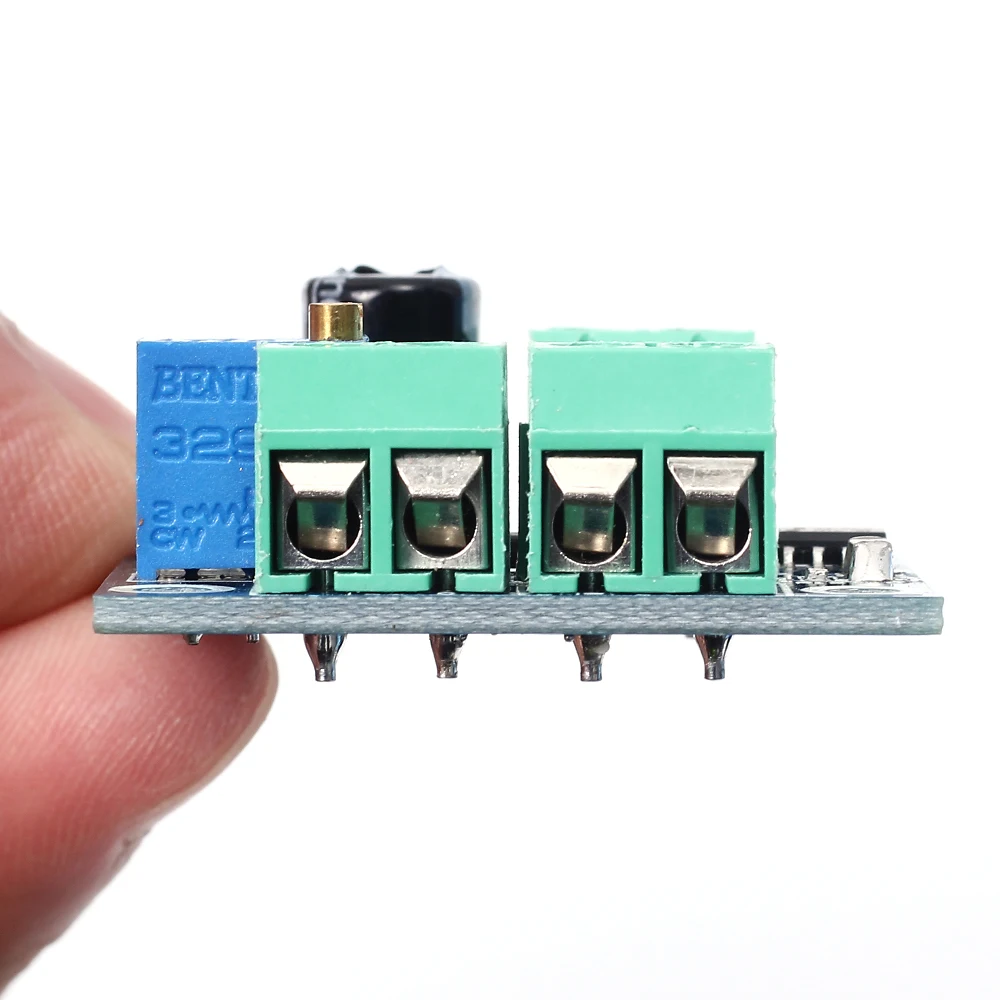

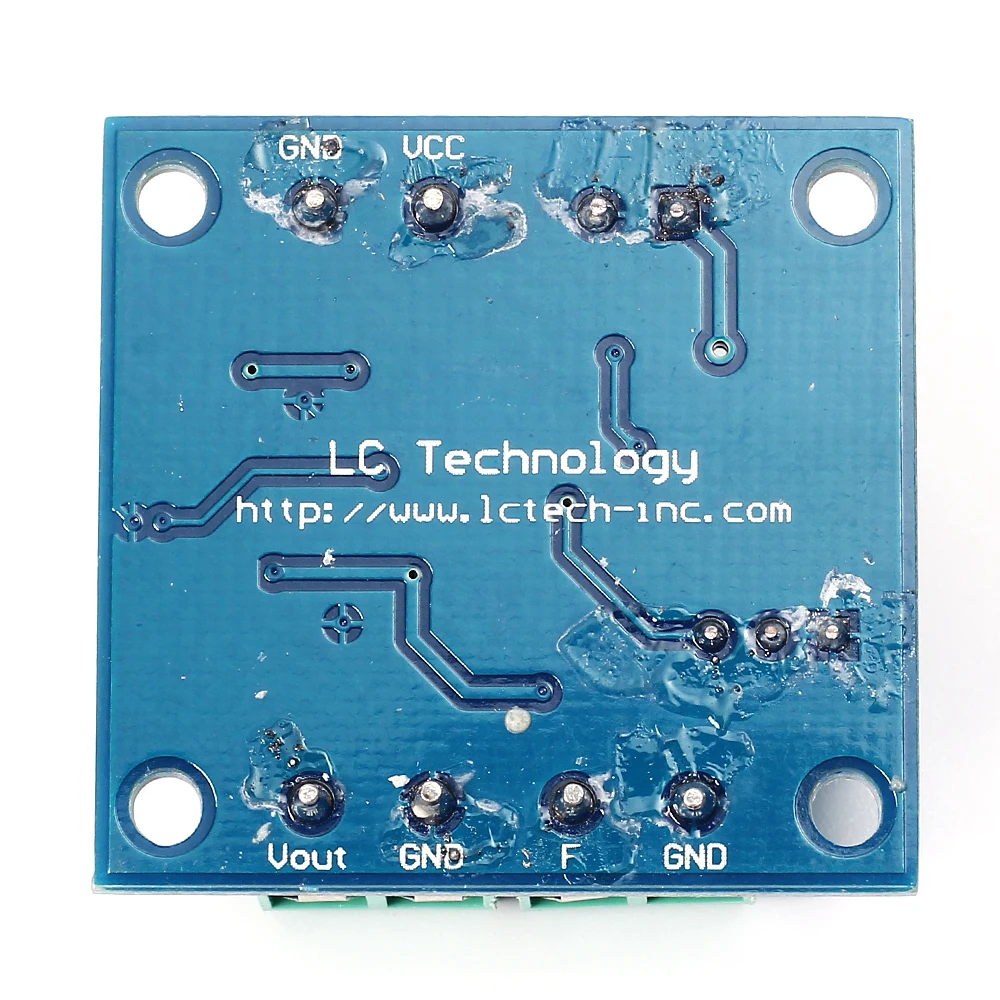

3. Определение интерфейса:

1>. VCC: рабочий источник питания

2>. GND: мощность заземления

3>. F: Входной Частотный импульсный сигнал

4>. GND: вход заземления

5>. Выход: Выходное соответствующее напряжение

6>. GND: выход земли

4. Примечание:

1>. Входная разная частота, выход будет соответствовать определенному напряжению

2>. Уровень входного импульса может быть 5 В, 12 В, 24 В, вам не нужно последовательное подключение резистора. Но если вы входите частоту сигнала, время должно быть больше 0. 5S

3>. Если вы хотите использовать его с PLC, он поддерживает NPN. Пожалуйста, убедитесь, что есть провод GND

4>. Если вы хотите использовать его с кодером, он требует постоянного вращения кодера более 0. 5S

5. Введение в эксплуатацию:

1>. Подключите рабочее напряжение с VCC и GND, и они не могут быть повторно подключены

2>. Подключите Частотный импульсный сигнал с F, тогда будет соответствующий выход напряжения в VOUT порт

Входное и выходное соотношение: 100 Гц = 1 В; 1 кГц = 10 В

3>. Точность модуля составляет 1%, и она не может быть применена к полям с высокой точностью

О частоте напряжения:

1. Описание:

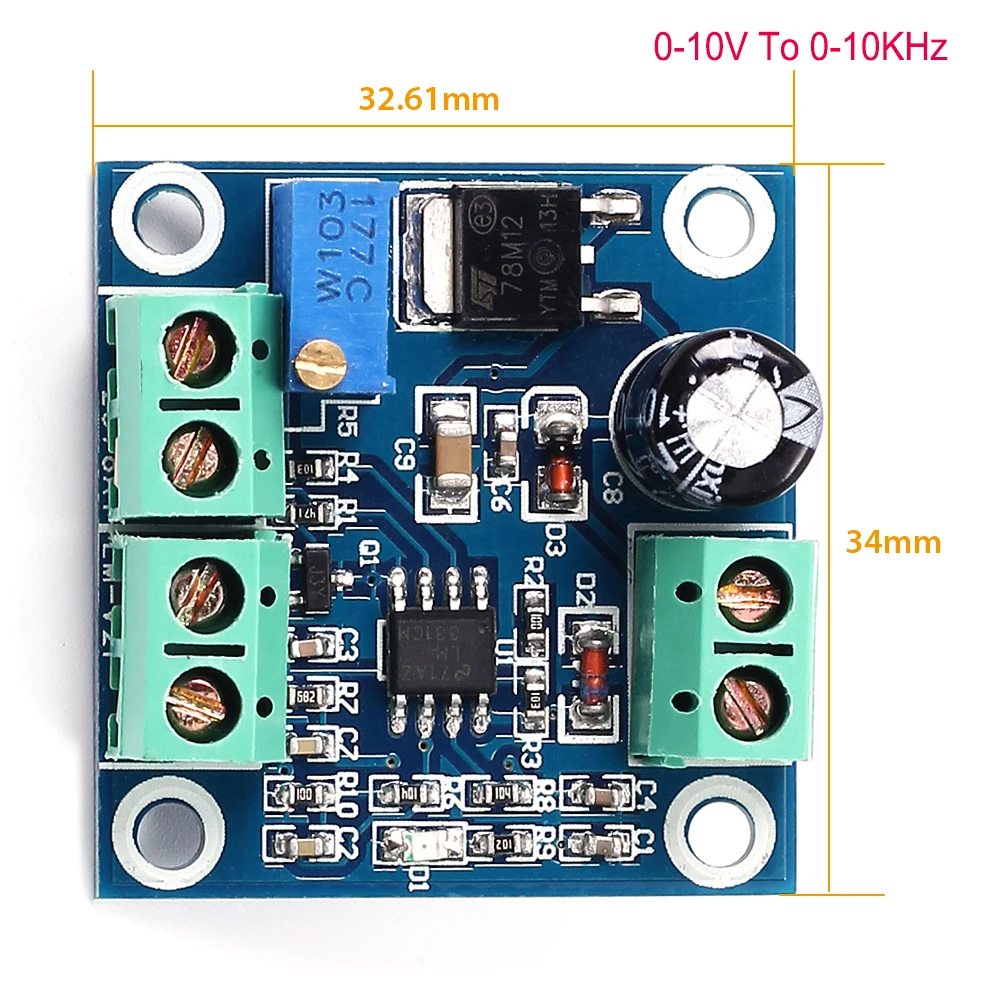

LC_V2F-это модуль, который может генерировать различную частоту в зависимости от различного входного напряжения, и он может преобразовывать напряжение 0-10 В в Частотный импульсный сигнал 0-10 кГц.

2. Особенности:

1>. Рабочее напряжение: 13,5-30 в

2>. Диапазон входного управляемого напряжения: 0-10 в

3>. Выходной Частотный диапазон: 0-10 кГц

4>. Рабочая температура:-25 ~ 85 ℃

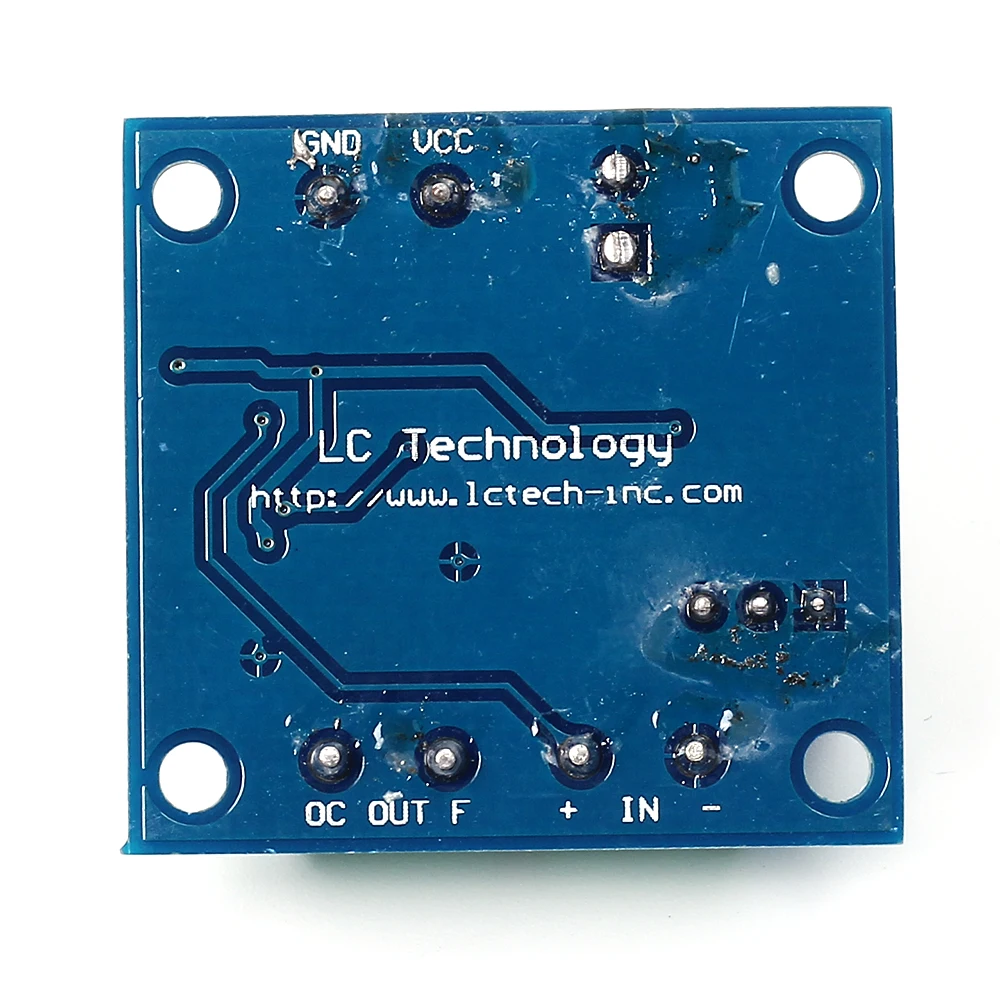

3. Определение интерфейса:

1>. VCC: Рабочая мощность

2>. GND: мощность заземления

3>. IN +: входное напряжение

4>. IN-: вход заземления

5>. Выход: выходной порт коллектора сигнала (если вы используете его с драйвером, его можно использовать)

6>. Выход: выходной порт частоты (универсальный выходной порт частоты)

Два независимых выхода: OC-OUT-NPN; FREQ-OUT-выход IC. Общий катод и отрицательная мощность GND используются вместе; когда общий анод соединяется, он используется с положительной мощностью. Если соединение является общим анодом и источником питания 13-24 В, пожалуйста, серийный Подключите резистор 2,7 K ohm; если источник питания 12 В, пожалуйста, серийный Подключите Резистор 330 ohm

4. Примечание:

1>. Входное напряжение, выходной Частотный сигнал

2>. Тонкая настройка выходного сигнала, пользователи могут настроить потенциометр для калибровки связи между напряжением и частотой

3>. этот модуль вывода может использоваться в качестве импульсного сигнала для драйверов; когда вы используете его с драйвером, пожалуйста, выберите общее Анодное соединение, относительный провод подключения OC-OUT; подключите драйвер PUL-или PUL 12-30 в; Подключите драйвер PUL + или COM + 5 В (если источник питания 12 В, Пожалуйста, подключите Резистор 330 Ом; когда источник питания составляет 13-24 В, Пожалуйста, подключите резистор 2,7 K ohm для ограничения тока)

5. Введение в эксплуатацию:

1>. Подключите Частотный импульсный сигнал с F, тогда будет выход напряжения в VOUT порт

2>. Входное и выходное соотношение: 1 в = 1 кГц; 10 В = 10 кГц

3>. Если есть отклонение, Отрегулируйте потенциометр для калибровки
