Милливольтовый микровольтовый усилитель для усиления AD620 модуль

Милливольтовый микровольтовый усилитель для усиления AD620 модуль

Ling Zhi электронный одиночный блок питания Инструмент усилитель модуль

Спасибо за доверие и поддержку., stayV1andV2Version-based, представляем широкий спектр одиночных мощностей supplyAD620Instrument Amplifier ModuleV3Edition.

1 Введение модуля

AD620Это недорогой. Высокоточный измерительный усилитель, устанавливающий коэффициент усиления через внешнее сопротивление, диапазон усиления1Для того, чтобы10000。 В то же времяAD620Высокая точность(Максимальная нелинейность40 частей на миллион)、 Низкое напряжение смещения(Максимальная50 μV)Низкий уровень смещения(Максимальная0,6 μV/℃)Характеристика, это интерфейс электронных весов и датчиков.Система сбора данныхИдеальный выбор. Он также имеет низкий уровень шума.. Низкий входной ток смещения и характеристики низкой мощности, делают его пригодным для небольших сигналов (включая слабые сигналы) усиления и системы применения.

Основные особенности модуля заключаются в следующем:

(1)-3dBСкорость нарастания:800 кГц (G = 1)、500 кГц (G = 10),80 кГц (G = 100)С увеличением коэффициента усиления Максимальная частота входного сигнала постепенно уменьшается.

(2) Увеличение (усиление):6Раз~1Десять thousandfold; Увеличение проходит через модуль.ПотенциометрРуководство по эксплуатацииРегулировки, И резерв фиксированного положения сопротивления, прост в использовании.

(3) Диапазон входного и выходного напряжения: вход±50μv~± 4 в, выход доступен to±3. 3 в около

(4) Источник питания:Один источник питанияИсточник питания, диапазон+ 6V ~ + 30 VМодульный преобразователь с источником питания, низкая пульсация, гарантированный сигнал выходного сигнала не дрожит.

(5) Сам модульСмещение DC схема регулировки, Удобная Регулировка выходного сигнала, например, входной сигнал с смещением настраивается на выходной сигнал без смещения., Отрегулируйте выходной сигнал только на положительный сигнал и т. д.

(6) Интерфейс ввода/вывода: одинСоединительный терминалСиденье, один из нихSMAИнтерфейс 。

(7) Режим доступа:Несимметричный входРежим илиДифференциальный входУзор, выбор с помощью короткого замыкания на модуле, Удобная передача.

(8) Этот модуль проектирует цикл заземления., Удобное тестирование пользователя.

2 Интерфейсный модуль

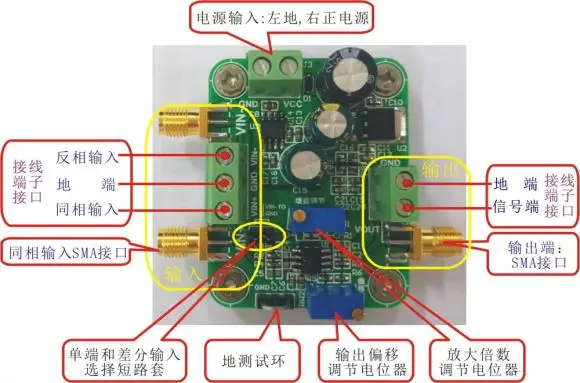

Диаграммы интерфейса модулей показаны на рисунке.

Схематическая схема интерфейса модуля

3 Интерфейсный модуль подключения

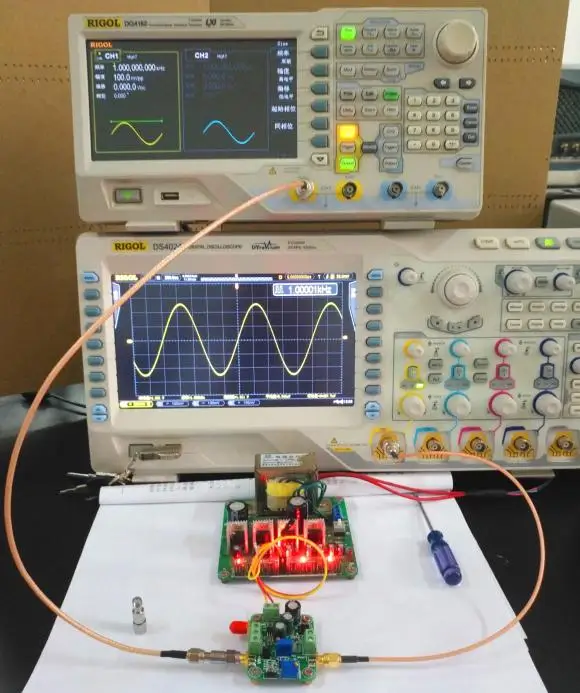

Соединения для отладки модуля показаны на следующем рисунке.

Схема подключения к отладке (ультра-Низкая пульсация постоянного тока Регулируемый источник питания, используемый в нашем магазине)

4 Модуль отладки эффект

(1) Увеличенный Тестовая карта

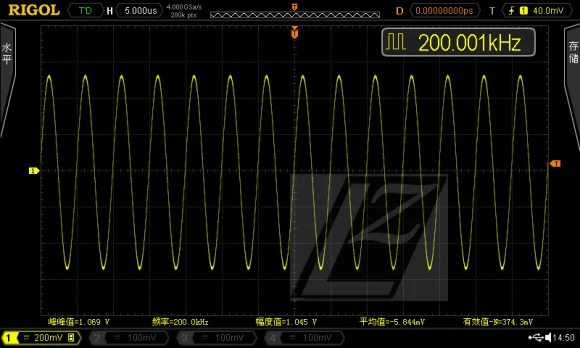

Входной сигнал200 кГц、 100mVppsine wave, увеличенный 10multiple выходной сигнал

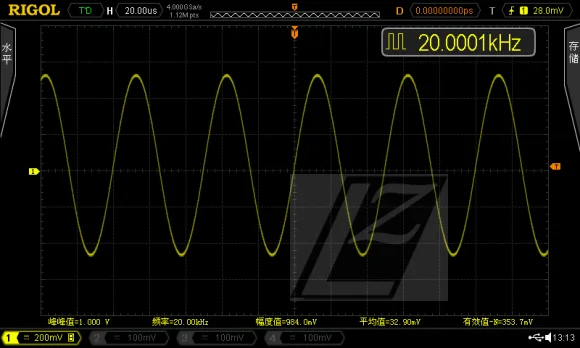

Входной сигнал20 кГц、 10mVppsine wave, увеличенный 100multiple выходной сигнал

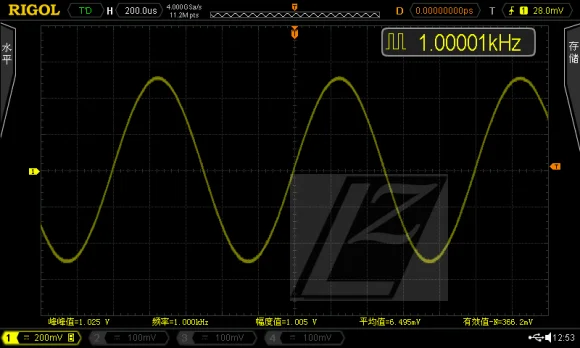

Входной сигнал1 кГц、 1mVppsine волна, увеличенный 1000multiple выходной сигнал

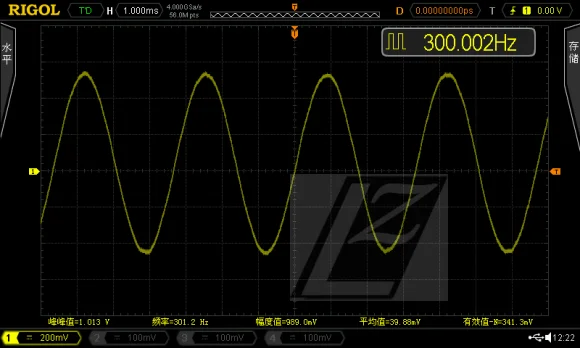

Входной сигнал300 Гц、 100μMVppСинусоидальная волна, увеличенная 10000многократная выходная форма сигнала

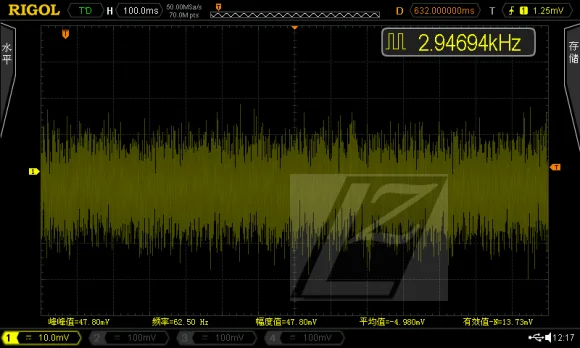

Вход заземления, Тест amplification10000Multiple Выходной шум

(2) Тест пропускной способности

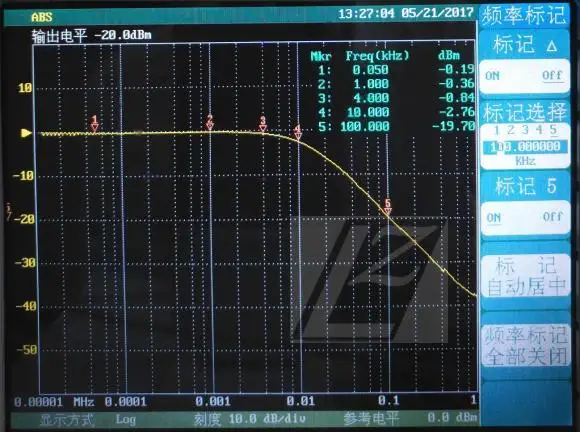

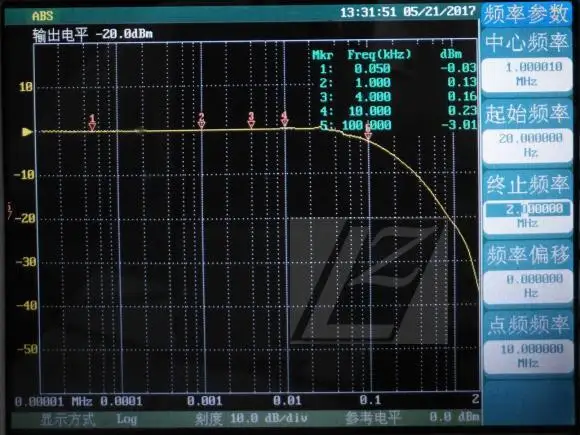

100Амплитудно-частотная характеристика кривой усиления

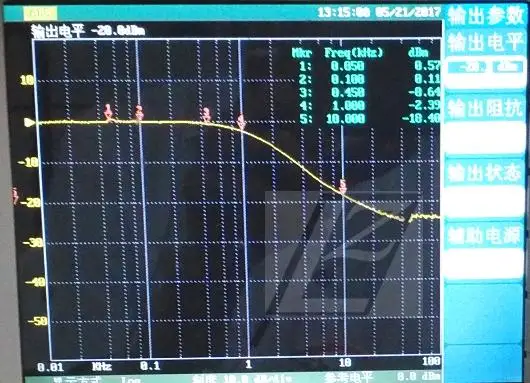

1000Амплитудно-частотная характеристика кривой усиления

10000Амплитудно-частотная характеристика кривой усиления
