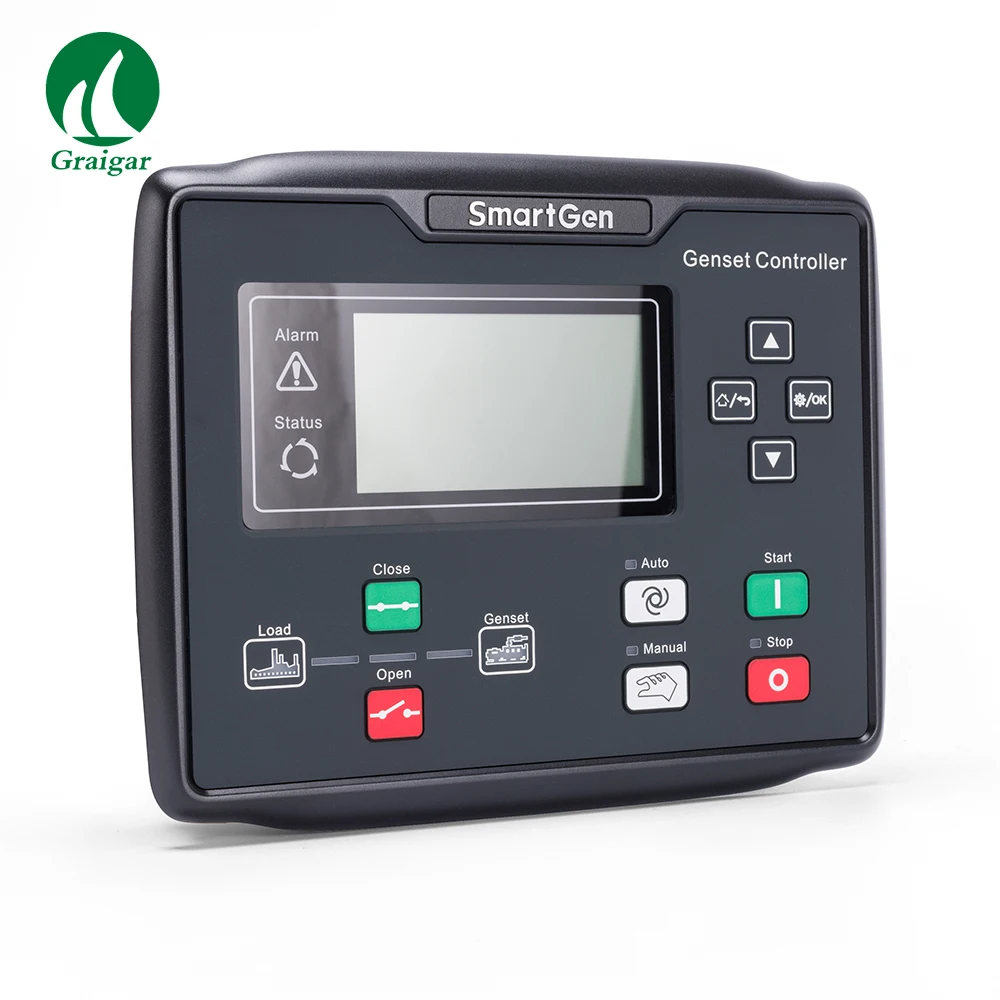

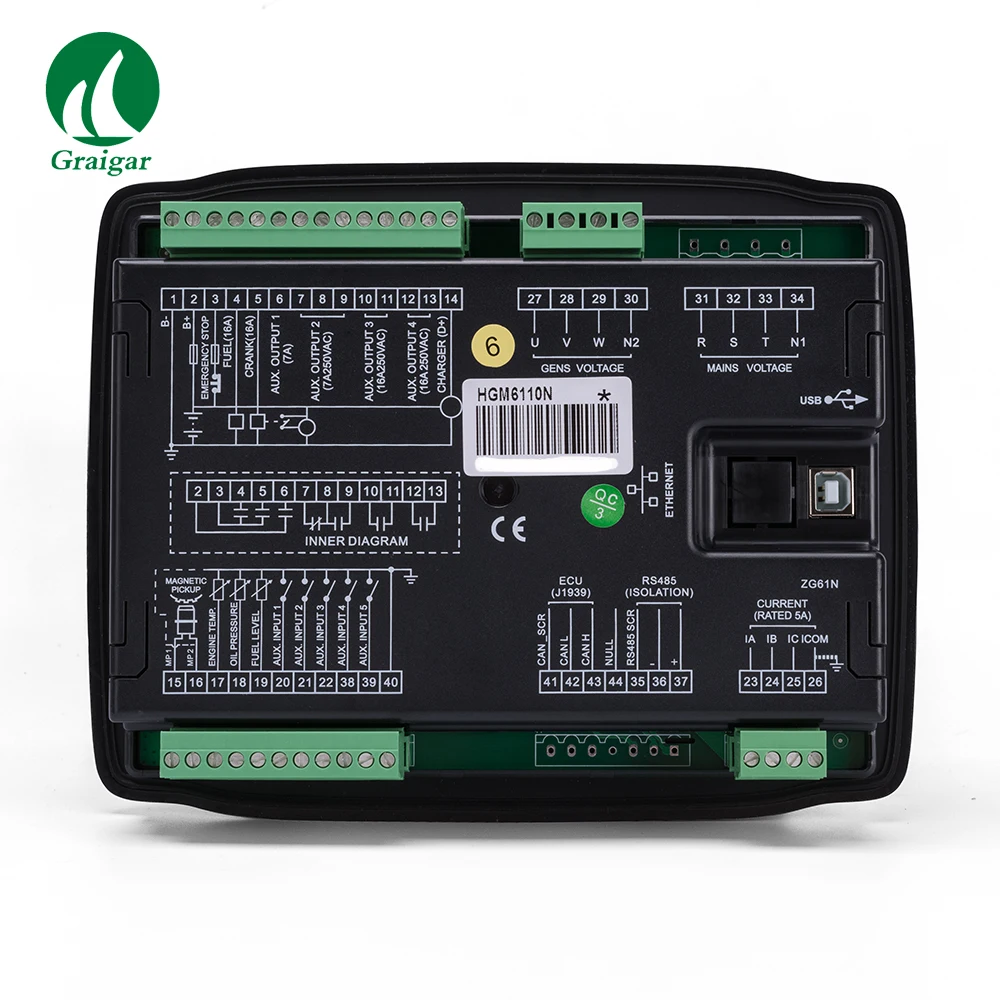

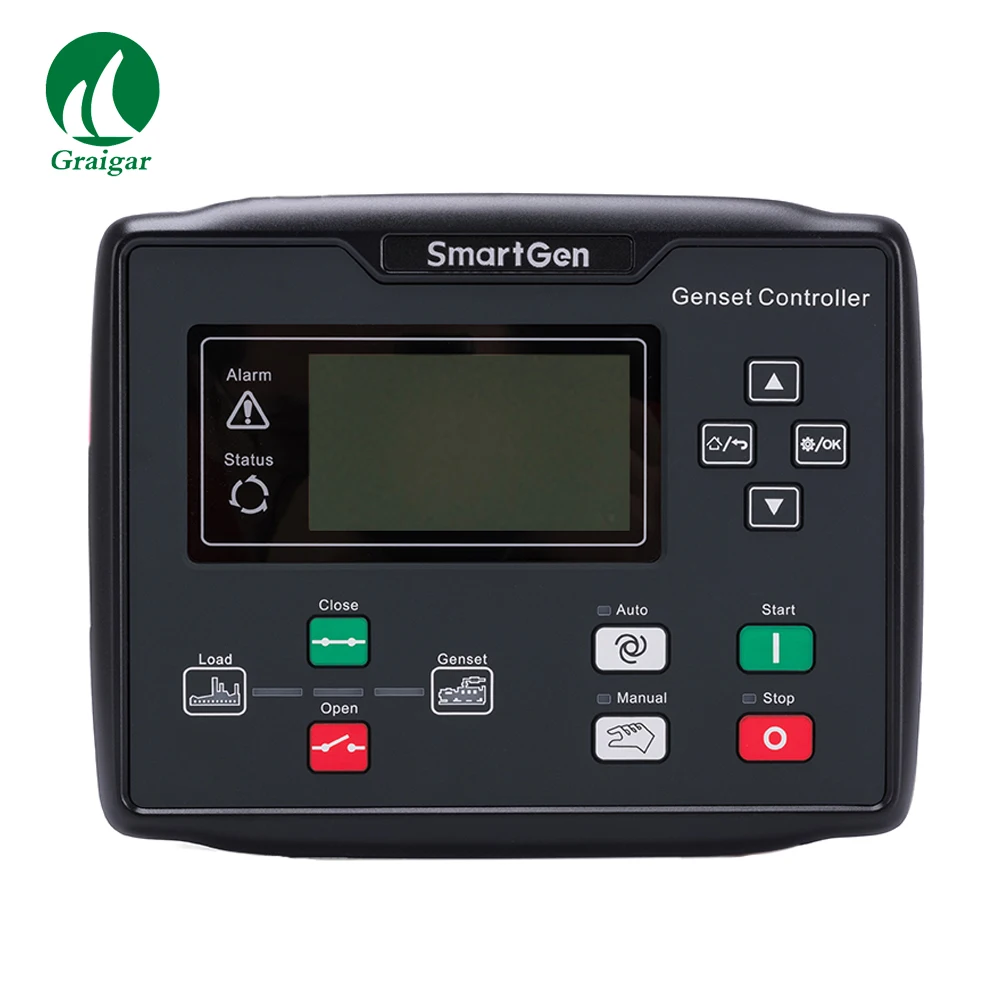

Новый контроллер генератора SmartGen HGM6110N

Краткое описание

Автоматический контроллер серии HGM6100N, интегрирующий цифровые, интеллектуальные и сетевые технологии, используется для автоматического управления и мониторинга системы genset. Он может выполнять функции автоматического запуска/остановки, измерения данных, защиты сигнализации и трех «дистанционных» (дистанционное управление, Дистанционное измерение и дистанционное общение). Контроллер использует ЖК-дисплей, дополнительный интерфейс дисплея, включая китайский, английский, испанский, русский, португальский, турецкий, польский и французский языки с простой и надежной работой.

Автоматический контроллер серии HGM6100N использует технологию микро-обработки, которая может достичь точного измерения, регулировки стоимости, настройки времени и порога и т. д. Все параметры можно настроить с передней панели или использовать интерфейс USB (или интерфейс RS485) для настройки через ПК. Он может быть широко использован во всех типах автоматической системы управления для его компактной структуры, простых соединений и высокой надежности.

Производительность и характеристики

Контроллер HGM6100N имеет шесть вариантов:
HGM6110N/6110NC/6110CAN: автоматический модуль запуска, он контролирует генератор для запуска/остановки с помощью удаленного стартового сигнала;
HGM6120N/6120NC/6120CAN: на основе HGM6110N/6110NC/6110CAN, он добавляет мониторинга сети переменного тока и сети/генератор автоматического переключения управления (AMF), особенно подходит для системы автоматизации, состоящей из сети и генератора.
Примечание 1: HGM6110NC/6120NC имеет порт RS485, HGM6110N/6120N без.
HGM6110CAN/6120CAN имеет CAN порт, HGM6110N/6120N и HGM6110NC/6120NC без.
Примечание 2: HGM6110/6120 используется в качестве примера для описания в этом руководстве.

1. 132*64 ЖК-дисплей с подсветкой, дополнительный языковой интерфейс (китайский, английский, испанский, русский, португальский, турецкий, польский и французский), кнопочное управление;
2. Акриловый экран, улучшенное ношение и устойчивость к царапинам;
3. Силикагелевая панель и ключи могут хорошо адаптироваться к более высокой и низкой температуре;
4. С RS485 портом связи, может достичь «трех удаленных» функций через протокол MODBUS;
5. С портом CANBUS, который может быть подключен к электронному впрыску с J1939, он не только может контролировать часто используемые данные (такие как температура воды, давление масла, скорость вращения и расход топлива и т. Д.) но также может управлять запуском, остановкой, высокой скоростью и низкой скоростью (необходим контроллер с портом CANBUS) Через порт CANBUS.
6. Адаптируется к 3P4W, 3P3W, 1P2W и 2P3W (120V/240V), 50Hz/60Hz система питания переменного тока;
7. Не могли бы вы измерения и отображения напряжения 3 фазы, 3 фазы, ток, частоту, параметр мощности сети/gens;
Сетевой генератор
Напряжение линии (ЗАО, Ubc и УЦА) напряжение линии (ЗАО, Ubc и УЦА)
Фазовое напряжение мкА, Ub и Uc) фазовое напряжение (мкА Ub и Uc)
Частота Гц частота Гц
Нагрузка
Текущий IA, IB, IC
Активная мощность кВт
Реактивная мощность KVar
Видимая мощность KVA
Коэффициент мощности PF
Генератор накопленной энергии кВт/ч
8. Сети имеют функции перенапряжения/под напряжением и недостаточной фазы; Гены имеют функции перенапряжения/под напряжением, над/под частотой, над током и над мощностью;
9. Точное измерение и отображение параметров двигателя,
Температура. (WT), °C/ °F
Давление масла (OP), кПа/пси/бар
Уровень топлива (ФЛ), % топлива остается L
Скорость (SPD), r/min
Напряжение батареи (VB), V
Напряжение зарядного устройства (ВД), в
Накопительные часы работы
Накопительные стартовые времена
10. Защита управления: Автоматический запуск/остановка генератора, передача нагрузки (контроль ATS) и идеальный дисплей и защита от сбоя;
11. С ETS, контролем скорости холостого хода, предварительным контролем тепла, контролем скорости/поднятием, все они являются выходными реле;
12. Настройка параметров: позволяет пользователю изменять настройки и хранить их во внутренней флэш-памяти. Параметры не могут быть потеряны даже при отключении питания. Все параметры могут быть установлены не только с передней панели, но и с помощью интерфейса USB (или интерфейса PS485), чтобы настроить их через ПК.
13. Различные датчики температуры, давления и уровня топлива могут быть использованы непосредственно, параметры могут быть определены пользователем;
14. Различные условия кривошипа разъединения (датчик скорости, давление масла, генератор) могут быть выбраны;
15. С функцией аварийного запуска;
16. С зубами маховика автоматическая функция идентификации;
17. Диапазон электропитания: (8 ~ 35) В постоянного тока, подходит для различных пусковых батарей вольт;
18. Все параметры используют цифровую модуляцию вместо аналоговой модуляции с использованием обычного потенциометра, что повышает надежность и стабильность;
19. С функцией обслуживания. Типы (дата или время работы) могут быть выбраны, и действия (предупреждение или отключение сигнализации) могут быть установлены во время технического обслуживания;
20. Журнал событий, часы в реальном времени, запланированный Пуск и остановка насоса (может быть установлен как пусковой насос один раз в день/неделю/месяц с нагрузкой или нет);
21. Добавьте резиновую прокладку между корпусом и экраном контроллера, водонепроницаемость может достигать IP55;
22. Контроллер фиксируется металлическими фиксаторами;
23. Модульная конструкция, огнестойкий корпус ABS, встроенная установка, компактная конструкция и простая установка.
