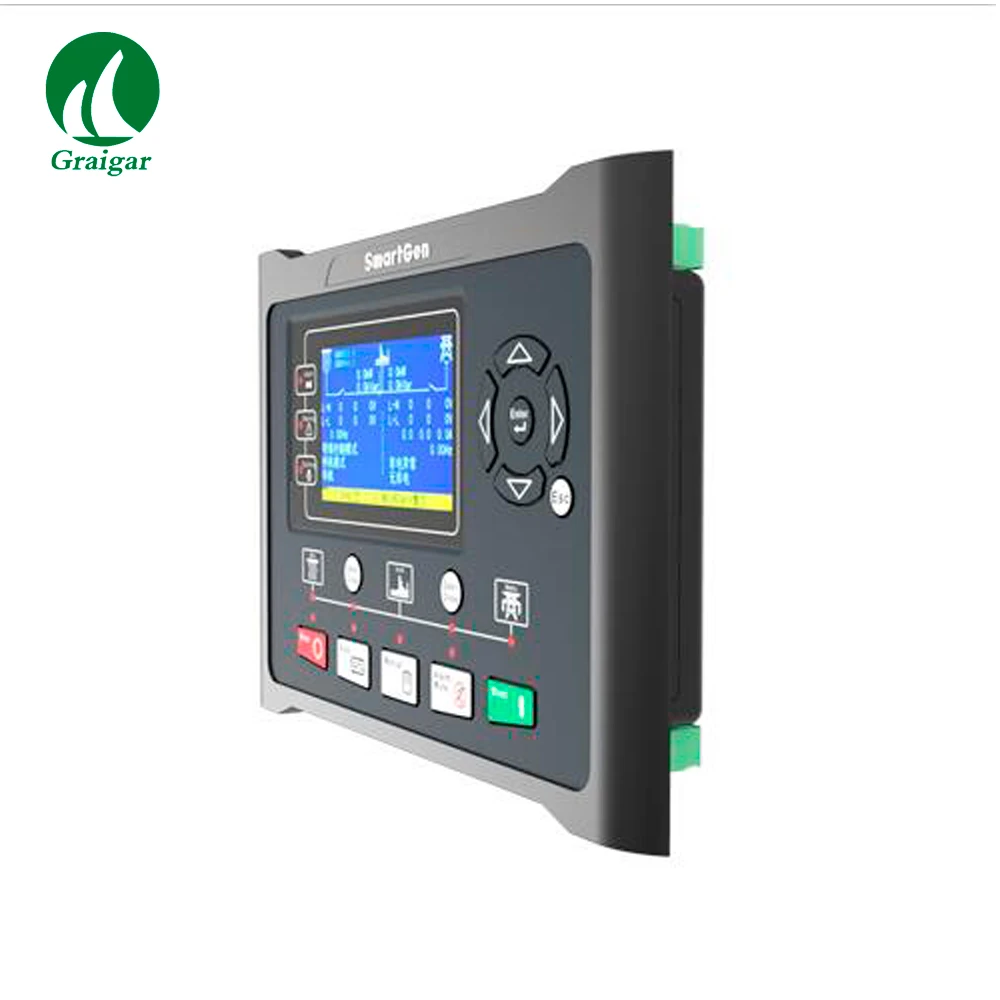

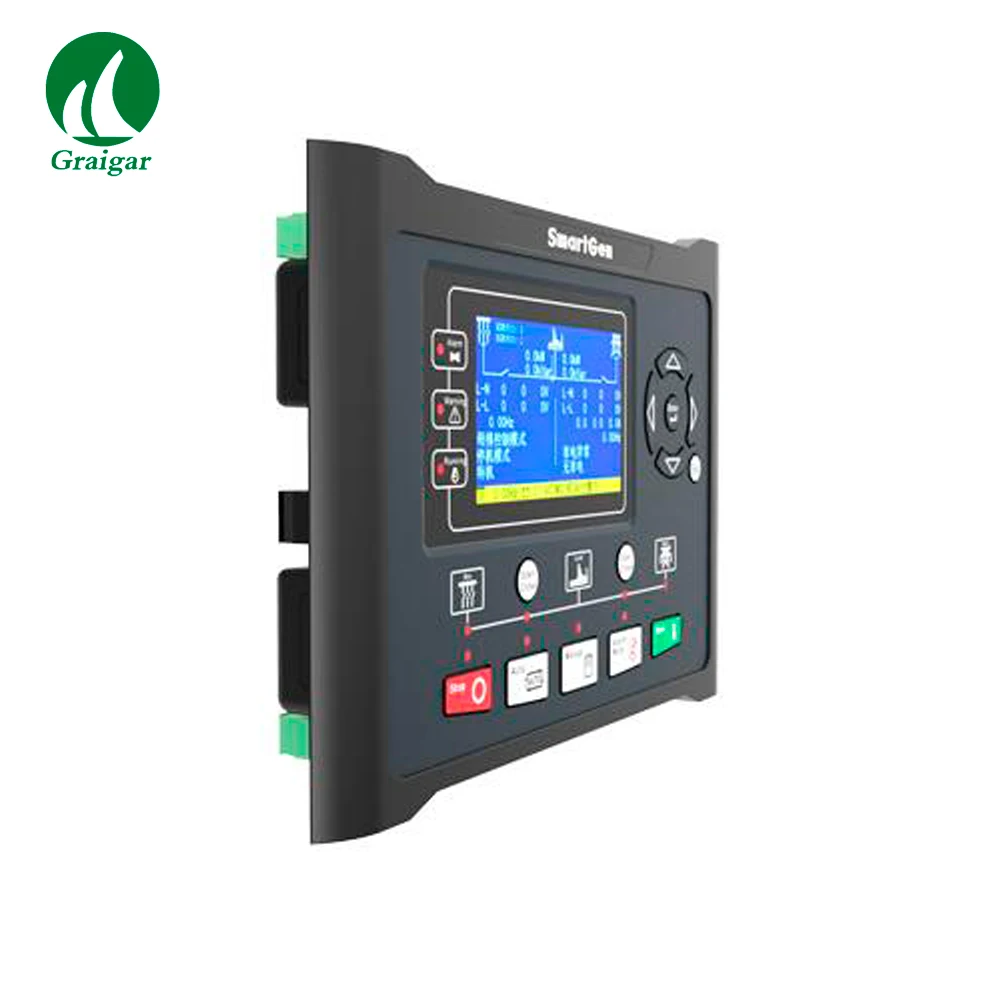

 HGM9560 автобусная связка параллельного блока предназначена для ручной/автоматической параллельной системы, которая состоит из генераторов и односторонней/многоканальной сети. Позволяет автоматически запускать/останавливать и выполнять параллельные функции. Он подходит для ЖК-дисплея, графического дисплея, дополнительного китайского, английского и других языков интерфейса, и он является надежным и простым в использовании.

HGM9560 параллельный блок для подключения шины имеет несколько режимов работы, когда он параллелен сети: Выходная мощность генератора фиксированная активная мощность и фиксированная Реактивная мощность; Пиковая мощность сети; Обеспечивает постоянную мощность сети; Взлет нагрузки; возврат к сети без перерыва.

Мощный 32-битный микропроцессор, содержащиеся в агрегат позволяет точность параметры измерения, фиксированная стоимость регулировка, настройка времени и заданное значение регулировки и т. Д .. Большинство параметров можно настроить с передней панели, и все параметры могут быть настроены через интерфейс USB (или RS485) для регулировки через ПК. Он может быть широко использован во всех типах автоматической генераторной параллельной системы с компактной структурой, простыми соединениями и высокой надежностью.

Производительность и характеристики

С рукояткой-32 бит SCM, высокой степенью интеграции аппаратных средств и надежнее;

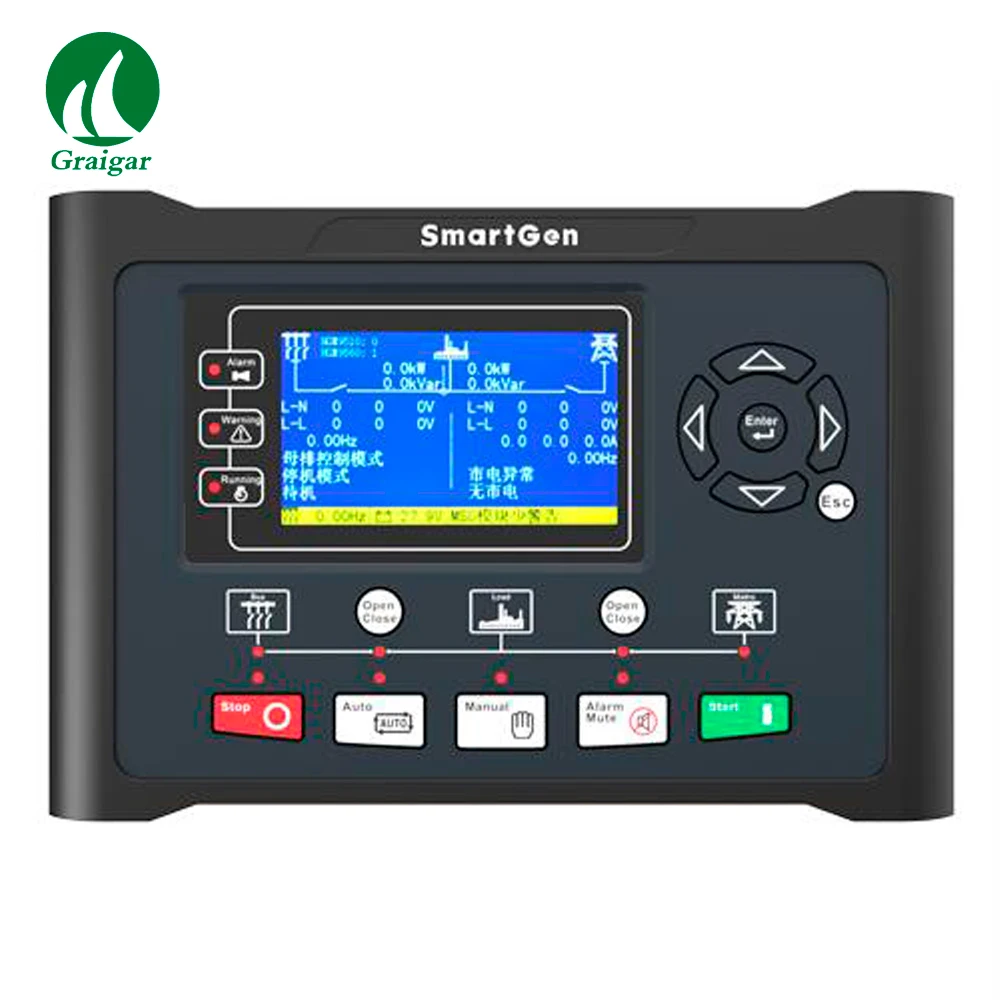

480x272 TFT LCD с подсветкой, Многоязычный интерфейс (включая английский, китайский или другие языки), который может быть выбран на сайте, что делает ввод в эксплуатацию удобным для персонала завода;

Улучшенная износостойкость TFT LCD и устойчивость к царапинам из-за твердого акрила экрана;

Силиконовая панель и кнопки для лучшей работы в условиях высокой/низкой температуры;

Коммуникационный порт RS485 обеспечивает дистанционное управление, Дистанционное измерение, удаленную связь через протокол ModBus.

Подходит для 3-фазный 4-провод, 3 фазы 3 провода, однофазный 2 провода, И 2-фазный 3 (проволока проходит по всей системы с напряжение 120/240V и частота 50/60 Гц;

Собирает и показывает 3-фазное напряжение, ток, мощность, параметр и частоту шины/частота сети.

Идеальная защита от раскола сети: от перегрузки по частоте, перенапряжения/перенапряжения, скачка и векторного сдвига;

Параметры синхронизации:Разница напряжения между шиной и сетью,Частота разница междуАвтобусИ сети, Фазовая разница между шиной и магистралью;

Несколько режимов работы в автоматическом состоянии: AMF (автоматический сбой сети), режим острова, фиксированная выходная мощность/вход, режим пиковой резки и режим захвата нагрузки;

Функция включения и выключения пандуса;

Контроль и защита: Автоматический запуск/остановка генераторного набора, управление АТС (переключатель автоматической передачи) с идеальной индикацией неисправности и функцией защиты;

Все выходные порты имеют релейный выход;

Настройка параметров: параметры могут быть изменены и сохранены во внутренней памяти EEPROM и не могут быть потеряны даже в чехол отключения питания; большинство из них можно отрегулировать с помощью передней панели контроллера, и все они могут быть изменены с помощью ПК через порты USB или RS485;

Широкий диапазон источника питания постоянного тока (8 ~ 35) в, подходит для различных исходных условий напряжения батареи;

Журнал событий, часы в режиме реального времени, генератор запланированного запуска и остановки (может быть установлен в качестве генератора запуска один раз в день/неделю/месяц с нагрузкой или нет);

Накопительная Общая электрическая энергия A и B. Пользователи могут сбросить его как 0 и повторно накапливать значение, которое делает удобство для пользователей, чтобы подсчитать общую стоимость по своему желанию.

С функция технического обслуживания. Действия (предупреждение, отключение и остановка, отключение) могут быть установлены во время технического обслуживания;

Все параметры используются для цифровой регулировки, вместо обычной аналоговой модуляции с нормальным потенциометром, большей надежности и стабильности;

Уровень водонепроницаемости IP55 может быть достигнут с помощью резиновой кольцевой прокладки между корпусом и панелью управления.

Металлические крепежные зажимы обеспечивают идеальную работу в условиях высокой температуры;

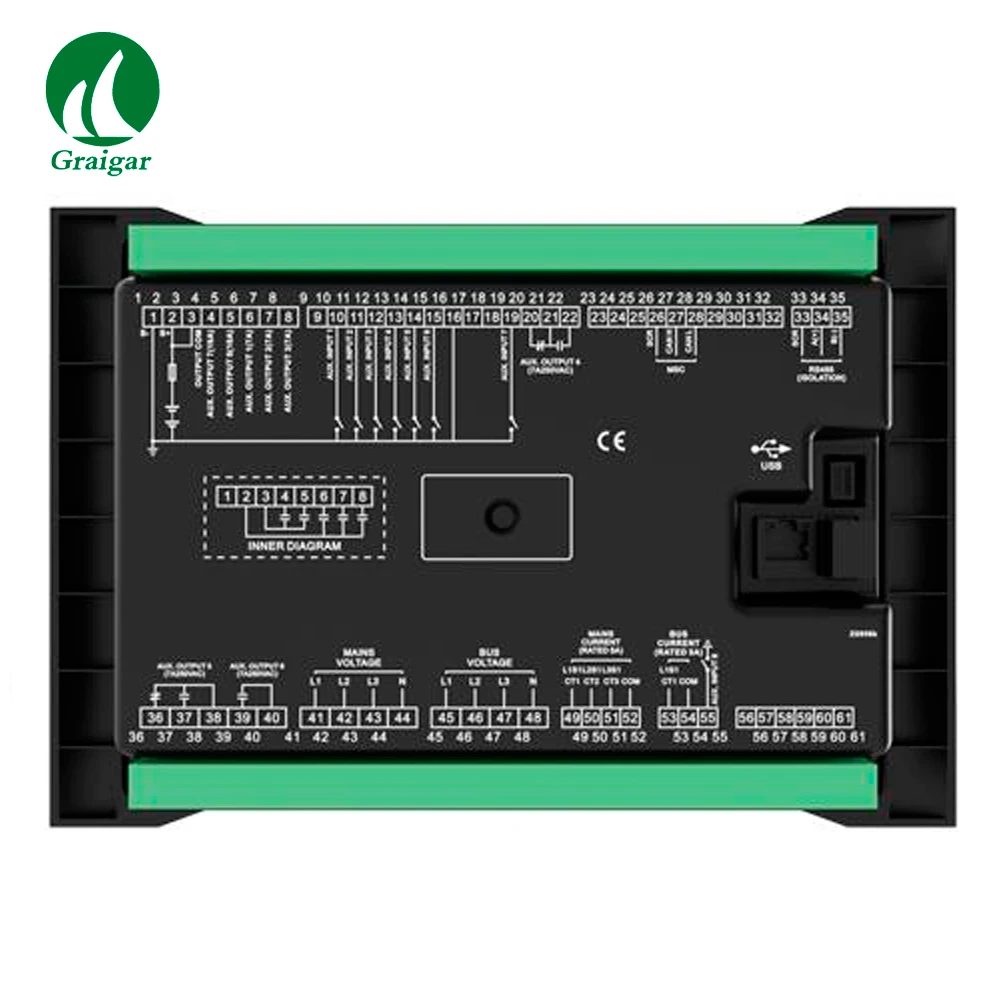

Модульная конструкция, саморегулирующийся ABS пластиковый корпус, подключаемый терминал, встроенный монтаж,Компактная конструкция с простой установкой;
