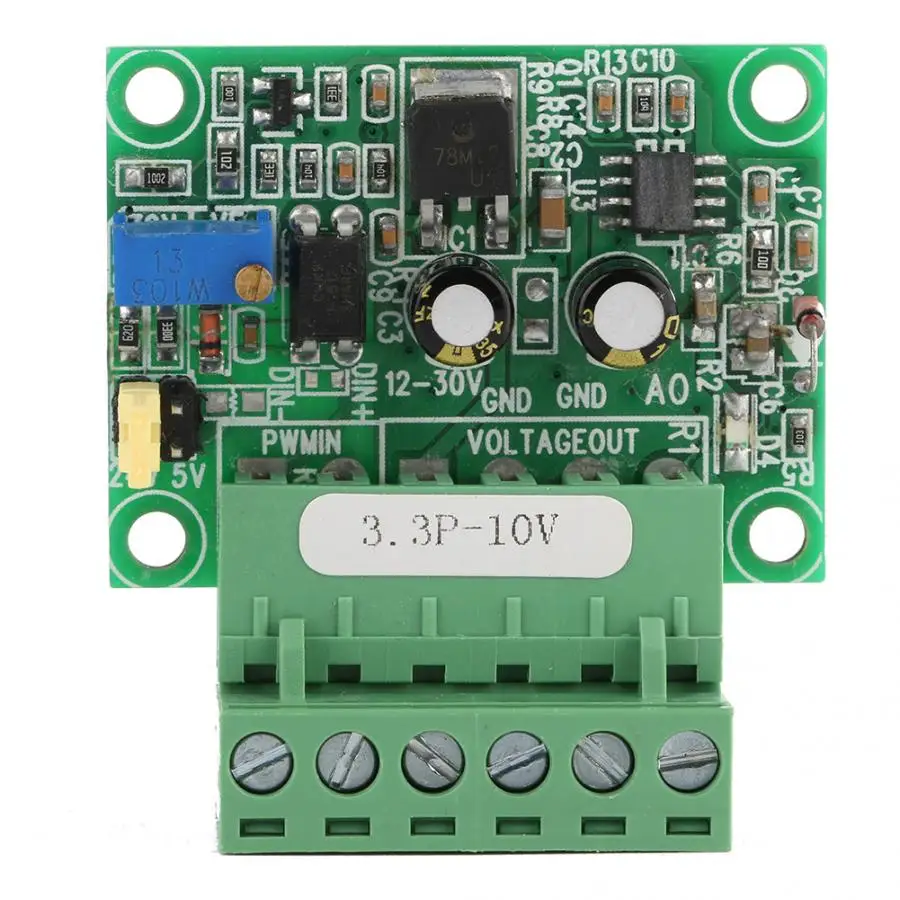

Цифрово аналоговый преобразователь напряжения ШИМ в модуль преобразователя

Цифрово аналоговый преобразователь напряжения ШИМ в модуль преобразователя

PWM модуль преобразователя Напряжения 3,3 V PWM сигналов до 0-10, работающих от источника постоянного тока D/A аналогово-цифровой блок программируемого контроллера

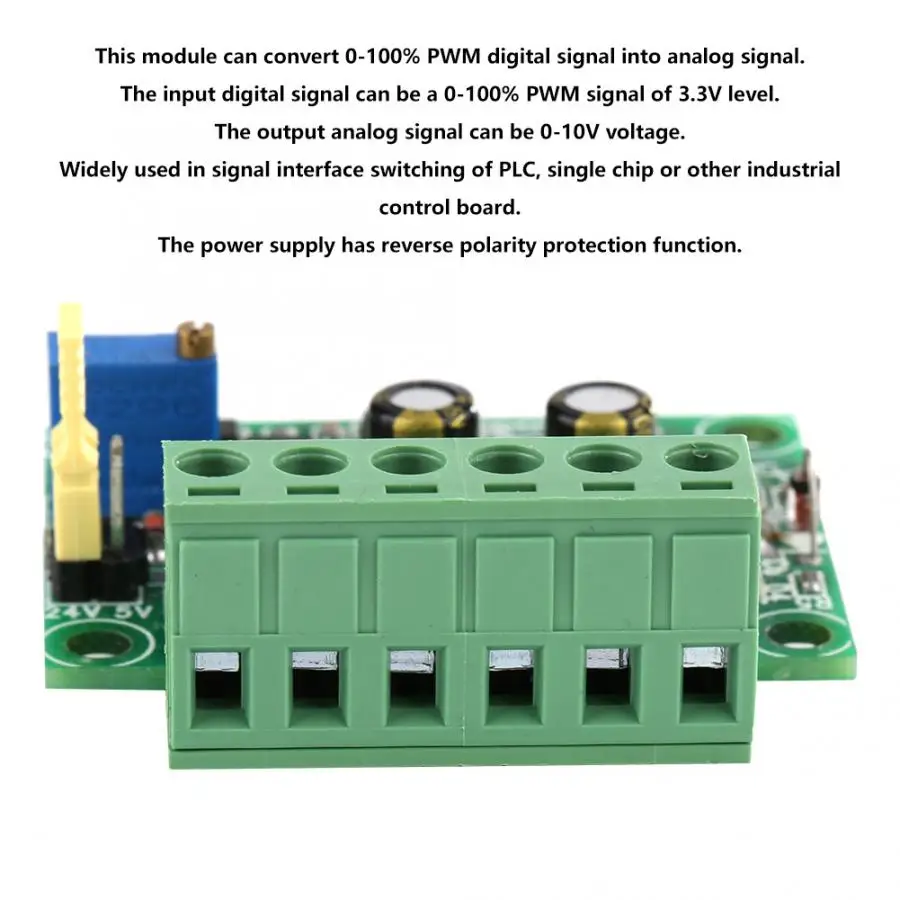

Особенности:

1. Этот модуль может преобразовывать 0-100% PWM цифровой сигнал в аналоговый сигнал.

2. Вход цифровой сигнал может быть 0-100% PWM сигналов 3,3 V уровня.

3. Выходной аналоговый сигнал может быть напряжением 0-10 В.

4. Широко используется для переключения интерфейса сигнала ПЛК, одного чипа или другой Промышленной платы управления.

5. Источник питания имеет функцию защиты от обратной полярности.

Параметры:

1. Модель: 3,3 P-5V

Функция: Вход 0-100% PWM сигналов 3,3 V, выход 0-10В напряжения

2. PWM сигнал получает Частотный диапазон: 100 Гц-3 кГц (рекомендуется 1-3 кГц)

3. Вставьте скачок на 5 В

4. Аналоговый выход напряжения: Ниже приводится выходное напряжение 0-10 В для иллюстрации

После включения питания, когда нет входного сигнала, выход 0 В

Для первого включения, калибровка может быть сделано: Вход сигнал с 50% длительным сроком службы и 3,3 V амплитуды DIN и DIN +. Частота 1-3 кГц. Используйте мультиметр для измерения двух портов AO и GND. Настройте потенциометр на плате, чтобы сделать дисплей мультиметра 5,40 в. Это откалибрует соответствующую связь между импульсным сигналом и этим модулем. Разрешение этот модуль 0,1 V. Мощность выходного тока составляет 10 мА. Если процент рабочего цикла обратно связан с напряжением, вы можете проверить контрольный блок пониженного уровня, активен для установки контактов PWM на выходе в программном обеспечении MACH3.

5. Напряжение питания: 15-30 В постоянного тока (потребляемая мощность источника питания: >100 мА), 12 В настраиваемый

6. Выходная мощность: около 10 мА

7. Способ крепления: 4 * M3 винтовое отверстие

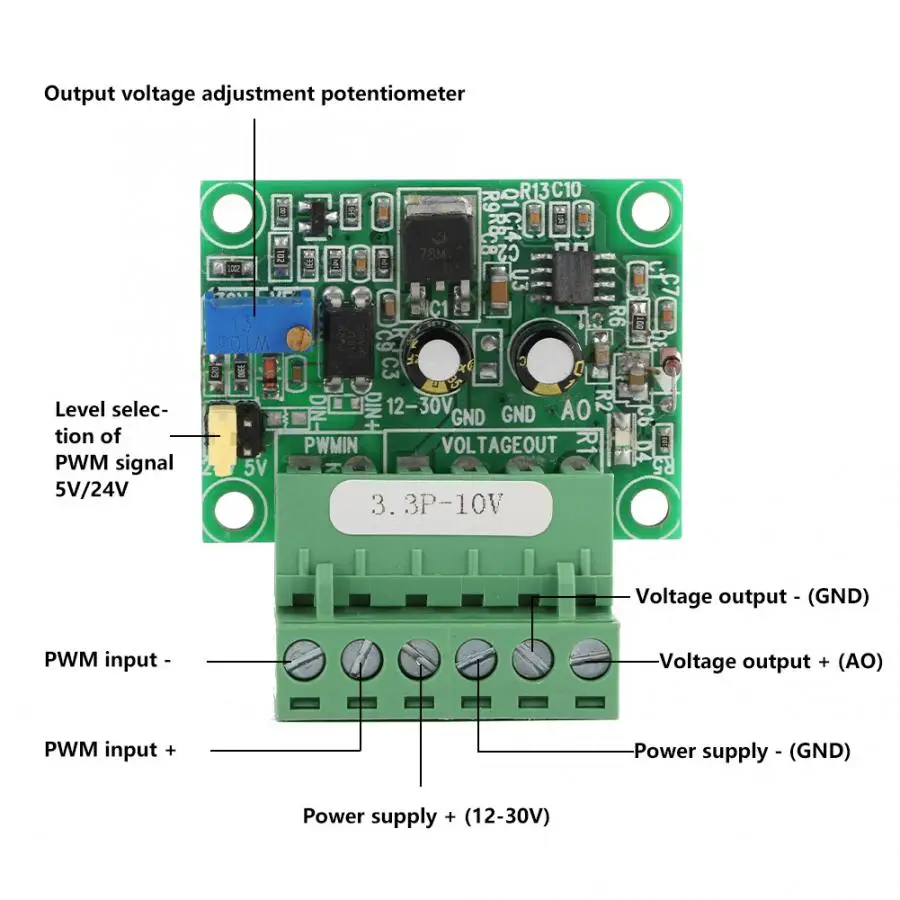

Порты и разъёмы:

1. DIN +: положительный PWM сигналов (для приготовления пищи на общий катод, подключите его к PWM сигналов; Для общий анод, подключите его к 3,3 V сигнала терминал)

2. DIN-: отрицательный сигнал ШИМ (для общего катода, подключите его к GND; Для общего анода подключите его к сигналу ШИМ)

3. 12-30 в: положительный источник питания

4. GND: заземление источника питания

5. GND: заземление источника питания. Он подключен к земле источника питания

6. АО: выходной порт аналогового напряжения (0-10 В)

Посылка список:

1 * цифровой-аналоговый Модуль PLC
