Модуль регулятора времени точечной сварки 40A/100A ЖК дисплей цифровая плата

Модуль регулятора времени точечной сварки 40A/100A ЖК дисплей цифровая плата

Модуль регулятора времени точечной сварки 40A/100A, ЖК-дисплей, цифровая плата, одноимпульсный датчик, 18650 сварочная батарея, точечная Сварка

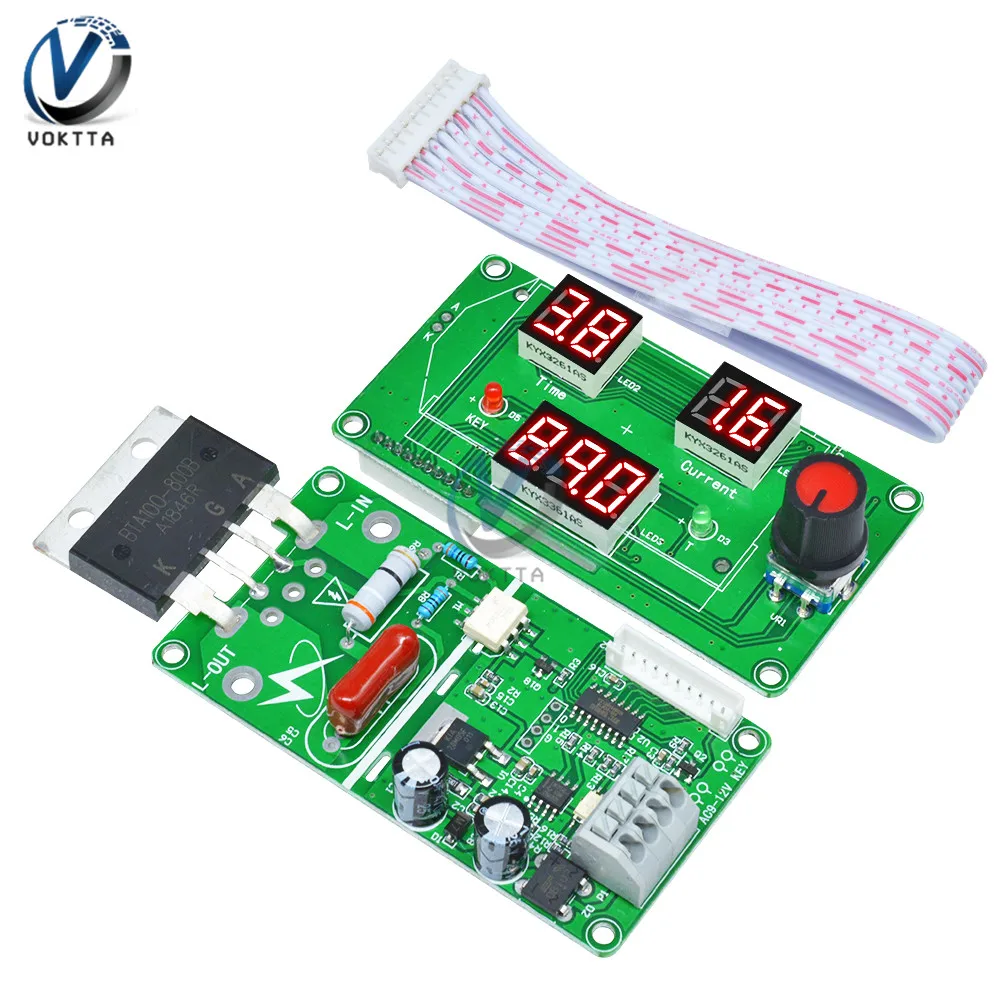

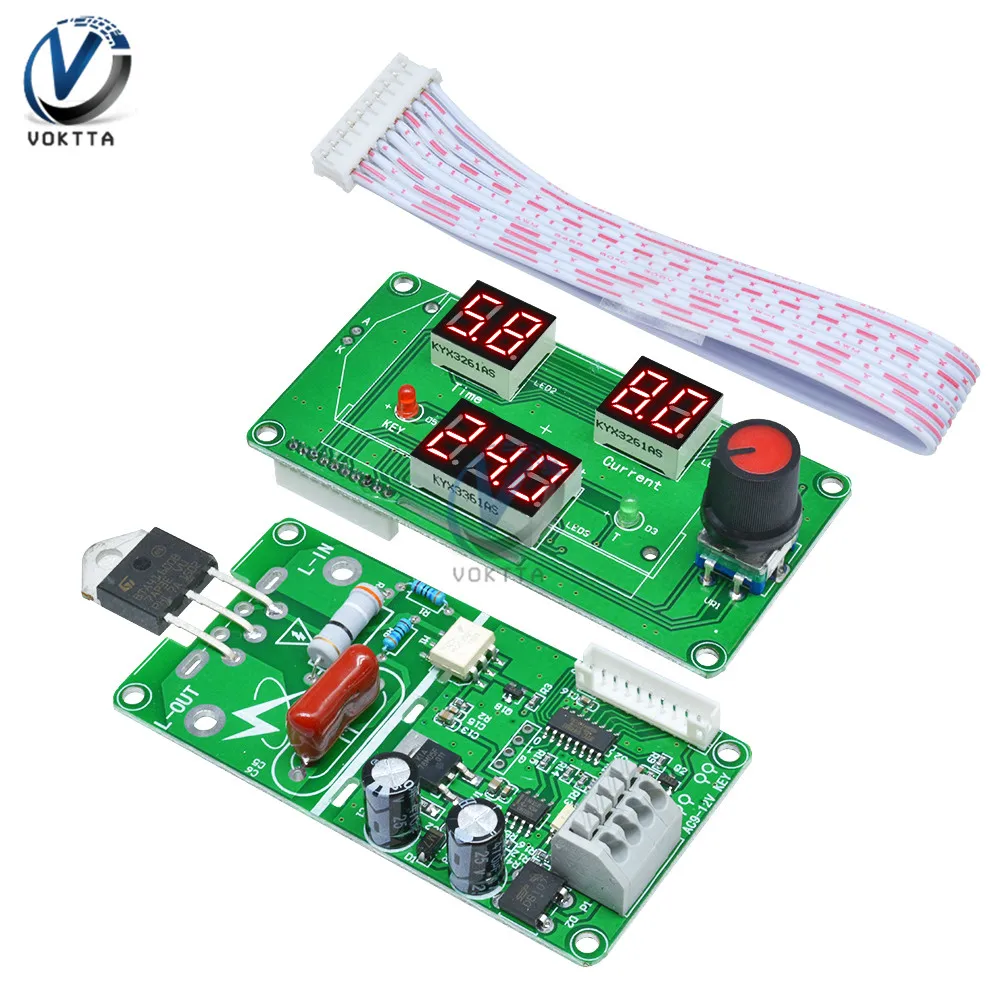

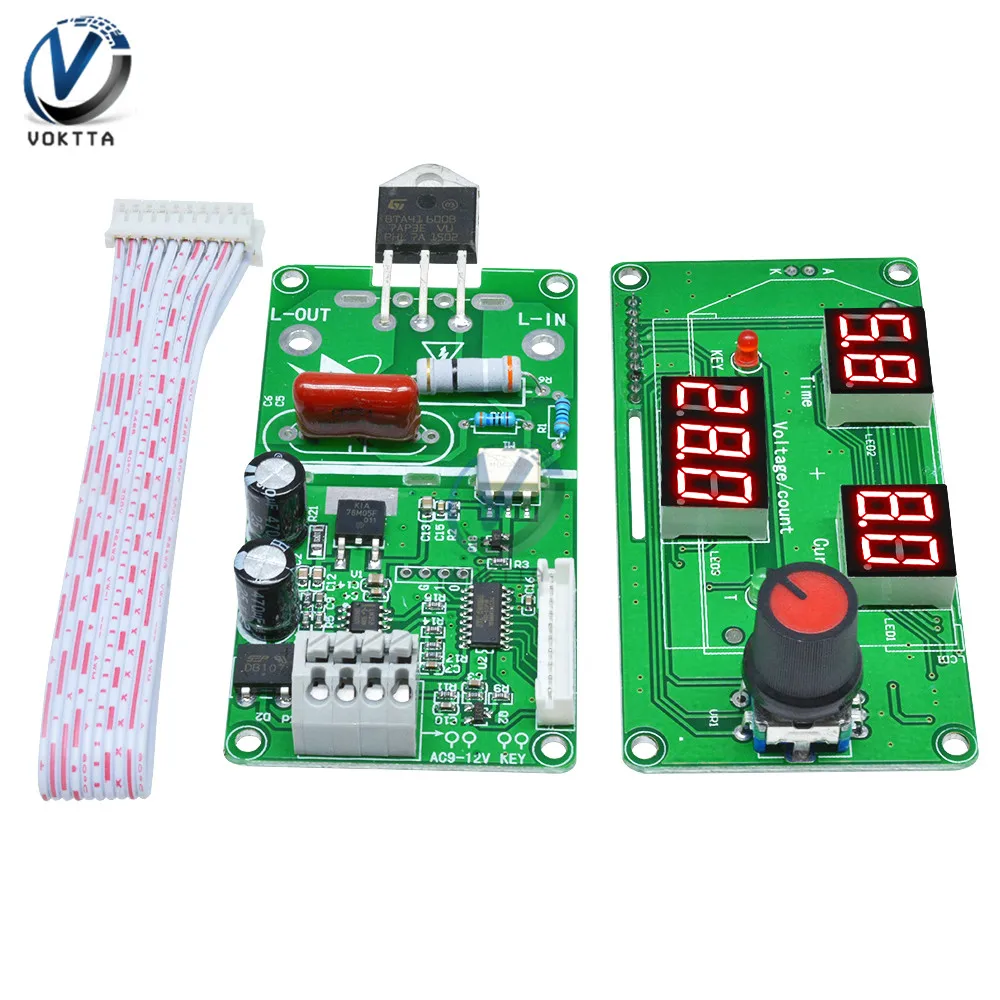

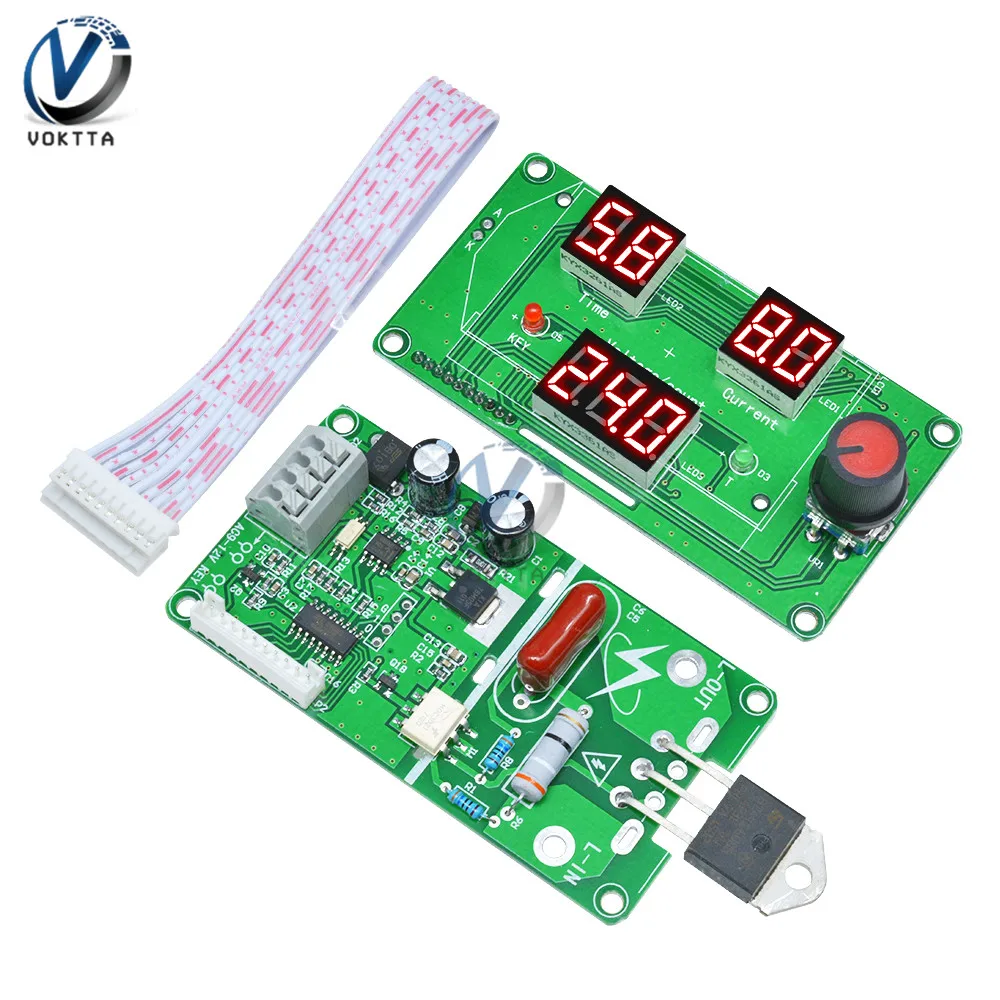

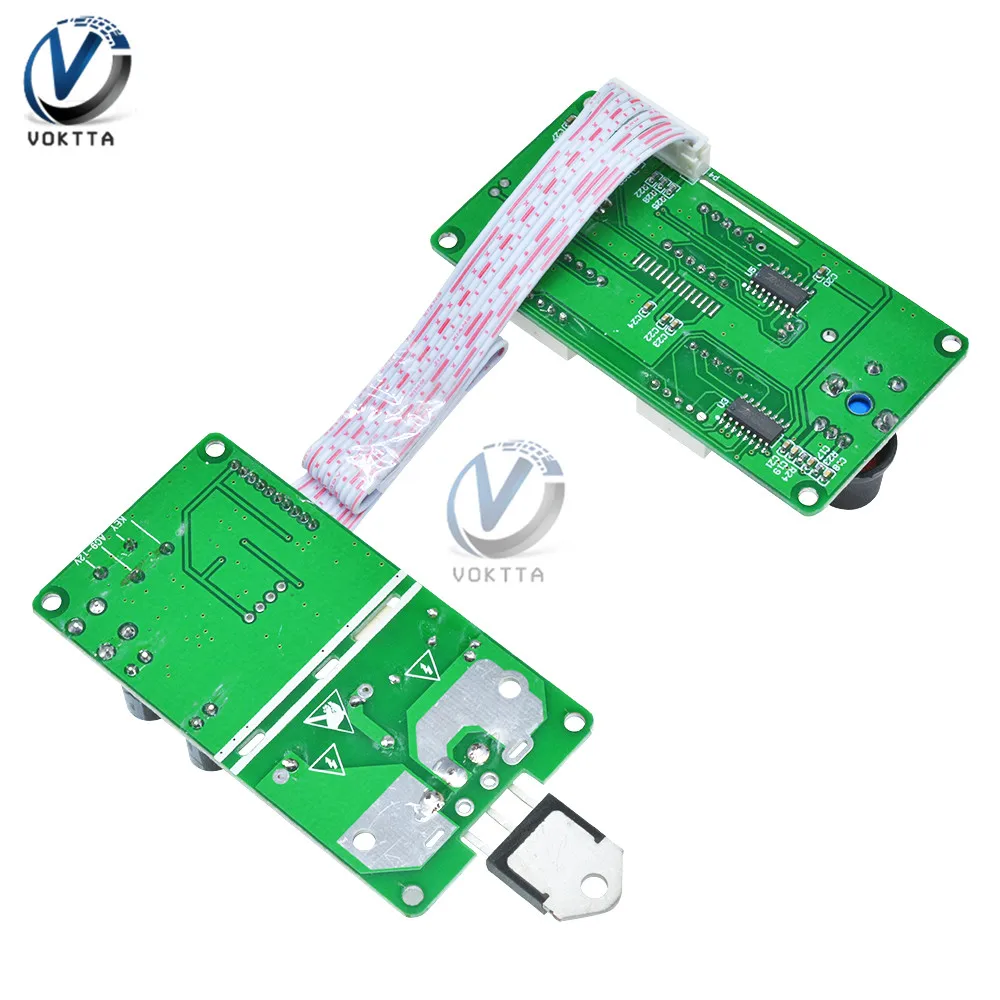

Особенности: Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он используется в основном для одной батареи или группы батареи никелированный лист для сварки, как, например, 18650 литиевая батарея покрытие никелем 0,15 и 0,2 мм стальные листы, трансформатор выше 500W может быть сварные напрямую. Предназначен для сварки других материалов аккумуляторов и различной толщины, например, полимерных электродов без никелевого покрытия, должен быть в сочетании с силовым трансформатором для сварки. В этот модуль входят основная плата и демонстрационная плата, дополнительно 40А и 100А, двунаправленный силиконовый контролер, не включает сварочные трансформаторы, сварочные ручки и другие подходящие инструменты. I. Объем использования: 1.DIY или простая аккумуляторная машина для точечной сварки, разработки сварки. 2. Сварка одной батареи или аккумуляторной батареи. II. Функциональный обзор: 1. Может быть установлен для сохранения последней операции, этот модуль с одним импульсным триггером, 2. Основная плата и панель управления дисплеем разделены, и внешний корпус может быть гибко собранным. 3. Три группы цифрового трубного дисплея данных, удобное управление, простая и быстрая настройка параметров однокодировщика. 4. С функцией компенсации напряжения в сетке, выходной выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и значение электрического напряжения и компенсации, примерно 1 секунду, может отображаться при срабатывании, таким образом, эффективный нагрев сварки соответствует сварочным параметры, и паяное соединение уникально. 5. С функцией подсчета сварки 0-999, может храниться даже при отключении электропитания, количество wleding можно увидеть одним взглядом. Чтобы очистить номер подсчета, просто нажмите и удерживайте датчик в течение 3 секунд. 6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.). Прочность сварки 30%-99% регулируется. 7. Модуль может изолировать мощное и слабое электричество, путем оптической связи, и создать надежную цепь для обнаружения нулевого перекрестка и обнаружения напряжения, чтобы обеспечить точное переключение фаз выпрямителя управления кремния (SCR), который может быть совместим с двухнаправленным выпрямителем кремния 40A-100A (SCR). 8. 9-12 В переменного тока Входная мощность (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может вызвать сбой обнаружения нулевой перекрещивания, не может сгореть.) 9. Внешний триггер и внешний триггер обеспечивают удобный и быстрый сварочный терминал, внешний триггер может быть разнообразен, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. д. Программное обеспечение оснащено антиблокировочным режимом, что подходит к концу сварки, для одного круглого. Например, педаль переключателя была trampled все время, может только сжечь один круглый. III. Применение метод: 1. Калибровка напряжения Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна проводиться, когда установлена первая машина, и в дальнейшем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости в откалибровать. Конечно, когда вы считаете, что напряжение на дисплее неправильно, и его можно откалибровать. Калибровка: Нажмите и удерживайте кодировщик, чтобы включить модуль для входа в Интерфейс калибровки, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, кодировщик с коротким давлением может перейти в рабочий интерфейс. Например, измеренное напряжение 220 В, Интерфейс калибровки может быть установлен на 220. 2. Интерфейс дисплея Цифровая настройка: кодировщик с коротким давлением, когда значение мигает, регулировка левой или правой рукой, короткое нажатие для замены нового значения, когда четвертое значение мигнет, короткое нажатие, кодировщик в рабочий интерфейс. В рабочем интерфейсе, когда значение подсчета больше 0, кодировщик может быть очищен от длинного нажатия в течение примерно 3 секунд. Характеристическая вязкость полимера. Меры предосторожности при использовании 1. Этот модуль DIY должен иметь некоторые знания электрика, если вы полный новичок, пожалуйста, обратитесь к знанию электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной детали во время установки. Когда частота и мощность использования высоки, выпрямитель управления кремнием требует, чтобы внешний радиатор рассеивал тепло. 2. Мощность управляющего модуля зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может носить с собой трансформатор для микроволновой печи, BAT100 (100A) может носить с собой два трансформатора для микроволновой печи, и рекомендуется один для циклического трансформатора 100A. 3. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от маленького до верхнего, чтобы избежать повреждения сварочного ручки. V. Причина и устранение неполадок 1. Подача электроэнергии не соответствует реальному переключатель напряжения: re-калибровка напряжения. 2. Паяльное соединение не является надежным или припаянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов. Посылка Плата точечной сварки 40A/100A, 1 шт.
