Ling Zhi электронный широкополосный ленточный фильтр-модульV1.0

1 Введение модуля

Сравнение активной фильтрации с пассивной фильтрацией, любой ответ может быть достигнут без индуктивности, и это позволяет избежать сложной проблемы магнитной утечки. нет необходимости в магнитном экранировании. во-вторых, усилитель представлен. по сравнению с пассивной фильтрацией, сигнал в полосе пропускания не имеет потери энергии. и он может быть увеличен. эффект нагрузки не очевиден, взаимное влияние минимально при подключении На нескольких уровнях. легко построить фильтры высокого заказа методом каскада. построить, легко собрать с помощью стандартных устройств. малый объем, легкий вес. но он также имеет очевидные недостатки.: усиление открытой петли, потому что op-amp скатывается с частотой, требуется источник питания постоянного тока, Пассивный фильтр менее надежный, чем пассивный фильтр, при высоком давлении, высокой частоте, случаи высокой мощности не применимы.

Активная фильтрация с хорошими характеристиками полосы пропускания, она широко любима людьми на средних и низких частотах.. так что Ling Zhi Electronics запустил этот универсальный модуль активного фильтра. цель состоит в том, чтобы избавить всех от дизайна для себя. макет, отладка времени ожидания. получите «одну доску и несколько видов использования, получите ее и используйте». эффект.

Основные характеристики активного широкополосного модуля фильтра bandpass:

(1) РеализацияVCVSШирокополосная функция фильтрации ленточного пропуска типа B(Butterworth), теоретический коэффициент затухания при остановке-40 дБ/Десять летМодуль по умолчанию отгрузкиДиапазон полосы пропускания300 Гц ~ 3400 ГцКоэффициент усиления1Время, Пользователи могут изменить значение сопротивления и емкости в соответствии с их потребностями., таким образом, частота отключения и коэффициент усиления изменяются.

(2) Использование широко используемыхNE5532Двойной операционный усилитель, пользователи могут изменить модель операционного усилителя в соответствии с их потребностями., ленточный фильтр с более высокой частотой отключения.

(3) Модуль по умолчанию±5 ВИсточник питания, Пользователь может изменить источник питания в соответствии с рабочим напряжением операционного усилителя.

(4) Входные и выходные интерфейсы имеют две формы, однаКонтактный интерфейс (по умолчанию), Один из нихSMAИнтерфейс.

(5) Этот модуль проектирует домкрат.GND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.

(6) В соответствии с фактическими потребностями пользователей, настроить соответствующие модули. Из-за утомительного процесса отладки, поэтому нам нужно взимать определенную плату за изготовление на заказ.

2 Интерфейс модуля

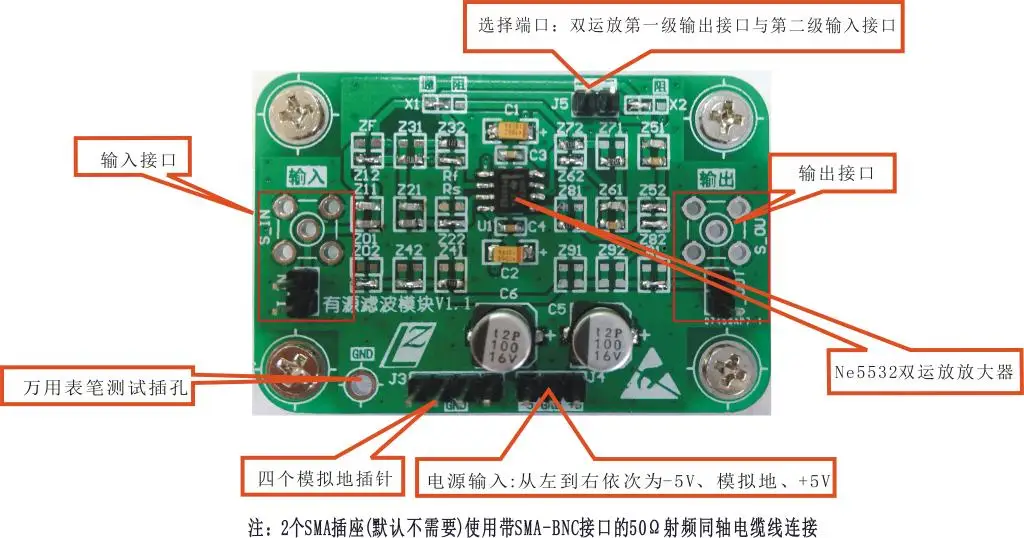

Входные и выходные интерфейсы имеют две формы, одна-контактный интерфейс.SMAИнтерфейс. Диаграммы интерфейса модулей показаны на рисунке.

Схематическая схема интерфейса модуля

3 Метод подключения интерфейса модуля

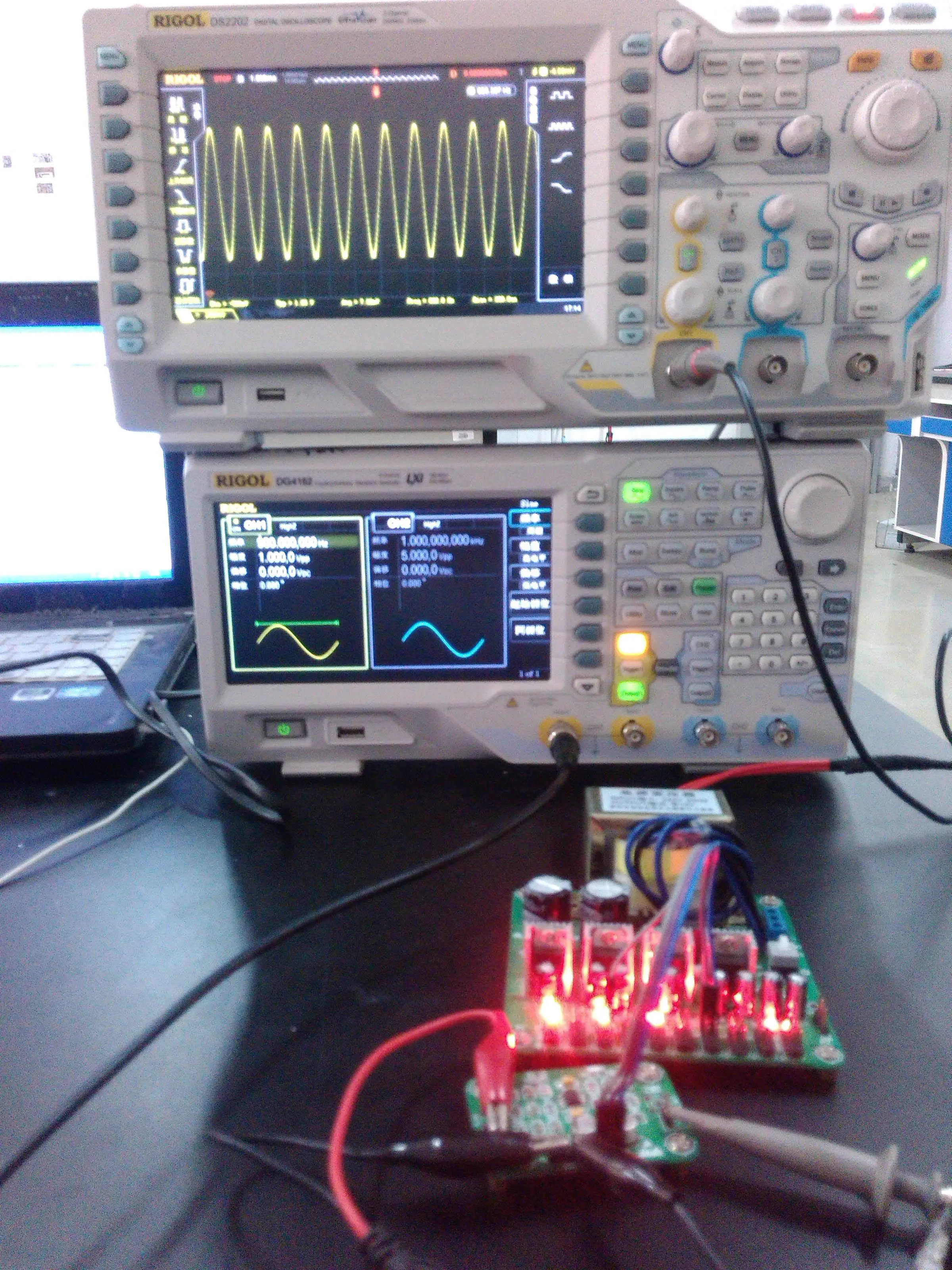

Подключение модуля показано на следующем рисунке.

Схема подключения

4 Эффект отладки модуля

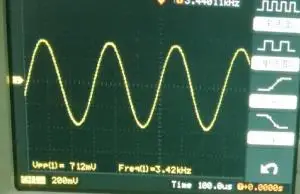

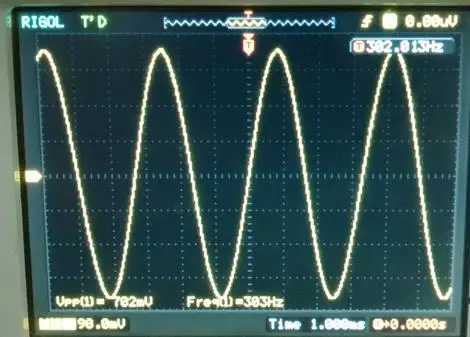

Этот модульПолоска доступа по умолчанию300 Гц ~ 3400 Гц、Коэффициент усиления0 дБВ данных обстоятельствах,Входная амплитуда1VppСинусоидальный сигнал, данные теста показаны ниже.

Амплитудно-частотная характеристика карты
