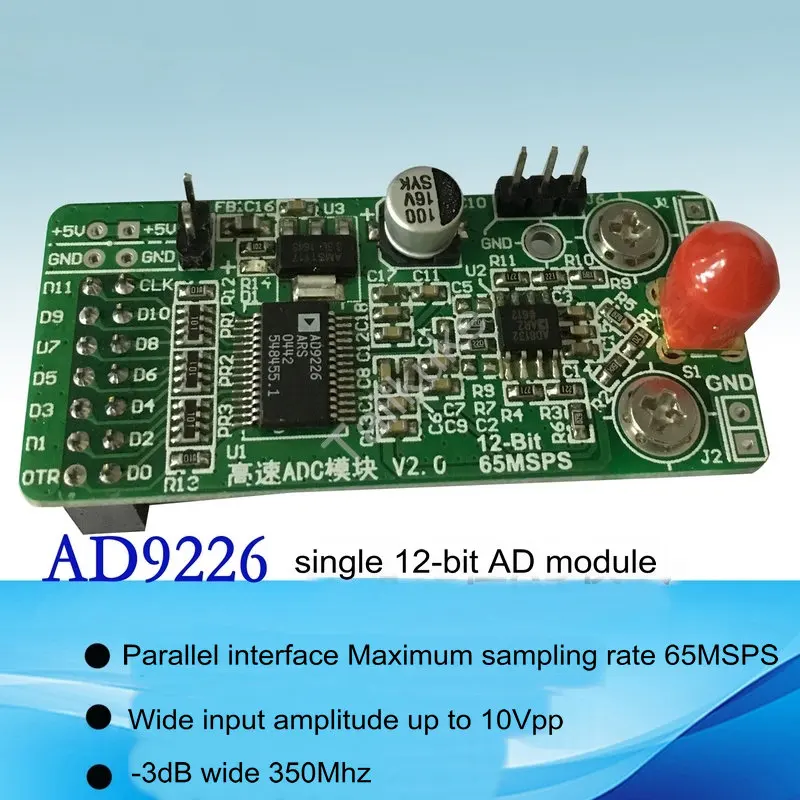

Высокоскоростной модуль AD AD9226 параллельный 12 битный 65M плата разработки FPGA для

Высокоскоростной модуль AD AD9226 параллельный 12 битный 65M плата разработки FPGA для

ADСистема сбора и обработки данных moduleV2.0

1 Введение модуля

Этот модуль имеет высокую скоростьADВыборTIКомпания12Разрядные высокого скоростиA/DКонвертерAD9226。AD9226Многоступенчатая дифференциальная трубопроводная архитектура, максимальная частота дискретизации65 Мбит/с; Чип с одним источником питания, держатель образца и исходный источник напряжения включены в чип. Упрощенная конструкция периферийной цепи; Удовлетворяющая промышленные применения, и гарантирует отсутствие кода потери во всем диапазоне рабочих температур. 。

Похожие продукты

Диапазон входного напряжения модуля-5V ~ + 5V, Входное пиковое значение 0.10VppМодули используют затухание и офсетные схемы для регулирования входных сигналов, преобразования в1 ~ 3V(То есть, пиковое значение2Vpp) Сигнала входаAD9226Это вход.-5VВремя,АЦПВходное напряжение3V; Входная мощностьС напряжением 0 ВВремя,АЦПВходное напряжение2В; Входная мощность+ 5ВВремя,АЦПВходное напряжение1V。 Высокая скоростьADСхема блока модуля показана ниже.

Основные особенности модуля заключаются в следующем:

(1) Максимальная скорость принятия :65 Мбит/с。

(2) Аналоговая Амплитуда входного сигнала :±5V(А именно10VppВход)。

(3) Аналогового сигнала пропускная способность :-3dBПропускная способность350 МГц。

(4) Цифрового интерфейса уровня :3,3 V。

(5Модуль источника питания :+ 5ВОдиночный источника питания。

(6) Интерфейс ввода аналогового сигнала принимает две формы: одна2,54Интервал контактный интерфейс, одинSMAИнтерфейс (по умолчанию)。

(7) Интерфейс цифрового сигнала:2×7Двухрядные2,54Основание прокладки, направление вниз.

(8) Этот модуль проектирует домкрат.GND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.

(9) В соответствии с фактическими потребностями пользователей, настроить соответствующие модули. Из-за утомительного процесса отладки, поэтому нам нужно взимать определенную плату за изготовление на заказ.

2 Интерфейсный модуль

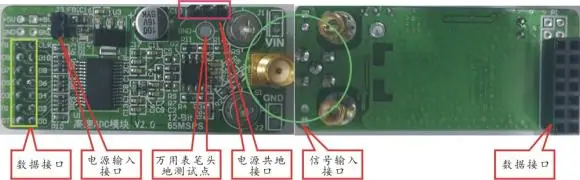

Интерфейс ввода аналогового сигнала принимает две формы, одна-контактный интерфейс.SMAИнтерфейс(Рекомендации по эксплуатацииSMAИнтерфейс Вход сигнала); Интерфейс передачи данных14PINО2,54Интервал базового интерфейса. Каждый интерфейс модуля показан на следующем рисунке.

Схематическая схема интерфейса модуля

3 Модуль Интерфейс способ подключения

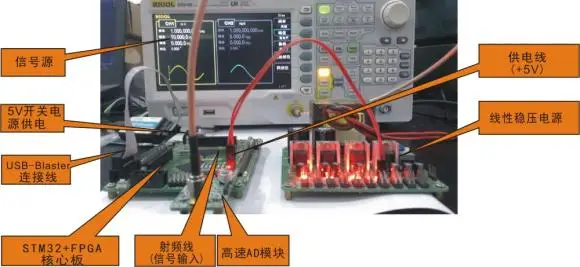

Высокая скоростьADНеобходимо использовать тестирование модуляADПреобразователем(Общего назначенияFPGA),+ 5ВЛинейный регулируется питания(Рябь)Источник сигнала. Используйте магазинЛинейный Регулируемый блок питания、C8051F/STM32 + FPGAОсновная платаИ160 МГцИсточник сигналаСхема встроенного тестового подключения показана ниже.

4 Модуль отладки эффект

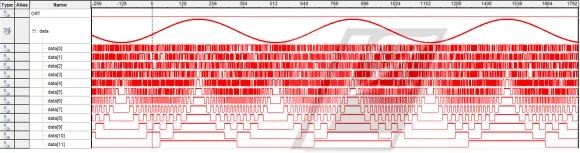

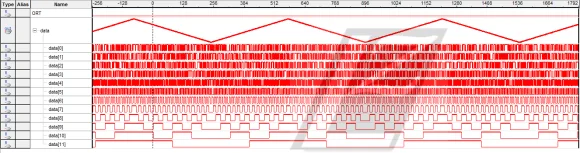

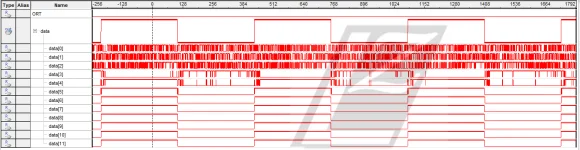

Входная Синусоидальная волна отдельно, квадратные и треугольные волновые сигналы, их диапазоны соответственно10V, Частота100 кГцObservation наблюдение и использование формы волныQuartus IIВнутри инструментыSignalTap IIКоллекцияДанных осциллограмм 。ADМодульнаяЧастота дискретизацииНабор для того, чтобы65 МГц。

Будьте внимательны: входное сопротивление модуля50Ом, поэтому источник сигнала должен быть установлен для привода.50Нагрузка Ома, в противном случае входной сигнал будет уменьшен наполовину.

Модуль Тесты эффект схема

5 Отгрузочная ведомость

Серийный номер

Название

Номер

Примечания

1

AD9226Высокая speedadmodular

1

Каретки Бесплатная доставка

2

Схема модуля (pdfedition), FPGATest Reference Program、 Модуль Инструкция по эксплуатацииИ руководство по чипу

1

Пользователь Baidu Cloud Disk скачать

Baidu диск загрузки данных,После подтверждения полученияЗапрос ссылки и загрузка паролей.

Есть особые требования для экспресс-доставки, пожалуйста, укажите О. Мы используем его по умолчаниюYunda。
