Автоматическое управление коэффициентом усиления низкочастотного модуля AGC

Автоматическое управление коэффициентом усиления низкочастотного модуля AGC

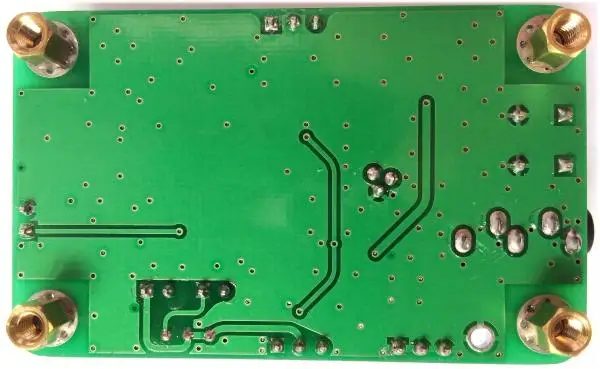

Ling Zhi электронный AudioAGCConditioning moduleV2.0
Спасибо за вашу поддержку., версия v1.0. теперь launchedV2.0Edition, эта Регулировка напряжения на выходе более удобна.

1 Введение модуля

В цепи усилителя коэффициент усиления цепи должен быть изменен в соответствии с усиленным сигналом. сделайте увеличенную амплитуду сигнала последовательной в определенном диапазоне. схемы с этой функцией называются схемами автоматического управления коэффициентом усиления. А именноAGCСхема 。 если полученный сигнал усилен с фиксированным увеличением, усиленный сигнал будет слишком большим или слишком маленьким. трудно договориться, Это доставляет много проблем для последующего процесса обработки. В области аудио, размер входного аудиосигнала, через этоAGCКонтроль, стабильный выход сигнала может быть достигнут., он также гарантирует, что сигнал не будет страдать от резьбы сверху., для улучшения качества звука.

Основные особенности модуля заключаются в следующем:

(1)Коэффициент усиленияУправлениеРадиус действия:(-11 ~ 34)ДБ,45dBОAGCДинамический диапазон регулировки 。

(2) Максимальное входное и выходное напряжение: при отсутствии явных искажений сигнала,Входное напряжениеМаксимальнаяСо стороны± 10Vpp;

(3) ЧастотаОтвет(Modular±5 VИсточник питания) пиковое и пиковое выходное напряжение1VppВремя Частотный диапазон50 Гц ~ 60 кГц; Пиковый и пиковый выход2VppВремя Частотный диапазон150 Гц ~ 50 кГц;

(4)ВыходАмплитуда управления:Руководство по эксплуатацииПотенциометр регулирования илиАвтоматическийДаУправление, можетВысокоточныйКонтроль амплитуды выходного сигнала.

(5) МодульнаяБлок питания range±5V ~±12 V。

(6) Выходной интерфейс принимает две формы, одна-контактный интерфейс., одна-аудиоинтерфейс.

(7) Этот модуль проектирует домкрат.GND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.

(8) Размер модуля:6,5 см×4 см(Long×wide) 。

(9) В соответствии с фактическими потребностями пользователей, настроить соответствующие модули. Из-за утомительного процесса отладки, поэтому нам нужно взимать определенную плату за изготовление на заказ.

2 Интерфейсный модуль

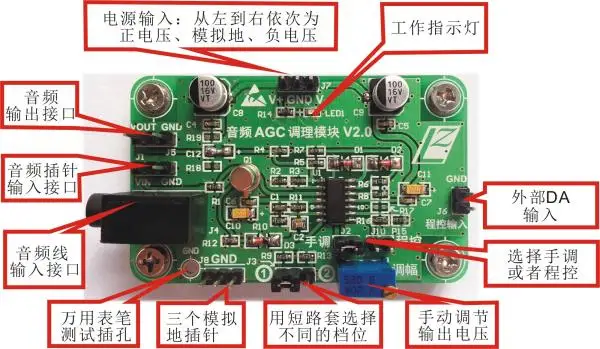

Выходной интерфейс имеет пин-интерфейс, входной интерфейс принимает две формы, один-контактный интерфейс., один-аудиоинтерфейс... Интерфейсные схемы модулей показаны на рисунке.

Схематическая схема интерфейса модуля

3 Интерфейсный модуль подключения

Модуль ручного регулировки усиления и внешнегоДаСоединения для отладки усиления Управления показаны на следующем рисунке, соответственно.

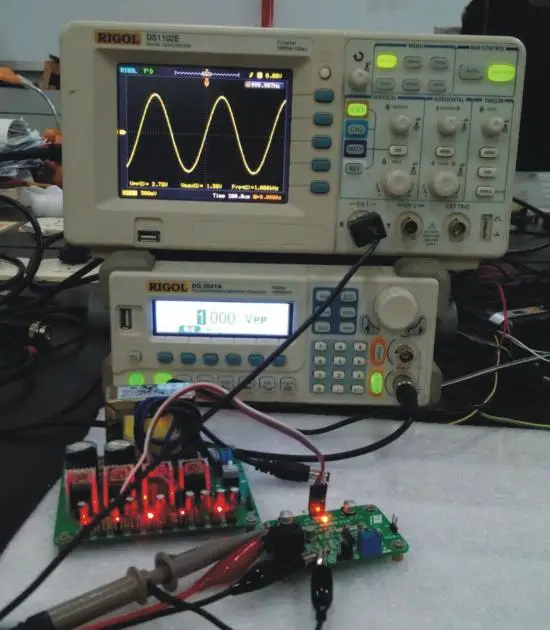

Схема ручного регулировки усиления интегральной отладки подключения

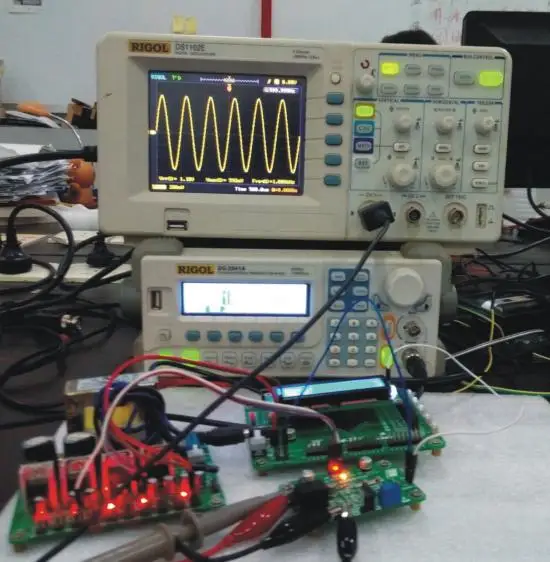

Схема подключения externalDAControl Gain Debugging

4 Модуль отладки эффект

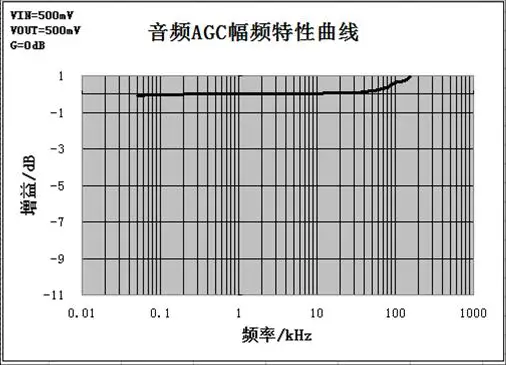

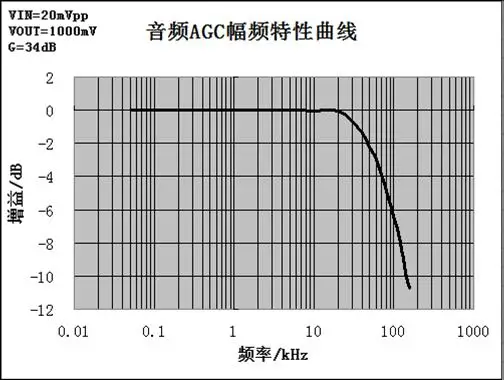

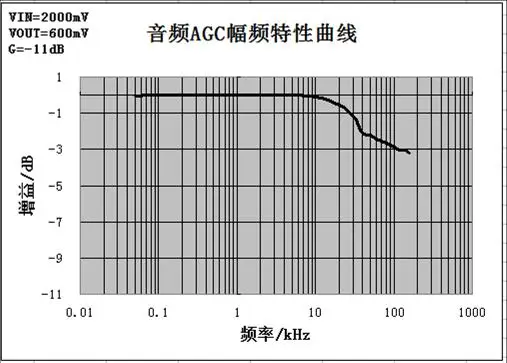

Результаты отладки частотного диапазона:

Частотный диапазон этого модуляУсловие тестирования: Диапазон частот входного синусоидального сигнала50 Гц ~ 155 кГц, Выбор режима усиления ручного управления; отдельный фиксированный коэффициент усиления-11dB、0dB、34dBПолучите следующий график данных:

Аудио можно увидеть на диаграмме данныхAGCМодульная-3dBЧастота отключения составляет приблизительно60 кГц。

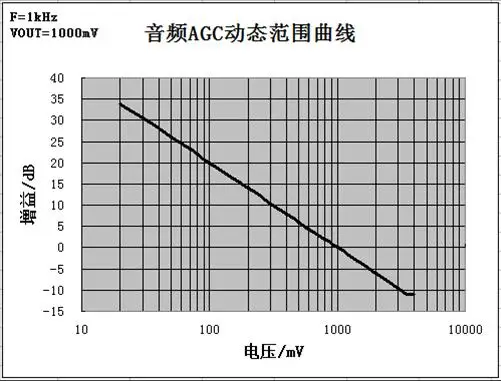

Динамический диапазон результаты теста:

Регулировочный потенциометр, установите пиковое значение выходного напряжения1 V, Изменение входного напряжения, диапазон входного напряжения от:20mV ~ 4000mV, Приведены следующие результаты тестирования.

По результатам тестирования мы можем увидеть модуль.ЛинейныйДиапазон усиления-11 ~ 34dB, Он может отвечать требованиям общей системы измерения.
