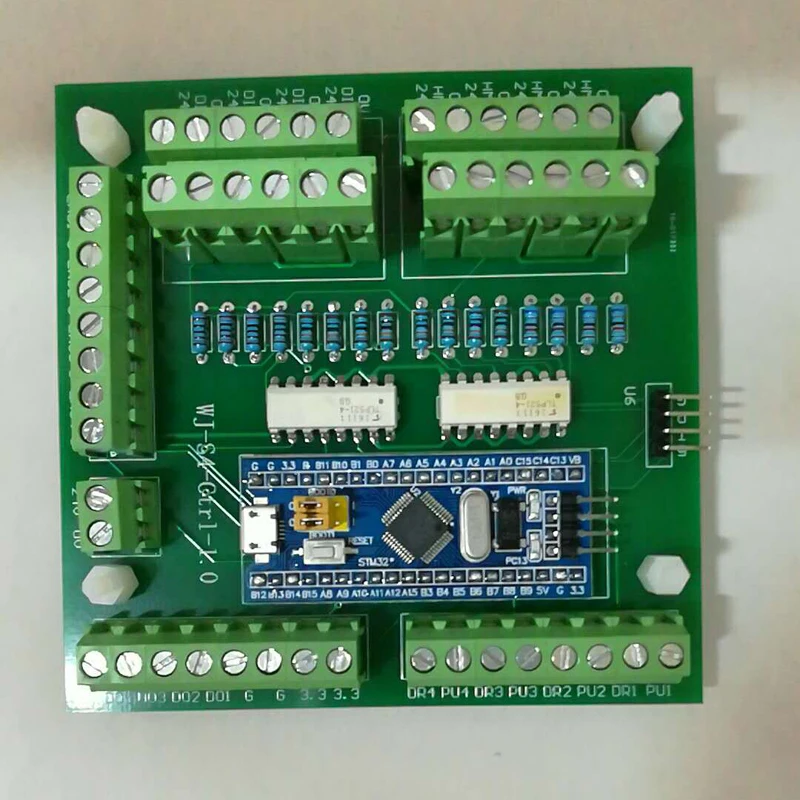

Четырехосевой контроллер для контроля движения последовательный USB-контроллер

Четырехосевой контроллер для контроля движения последовательный USB-контроллер

Type1:Последовательный порт контрольной карты,Модемный линии

Type2: последовательный порт контрольной карты,Модемный кабель + DuPont линия

Type3: USBКонтрольная карта, выход USB

Type4: USBКонтрольной карты,USB + DuPont линия

О продукции:

WJ-S4Controller является экономически эффективный чип контроллера, мульти-оси функция управления движением традиционного управления движением карты. Обеспечить разработчиков с открытым исходным кодом хост компьютерный интерфейс программы, пользователи могут легко создавать свои собственные по нескольким осям Система управления, имитация, по сравнению с обычными аккумуляторами ось карты, цена будет снижена благодаря часто тысяч. Цены на эта карта управления очень низок. Это наиболее предпочтительный вариант для вас по разработке систем управления по низкой цене. 。

Эта карта управления имеет следующие характеристики:

1,4Перемещение по оси независимый таймер управления

2.Плавное ускорение и замедление)

3.Последовательного порта управления orusbcommand управления (или)

4.Ускорение, торможение, максимальная скорость, количество импульсов может быть установлен отдельно

5.Бесконечное режим работы или одиночный режим работы

6.Поддержка программного обеспечения аварийной остановки, медленный стоп

7.Поддержка левого и правого предельных значений

8.Основываться наРукояткаЯдро

9,8Дорога генералВвода-вывода (4Дорожный вход переменного тока,4Дорожно выход)

10.Сверло с точечной алгоритм оптимизации

11.Обеспечивают нулевой задняя интерфейс

12. Поддержка Импульсный номер запроса и ноль

13. Укажите параметр пониженного энергопотребления функция хранения

14.Специальный инструмент тестирования, с открытым исходным кодом главный компьютер

15.Импульсный выход преобразователя частотыUniaxial400k, четыре оси связь каждый Axis100k,Легко большинству приложений

16.Изоляция оптопары для защиты от помех

Аппаратное обеспечение детали:

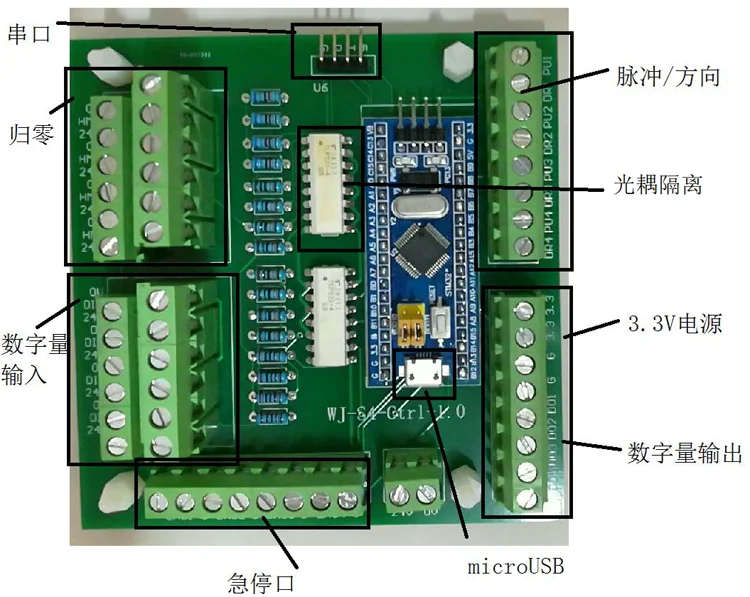

Детали контроллера заключаются в следующем.:

Детали программного обеспечения:

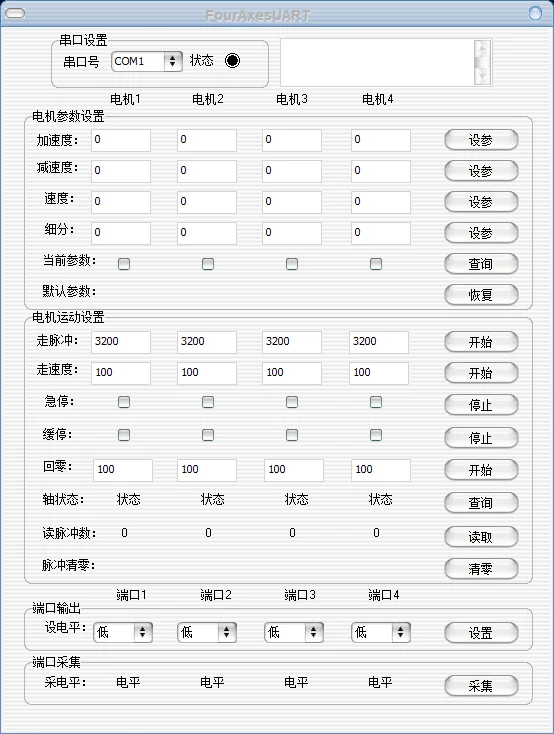

Последовательный порт версией контроллера, программное обеспечения для подключения к компьютеру можно использовать серийный помощник для того, чтобы отправить Строка управления, мы можем также использовать поддержки с открытым исходным кодом программное обеспечения для подключения к компьютеру предоставляет нашим магазином. Его внутренней реализации также отправки строка контроля. Следующим образом:

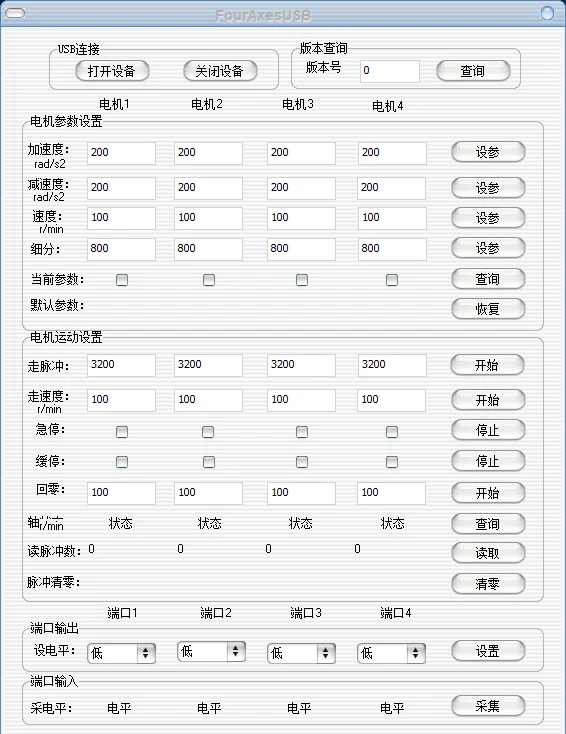

Для controllerusbedition, верхнее компьютерное программное обеспечение может быть usedusbassistant отправить Строка управления, мы можем также использовать поддержки с открытым исходным кодом программное обеспечения для подключения к компьютеру предоставляет нашим магазином. Его внутренней реализации также отправки строка контроля. Следующим образом:

Практическое применение:

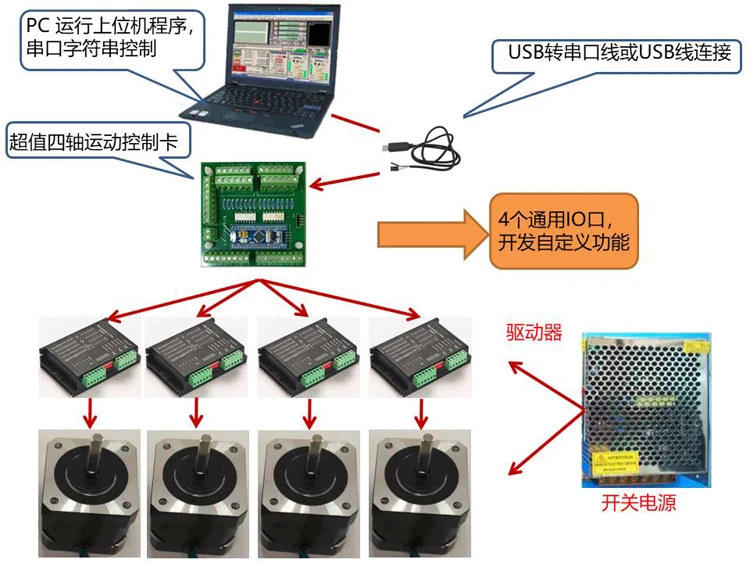

Схема приложения контроллера в системе выглядит следующим образом.

На основании приведенной выше проводки, вы можете с легкостью создавать свои собственные четырех-система управления двигателем с эта карта управления. Реализации независимое управление оси 。 нужно всего лишь useusbserial порт линия (последовательный порт версия) orusbline (usbedition) Вы можете выполнить заказ. pcconnection машины для локального контроля карты, кроме того, мы предоставляем набор основе onC + + с открытым исходным кодом программное обеспечения для подключения к компьютеру (выше),Программного обеспечения осуществляет Интерфейс функции, предоставленные контрольной карты.Вы можете использовать его непосредственно для управления двигателем., вы также можете обратить внимание на расширение своего собственного богатый интерфейс 。

Представляем видео используется при помощи контроллера: контроль эффект полевых измерений отличное., видео:

//v.youku.com/v_show/id_XMzgxNjE0NzE0NA==.html?spm=a2h3j.8428770.3416059.1

Применение видео контроллера в большой точечной сварки накопленной энергией проекта:

Http://v.youku.com/v_show/id_XMTY0NDg3MzM2NA==.html?from=y1.7-2

Детали упаковки:

При покупке данного товара, вы получите:

Примечания: как карты контроля на рынке, эта карта не предоставляет прошивки исходный код andhexfile, вторичного развития относится к вторичной разработки верхний компьютер 。

В том случае, если какой-либо у покупателя есть модификации требование массового изготовления на заказ на основе этой карты функция, в нашем магазине мы можем участвовать в сотрудничества в области исследований и разработок, консультаций с нами по конкретным сборы 。

Послепродажное обслуживание и техническая поддержка:

Эта карта отличается высоким качеством и низкой ценой. С учетом того времени, стоимость обычных проводов знания, зайдите в наш магазин не отвечу,Покупая эту карту должен иметь опыт работы в области с помощью управления движением карты., мы не несем ответственности, если товар не несет ответственность за наши собственные экономические потери без такого опыта.

Зайдите в наш магазин уделяет внимание послепродажное обслуживание:

1, верхнее компьютерное программное обеспечение проблемы кода, обратная связь к нашему магазину во время, наш магазин ответит на все ваши вопросы.;

2, аппаратная проблема: мы предлагаем пожизненную гарантию. 30The возникают какие-либо сложности при использовании внутренняя панель, мы предлагаем бесплатное техническое обслуживание или замену. Туда и обратно груза несет свяжитесь с нами. 。 если это повреждения, вызванные клиентов в процессе его использования, мы берем на ремонт или возврат денежных средств по мере необходимости. 。

3, версия проблему: этот товар разделяется на серийный версия andusbtwo версии, карта может общаться только в одну сторону, в том случае, если покупатель buys прямо сейчас неправильной формулировке, хочет измените его на другой вариант. Можете обменять товары для туда и обратно почтовые расходы своими руками, или заменить его онлайн шифрования обновление прошивки услуга доставки непосредственно с помощью нашего магазина, мы будем рады собрать как можно больше appropriate20Yuan сбор за обслуживание 。

Общие проблемы:

1, данная карта памяти может использоваться. labviewwait для программное обеспечение управления?

Верхний компьютер не ограничена, до тех пор, пока он может быть применено к последовательный порт orusbofhiddevice отправить гирлянды с открытым исходным кодом для referencevcprogramming свой собственный ПК 。

2, если вы покупаете контрольной карты, вождение, поперечная горка, какова точность?

Продукты шаговый двигатель, как осуществить доставку в механизм позади? Какова точность? Это все механические. Она не имеет ничего общего с версией данной контроллер сам по себе. 。 контроллер может обеспечить точное количество импульсов вам посылали. 。

3, напряжение плата питания и подключения езды на автомобиле?

Плата питания is5V, может matchioport напряжение is5Vor3.3VDriver 。

4, сколько стоит напряжение датчика, подключенного к пластине?

Пластина connection24VA датчик напряжения сигнала в течение 。 датчики нужны нормальные output0V, выход в тех случаях, когда действия required24V 。

5, как совершить данную операцию при возврате в ноль, какой порт работает датчик подключаться к?, каким образом изменения уровня?

UseM05instructions, в тех случаях, когда соответствующий zero-возвратный порт становится высокой, вернитесь к нулю 。
