Генератор сигналов CH1 CH2 60 МГц 266MSa/s двухканальный генератор DDS с цифровым

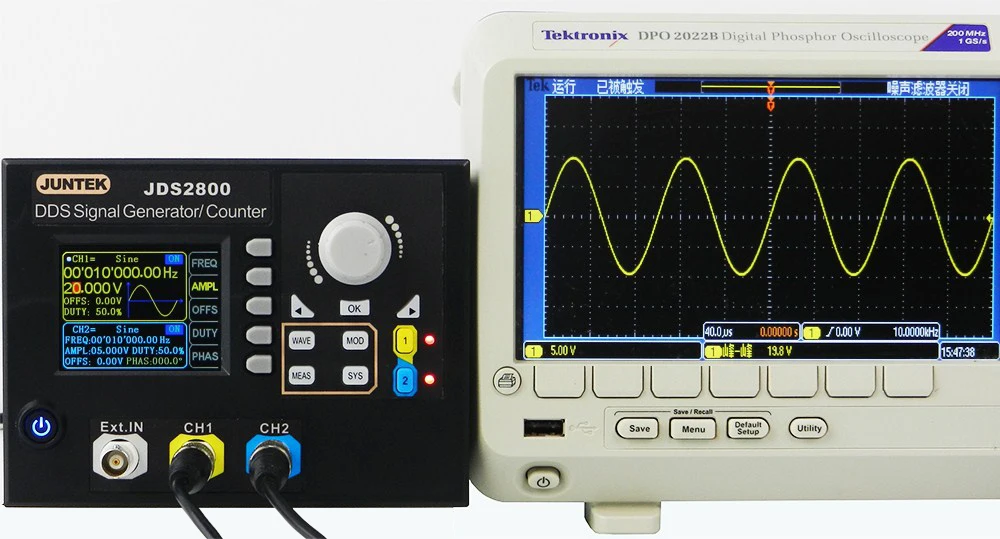

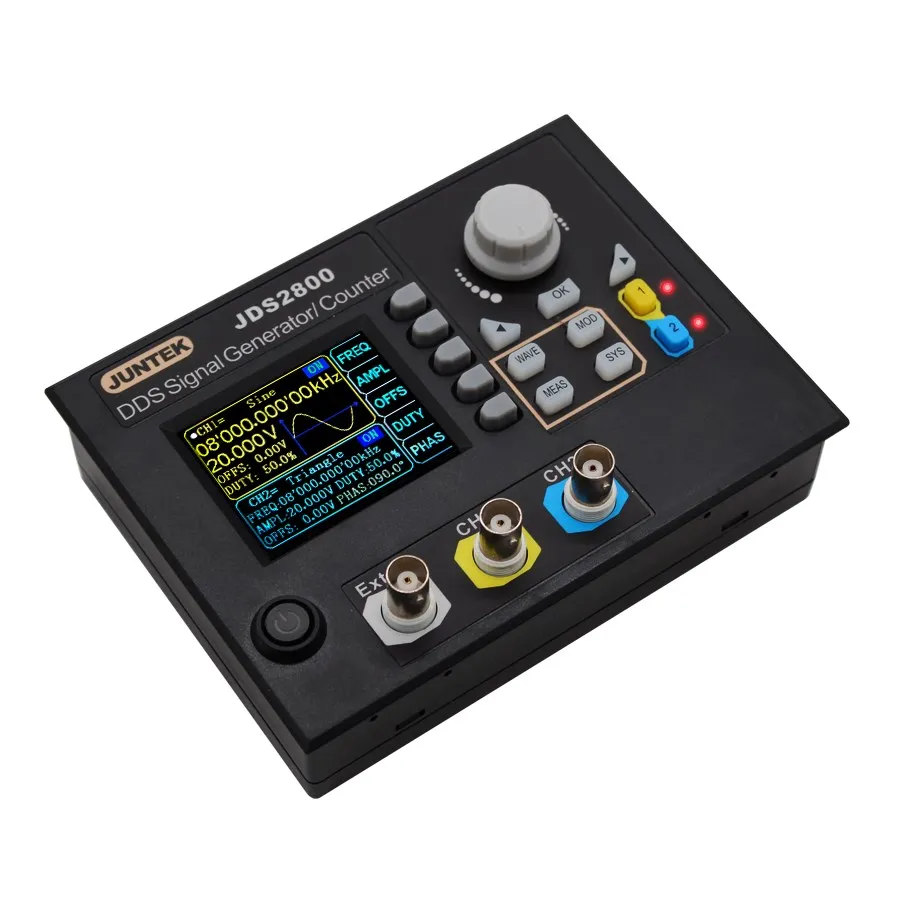

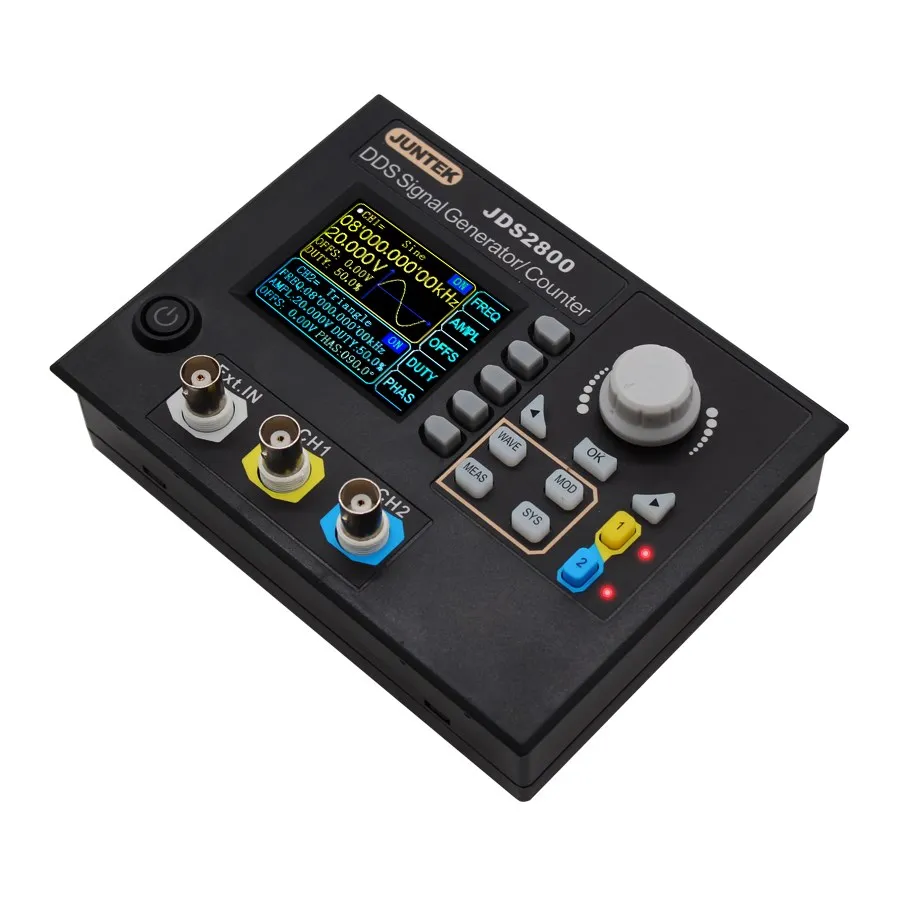

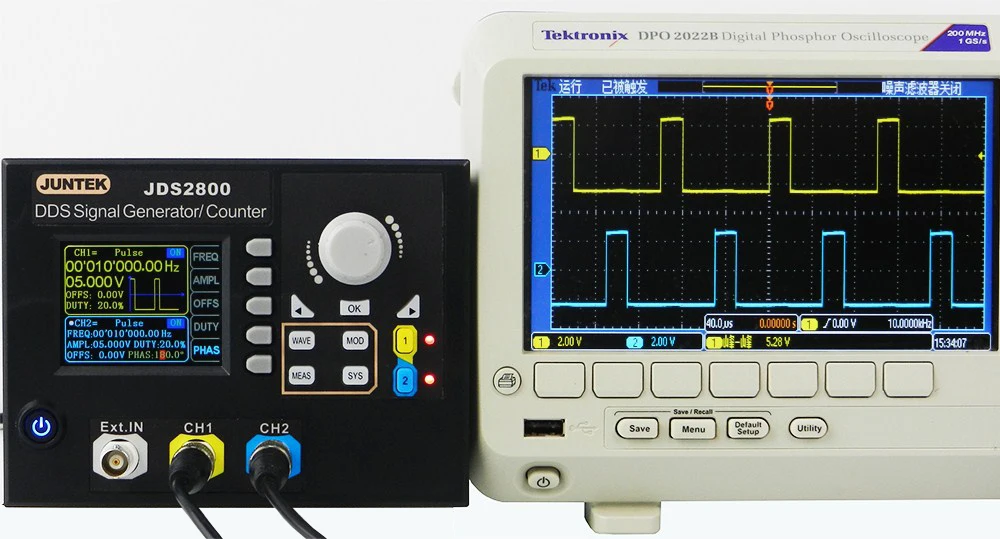

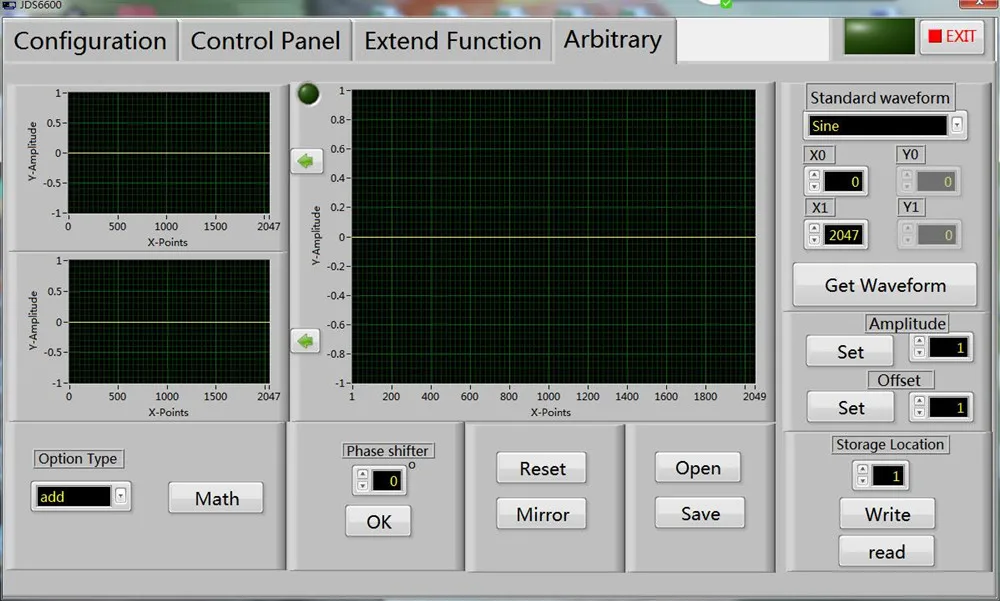

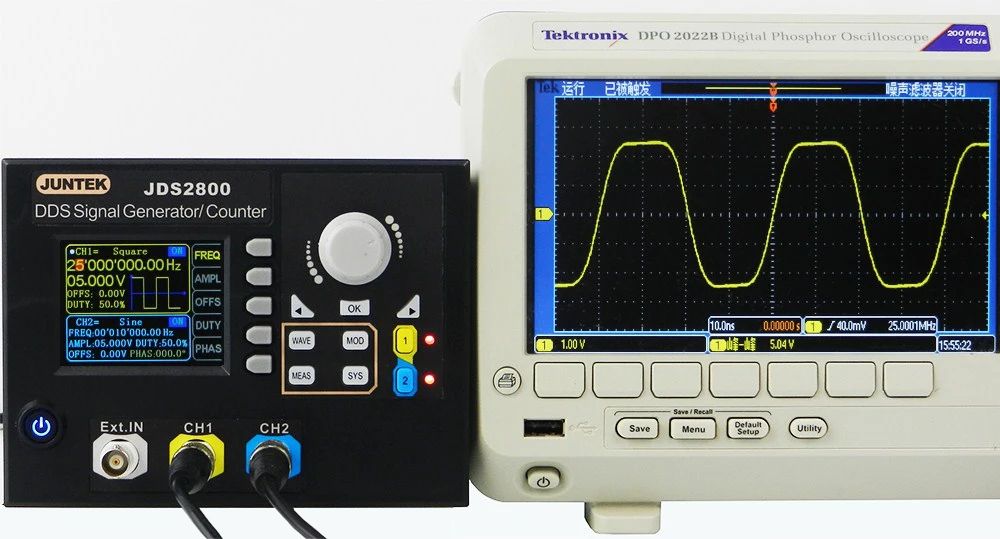

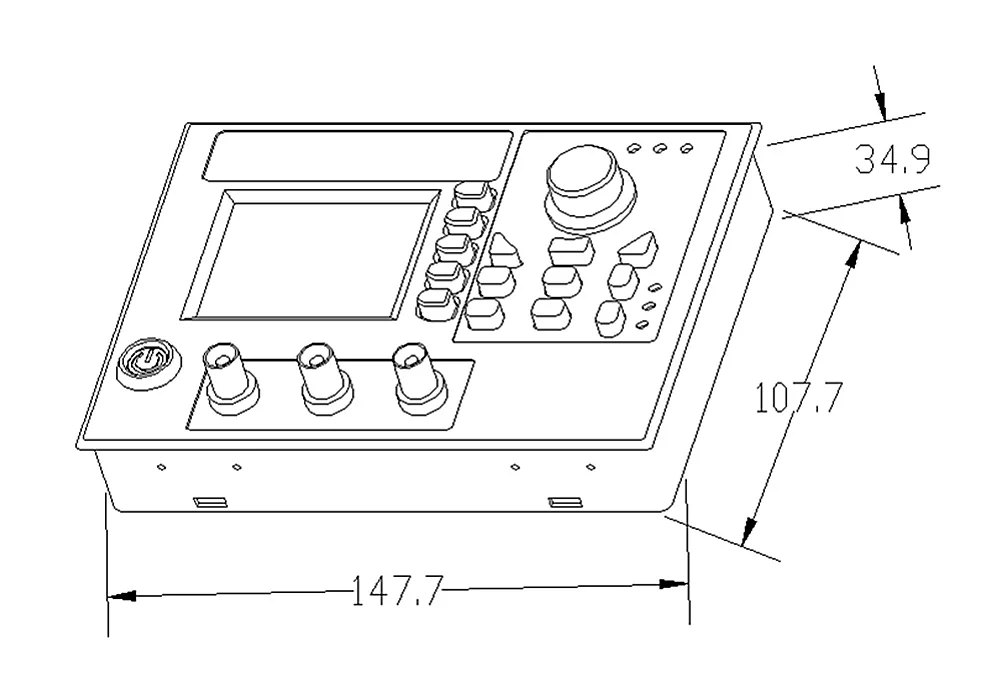

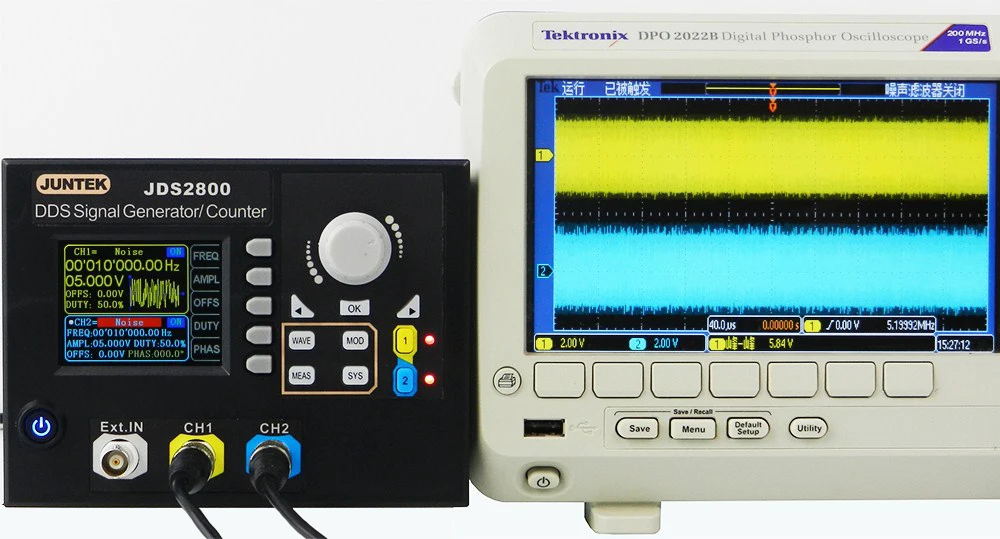

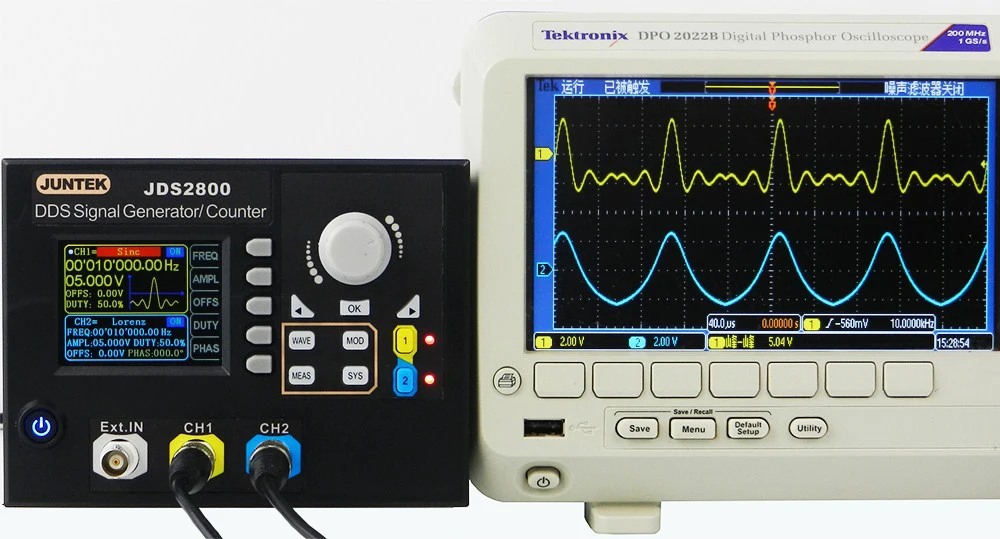

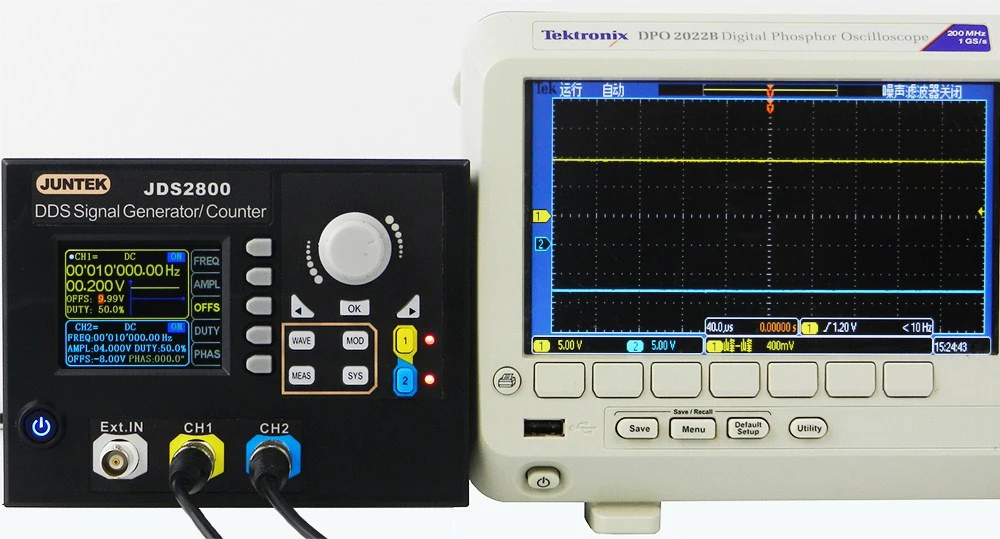

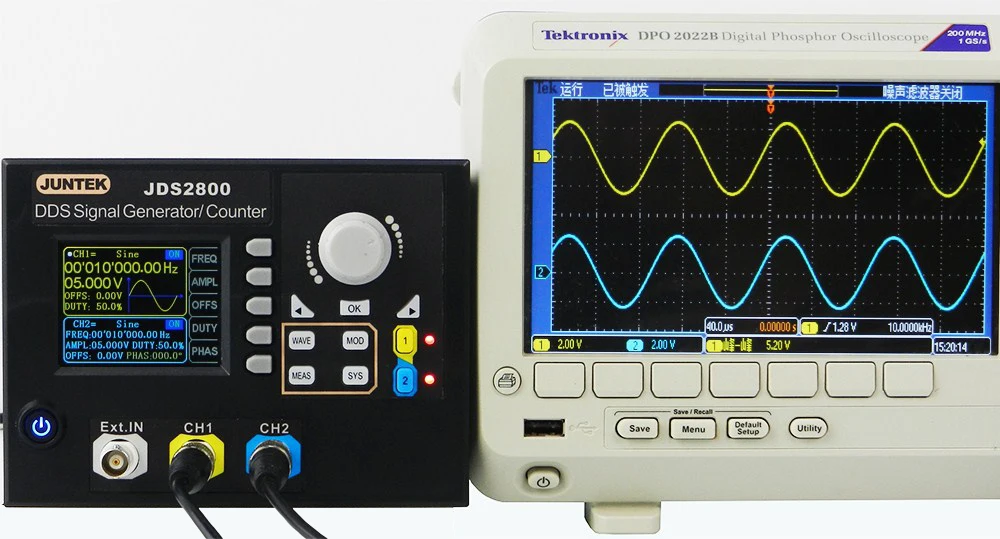

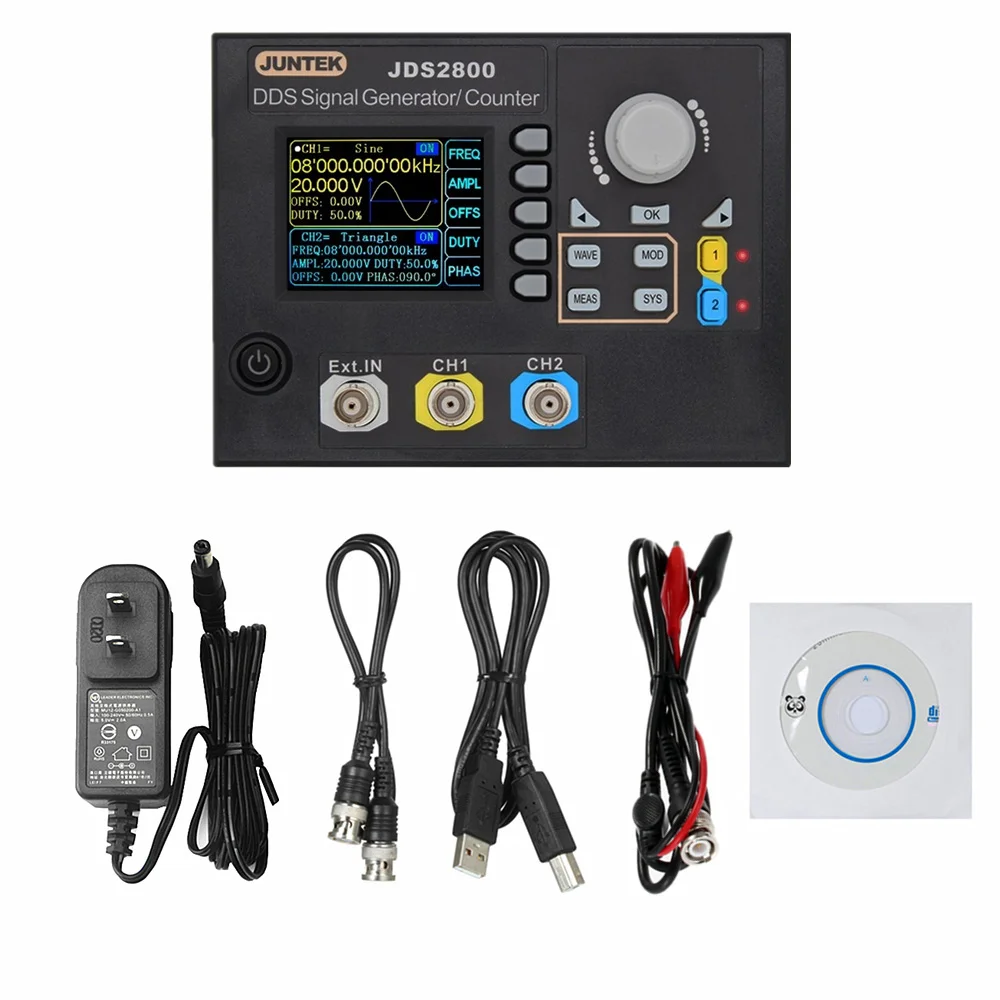

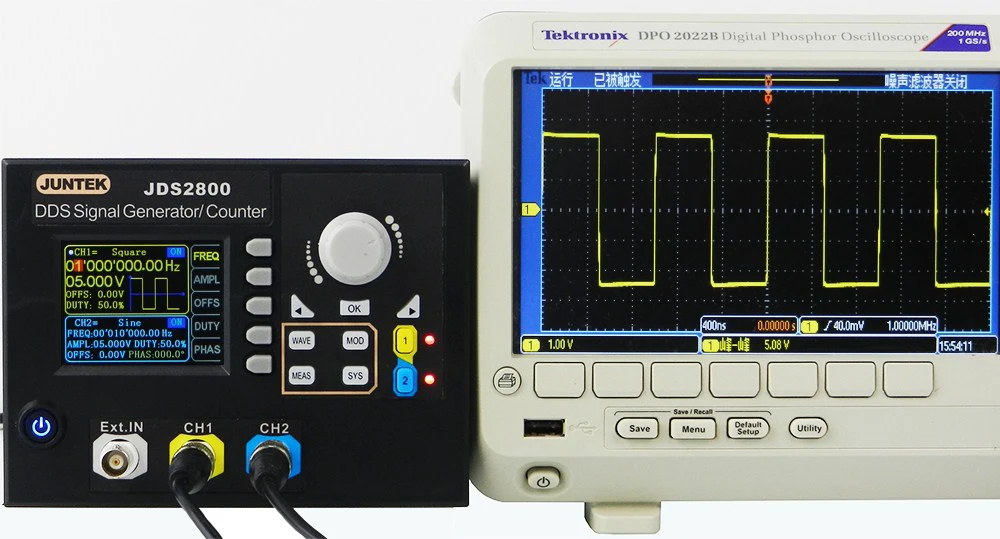

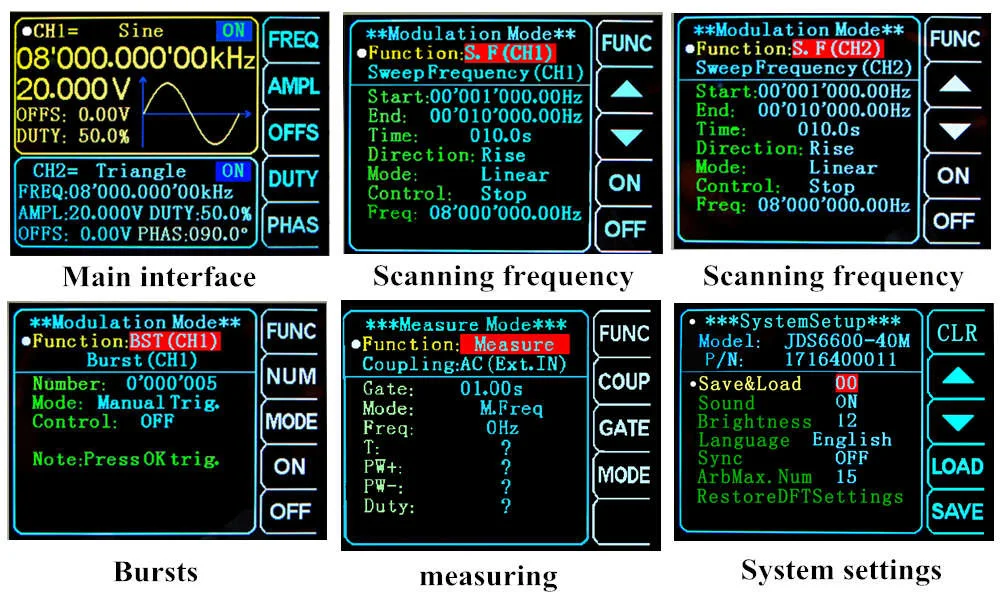

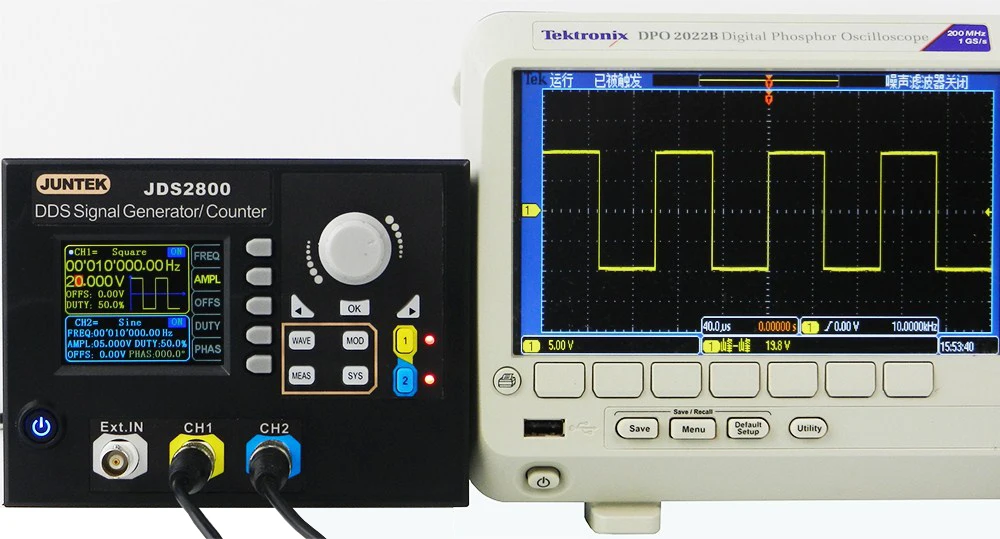

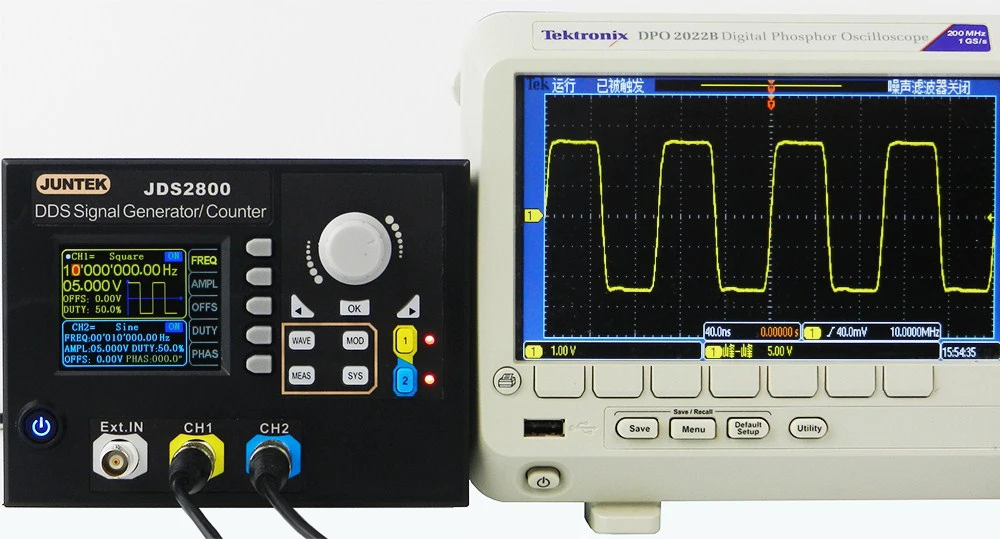

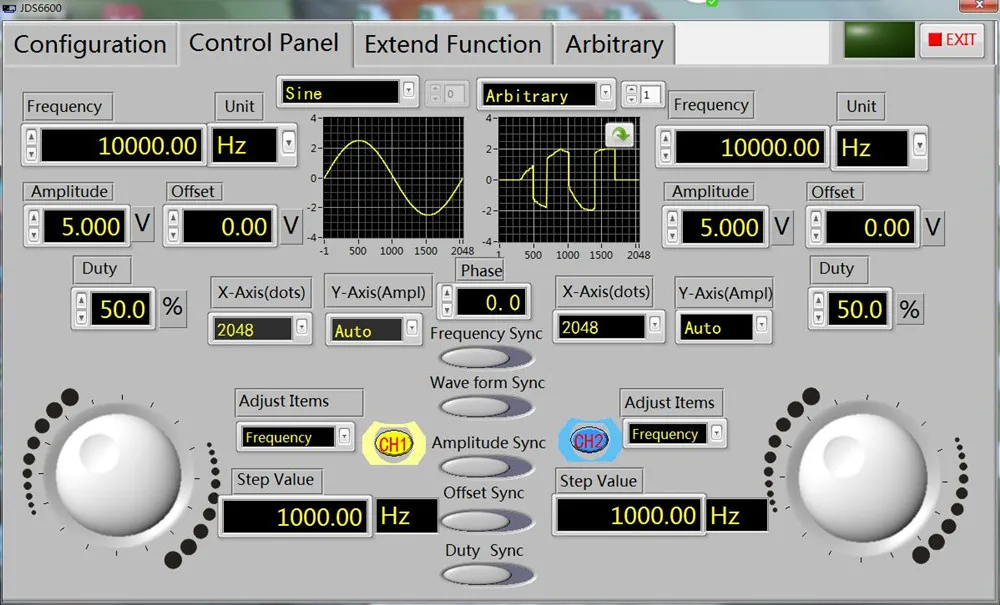

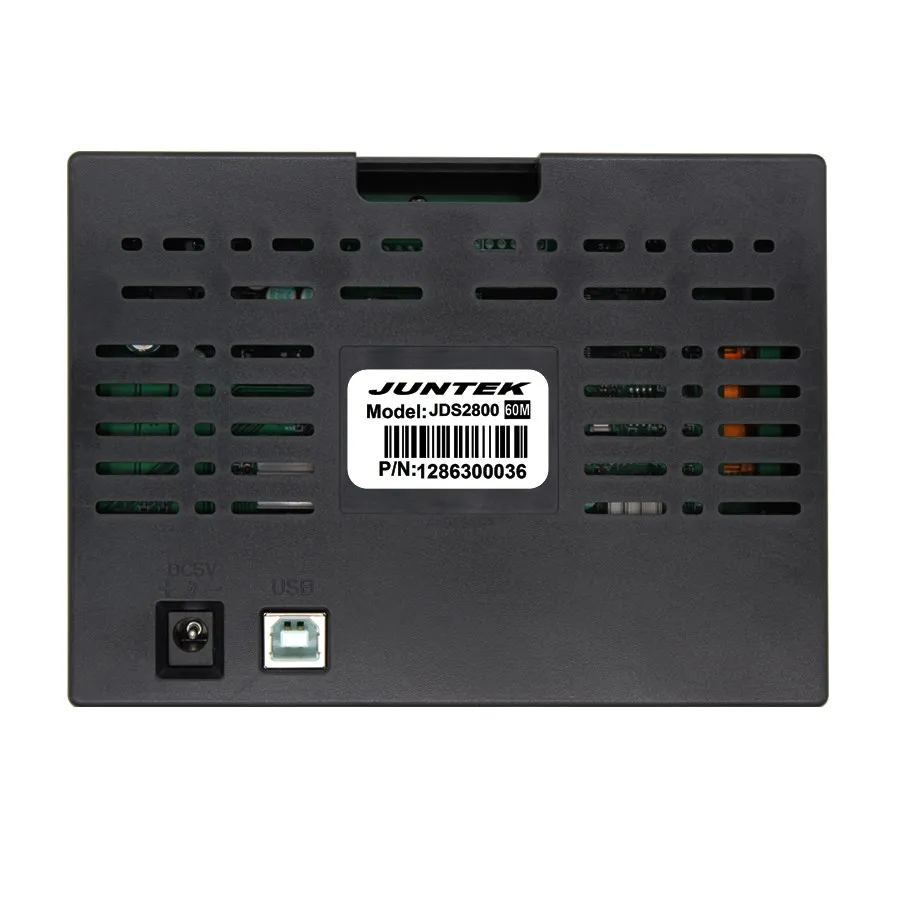

Руководство и программное обеспечение для ПК ссылки для загрузки: Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований. Особенности: Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2; Способность воспроизводить узоры пользовательской формы волны; Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации; Модели, которые продаются на эта ссылка не JDS2800-60M, максимальная синусоида Частота 60 МГц, а максимальная прямоугольную волну составляет 25 МГц, 266MSa/s частота дискретизации и 14 бит в вертикальном направлении; Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе; 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит; Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц; Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp; Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки 0.1%; Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода; С импульсными поездами функция разрыва выходного сигнала: позволяет выходу 1 ~ 1048575 произвольных импульсных поездов; Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц; -9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V; С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В; Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время; Функция счетчика: с режимами соединения постоянного и переменного тока; Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента; Функция связи: ПК может использоваться для управления прибором; С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания; Частота Технические характеристики: Синусоидальный Диапазон частот: 0 ~ 60 МГц Диапазон квадратных частот: 0 ~ 25 МГц Треугольный Частотный диапазон: 0 ~ 25 МГц Диапазон частоты импульса: 0 ~ 6 МГц TTL Цифровой частотный диапазон: 0 ~ 6 МГц Частотный диапазон произвольной волны: 0 ~ 6 МГц Время квадратного подъема: ≤ 10 нс Диапазон регулировки ширины импульса: 25nS - 4000S Точность частоты: ± 20 ppm Стабильность частоты: ± 1 ppm/3h Сигналов Технические характеристики: Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов. Разрешение волны: 14 бит Частота дискретизации сигнала: 266 MSa/s Длина волны: 2048 точек Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц) Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm) Квадратные и импульсные (квадратные): ≤ 5% Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9% Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц) Выход Технические характеристики: Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp. Амплитудное Разрешение: 1 мВ Амплитудная стабильность: ± 0.5%/5 ч Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц) Сигналов Технические характеристики: Выходное сопротивление: 50Ω ± 10% (Типичный) Защита: короткое замыкание 60S не будет повреждено DC офсетной печати: Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V Офсетная печать Разрешение: 0,01 V



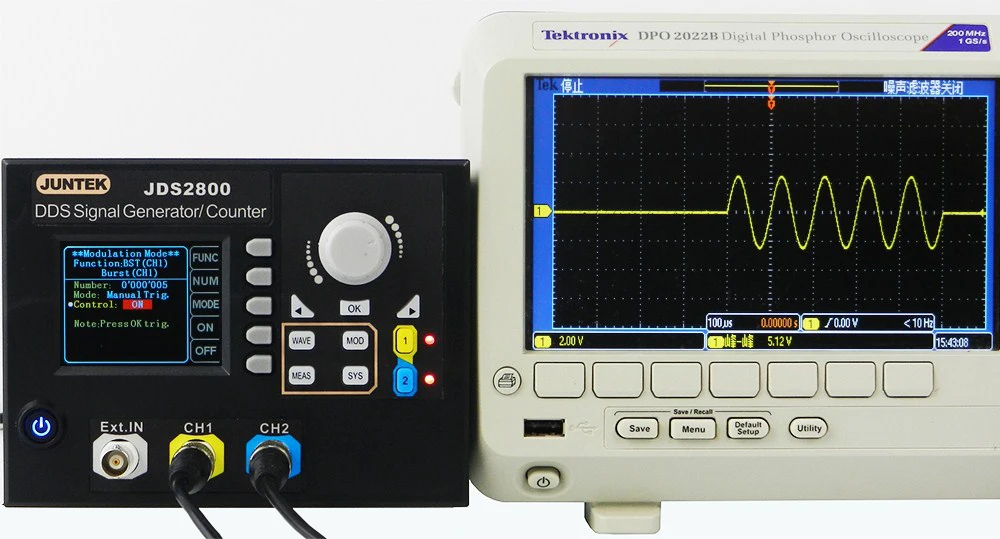

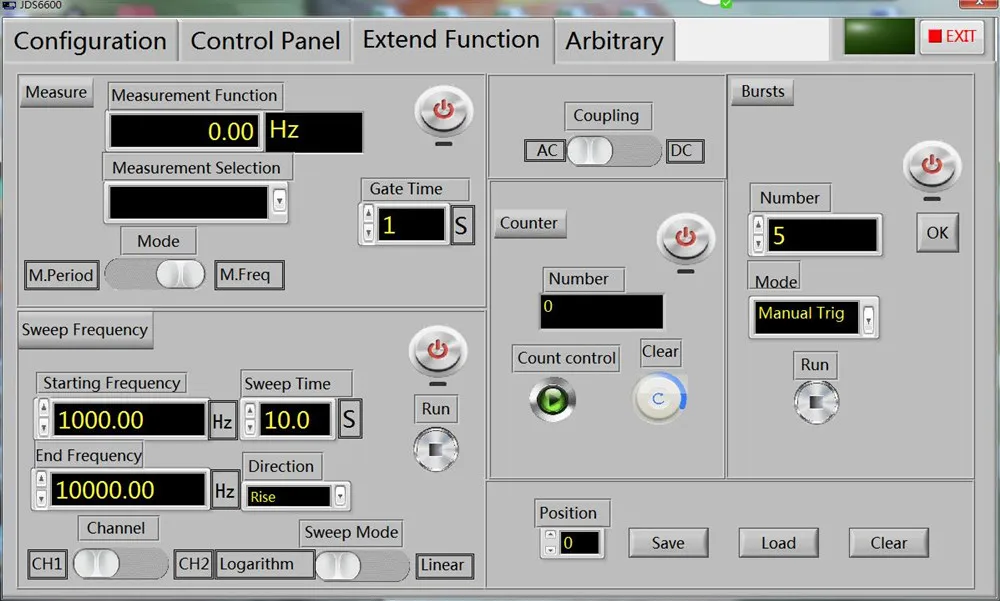

Фазы Технические характеристики: Диапазон регулировки фаз: 0 ~ 359.9o Фазы Разрешение: 0.1o   TTL/COMS выход: Низкий уровень по уровню поверхности: <0,3 V Высокий уровень: 1 - 10 в Повышение уровня/время падения: ≤ 20 нс   Внешние функции измерения: Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s Счетчик функций-счетная область: 0-4294967295 Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток Функция счетчика-режим подсчета: ручная работа Диапазон напряжения входного сигнала: 2 - 20 Vpp Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения) Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)   Развертки функции: Канал развертки: CH1 или CH2 Тип развертки: Линейная развертка, бревенчатая развертка Время подметания: 0,1 s ~ 999,9 s Диапазон установки: произвольно установить между точкой запуска и точкой остановки Направление развертки: вперед, назад и круглый ход   Общие технические параметры: Тип дисплея: 2,4 дюймов TFT цветной ЖК-монитор Хранение и загрузка-Количество: 100 групп Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию) Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп) Режим интерфейса: USB к последовательному интерфейсу Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития. Скорость связи-стандарт: 115200 bps Протокол связи-принять команду: Линейный режим, открытый протокол Мощность питания: DC 5 V ± 0,5 V Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы Пользователь может установить или выключить Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки Вес: 275 г Размер: 147,7*107,7*34,9 мм Вес посылка: 600 г Размер упаковки: 170*120*100 мм   Посылка список: 1 генератор сигналов DDS CD-диск-1 шт. 1 x Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A) 1 х USB кабель для передачи данных 1 x BNC-BNC кабель 1 x Кабель BNC-Clip
