EtherCAT посылка захвата инструмент ALLBUS TAP для промышленного етернета

EtherCAT посылка захвата инструмент ALLBUS TAP для промышленного етернета

КранЕсть три порта, боковые порты питания используются для загрузки захваченных сообщенийПК, И пройтиПроволочная акулаЗахват и анализ пакета данных по, два сетевых порта с другой стороны вперед сетевые сообщения.

Ø Захват и анализ сообщений Ethernet

Ø Поиск сообщенийCRCОшибка

Ø Сравнение входных рамок данных с выходными кадрами данных

Ø Измерение дрожания и задержки сетевых кадров

Ø Анализ процесса и принципа отправки данных в главном терминале управления

Ø Оборудование для анализа и обработки сетевой рамы процесс обработки и принцип

Ø Измерение основного контрольного оборудования в реальном времени

Ø Характеристики оборудования для измерения и обработки

Ø Мониторинг и резервное копирование промышленных данных Ethernet

Ø * Для обеспечения безопасности, обработки на месте, не используйте этот инструмент для захвата сообщений

Ø 2 + 1100 Mbp Ethernet порт

Ø Соединительная муфтаПорт:-100 Мбит/с 100BASE-TX RJ45 порт,Полудуплекс

Ø ЗондПорт:-100 Мбит/с 100BASE-TX RJ45 порт x2,Полный дуплекс

Ø ЗондЗадержка:0.7us

Ø Разрешение печати времени:1ns

Ø Неправильные сообщения также будут загружены, легко анализировать причину ошибки сообщения

Ø Помечено неправильноCRCСообщения, а также переупаковка и передачаПК

Ø ЗондМаксимальная пропускная способность порта:-50 мит/с

Ø Автоматическое использованиеКранЗаписанное время заменыПроволочная акулаМетка времени

Ø Поддерживающее напряжение5 в постоянного тока

Ø Размер(Ш x В x Г)Приблизительно63 мм * 95 мм * 37 мм

Ø Допустимый диапазон температуры окружающей среды0-60℃

Ø Допустимая температура окружающей среды-30-80℃

Ø Допустимая относительная влажность90%, Без конденсации

Ø Тип защитыIP20

Инструменты для захвата упаковок должны совпадать с соответствующимиПроволочная акулаИспользование штепсельной вилки, и потребности штепсельной вилки иПроволочная акулаВерсия Соответствует операционной системе. Вот краткое описание того, как ее использоватьКранЗахват инструмента для захватаEtherCATСообщение.

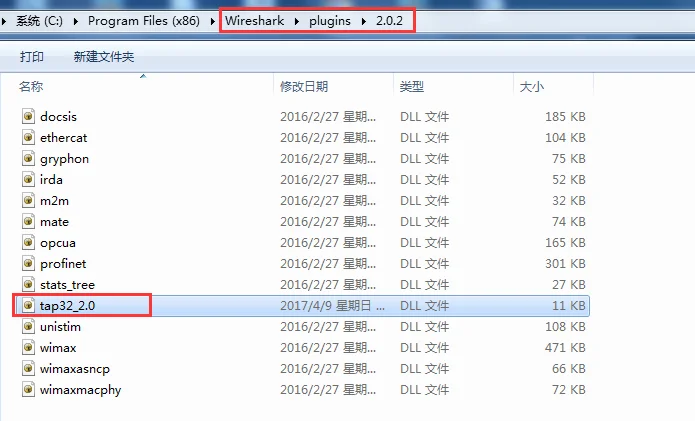

1. Скопируйте соответствующий штекер вПроволочная акулаКаталог установкиПлагиныВ подкаталоге(Это представление подкаталогаПроволочная акулаПрочная,2.0.2Версия соответствующего плагинаTap_32_2.0).

Объясните:Tap_32_2.0СоответствующийWireshark 32Положение2,0. xИздание.

Tap_64_2.0СоответствующийWireshark 64Положение2,0. xИздание.

Требования к подключению и версии, иПроволочная акулаБитовое соответствие и копирование в соответствующую папку.

2. ВозьмитеEtherCATПровод основной станции вставляется вКранОдин из двух сетевых портов, подключите от сетевой линии станции к другому порту на этой стороне, подключите боковой порт питания к лентеПроволочная акулаПрограммное обеспечениеПКВерхняя часть. Включите питание.

3. ОткрытыйПроволочная акула, Потому что уловEtherCATСообщение, может бытьФильтрНастройкаProto 0x88A4, Как показано на следующем рисунке. Дважды щелкните локальное соединение, чтобы начать захват посылка.

4. ПускаТвинкот, Новый проект и сканирование slave station оборудование. Сканирование на slave station, может быть вПроволочная акулаСм. ЗахватEtherCATСообщение. Сообщения могут быть анализированы в соответствии с их собственными потребностями. Следующий пример описывает, как использовать инструмент для захвата посылка, чтобы просмотреть в режиме реального времени характер исходящей посылка основного сайта.

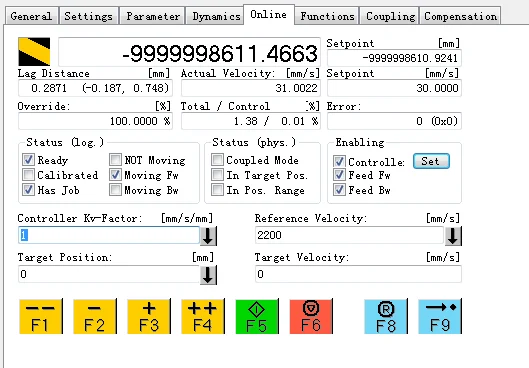

5. Управление двигателем UsetwincatControl.

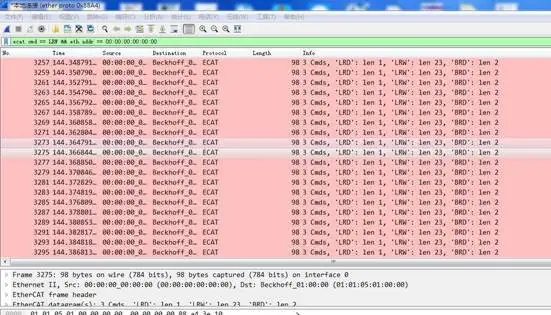

6. Установите фильтр наEcat. cmd = LRW, Отображать периодически пакеты. Как показано на следующем рисунке.

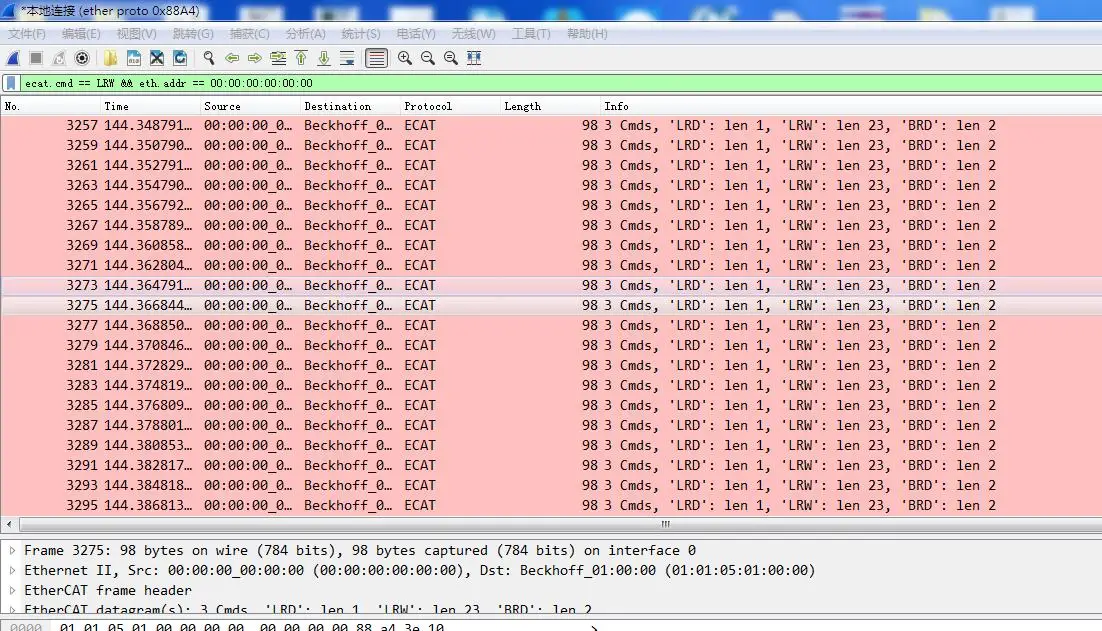

7. Установите фильтр наEcat. cmd = LRW & eth.addr = 00:00:00:00:00:00, Показать только периодически пакеты, отправленные основной станцией.

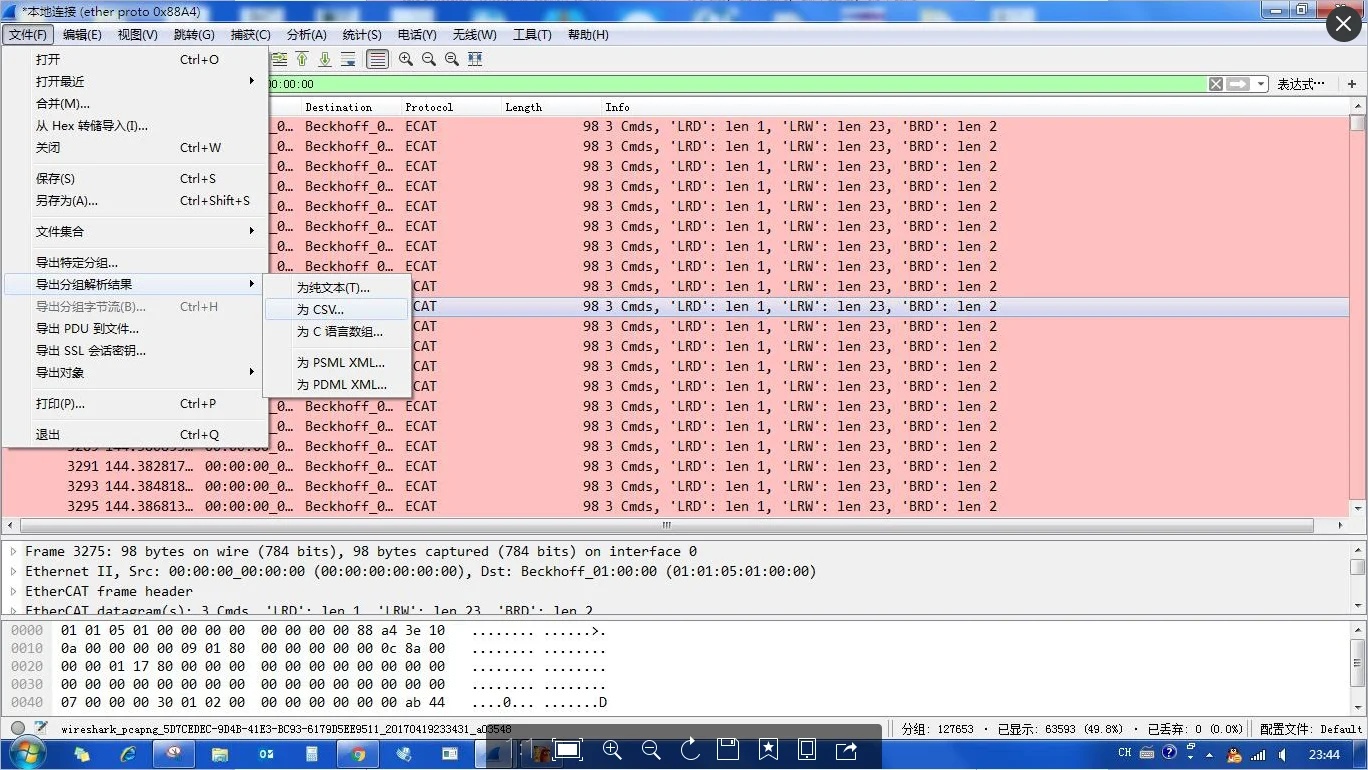

8. Экспорт пакета какCsvУзор

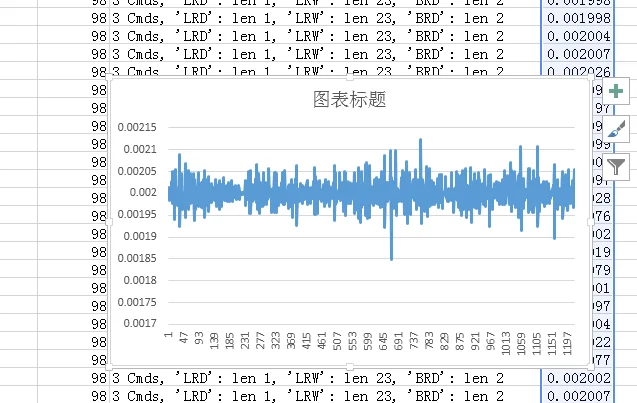

9.ПрименениеExcelОткрытый экспортCsvФайл, рассчитать разницу между двумя соседними терминами времени и нарисовать сломанную линейную диаграмму. Джиттер посылка главной станции может наблюдаться в разбитой линейной таблице.. Как показано на следующем рисунке. В этом Кстати, мы можем увидеть доставку основной станции в реальном времени.. Конечно, с сообщением, мы можем анализировать весь процесс отправки и приема пакетов и диагностировать ошибки. Я не буду повторять Здесь.

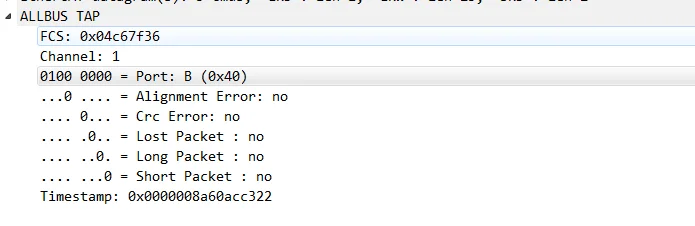

КранНекоторые данные будут добавлены в конце оригинальной рамы данных., используется для записиОшибка FCS, Port,CrcИМетка времениИ т. Д. Как показано на следующем рисунке.

FCS: Код проверки рамки исходного сообщения

Порты и разъёмы: Порты, представляющие вход рамок данных

Ошибка Crc: Имеются ли данные?CrcОшибка

Метка времени:Время прибытия фрейма данных в порт, точноеNs

За исключением вышеуказанных четырех, другая информация предназначена для битов, фактического использования нет.

EtherCATСхема подключения:

ALLBUS_TAPЗахват данных между основной станцией и подчиненной станцией по умолчанию, он также может быть помещен между любыми двумя подчиненными станциями.

ALLBUS_TAPИнструменты для захвата пакета не будут между мастером и рабомEtherCATЛюбое изменение сообщения, это безусловная пересылка сообщений. Поэтому оно не будет иметь никакого влияния на существующую систему.

Между темALLBUS_TAPИнструменты записывают сообщения между мастером и рабом с отметками времени и другой информацией, упакованные в форматUDPСообщение загружено наПроволочная акулаСоответствующий мониторингПК.Потому что информация будет занята20ИндивидуальныйБайтДлина сообщения, поэтому, еслиEcatДлина сообщения длиннее, чем1496Байт, это приведет к тому, что длина всего сообщения будет больше, чем1516Байт, таким образом, Превышение Спецификации максимальной длины Ethernet. ПоэтомуALLBUS_TAPНе удается ползать сообщения дольше, чем1496Байтовая рамка данных.Но это не повлияет на всю промышленную систему Ethernet., больше, чем1496Длина рамки сообщения также будет безоговорочно передана.

Соответствует приведенной выше схеме подключения,ALLBUS_TAPКруглое отверстие слева подключено к5 в постоянного токаИсточник питания, шлюз рядом с источником питания подключен к нему.Проволочная акулаСоответствующийПКNet port. Любой из двух портов справа соединяет соответствующие сетевые порты основной станции, оставшееся соединение соответствует сетевому порту подчиненной станции.
