Ling Zhi ElectronicsTPS5430ModularV1.1

1 Введение модуля

TPS5430Это достижимый выходной ток3AНепрерывность (4AПиковое значение)ШИМПреобразователь, частота переключения500 кГц, Теоретическая ценность оптимального состояния эффективности преобразования достижима95% (Фактическое тестирование не достигает этого состояния), внутренняя интеграцияNГулиMOSFETТолько значение сопротивления110 МОмВ том числе Усилитель ошибки напряжения, строгая точность регулирования напряжения может быть предоставлена в переходных условиях.; цепь блокировки низкого напряжения, обеспечить входное напряжение ниже5,5 ВКогда чип не начинает работать. Диапазон входного напряжения5,5 В ~ 36 В, Теоретическое значение выходного напряжения является самым низким.1,23 В(По умолчанию этого модуля ±5 ВВыход), с функцией защиты от перегрузки по току и теплового отключения.

Основные характеристики модуля:

(1) Реализация модуляDC-DCШаг внизФункция трансформации, один вход мощности, положительная и отрицательная выходная мощность, дизайн и производство в соответствии с официальным руководством по данным. Размер модуля:6,75 см × 4,5 см.

(2)Входное напряжение постоянного токаДиапазон:5,5 В ~ 30 вВыходное напряжение постоянного тока:±5 В, То есть, функция преобразования положительного и отрицательного напряжения одного источника питания реализована.Выходное напряжение может быть достигнуто путем замены сопротивления самими клиентами., Формула расчета:R2 = R1×1,221/(Vout-1,221)R1ИVoutЕго можно получить после подтверждения.R2, Например,R1 = 10 kВыход = 5 ВИли-5 В, ЧтоR2 = 3,24 k.

Входное напряжение в соответствии с официальным руководством по данным, достижимое теоретическое значение36 В, НоРекомендуется, чтобы вход не превышал30 вКогда выход сильно загружен,Предполагаемое входное напряжение больше6 в.

(3) ВыходМаксимальный ток:1А.

Выходной ток в соответствии с официальным руководством по данным, достижимое теоретическое значение3A, Но чипы становятся очень горячими., Пульсация выходного напряжения также увеличится., поэтому мощность использования превышает6 ВтВремя, пожалуйста, сделайте это самостоятельно.ДляTPS5430Добавление теплоотвода в чипы для обработки рассеивания теплаВ противном случае выходное напряжение будет нестабильным., Пульсация выходной мощности увеличится, она может даже сжечь чипы.. Выход по модулю по умолчанию ±5 ВНапряжение, рекомендуемый максимальный выходной ток1А.

(4)СверхмощныйВыходное напряжение постоянного токаПульсация: Вход12 ВНапряжение, когда на выходе Нет нагрузки, ±5 ВПульсация выходного напряженияНиже, чем30 mVpp; Когда выход подключен10 ОмВремя загрузки,+ 5 ВПульсация выходного напряженияНиже, чем50 mVpp-5 ВПульсация выходного напряженияНиже, чем75 mVpp。 См. Ниже для получения конкретных результатов."Эффект пульсацииЧастично приведены графики. С увеличением выходной мощности, рябь также увеличится, и пульсация на конце отрицательного напряжения больше, чем на конце положительного напряжения.

(5)СверхмощныйСкорость регулировки нагрузки:Скорость регулировки выходной нагрузки ниже5%.

(6) МодульнаяЭффективность: Чем больше входное напряжение, тем ниже выходная мощность; эффективность мощности также уменьшается по мере уменьшения нагрузки. эффективность терминала отрицательного напряжения ниже, чем у терминала положительного напряжения..

Например, на входе12 ВНапряжение, когда выход подключен10 ОмВремя загрузки,+ 5 ВЭффективность терминала выходного напряженияНе менее чем82%-5 ВЭффективность терминала выходного напряженияНе менее чем75%.

2 Интерфейс модуля

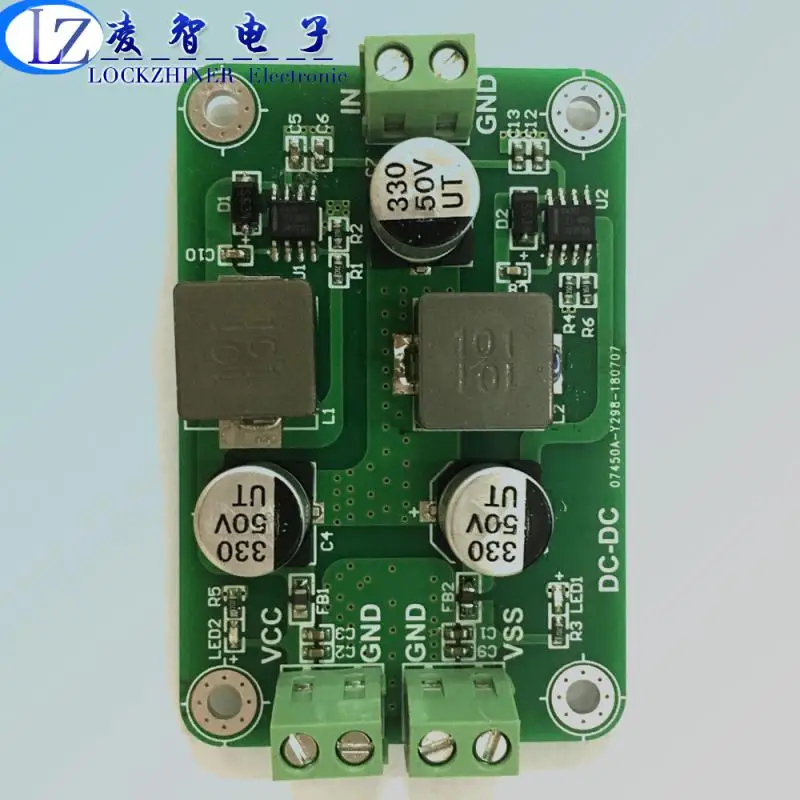

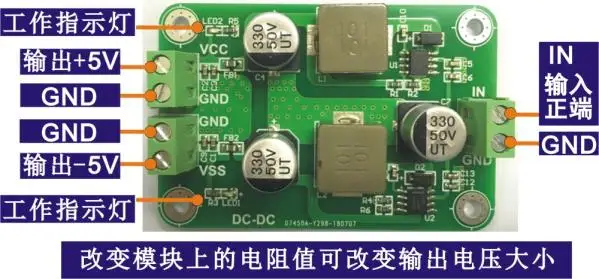

Диаграммы интерфейса модулей показаны на рисунке.

Схематическая схема интерфейса модуля

3 Эффект пульсации

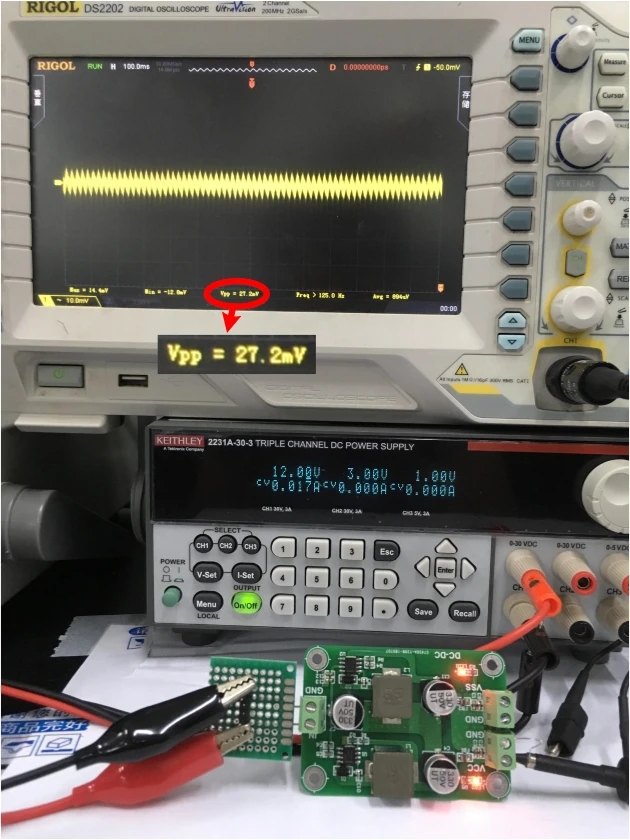

12 ВВход, выход + 5 В, не приноситьНагрузочный тестРазмер пульсации: 27,2 mVpp

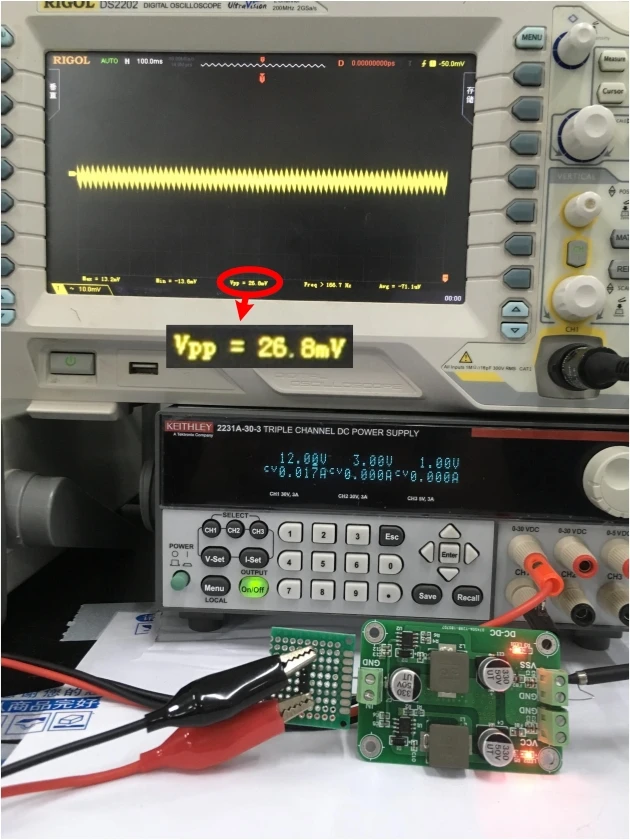

12 ВВход, output-5V, не приноситьНагрузочный тестРазмер пульсации: 26,8 mVpp

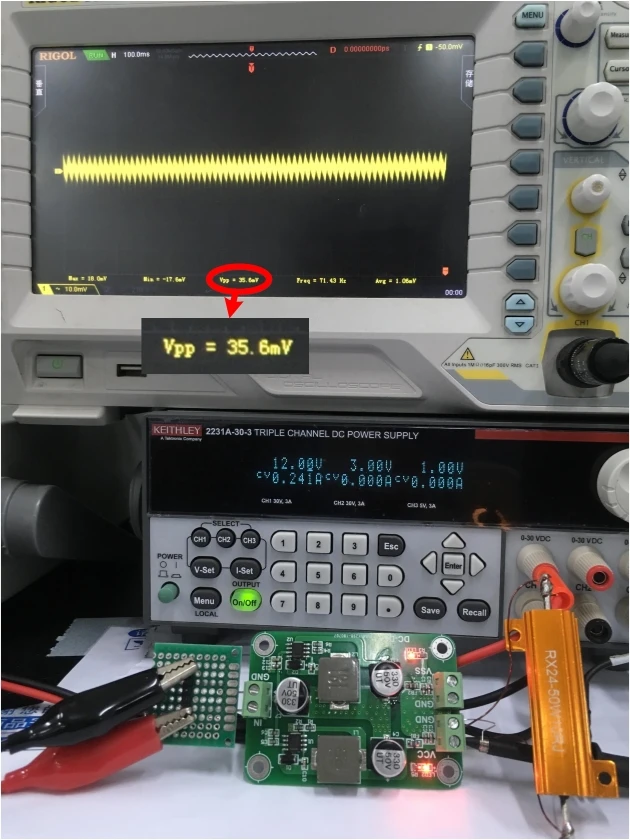

12 ВВход, выход + 5 В, belt10ΩНагрузочный тестРазмер пульсации: 35,6 mVpp

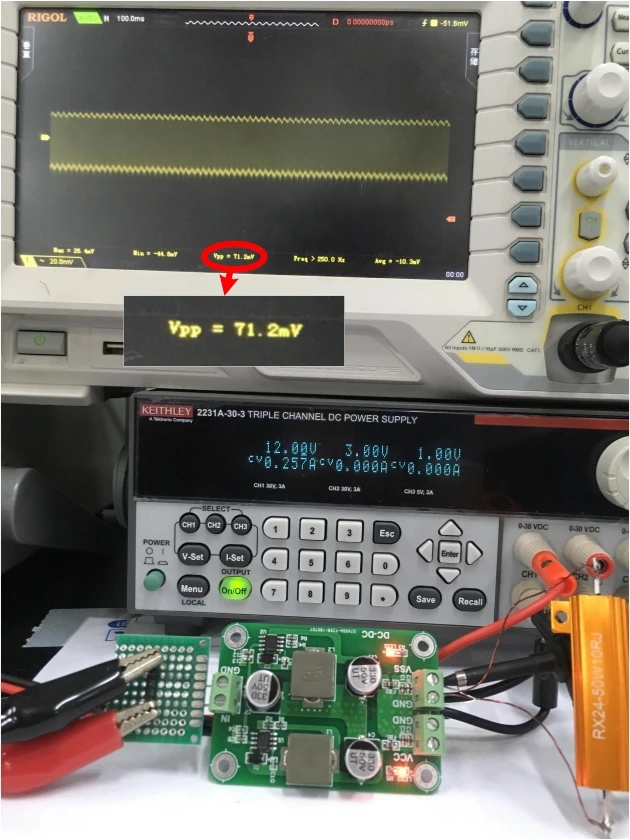

12 ВВход, output-5V, belt10ΩНагрузочный тестРазмер пульсации: 71,2 mVpp

Обратите внимание, что: временная ось осциллографа, показанная в вышеуказанных результатах испытаний, устанавливается на _100 мсВыше, если он слишком мал, например, используйте5 мксИзмерение положения шестерни, значение пульсации будет меньше., но этот метод измерения неправильный.! для измерения пульсации, пожалуйста, свяжитесь с нами для получения информации после покупки.
