VCA821 программируемый модуль усилителя VCA VGA 0dB ~ 40dB Линейный коэффициент усиления

VCA821 программируемый модуль усилителя VCA VGA 0dB ~ 40dB Линейный коэффициент усиления

Ling Zhi ElectronicsVCA821Programmable усилитель ModuleV1.0

1 Введение модуля

VCA821ДаTIСоединение постоянного тока, введенное компанией, широкополосный, низкий уровень шума, низкий уровень искажений, линейныйДБВысокоточное управление напряжениемVGAЧип, очень подходит для высокочастотного усилителя с регулируемым коэффициентом усиления; комбинацияSTM32Равных зоныДаКомпьютерная система с одним чипом, программируемый Эффект усиления. Оптимизированная схема и кабель и разумный дизайн, помехи значительно уменьшаются., повышает стабильность модуля. Этот модуль используется дляRF/IFВ системеVCAСхема, управление коэффициентом усиления видеоA/DРасширение области и системы измерения сигнала.

Основные особенности модуля заключаются в следующем:

(1Модуль только в том случае,ОдинБазового широкополосного усиления, Wideband усилитель с переменным коэффициентом усиления.VCA821。

(2) Контроль усиления: включая режим ручного управления и режим управления программой.Ручном режиме, Регулировка усиления бортовыми потенциометрами;Машина с программным управлением режимС помощью внешнего соединенияДаРегулирование усиления。Коэффициент усиления по выбору, отдельно0 ~20дБ, 0 ~ 32 dband0 ~40 dboptional。Modify821усиление сопротивления, диапазон усиления также может быть изменен.

(3) ПребываниеВ режиме малый сигнал усиления выход1VppПри обстоятельствах: при получении is20dBtime, модульная-3dBОтсечения частотаО500 МГцО,-1dBОтсечения частотаО400 МГцО;Когда получите is32dBtime, модульный-3dBОтсечения частотаAbout130 МГцО,-1dBОтсечения частотаО70 МГцО;Когда получите is40dBtime, модульный-3dBОтсечения частотаAbout80 МГцО,-1dBОтсечения частотаО40 МГцО 。 модульЧерезКолебания усиления в диапазоне очень маленькие。

(4) МодульнаяМаксимальнаяВходной сигнал/Выходное напряжение: максимальное входное напряжение250 mVpp, С максимальным выходом отмечено voltage6Vpp。 ПожалуйстаБудьте осторожны, диапазон входного напряжения уменьшается с увеличением усиления., изменение выходного напряжения влияет на пропускную способность модуля。

(5) Использования модуля±5 VБлок питания。

(6)Интерфейс ввода/выводаSMAИнтерфейс, Входное и выходное сопротивление50Ω。

(7) В соответствии с фактическими потребностями пользователей, настроить соответствующие модули. Из-за утомительного процесса отладки, поэтому нам нужно взимать определенную плату за изготовление на заказ.

2 Интерфейсный модуль

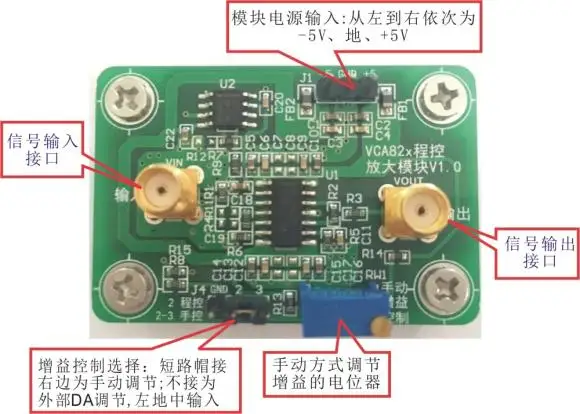

Диаграммы интерфейса модулей показаны на рисунке.

Схематическая схема интерфейса модуля

3 Интерфейсный модуль подключения

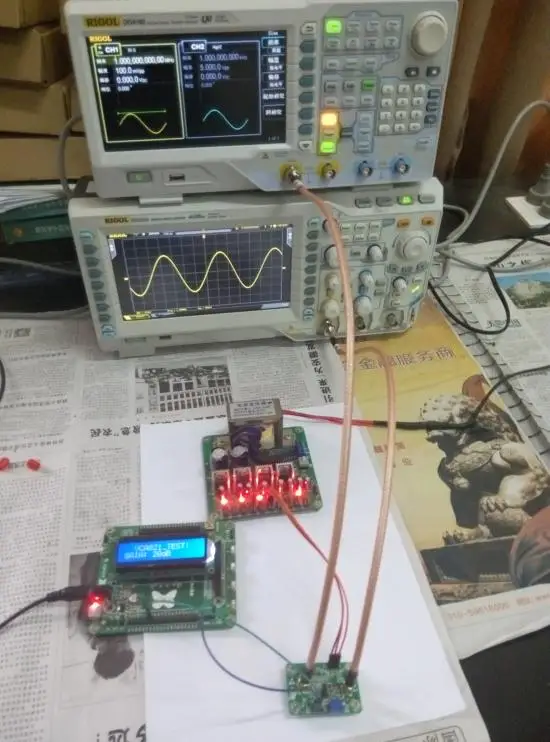

Модуль ручной регулировки усиления и внешнего подключенияДаПодключение для отладки управления (сотрудничество с основной платой магазина и модулем питания), как показано на рисунке ниже (справочная карта).

Схема подключения модуля ручной регулировки коэффициента усиления

Внешнее подключение dacontrol усиление отладки подключения (сотрудничество с основной платой магазина и силовым модулем) схема подключения

4 Модуль отладки эффект

Условия тестирования: подключение к радиочастотным линиям,“Идентификационный номер транспортного средства"Входной сигнал приема,"VOUT"Выход сигнала подключения; Амплитуда входного сигнала остается неизменной, настройка источника сигнала нагрузка50ω, и нет смещения постоянного тока. Из-за belt50Load нагрузка, так что выход в два раза.

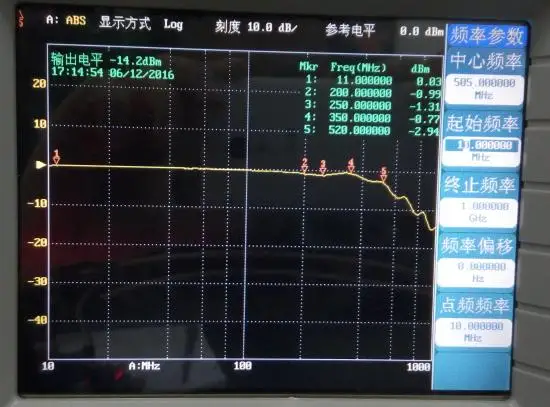

20 dbчастотная характеристика кривая с коэффициентом усиления

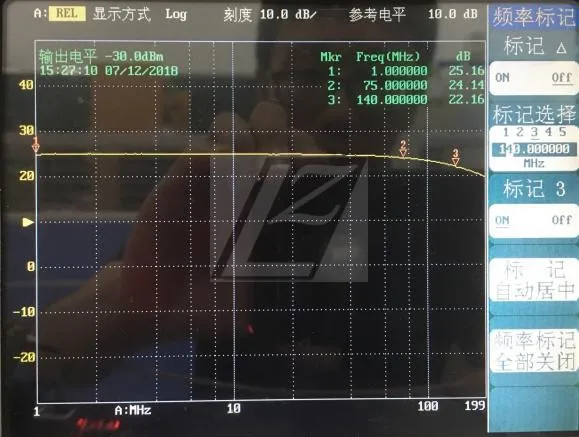

32 dbчастотная характеристика кривая с коэффициентом усиления

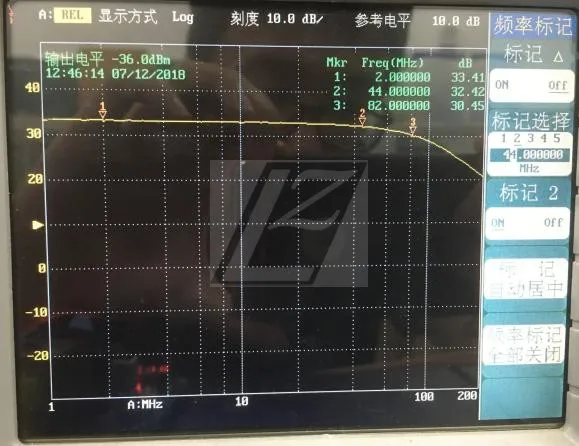

40 dbчастотная характеристика кривая с коэффициентом усиления
