Примечание:
Для того, чтобы защитить безопасность вашего продукта, испытательный конденсатор должен быть разряжен сначала, чтобы избежать электростатического поломки чипа и сжечь продукт.

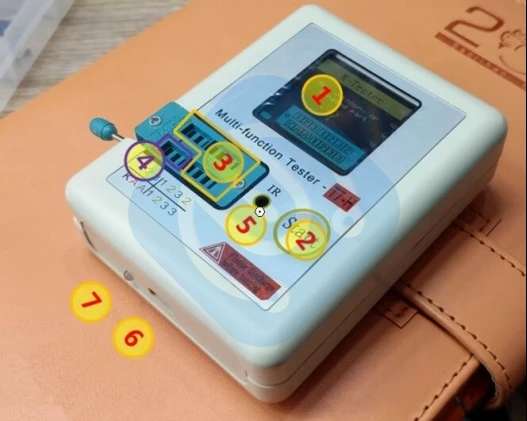

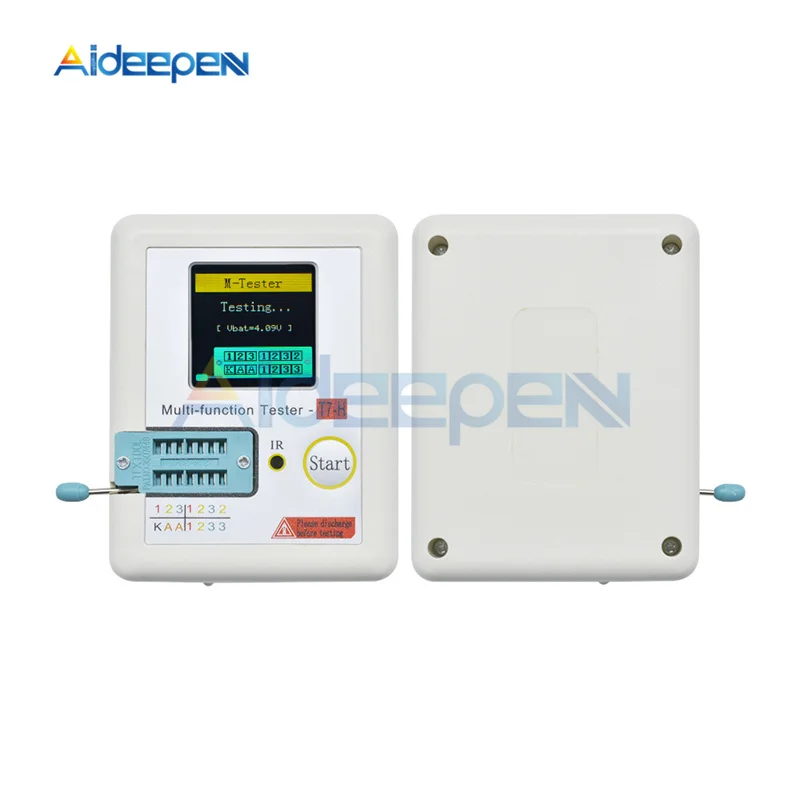

1 - 128x128 TFT дисплей

②-Многофункциональная клавиша

③ Зарядное устройство-ТРАНЗИСТОР Зона испытания

④-Зона тестирования диодов Зенера

⑤-Окно приемника IR

Micro-интерфейс зарядки Micro USB

⑦-Светодиодный индикатор заряда

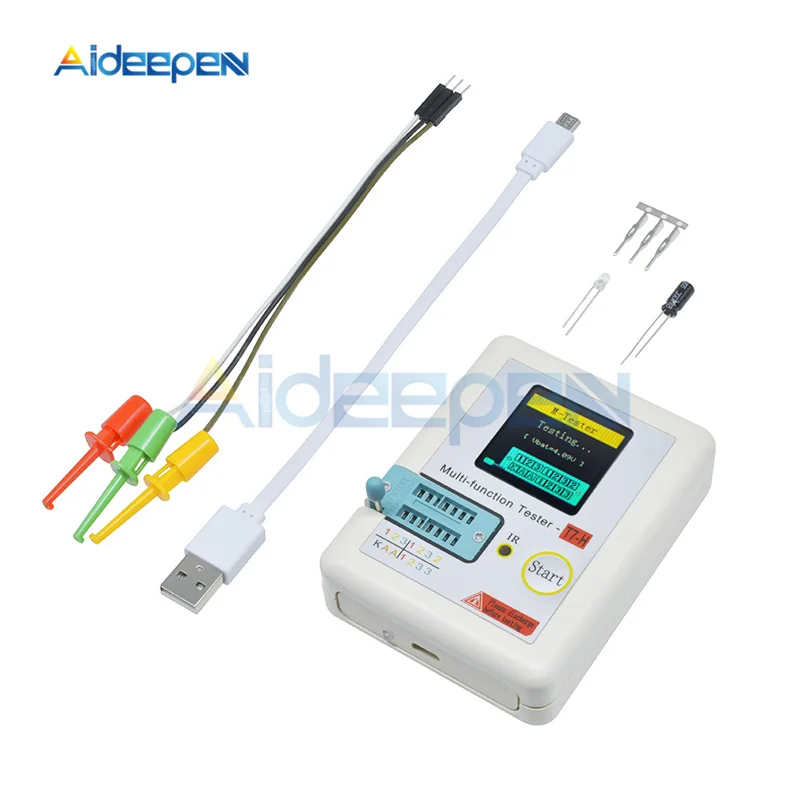

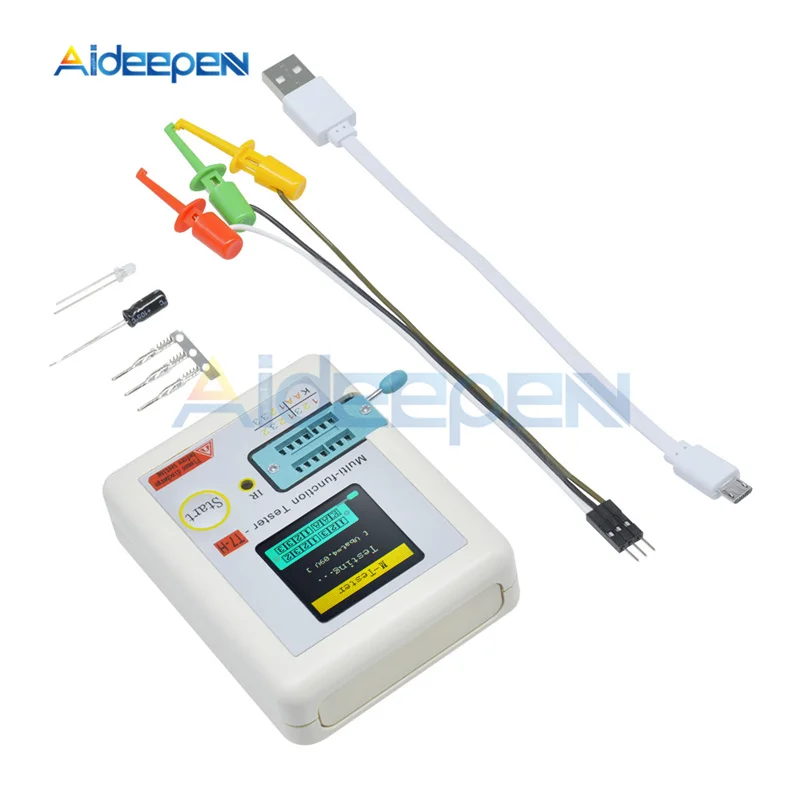

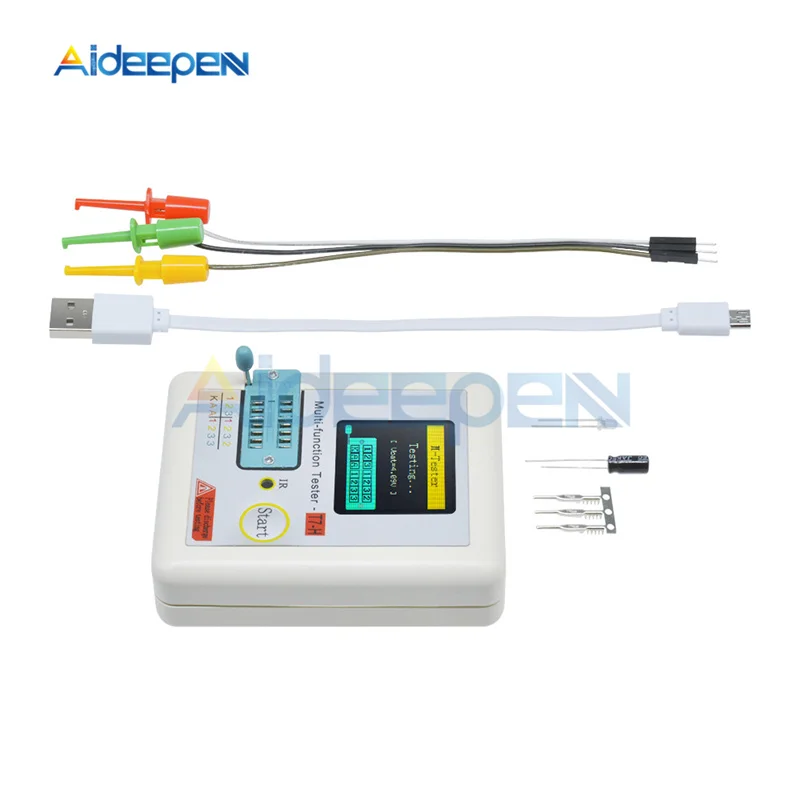

TC-T7-H-это многофункциональный tft-графический дисплей.

Л прибор для проверки транзистора

Автоматическое обнаружение биполярных транзисторов NPN и PNP, n-канальных и p-канальных МОП-транзисторов, JFETs, диодов (включая двойные диоды), N-и P-IGBTs, резисторов (включая потенциометры), индукторы, конденсаторы, Тиристоры, Триаки и батареи (0,1-4,5 в)

-Автоматическое обнаружение стабилитрон (0,01-20 в)

-Самопроверка с автоматической калибровкой

L ИК декодер

-Поддержка инфракрасного кодирования Hitachi

Рутения и иридия от поставщика, отображения сигнала

Длинноволновой части инфракрасной области получения инструкции

L другие

-Результаты измерений с использованием графического tft-дисплея (160x128)

-Одна клавиша

-Автоматическое выключение (установка времени ожидания)

-Встроенный литий-ионный аккумулятор большой емкости

-Обнаружение напряжения литий-ионного аккумулятора

-Поддержка китайского и английского языков

Предупреждение: встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!

Предупреждение: для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!

Многофункциональная клавиша имеет два действия:

L: короткое нажатие: нажмите клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд

L Длительное нажатие: Включение или нажмите клавишу более 1,5 секунд

В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.

L интерфейс включения и измерения

В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: перед подключением к тестеру Обязательно выключайте конденсаторы! Тестер может быть поврежден перед включением!

Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!

L компонентов размещения

Тестовое сиденье делится на транзисторы и зону тестирования диода Зенера, подробное описание 1,1.

L НЕТ, неизвестная или поврежденная часть

L батареи

L BJT (биполярный распределительный транзистор)

L диод

L 2 диоды для подавления переходных скачков напряжения

L MOSFET

L тиристор

L Triac

L конденсатор с алюминиевой крышкой

L резистор

L Индуктор

Короткие все три зонда, короткое нажатие многофункциональной кнопки, тестер автоматически откалибруется.

В дополнение к процессу калибровки при запросе отключите внешнюю проводку короткой (Изолируйте зонды), без необходимости других операций.

L калибровки

L изолировать зонды

L Selftest конец

Предупреждение: не проводите другие операции в процессе калибровки, чтобы не повлиять на точность калибровки!

В выключенном состоянии или Обнаружение завершено, поместите Диод Зенера в зону тестирования диода Зенера испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.

Предупреждение: Не помещайте компонент в тестовую область транзистора, в противном случае невозможно проверить Диод Зенера!

После завершения обнаружения компонентов инфракрасный пульт дистанционного управления в тестере "IR" Испытательное отверстие, нажмите кнопку дистанционного управления, тестер будет отображать код пользователя и код данных и соответствующую инфракрасную форму сигнала после успешного декодирования.

В случае сбоя декодирования тестер не может отображать код пользователя и код данных.

Точка в правом верхнем углу, чтобы указать, получил ли он инфракрасные данные дистанционного управления, красный представляет инфракрасные данные, синий цвет представляет успех декодирования.

Информация: ИК-декодер поддерживает только формат Hitachi IR.

Многофункциональный тестер с автоматическим выключением и ручным выключением.

L автоматическое отключение

Когда Обнаружение компонентов завершено или ИК-декодирование завершено и после достижения автоматического отключения времени, тестер автоматически отключится.

Время автоматического отключения может быть установлено аппаратными перемычками, поддержка таймаута для 10s, 15s, 20s и 25s. Заводской набор до 20 с.

Предупреждение: Отрегулируйте время автоматического отключения, необходимое для открытия корпуса, и используйте Электрический паяльник для припоя перемычек.

Внимание: пожалуйста, сделайте защиту ESD!

Л ручное отключение

Удерживайте многофункциональную клавишу, чтобы отключить работу в любом состоянии, в то время как измерительный элемент включен.

Встроенный литий-ионный аккумулятор напряжения измеряется до обнаружения, в тех случаях, когда напряжение батареи в режиме ожидания составляет менее 3,0 V заставит отключения, то, пожалуйста, для зарядки.

Тестер имеет стандартный интерфейс Micro USB, пожалуйста, используйте внешний источник питания 5 В или зарядку USB.

Информация: красный светодиод означает зарядку, зеленый светодиод указывает, что зарядка завершена.

Предупреждение: входное напряжение зарядки до 6 В, не должно превышать верхнее напряжение, иначе это повредит тестер и может привести к взрыву батареи!

Многофункциональный тестер может автоматически идентифицировать элементы и автоматическое обнаружение раскладки штифта, а также диапазон автоматического переключения.

Основные параметры производительности:

Компонент

Диапазон

Описание параметров

Биполярный транзистор

-

HFE (коэффициент усиления постоянного тока), Ube (напряжение источника-эмиттера), Ic (ток коллектора), Iceo (ток коллектора (IB = 0), ices (коллектор короткого тока), Uf (переднее напряжение защитного диода) ③

Диод

Переднее напряжение <4,50 в

Прямое напряжение, Диодная емкость, ИК (обратный ток) ②

Двойной диоды для подавления переходных скачков напряжения

Прямое напряжение

Зенеровский диод

0,01-4,50 V

(Испытательная зона транзистора)

Переднее напряжение, обратное напряжение

0,01-20V

(Зона тестирования диода Зенера)

Обратное напряжение

MOSFET

JFET

Cg (емкость затвора), Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④

С изолированным затвором (IGBT)

Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④

MOSFET

Vt (от ворот до порога источника Voltag), Cg (емкость затвора), Rds (слив до источника сопротивления), Uf (переднее напряжение защитного диода) ④

Тиристор

Igt (ток пускового механизма)<6 мА

Ворота напряжение запускающего сигнала

Triac

Конденсатор с алюминиевой крышкой

25pF-100mF

Емкость, ESR (эквивалентное сопротивление серии), Vloss ①

Резистор

0,01-50MΩ

Сопротивление

Катушка Индуктивности

0,01 mH-20 ч

Индуктивность, сопротивление постоянного тока ⑤

Батарея

0,1-4,5 V

Стабилизатор напряжения, полярности батареи

Примечание. ①: Iceo, Ices, Uf отображаются только тогда, когда это эффективно

Примечание ②: Диодная емкость, ИК (обратный ток) отображается только при эффективной

Примечание ③: отображается только при наличии защитного диода

Примечание ④: ESR, Vloss отображается только при эффективном

Примечание ⑤: измерение индукторов с сопротивлением ниже 2100Ω

Вопрос

Вызвать

Раствор

Не вкл

Встроенный литий-ионный аккумулятор выключен

Зарядка литий-ионного аккумулятора, методы зарядки см. Раздел 2,9

Неточных измерений

Неточными параметры калибровки

Пожалуйста, повторная калибровка, см. Раздел 2,4
