Обзор продукта

Модуль пластины JS7628/JS7688/ZTK7628PCore-это продукт, основанный на технологии Ханчжоу Zhuotian Co., ltd. MTK(MediaTek)MT7628AN/MT7688AN/MT7628DAN, socpatenticwiмодульная плата. Cre580580espesoption, частотаVariedRAM/FLASHTo, 300M wifi, Внешний extactionusb 2,0 Host, GPIO, UART, I2S, I2C, интерфейс sdCard, SPI, PWM, интерфейс Ethernet, интерфейс wifiAntenna и т. д.

Чип введение

MT7628/mt7688it-совместный технологический модуль для разработки, а, новое поколение промышленности, выпущено в конце года 802.11n Wi-Fi AP/Router System, один чипРешение (SoC). Этот бренд newSoCData для умного дома, приложения для голосового и видео обеспечивают высокие частоты передачи данных, а расход энергии намного ниже, чем у других подобных продуктов на рынке в настоящее время.MT7628andMT7620Same as2T2R 300M wifirate, богатый интерфейс, но это более thanMT7620Lower расход энергии, стоимость чипа ниже, специально для Интернет вещей, apпликатор s3последовательный порт, характеристики PWMOutput, можно сказать, что обновленная продукция thatMT7620(2012, выпущенная в 2003 году) mt7628, опубликованный в том же магазине yearMT7688(1T1R 150M wifi), это такой же чип. Оба контакта, программное обеспечение почти полностью совместимо.

Этот модуль небольшого размера, низкая потребеление энергии, теплотворная способность мала. Wi-Fi, стабильная производительность сетевого порта. Функция OpenWRT (linux), долгосрочная стабильная работа. Периферийный канал модуля очень просто. Только блок питания add3.3V dc, вы можете запустить систему. И может пропускать управление через Wi-Fi. Использование позолоченного интерфейса для игл, может быть очень стабильным, фиксируется на нижней пластине.

Он может использоваться в умном доме, IP камера, VOIP 、 телефото транспортного средства, удаленное наблюдение видео Системы 、 portable4GRouter 、 аудио домофон 、 ordinarywebnetwork сервера 、 ordinaryftpthe сервера 、 удаленное скачивание 、 супер мульти-применение, например, удаленное зрение автомобиля.

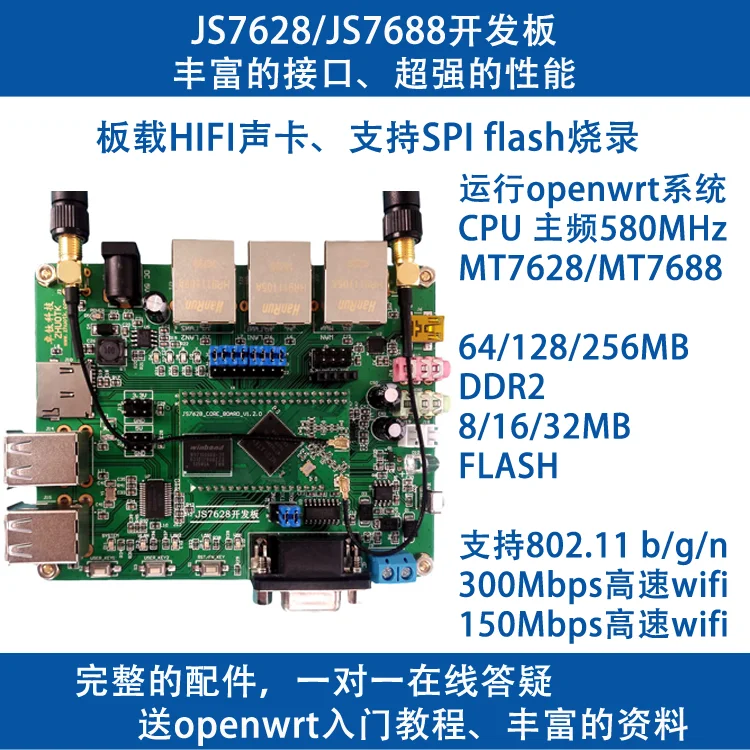

В том числе, компанией была разработана Базовая пластина для основной платы. FormJS7628, и предоставить подробную информацию о процессе разработки. Интерфейс макетной платы является насыщенным и мощным, используйте r-friendly learning, используйте (предложения не ознакомлены, покупатели не покупают основные платы, рекомендуется покупать макетную плату), нажмите на следующую картинку, чтобы просмотреть поддерживающую плату разработки

Название продукта

JS7628Core плата Модуль гибкий кабель

ZTK7628PCore плата Модуль гибкий кабель

JS7688Основная плата модуль

Модель изделия

JS7628_CORE_BOARD

ZTK7628P_CORE_BOARD

JS7688_CORE_BOARD

Операционная система Поддержка

Последняя версия была выгорела во время ухода с фабрики. Openwrt(linux) 15,05.1

Процессор

MT7628AN MIPS 24KEc(JS7628)

MT7628DAN MIPS 24KEc(ZTK7628P)

MT7688AN MIPS 24KEc(JS7688)

Системы частоты

580 МГц

Память

64 МБ/128 МБ/256 Мб DDR2 RAM (Выберите из настройки ребенка)

Storageflash

8 Мб/16 Мб/32 Мб, Nor flash (Выберите из настройки ребенка)

Ethernet порт

5 индивидуалвань/LAN 10/100mself-adaption

Usbинтерфейс

1individualusb 2,0 hostinterface

Uartserial порт

UART0 (по умолчанию, как debugging), UART1, UART2

Gpiomouth

В total30 Индивидуальный (Pin версия, повторное использование с другими функциями)

В целом 40 человек (версия отверстия штампа, повторное использование с другими функциями)

I2S

1 дорога, поддержка приложения

I2C

1 дорожная

SPI master

2 дороги (весь путь вниз по дороге. Flahocupy, другой способ бездействия)

SPI slave

1 дорожная

PWM

4 дорожного движения

Размер модуля

См. Информацию о механических измерениях ниже.

Контактный интерфейс

Интерфейс расположения игл или интерфейс отверстия штампа

Рабочее напряжение

3,3 V ± 10%

Средняя потребеление энергии

0,75 Вт (JS7628)

0,6 Вт (JS7688)

Интерфейс антенны

IPEX

Рабочая температура

-20 ~ 60 ℃

Беспроводной протокол

Поддержка IEEE802.11 b/g/n

Беспроводной скорость

2T2R,Maximum300Mbps(JS7628,ZTK7628P)

1T1R,Maximum150Mbps(JS7688)

RFpower

Maximum18dbm

Беспроводной дальность передачи

100 риса (открытая площадь)

Беспроводной режим работы

Route, AP, реле, мост

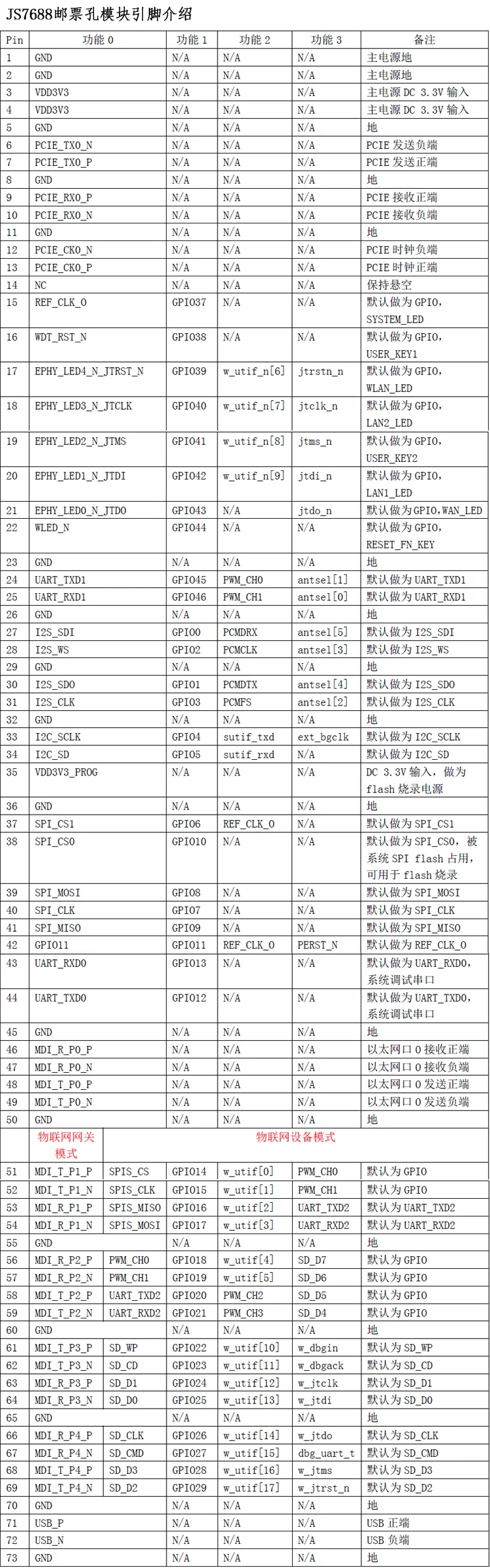

Краткая информация о штифте и механические размеры

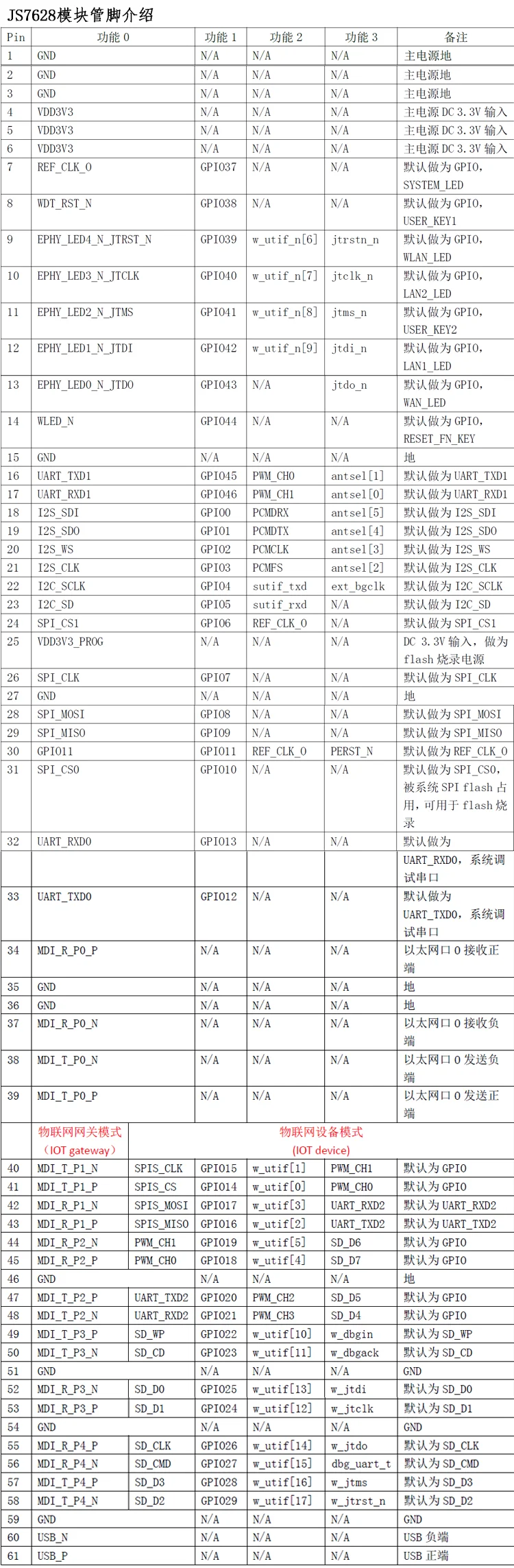

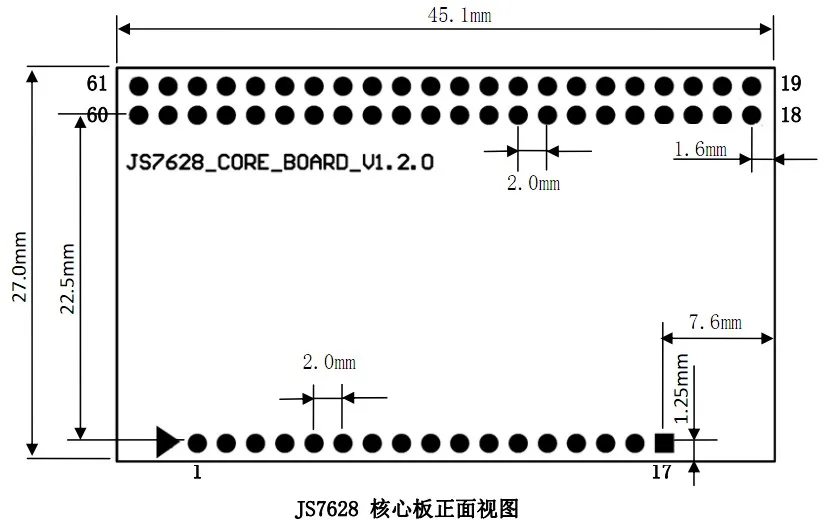

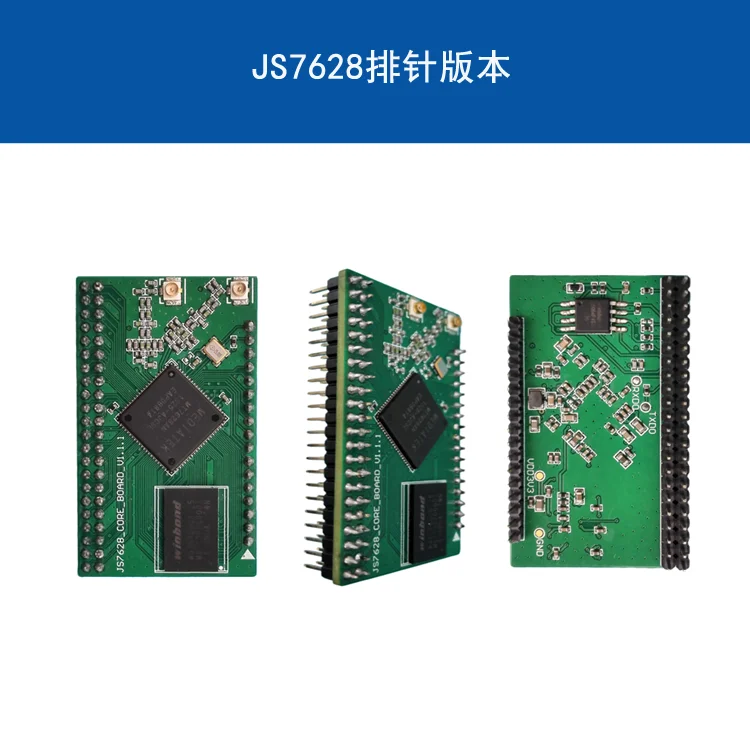

JS7628Mechanical размеры иглы расположение версия

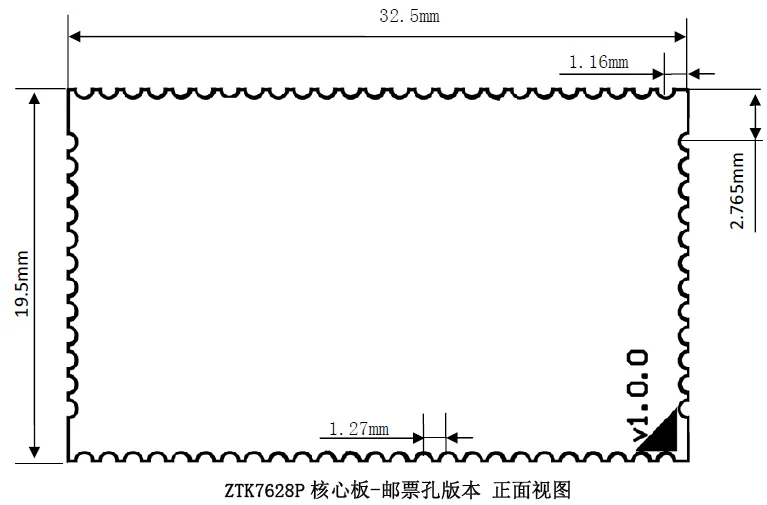

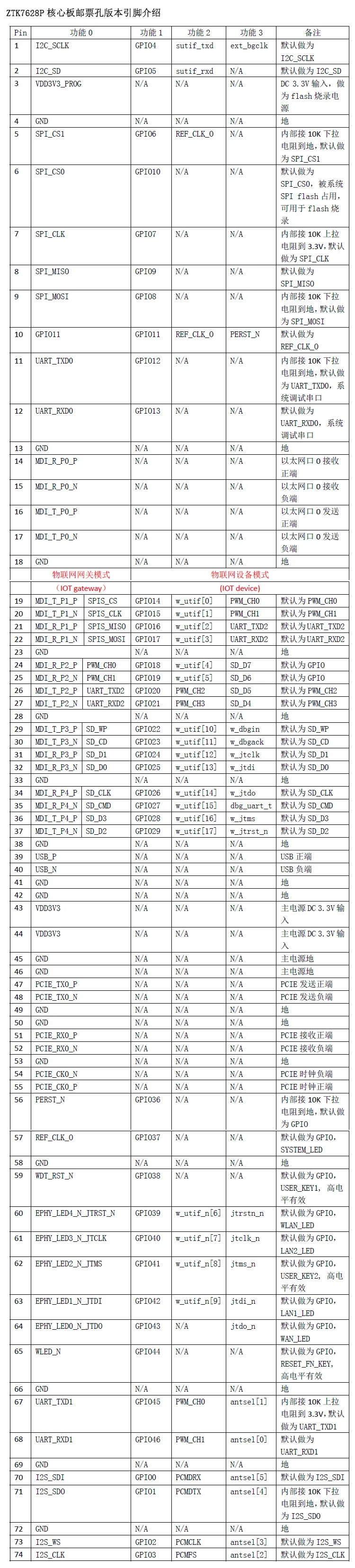

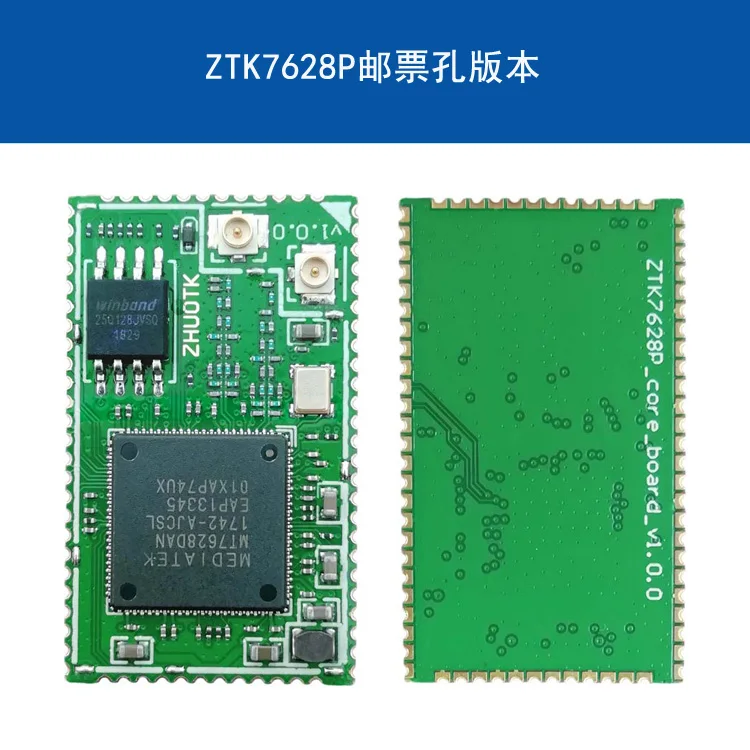

Ztk7628pмеханические размеры штамповки, версия отверстия

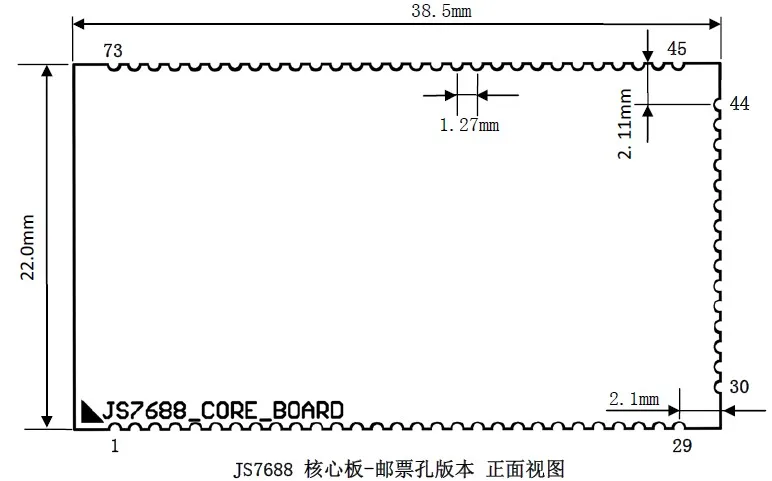

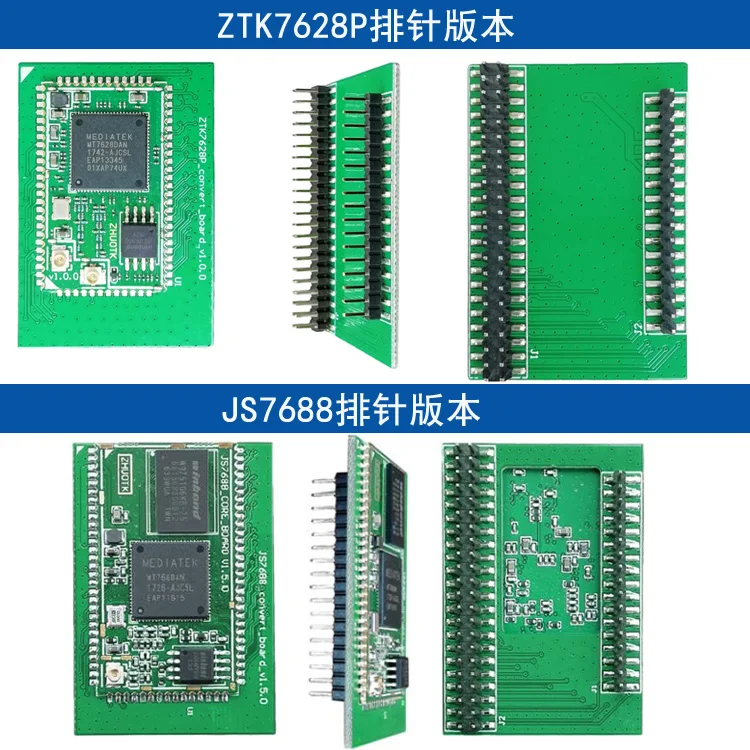

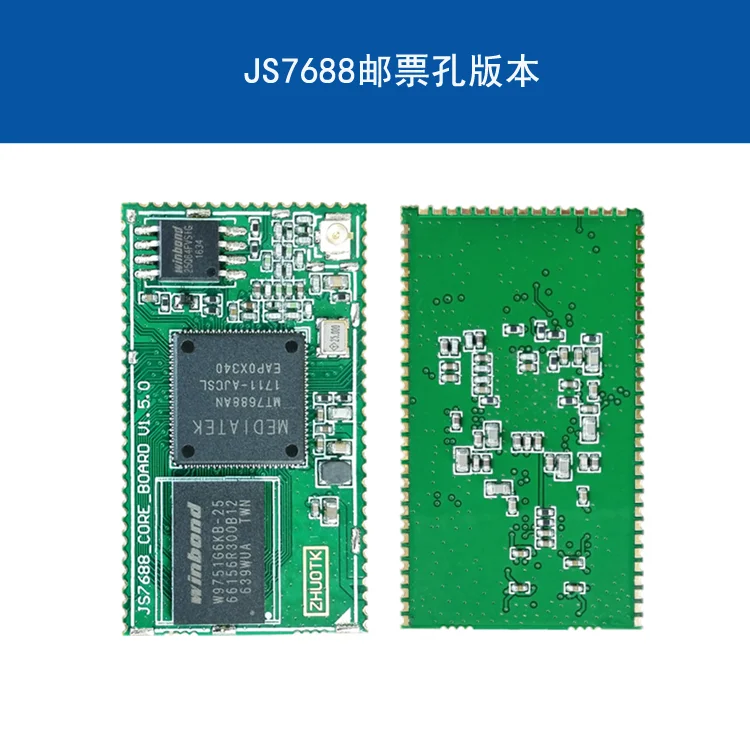

Механические размеры отверстий для штампов js7688.
