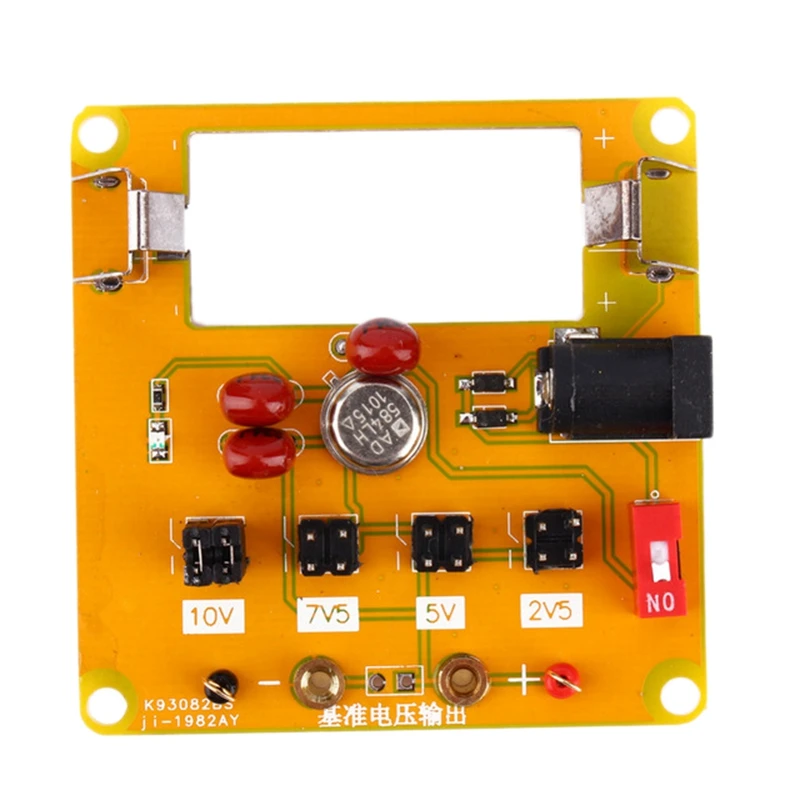

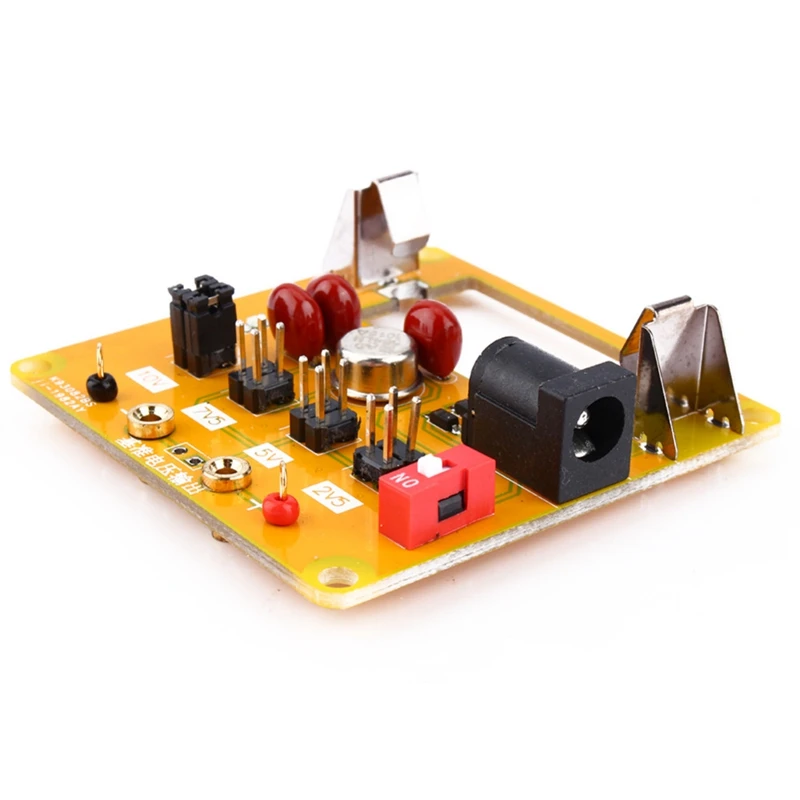

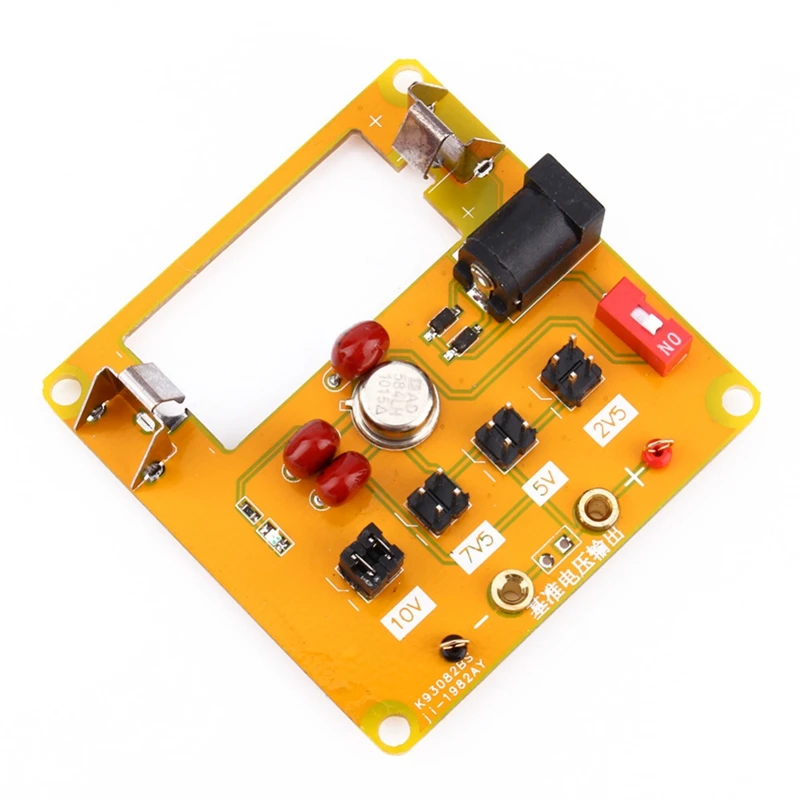

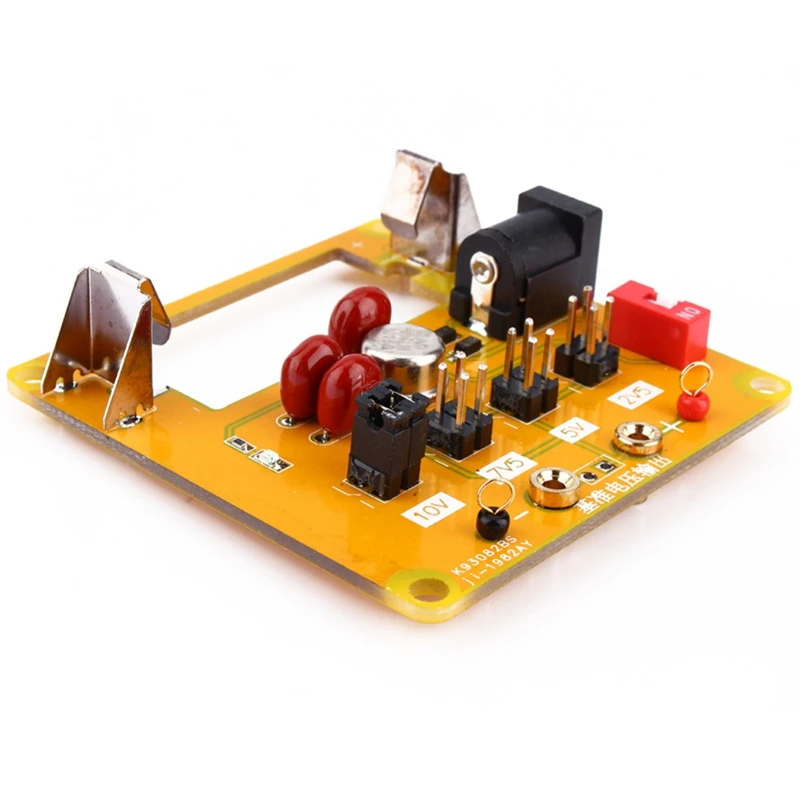

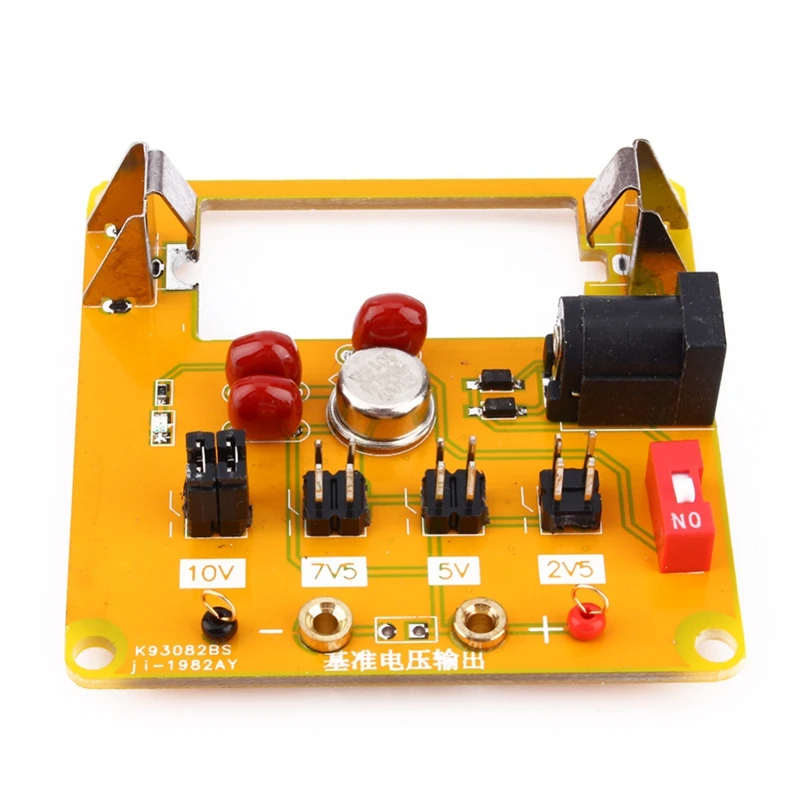

Ad584 Высокоточный контрольный модуль напряжения 4-канальный работает на 2 5 В/7 В/5

AD584 является восьмиконтактным точным эталонным напряжением, программируемым четырьмя распространенными выходными напряжениями: 10,000 в, 7,500 в, 5,000 в и 2,500 В.
Устройство использует технологию обрезки вафель для регулировки программируемых уровней выходного сигнала и коэффициентов температуры, чтобы получить наиболее гибкий однокристальный, высокоточный исходный источник напряжения.
AD584 рекомендуется в качестве внешнего прецизионного источника напряжения 12 или 14 бит цифрового в аналоговый (DAC)/аналоговый в цифровой (ADC) преобразователь эталонного источника напряжения,
И его производительность, как правило, лучше, чем стандартная отдельная ссылка.
1. Встроенный аккумулятор 15 в, мы знаем, что аккумулятор является самым низким уровнем шума, так что он может выводить нетронутое стабильное напряжение, чтобы обеспечить надежную гарантию.
2. Плата имеет четыре программирующих терминала, каждый из которых соответствует выходному напряжению, короткое замыкание путем короткого замыкания соответствующего клеммного блока для передачи соответствующего напряжения.
3. коэффициент температуры: 5 ppm/° C (максимум, 0 ° C до 70 ° C, AD584L) 15 ppm/° C (максимум, от-55 ° C до + 125 ° C, AD584T).
4. Потребляемая мощность: Статический ток: 1 мА (макс.), низкий ток quiescing идеально подходит для питания от аккумулятора.
5. Грузоподъемность: 10 мА.
6. Рабочее напряжение: от 4,5 В до 30 в, обратите внимание, что требуемое рабочее напряжение выше, чем запрограммированное выходное напряжение.
7. Диапазон температур: AD584J/K/L Номинальный диапазон рабочих температур от 0 ° C до + 70 ° C, AD584S/T, С-55 ° C до + 125 ° C.
8. Внешний интерфейс источника питания, вам нужно более 11 В постоянного тока.
9. Исходный выходной интерфейс напряжения с медным 2 мм тестовым гнездом для легкой карты в мультиметр пера для измерения или калибровки других инструментов.
10. Перед обнаружением мультиметра и теплоты платы не менее 30 минут при комнатной температуре 25 градусов, чтобы обеспечить точность обнаружения.
Ниже приведены шесть и ahalf Agilent мультиметр измеряется 2,5 в выходной эффект напряжения.
Цвет: желтый
Материал: Поликарбонат + металл
В комплект входит: 1 * контрольный модуль напряжения
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
