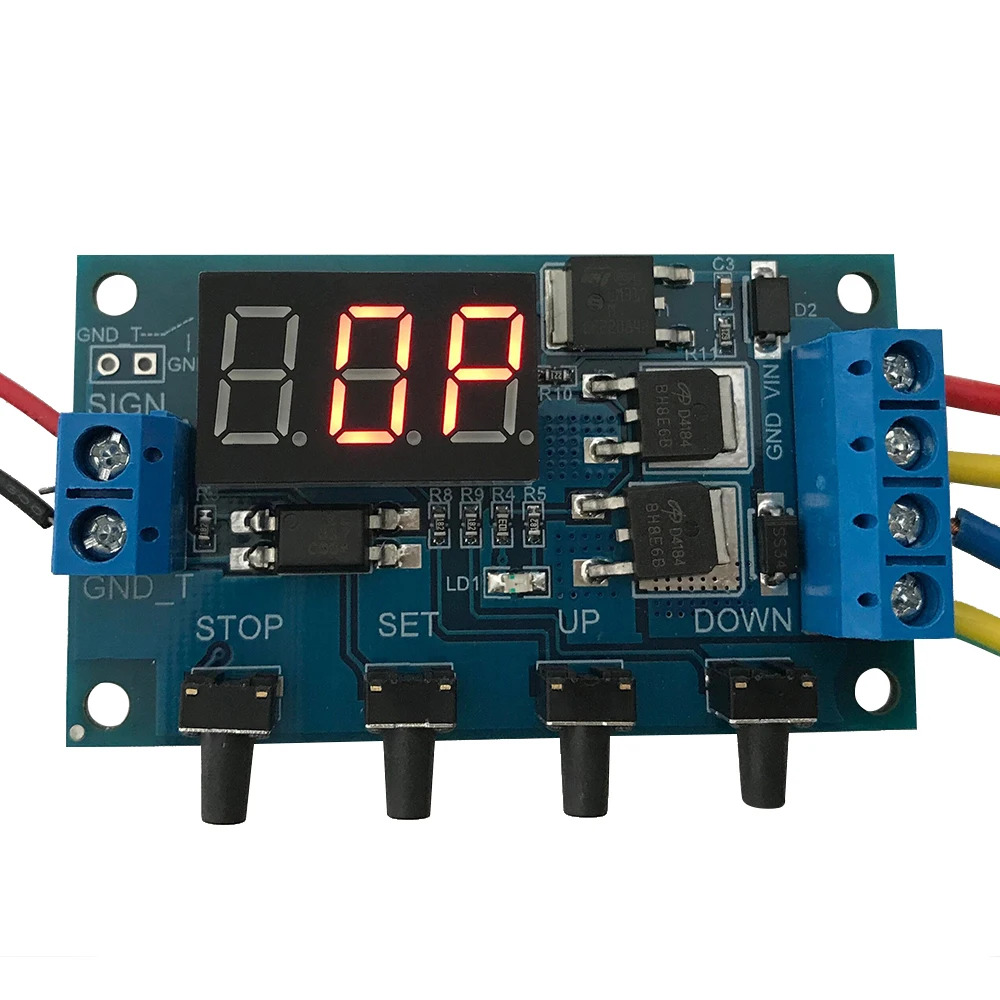

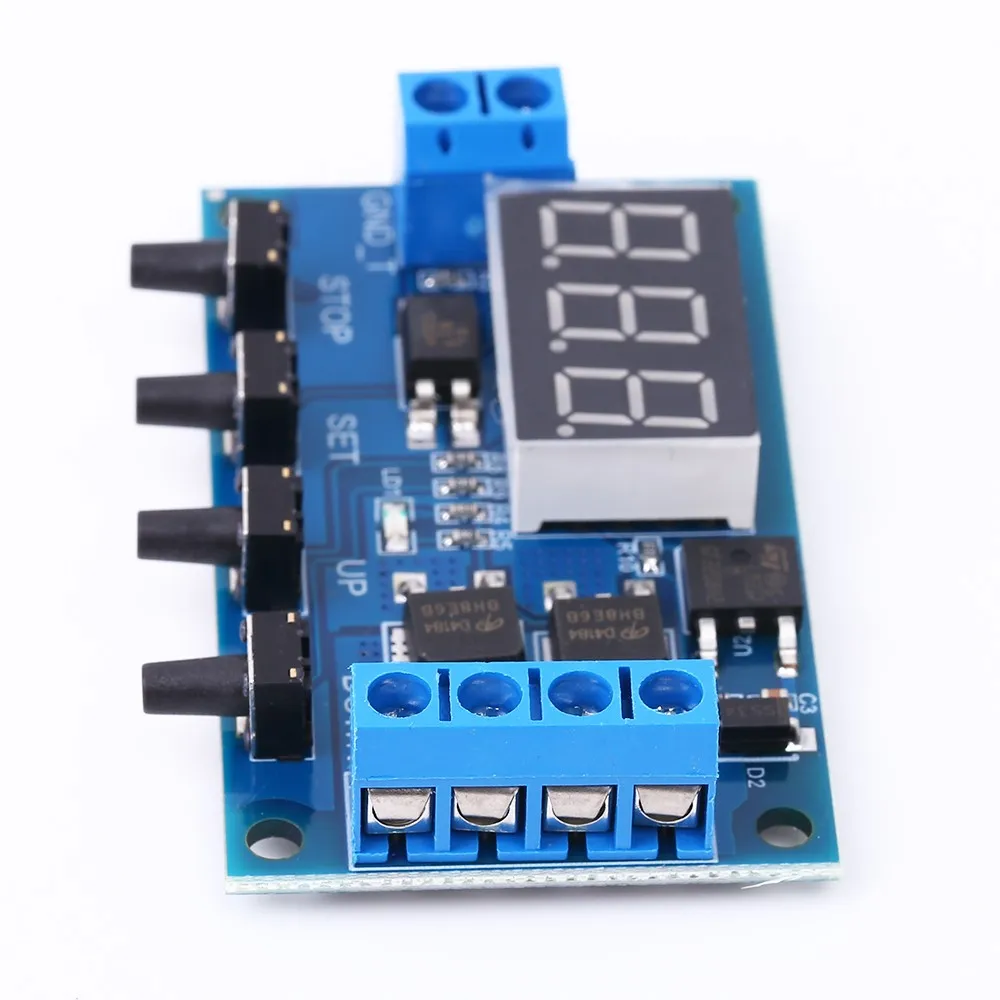

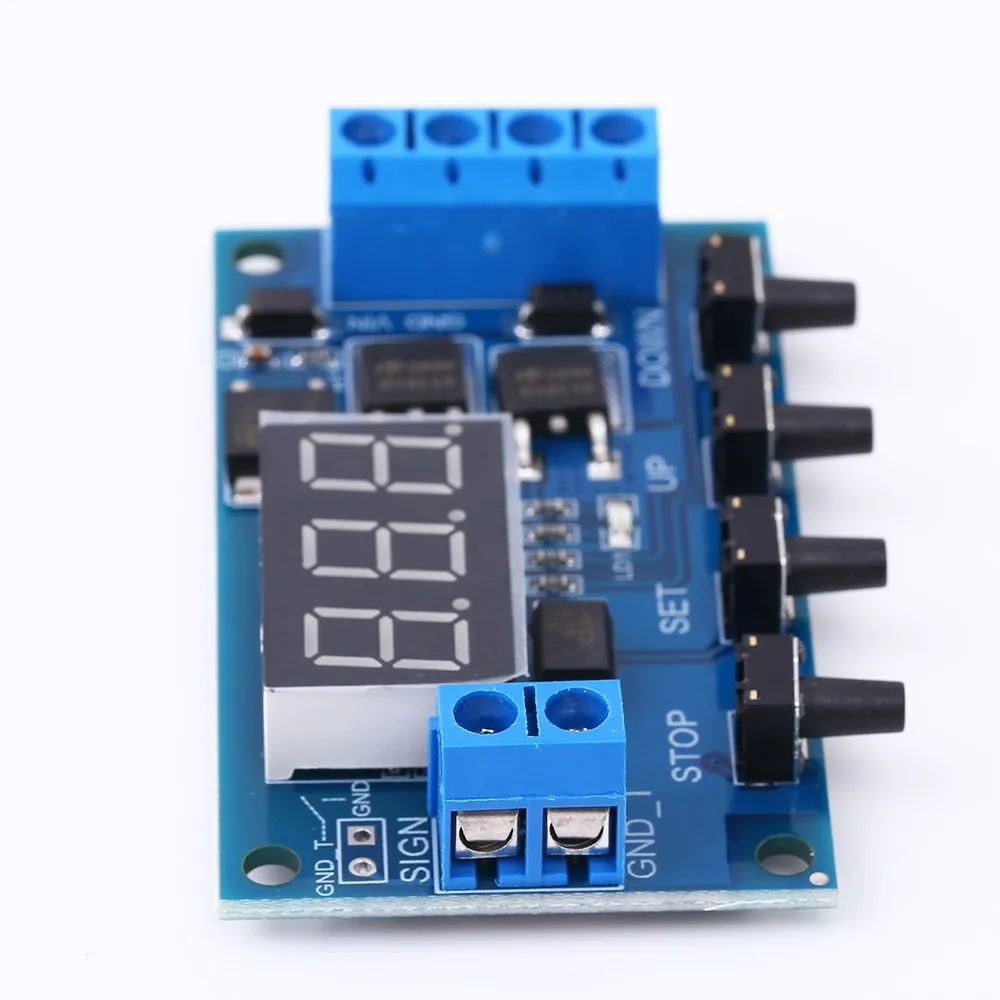

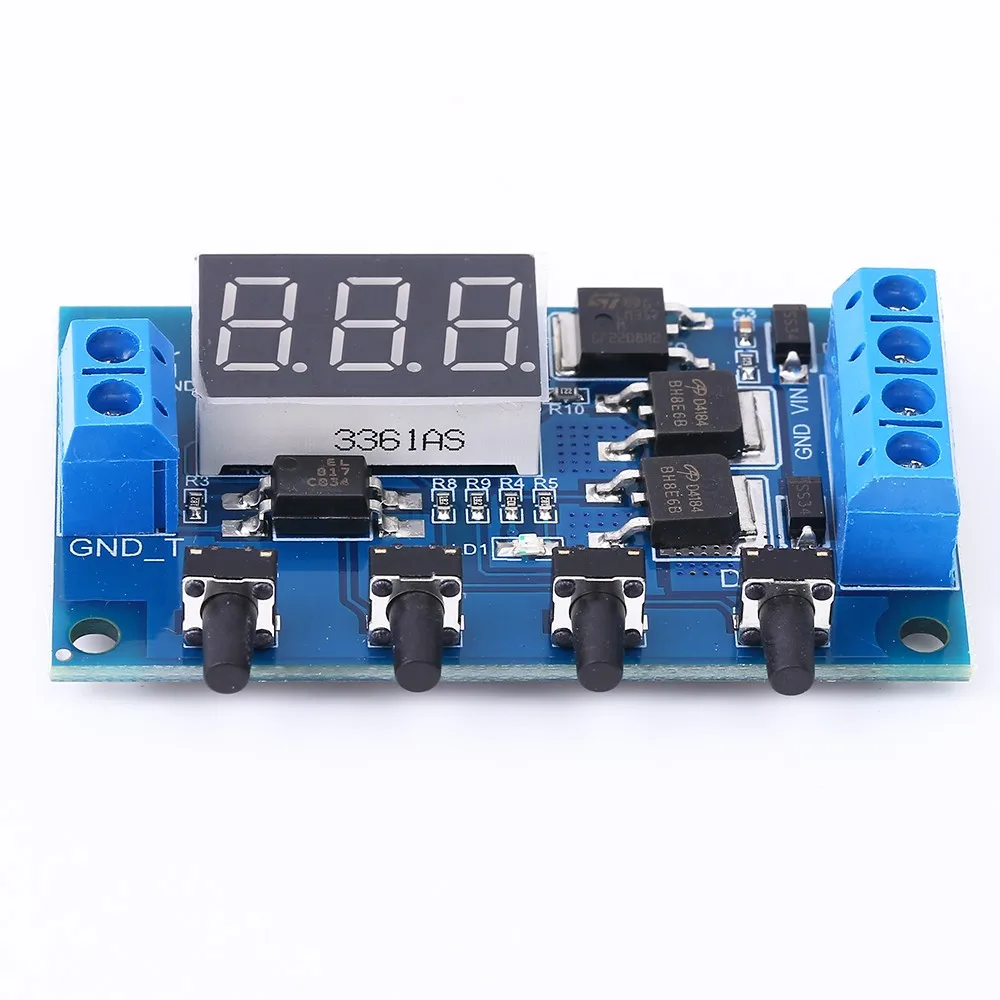

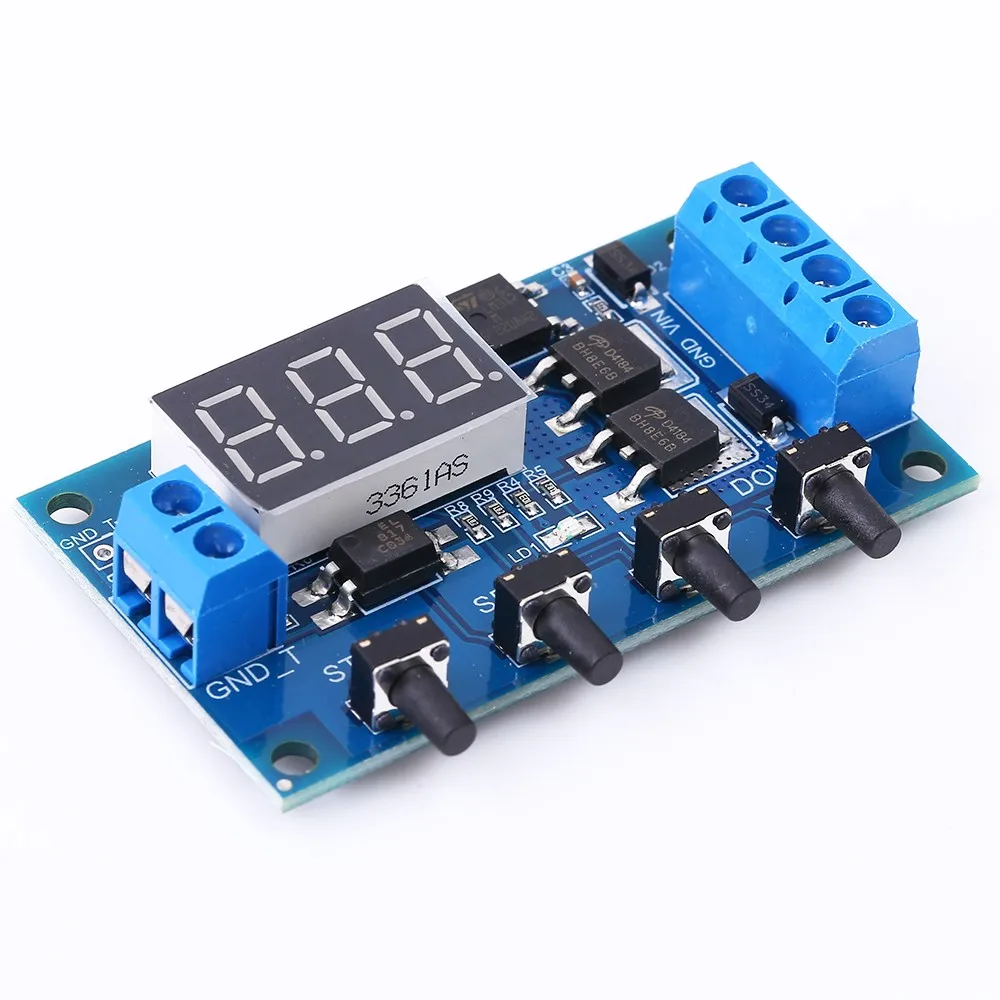

1. Описание:

ZK-J06-это многофункциональный модуль реле задержки. Цифровой дисплей трубки. Он может быть широко использован в умом доме, промышленном управлении, автоматическом орошении, вентиляции в помещении. И средства индивидуальной защиты.

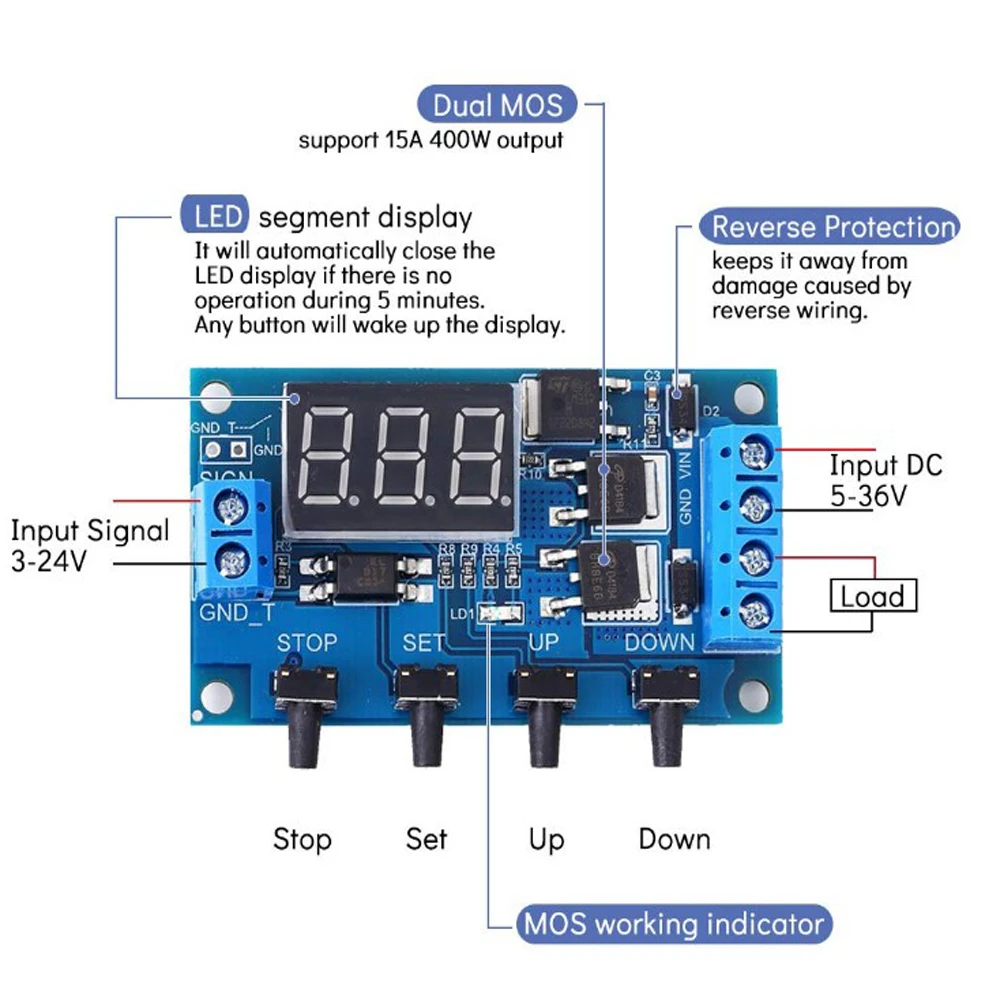

2. Особенности:

1>. Цифровой трубчатый дисплей

2>. Поддержка триггера высокого уровня

3>. Функция аварийной остановки

4>. Режим сна, WАК вверх с любой кнопкой

5>. Автоматическое сохранение параметров

6>. Двойной МОП-контроль поддержки более 15A 400 Вт

7>. Поддержка защиты обратного соединения

8>. Плавная регулировка от 0,01 секунд до 9999 минут

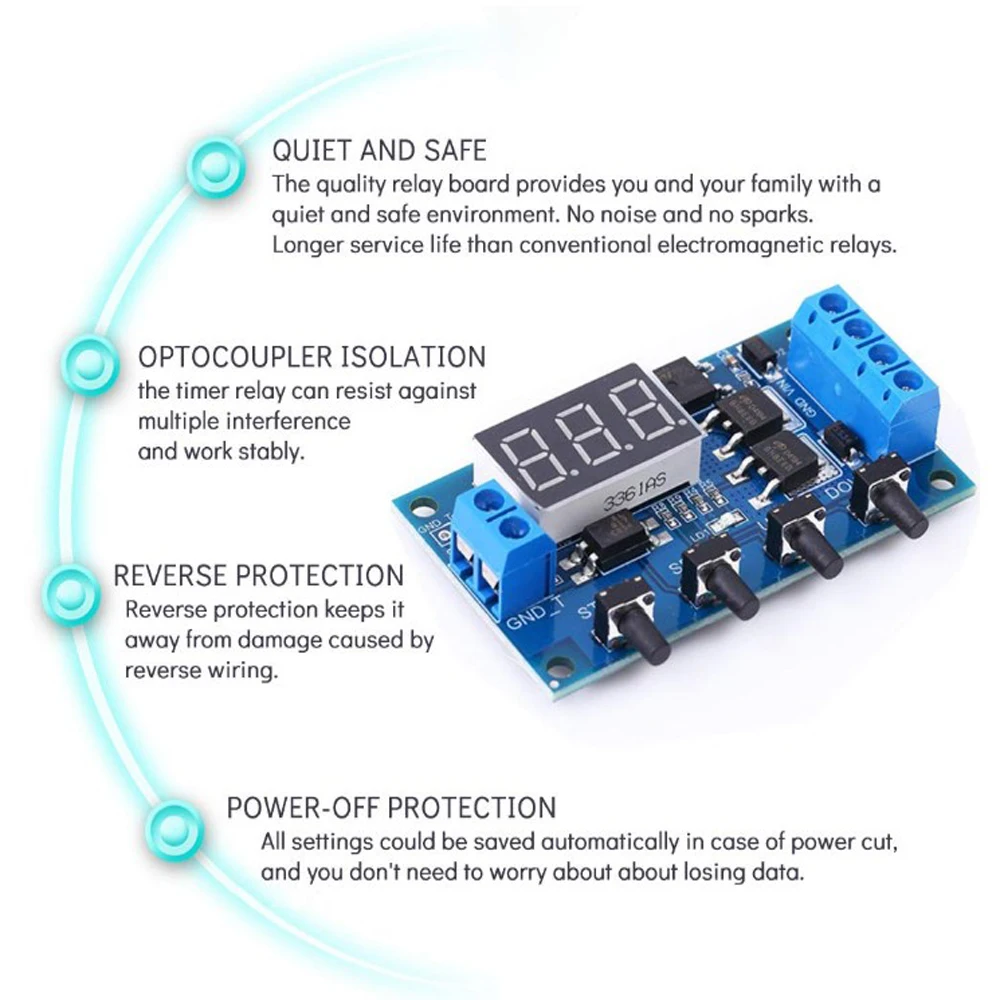

9>. Изоляция оптопары для повышения способности анти-помех

3. Параметры:

1>. Название продукта: ZK-J06 модуль реле задержки

2>. Номер товара: ZK-J06

3>. Рабочее напряжение: 5 В-36 В постоянного тока

4>. Контроль тока: 30A (Макс и нужен радиатор! Нормальная температура 15A 400 Вт)

5>. Ток покоя: 15 мА

6>. Рабочий ток: 50 мА

7>. Пусковое устройство источника сигнала: триггер высокий уровень (3,0 V ~ 24V)

8>. Обратная Защита: да

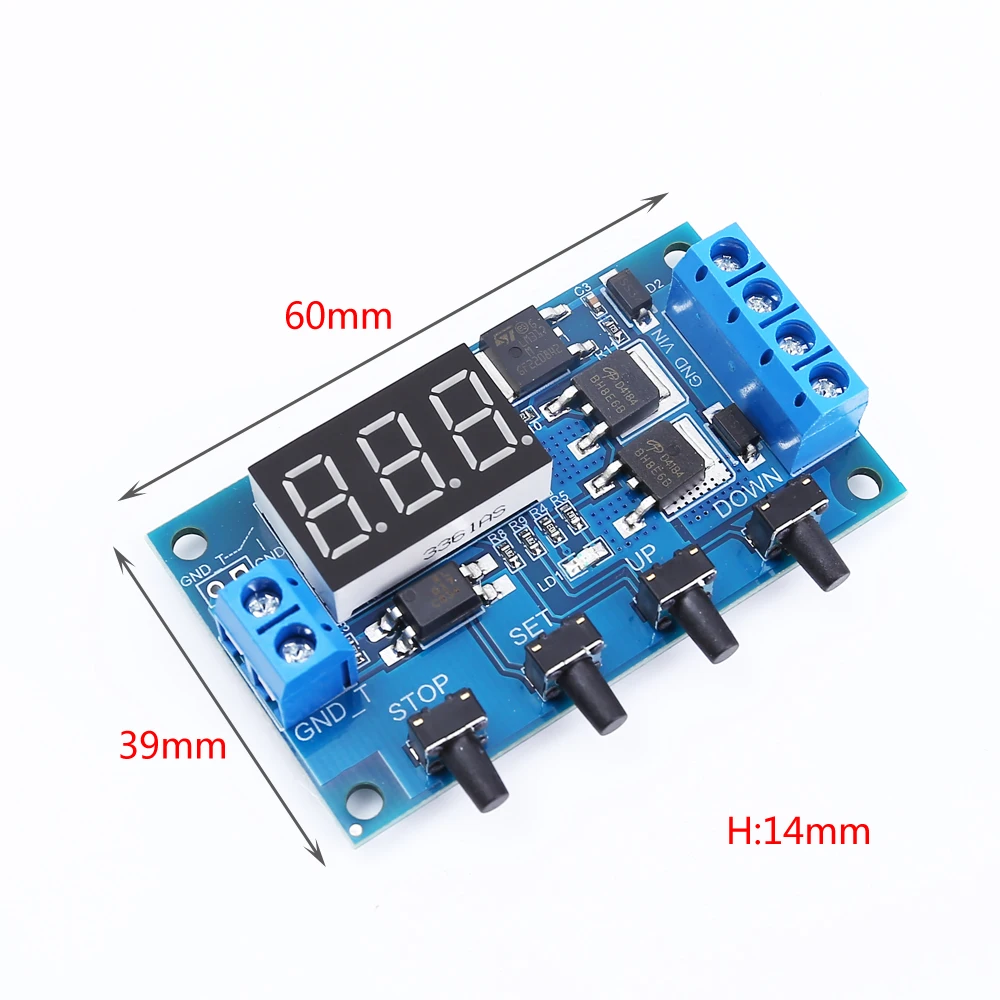

9>. Размер: 60*39*14 мм

4. Режим работы:

P1.1: выход включается в течение времени после получения триггерного сигнала, а затем выключается; Входной сигнал недействителен, если получите триггерный сигнал снова во время задержки OP.

P1.2: выход включается в течение времени после получения триггерного сигнала, а затем выключается; Выход перезапускает задержку, если получите триггерный сигнал снова во время задержки OP.

P1.3: выход включается в течение времени после получения триггерного сигнала, а затем выключается; Выход сбросить и остановить время, если получить триггерный сигнал снова во время задержки OP.

P2: выход отключается во время CL после получения триггерного сигнала, а затем выводится в течение времени OP, а затем выход выключится.

P3.1: выход включается в течение времени после получения триггерного сигнала, а затем выключается во время CL, а затем циклическое действие. Выход сбрасывает и останавливает время и выключается, если вы снова получите сигнал триггера во время петель. Количество циклов (LOP) может быть установлено.

P3.2: выход включается в течение времени после включения питания без запуска сигнала, а затем выход отключается для времени CL, а затем циклическое действие выше. Количество циклов (LOP) может быть установлено. Примечание: этот режим не требует входного сигнала.

P4: Функция удержания сигнала. Сброс времени задержки и реле продолжайте включаться, если продолжайте получать сигнал триггера. Выход выключается после задержки времени OP, когда сигнал исчезает. Сброс времени задержки, когда получите сигнал триггера снова во время синхронизации.

5. Диапазон времени:

1>. Плавная регулировка от 0,1 секунд до 999 минут.

2>. Введите интерфейс настройки при коротком нажатии кнопки «остановить» в интерфейсе модификации параметров OP / CL (мигание) для выбора диапазона времени.

3>. Обратите внимание на положение, когда Десятичная точка движется при нажатии кнопки.

4>. Отображение 'XXX' без запятой, диапазон синхронизации составляет 1 секунду ~ 999 секунд.

5>. Дисплей 'xx. X' запятой-предпоследний, диапазон времени составляет 0,1 секунды, чтобы 99,9 секунд.

6>. Дисплей 'X.X.X 'Десятичная точка полностью горит, диапазон времени от 1 минуты до 999 минут.

7>. К примеру, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до предпоследней позиции, Экран покажет '03.2"

8>. Параметры OP и CL одинаковы в разных режимах работы.

9>. Он будет отображать OP(CL,LOP) и соответствующее время задержки с помощью короткой кнопки, установленной в главном интерфейсе дисплея (при отображении 000).

10>. Он просто отображает OP и соответствующее время задержки в режиме P1 с помощью короткой кнопки, установленной в главном интерфейсе дисплея.

6. Описание параметров:

ОП: время задержки включения;

CL: время задержки выключения;

LOP: количество циклов. Диапазон составляет 1-99 тимов. ---- означает неограниченный цикл.

7. Набор параметров:

Длительное нажатие: удерживайте кнопку более 3 секунд.

1>. Введите меню set parameter, Удерживая кнопку «set».

2>. Режим работы будет мигать сначала, когда установите режим работы. Короткое нажатие кнопки вверх/вниз, чтобы выбрать рабочий режим P1 ~ P4.

3>. Короткое нажатие кнопки SET для входа в интерфейс настройки параметров системы.

4>. В интерфейсе настройки параметров системы нажмите кнопку «установить», чтобы переключить параметры системы для изменения, короткое/длинное нажатие кнопки «вверх/вниз» для изменения значения;

5>. Короткое нажатие кнопки «остановить» для выбора диапазона времени.

6>. Короткая Кнопка нажмите, чтобы задать следующий параметр.

7>. Сохраните настройки параметров и выходите из интерфейса настроек при длительном нажатии кнопки «set» после установки всех параметров.

8>. Основной интерфейс: дисплей 000, если нет выхода.

9>. Интерфейс набора: Нажмите и удерживайте кнопку набора, войдите в интерфейс набора. Нажмите и удерживайте кнопку набора снова в основной интерфейс после настройки параметров.

8. Дополнительные характеристики:

1>. Функция автоматического сна: нажмите кнопку «остановить» в нормальном рабочем интерфейсе для включения или выключения функции автоматического сна.

1,1> C-P: Включите функцию автоматического сна. Экран автоматически выключается, если нет операции в течение пяти минут. Он может быть просыпается любыми кнопками.

1,2>.O-d: выключите функцию автоматического сна.

2>. Включение/отключение вывода при коротком нажатии кнопки стоп:

2,1>. ВКЛ: включен выход во время задержки OP.

2,2>. ВЫКЛ: отключен выход во время задержки OP. Модуль не может выводить любой сигнал в этом режиме.

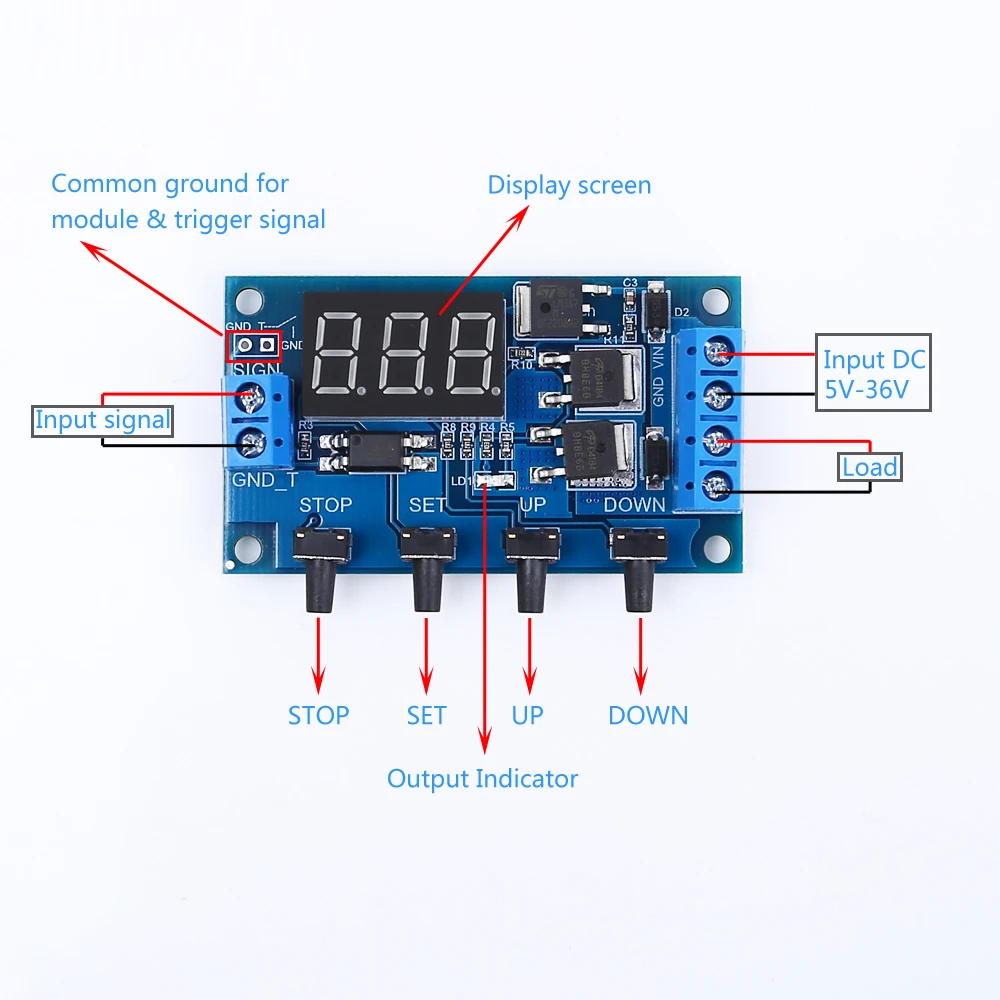

3>. Общая земля: пользователь может подключить GND триггерного сигнала к GND модуля с помощью коротких подушек GND-T и GND. Но это не рекомендуется, что уменьшит способность модуля от помех.

9. Применение:

1>. Двигатель

2>.Robot

3>. Умный дом

4>. Промышленный контроль

5>. Автоматическое орошение

6>. Внутренняя вентиляция

7>. Подсветка

8>. Система сигнализации

10. Примечание:

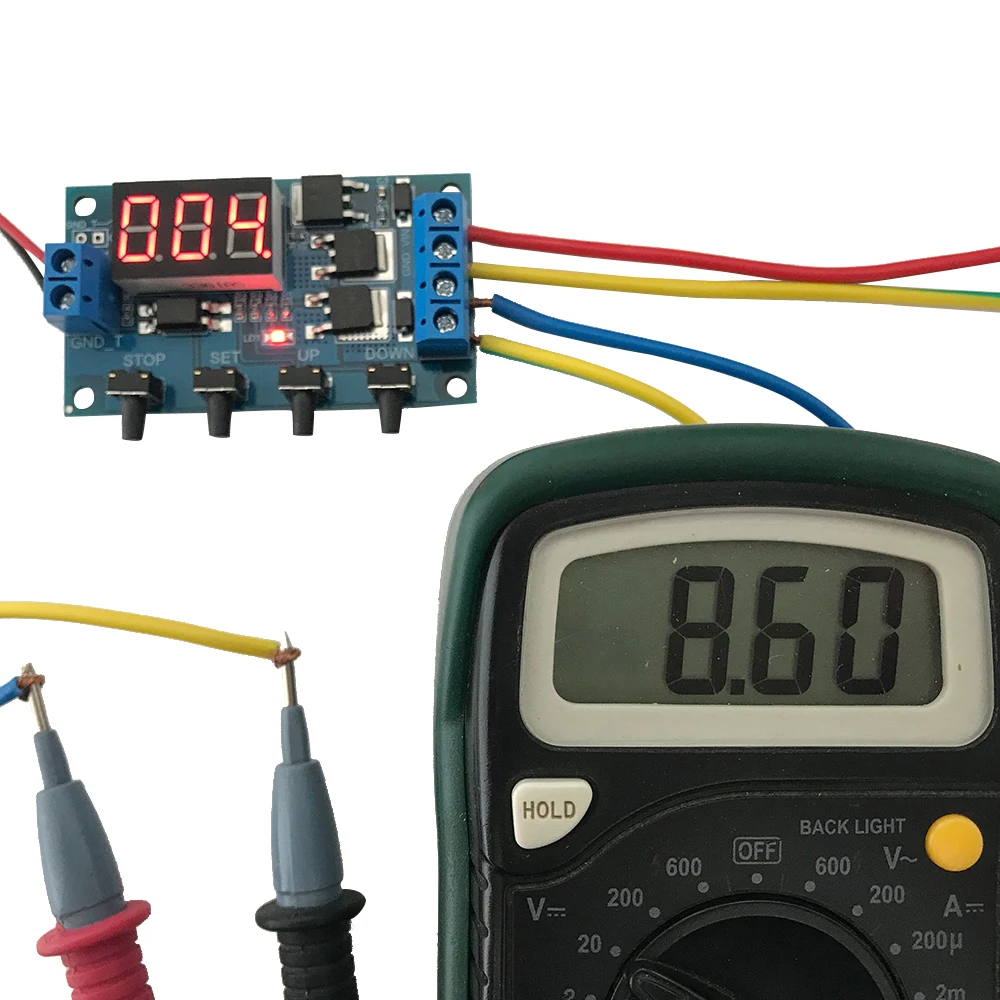

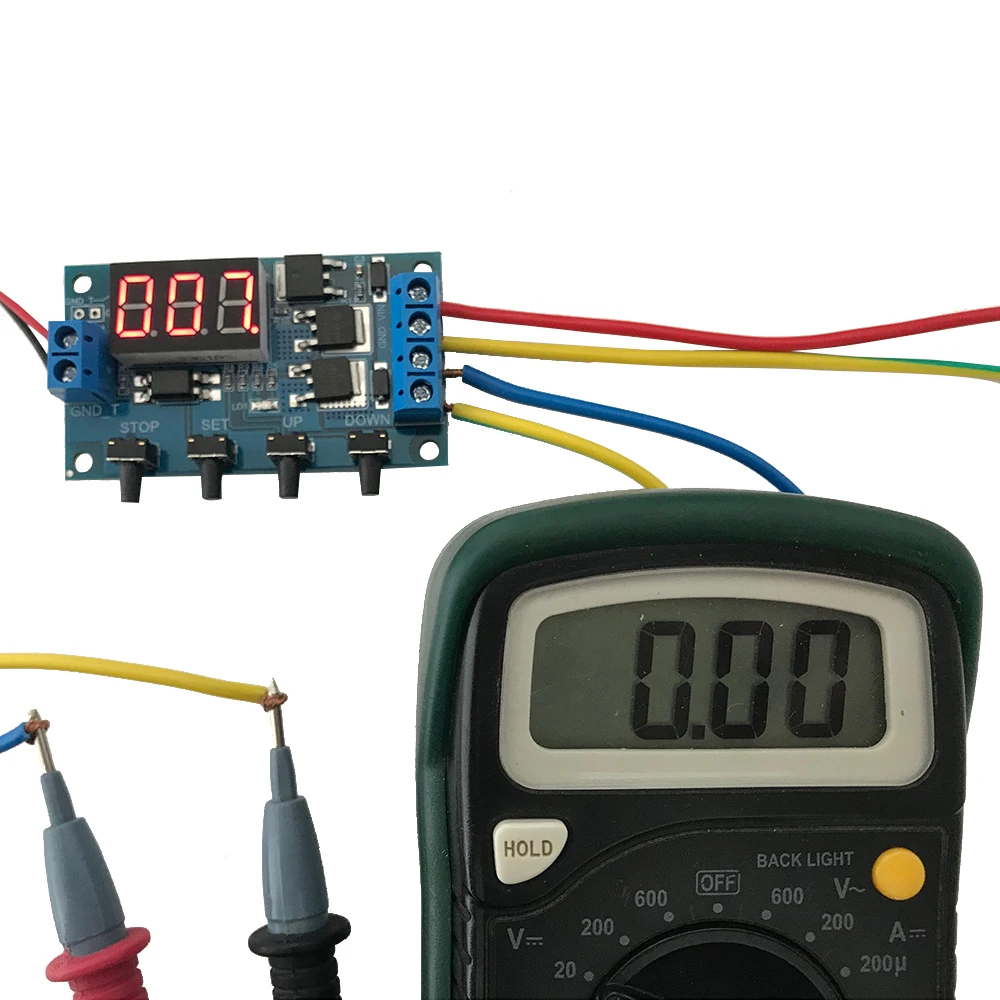

1>. Модуль может выводить напряжение так же, как и входное напряжение.

2>.GND и GND-не могут соединяться вместе, иначе модуль не может работать нормально.

3>. Перед использованием ознакомьтесь с руководством и описанием.

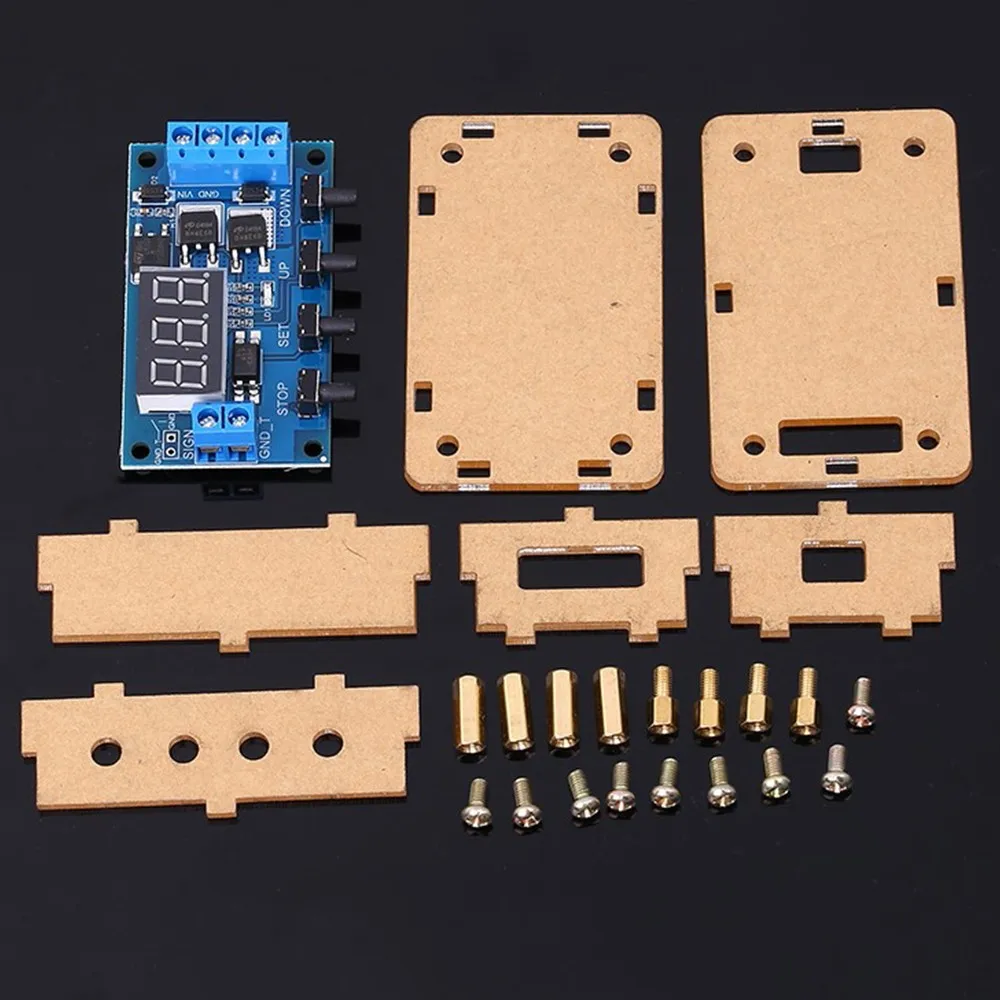

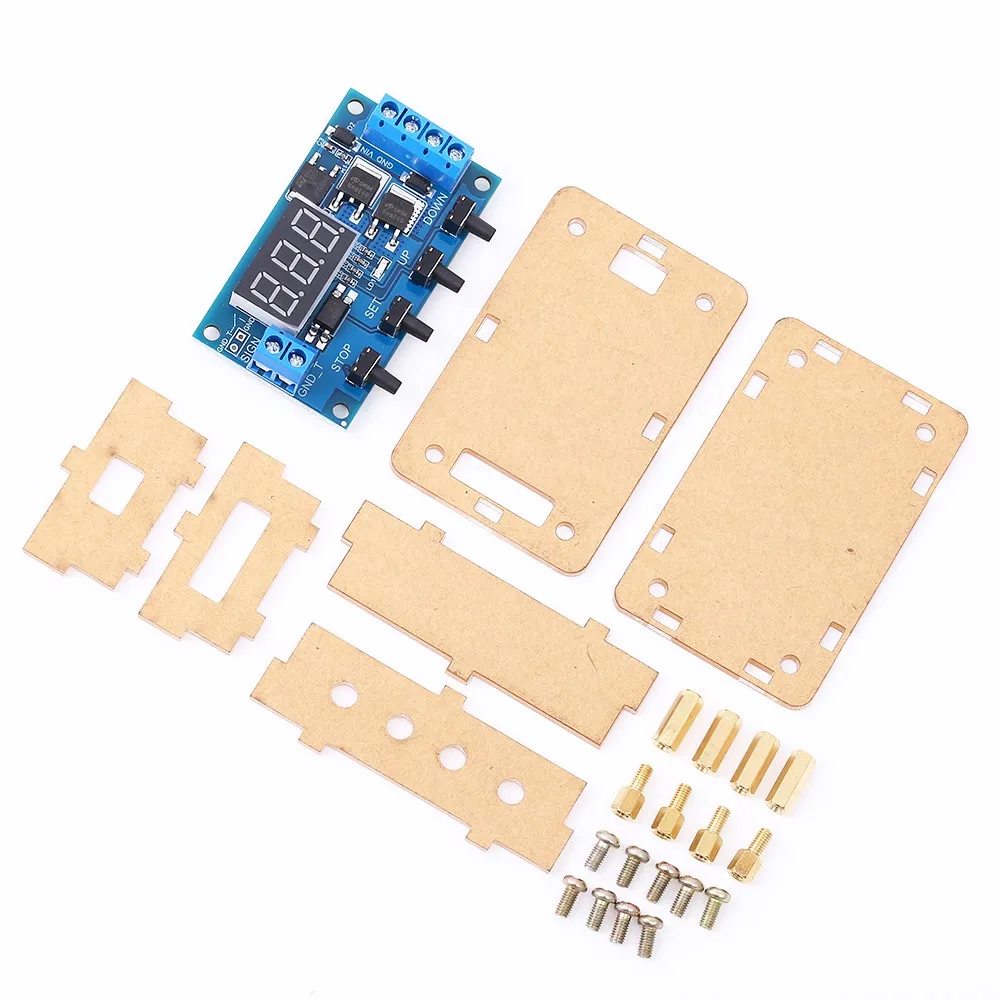

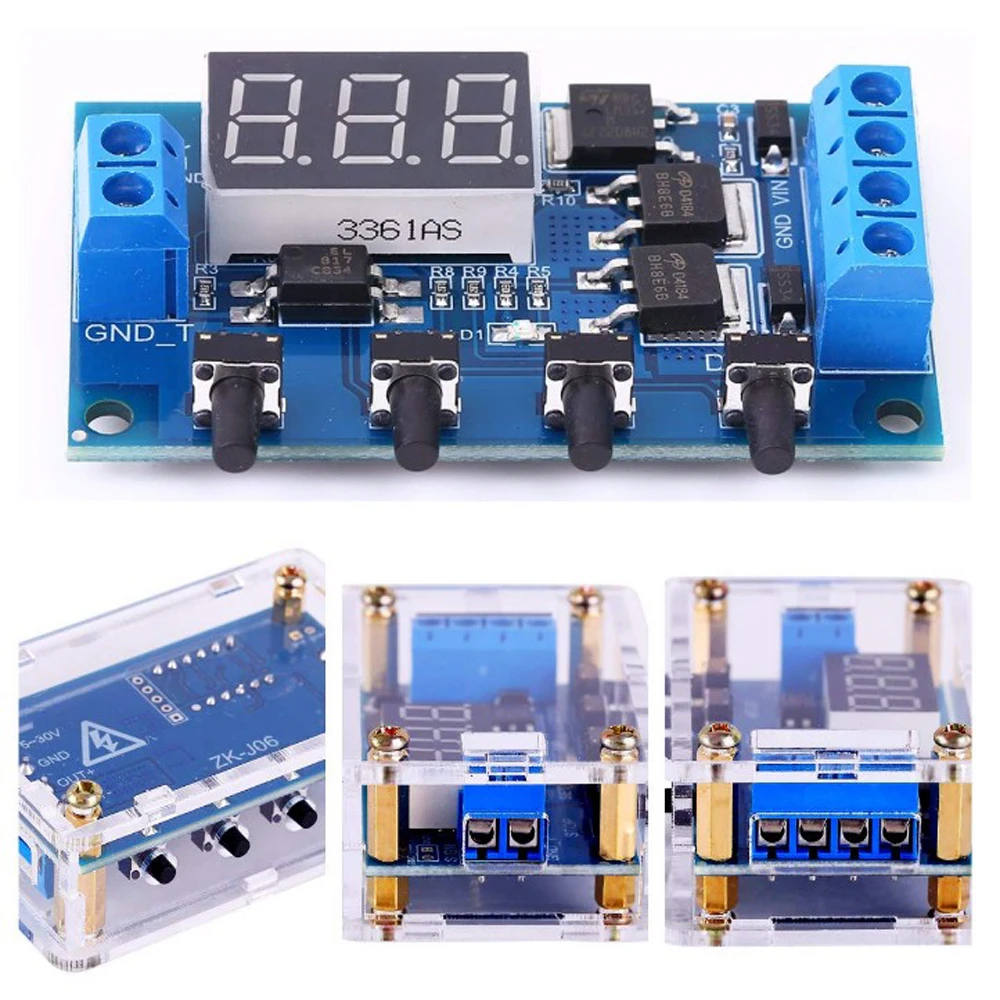

11. Посылка:

1>.1 шт. ZK-J06 модуль реле задержки

2>.6 шт акриловый корпус

3>.4 шт М3*12 мм медная колонна

4>.4 шт М3*5 + 6 мм медная колонна

5>.8 шт М3*6 винт
