Высокоточный цифровой двухканальный генератор сигналов DDS с ЖК дисплеем

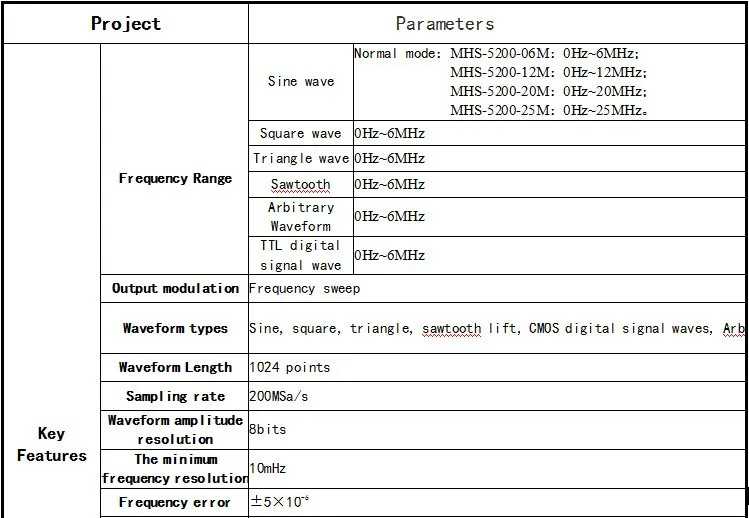

Руководство и программное обеспечение для ПК ссылки для загрузки: Http://www.mediafire.com/folder/1zj2jslcmzjds/MHS-5200A_Signal_Generator Двухканальный генератор сигналов серии MHS5200A сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольных сигналов, генератор импульсов, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований. Особенности: Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала. CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры. Поддерживает пользовательскую форму волны, каждая произвольная глубина памяти 2048*12 бит, частота дискретизации 200MSa/s. С функцией импульсного импульса, позволяет устройству на любой выход 1 ~ 1048575 произвольных импульсных поездов. Функции измерения: 60 МГц измеритель частоты и функция счетчика. Амплитудный диапазон сигнала 5mVpp- 20Vpp, диапазон смещения постоянного тока от-120% до + 120%, разрешение 1%. Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В. Генератор сигналов шириной до 12 бит, выходной сигнал более деликатный, искажение формы волны низкое. С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов. После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов. Высокая частота Точность и разрешение: точность частоты до 10 ^(-6), общая диапазон частот разрешение 0,01 Гц. Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании. Особенности сканирования: Частотная Линейная развертка и логарифмическая функция развертки, Пуск и конечные точки сканирования могут быть установлены свободно. Особенности хранения: можно хранить 16 групп параметров, установленных пользователем. Управление: управление ключом, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или ручка непрерывной регулировки. Входная Защита от перенапряжения: DC5V источник питания, вставьте более 5 В напряжение не повредит машину Защита от короткого замыкания на выходе: все выходы сигнала могут работать выше 60 с в ситуации короткого замыкания нагрузки Частота технические характеристики: Синусоидальный Диапазон частот: 0 ~ 25 МГц Квадратный Частотный диапазон: 0 ~ 6 МГц Треугольный Частотный диапазон: 0 ~ 6 МГц Диапазон частоты импульса: 0 ~ 6 мгц TTL Цифровой частотный диапазон: 0 ~ 6 МГц Частотный диапазон произвольной волны: 0 ~ 6 МГц Ключ Особенности Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная волнообразная, КМОП цифровая сигнальная волна и произвольная форма волны Длина волны: 2048 точек Частота дискретизации: 200MSa/s Разрешение амплитуды формы волны: 12 бит Минимальное разрешение частоты: 10 МГц Ошибка частоты: +/-5*10 ^(-6) Стабильность частоты: +/-1*10 ^(-6) Амплитудный диапазон (от пика до пика) : 5mVp-p ~ 20Vp-p Выходное сопротивление: 50 Ом (+/-10%) Амплитудное Разрешение: 1mVp-p (-20дБ затухание), 10mVp-p (без затухания) Диапазон смещения: -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала) Смещения Разрешение: 1% Диапазон фаз: 0 ~ 359 ° Разрешение фазы: 1 ° Выходная Модуляция: Частотная развертка Синусоида Гармоническая система: 40dBc(<1 мгц); 35dBc(1 мгц ~ 20 мгц) Искажение: <0.8%(20 Гц ~ 20 кГц) Прямоугольная волна Время подъема: ≤ 20 нс Перегрузка ≤ 10% Диапазон регулировки рабочего цикла: 0% ~ 99.9% TTL Время подъема: ≤ 20 нс Низкий уровень по уровню поверхности: <0,3 V Высокий уровень: 1V ~ 10V Произвольной формы Количество: 16 Глубина памяти/группа: 1 кб/16 Сканирования Режим сканирования: Линейная развертка, бревенчатая развертка Время сканирования: 1s-999s Диапазон сканирования определяется настройкой параметров развертки Внешние измерения Частотный диапазон измерений Время ворот = 10S 0,1Hz - 60MHz Время ворот = 1S 1 Гц-60 МГц Ворота времени = 0,1 S 10 гц-60 мгц Ворота времени = 0,01 S 100 Гц-60 МГц Диапазон входного напряжения: 2Vp-p ~ 20Vp-p Диапазон подсчета 0 ~ 4294967295 Подсчет вручную Измерение ширины положительного и отрицательного импульса 10 нс, максимальное измерение 10s Разрешение 20ns, максимальное измерение 20s Измерение рабочего цикла 0.1% разрешением, диапазон измерений от 0.1% ~ 99,9 Выбор источника 1. Ext. Вход (сигнал переменного тока) ; 2. TTL-IN вход (цифровой сигнал) Память Количество 10 Расположение M0 ~ M9 Режим интерфейса с помощью USB к последовательному интерфейсу Связь скорость 57600bps Протокол с использованием командной строки, соглашение Источник питания DC MHS5200A DC 5V источник питания Общие Размеры 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 542 г/19,12 унций Посылка, размер 24*21*9,5 см/9,45*8,3*3,74 дюйма (д * ш * в) Посылка Вес 986g / 34.78o Посылка список: 1 x генератор источника сигнала USB кабель (1 шт.); CD-диск-1 шт. Расширительная плата TTL-1 шт. Кабель с зажимами BNC-2 шт. 1 x Мощность ада



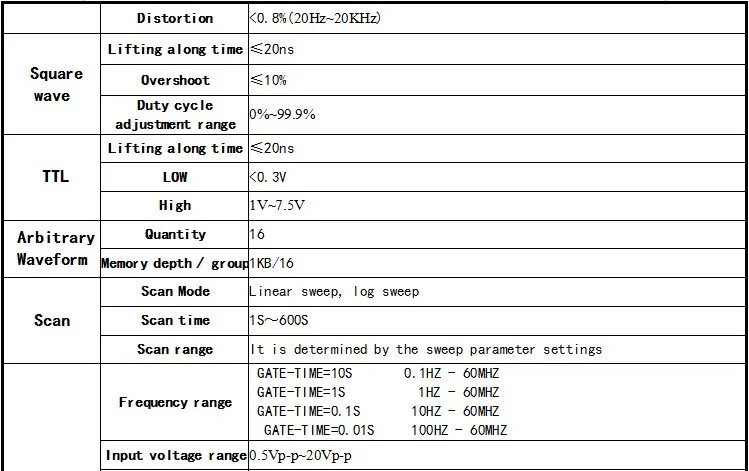

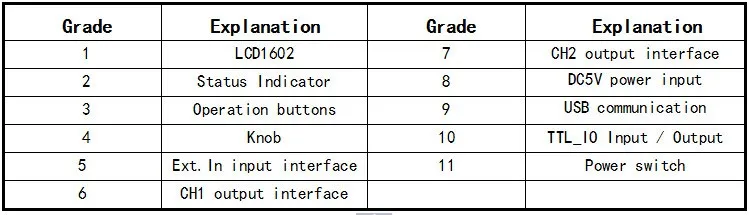

Технология прямого цифрового синтеза (DDS), FPGA дизайн, низкое энергопотребление;

2, двойной выход, может работать в фазе синхронизации, регулируемой;

3, с до 600 секунд линейной и логарифмической функции развертки;

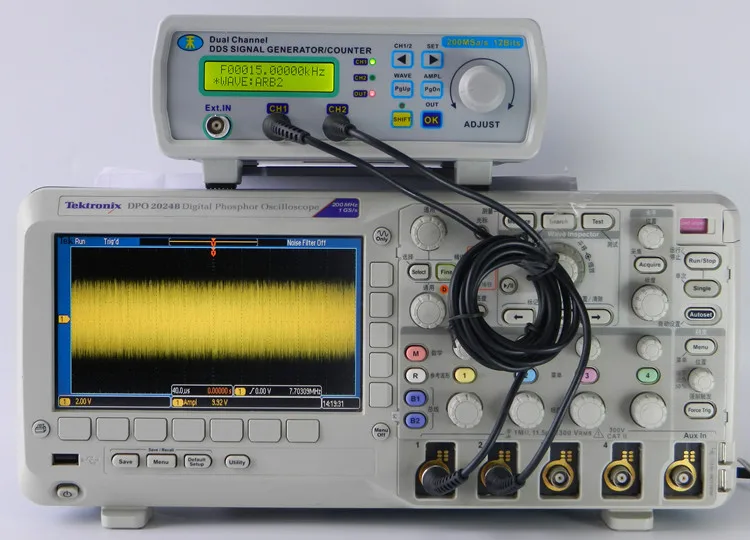

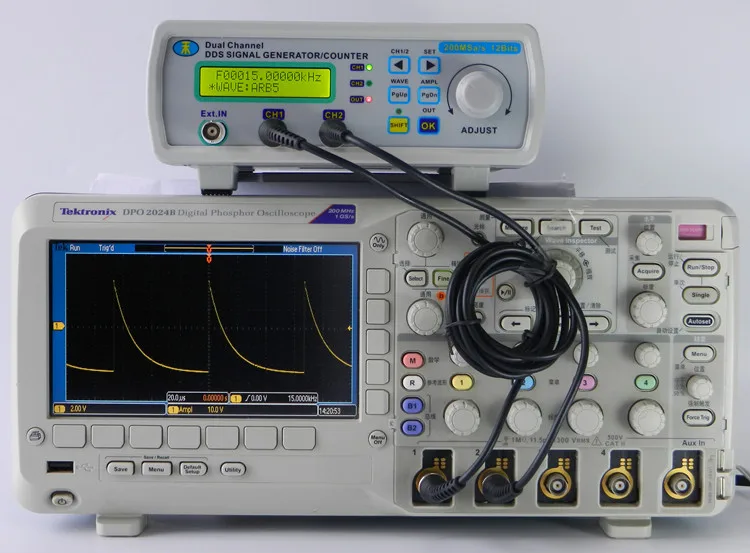

4, с синусоидальной волной, основной функцией волны треугольной волны, квадратной волной, подъемом sawtooth, падением sawtooth и переменным циклом работы импульсной волны, но также имеет 16 наборов произвольных сигналов, настроенных пользователем;

5, с M0 ~ M9 в общей сложности 10 наборов параметров, хранящихся бит M0 загрузки автоматически передаются из данных;

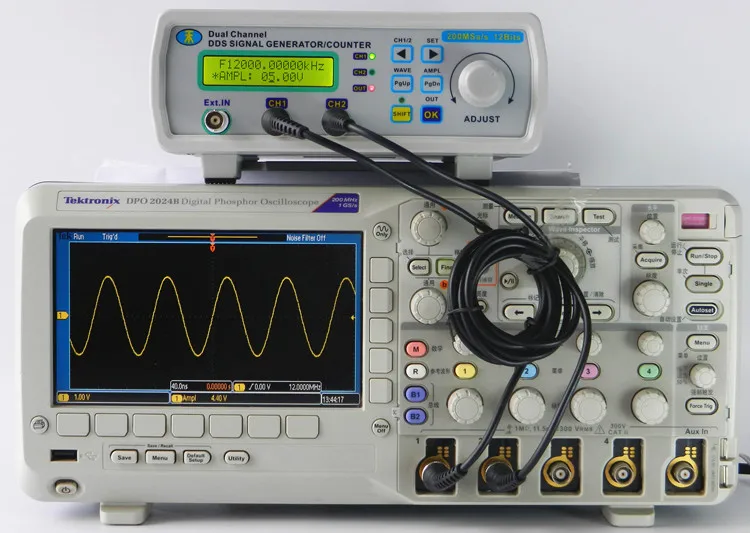

6, на частоте 15 мгц или меньше, самый острый до 15 vp-p, более 12 мгц, самый большой до 8 vp-p;

7, встроенный усовершенствованный-20 дб аттенюатор достигает минимального амплитудного разрешения 1мв;

8, с функцией смещения постоянного тока 120% ~ + 120%;



9, импульсный рабочий цикл регулировки точности до 0.1%;



10, с четырьмя переменными фазами разницы выхода TTL;



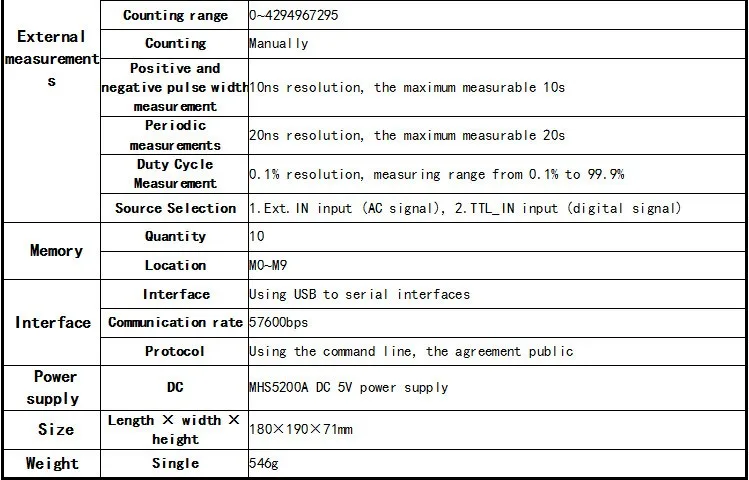

11, имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета;

12, четыре дополнительных частоты измерения времени ворота, которые наносят баланс между скоростью и точностью;

13, все параметрические калибровки эквалайзера могут быть выполнены с помощью внутренних процедур;

14, мощные функции связи, полностью открытый протокол связи, вторичное развитие становится очень простым;

15, после подключения к пк, пк может быть использован для управления прибором, и может быть изменен на пк произвольной формы сигнала выходной сигнал загружен на инструмент.

16, эта модель машины может быть оснащена увеличением модуля питания, амплитуда выходного сигнала достигает 30Vpp, максимальный выходной ток достигает 1а;

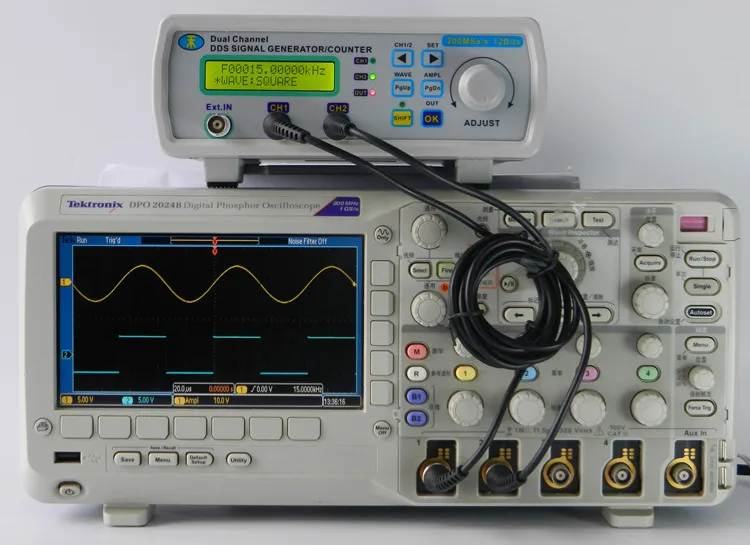

Двойной одновременный выход 15 кгц, пиковое значение 5Vp-p синусоидальная волна

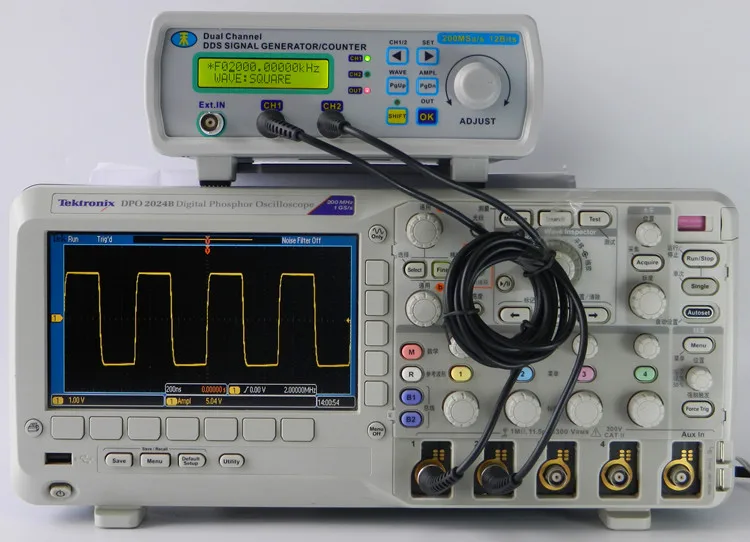

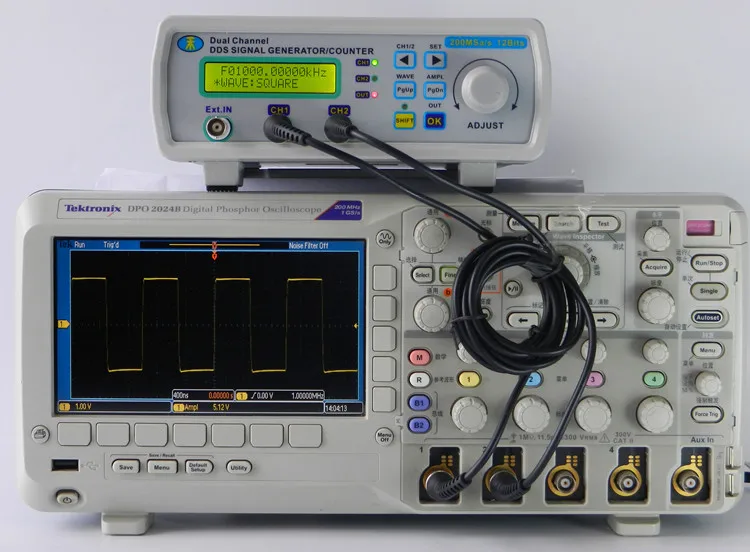

Двойной одновременный выход 15 кгц, пик к пику квадратной волны 5Vp-p

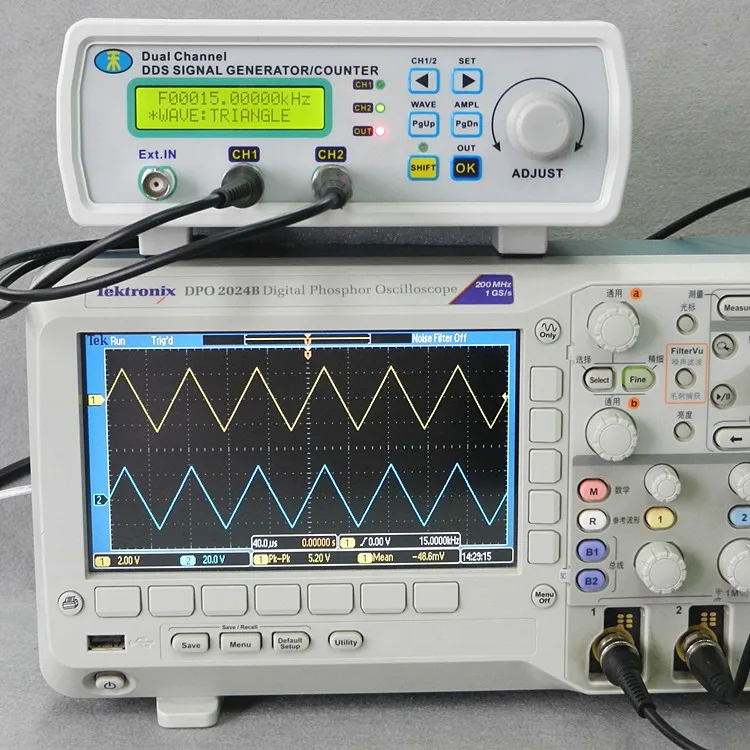

Двойной одновременный выход 15 кГц, пиковое значение треугольной волны 5Vp-p

CH2 выход канала 15 кгц пиковое значение 15Vp-p синусоидальная волна

CH2 выход канала 15 кгц пиковое значение 0.015Vp-p (ie 15mv) синусоидальная волна

CH2 выход канала 15 кгц пиковое значение 0.016Vp-p (ie 16mv) синусоидальная волна, шаг значение может быть сделано 1мв, довольно точно!

CH2 выход канала 15 кгц пиковое значение 0.018Vp-p (ie 18mv) синусоидальная волна

CH1 выход канала 100 кгц пиковое значение 10Vp-p синусоидальная волна

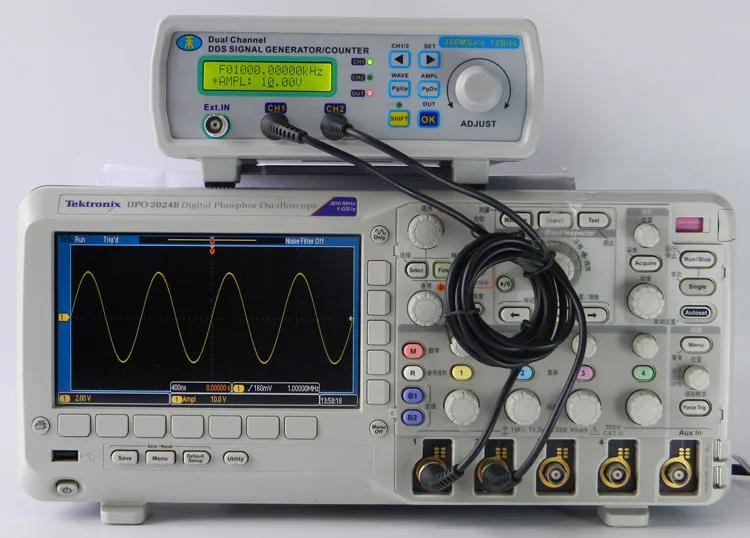

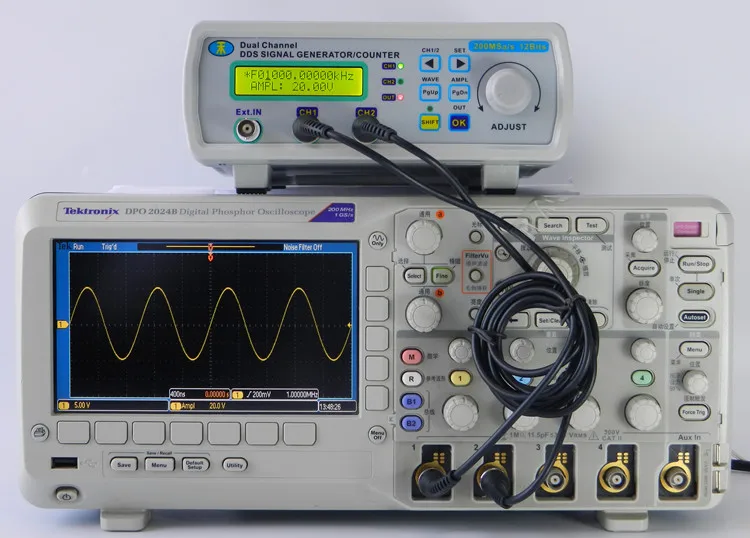

CH1 выходное значение канала 10Vp-p пиковая синусоидальная волна 1 мгц

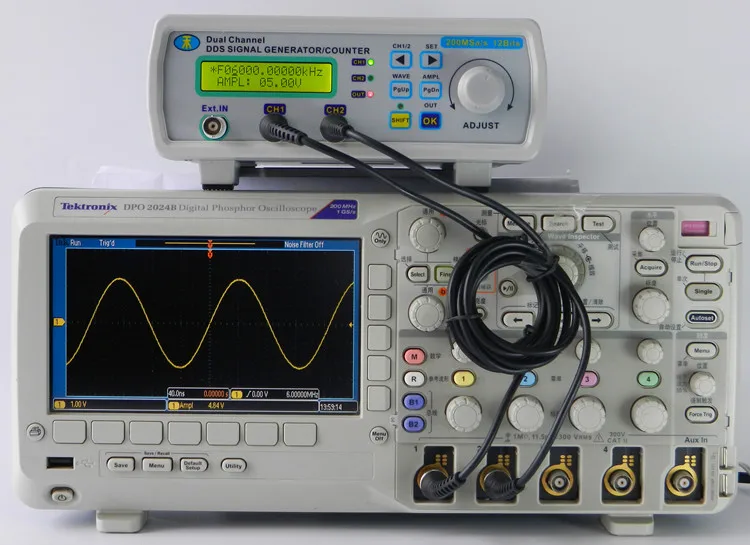

CH1 выходное значение канала 10Vp-p пик 6 мгц синусоидальная волна
