AGC (AD603) ModularV1.0

1 Введение модуля

Во многих систем сбора сигналов, например, на радио, обнаружение пространственных сигналов, таких как Радар и УЗИ, с изменением расстояния размножения, Амплитуда изменения сигнала относительно велика. 。 если полученный сигнал усилен в соответствии с фиксированным коэффициентом усиления в приемной цепи, усиленный сигнал будет Слишком большой или слишком маленький. Трудно договориться, Это доставляет много хлопот в связи с повторной схемой обработки. 。 поэтому необходимо менять коэффициент усиления усилителя цепи в соответствии с усиленным сигналом. Сделайте увеличенную амплитуду сигнала, совместимой в определенном диапазоне. Цепи с этой функцией, называется автоматическим управлением коэффициентом усиления Цепей, а именноAGCСхема 。

Основные особенности модуля заключаются в следующем:
(1) Диапазон управления усилением:80dB(-25 ~ 55ДБ)ОAGCДиапазон динамической регулировки.
(2)Частотная характеристика: пиковая и пиковая выходная мощность1VppВремя, диапазон частот1 кГц ~ 10 МГц; Пиковая и Пиковая мощность2VppВремя, диапазон частот1 кГц ~ 5 МГц。 И в1 кГц ~ 10 МГцВнутри-band выходКолебания напряжения меньше, чем0.5dB 。
(3) Входное и Выходное сопротивление: входное сопротивление50Ω, Выходное сопротивление является50Ω。
(4)Максимальное входное и выходное напряжение: при отсутствии явных искажений сигнала, максимальное входное напряжение± 1,4 V;10 МГцМаксимальное пиковое значение сигнала внутреннего выхода-это1Vpp,5 МГцПиковая и пиковая внутренняя мощность2Vpp,1 МГцПослеБолее высокая пиковая мощность.
(5) Контроль амплитуды на выходе:Руководство по эксплуатацииПотенциометр регулирования илиАвтоматическийДаКонтроль, высокая точность контроля амплитуды сигнала на выходе.
(6) Модуль принятияЛинейный Регулируемый источник питания ± 5 в постоянного токаИсточника питания 。
(7) Этот модуль создает разъем.GND, Ручка заземления для подключения мультиметра, для облегчения тестирования пользователя.
(8) В соответствии с фактическими нуждами пользователей, настраивайте соответствующие модули. Из-за утомительного процесса отлаживания, нам нужно будет взимать плату за настройку.
(9) необходимо использовать более широкий диапазон частот, пожалуйста, свяжитесь со службой поддержки!

2 Интерфейсный модуль

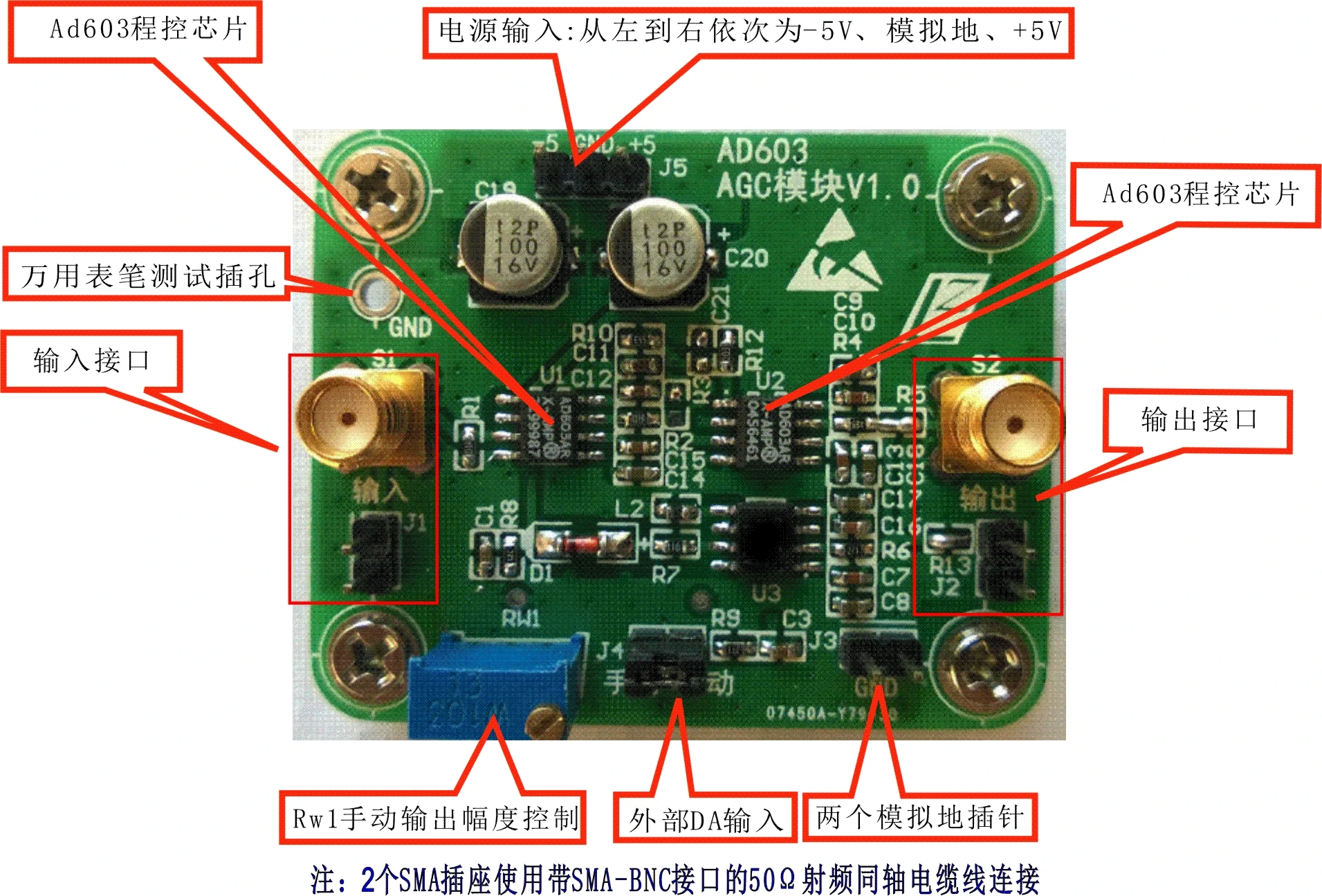

Интерфейсы ввода и вывода имеют две формы, один-контактный интерфейс., одинSMAИнтерфейс 。 Интерфейс схемы модули показаны на рисунке. 。

Chart2.1 Принципиальная схема модуль интерфейса

3 Метод подключения интерфейса модуля

Модуль вручную регулирует амплитуду сигнала на выходе и внешностьДаКонтрольные выходные связи сигнала амплитуды, отладочные соединения отображаются на следующем рис., соответственно.

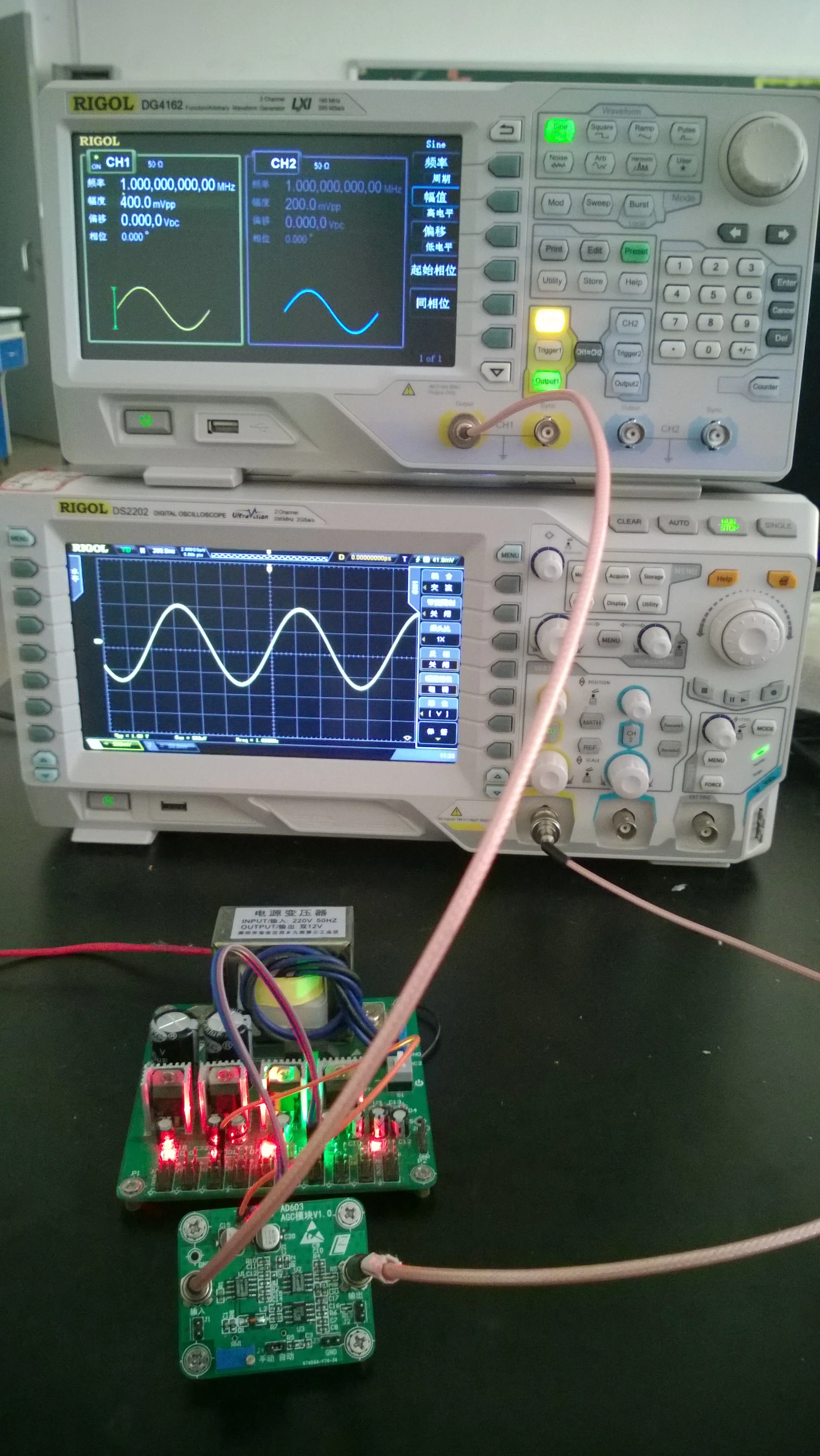

Схема ручной регулировки амплитудного сигнала на выходе chart3.1, подключение для отлаживания

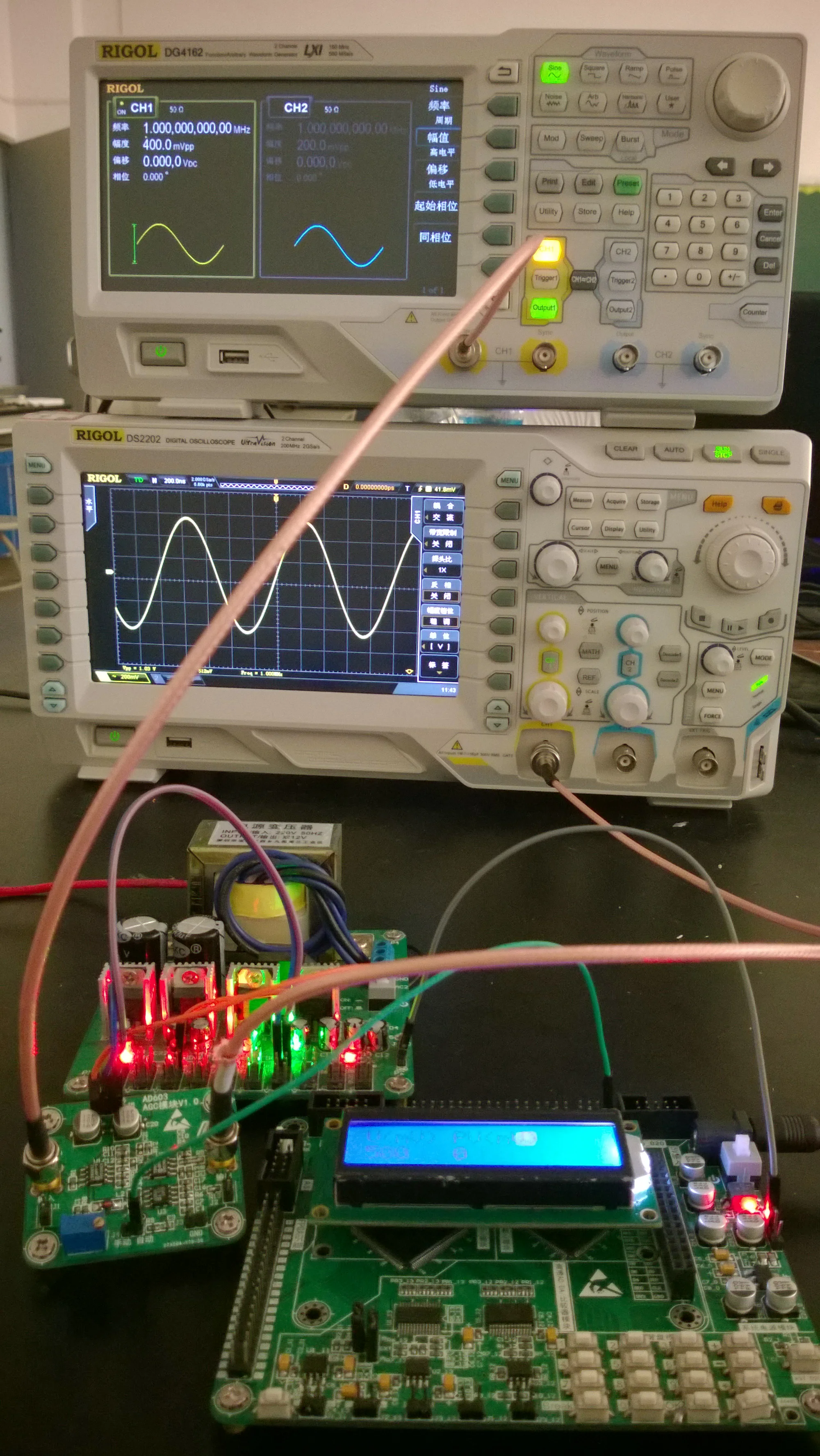

Chart3.2 внешняя схема управления, выходной сигнал, амплитуда, отладочное соединение

4 Модуль отладки эффект

Условия тестирования:S1Вход приемного сигнала,S2Выход сигнала подключения; Муфта от короткого замыканияJ4, Выберите амплитуду ручного управления; Входная частота синусоидального сигнала1 МГц, Настройка нагрузки источника сигнала50Ω, И нет смещения постоянного тока.

1 、 Диапазон контроля амплитуды теста-25 дБ ~-55 дБ, Тестовая форма выглядит следующим образом:

Выход напряжения потенциометра с ручным управлением3V

Выход напряжения потенциометра с ручным управлением100 мV

Вход амплитуда/MVpp

5

30

300

949

100

316

1000

2000

Выход амплитуда/MVpp

3000

3000

3000

3000

100

100

100

110

Коэффициент усиленияКоэффициент усиления/дБ

55

40

20

10

0

-10

-20

-25

Таблица с описанием вышеперечисленных тестовых данных: Диапазон регулировки амплитуды(-25 ~ 55) дБ, То есть, диапазон динамической регулировки80dB。

Условия тестирования:S1Вход приемного сигнала,S2Выход сигнала подключения; Муфта от короткого замыканияJ4, Выберите ручной режим управления амплитудным режимом; Амплитуда входного сигнала остается без изменения, настройка нагрузки источника сигнала50Ω, И нет смещения постоянного тока.

1 、 Затухание тест 。

Пиковый и пиковый входной сигнал2Vpp, Тесты коэффициент усиления-25.8dB,-20dB; Пиковое значение входного сигнала1Vpp, Тесты коэффициент усиления-10dB; Пиковое значение входного сигнала400mVpp, Тесты коэффициент усиления0dBЧастотная характеристика времени.Тестовая карта показано на рисунке.4,1Показано 。

Chart4.1 Таблица для тестирования коэффициента затухания, частоты отклика

2 、 Усиление тест 。

Пиковый и пиковый входной сигнал20mVp, Тесты коэффициент усиления20dB; Пиковое значение входного сигнала10 мвpp, Тесты коэффициент усиления40dB; Пиковое значение входного сигнала2mVpp, Тесты коэффициент усиления55dBЧастотная характеристика времени. Тестовая таблица отображается на рисунке.4,2Показано 。
