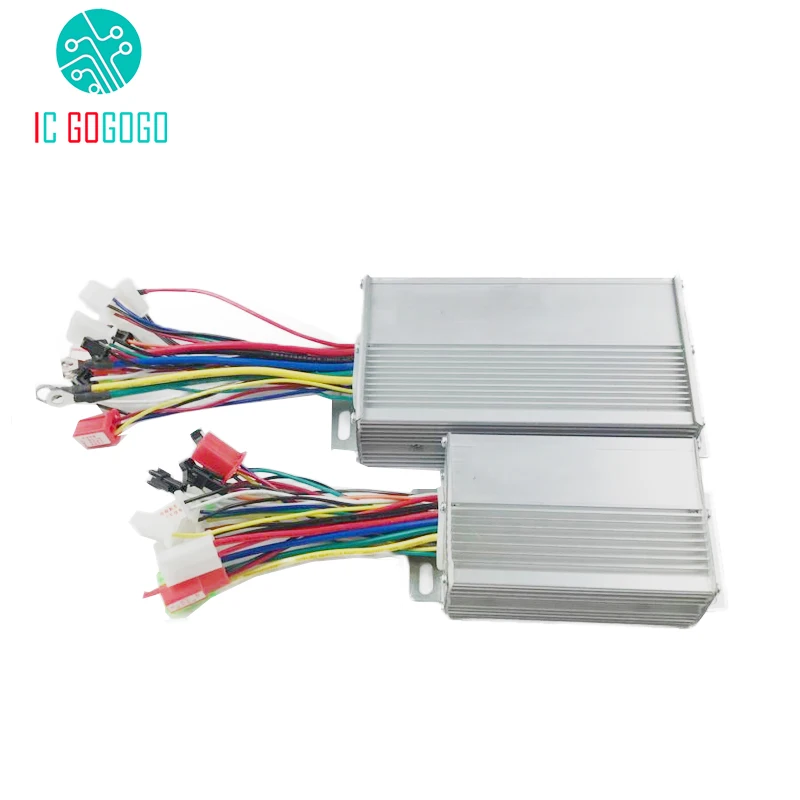

Контроллер электромобиля eBike EV 60 в 72 84 450 Вт 500 600 800 1000 1200 бесщеточный мотор

Контроллер электромобиля eBike EV 60 в 72 84 450 Вт 500 600 800 1000 1200 бесщеточный мотор

№ 1, сначала соединен с двигателем 3 линии (линия двигателя не имеет положительных и отрицательных полюсов, вы можете подобрать его) Подключите 3 провода мотора на толстом каблуке желтого цвета и цвет зеленый, синий и три двигателя провода электрического автомобиля. Встряхните заднее колесо, чтобы ощущать сопротивление. Если нет сопротивления, продолжим второй шаг; Проверьте, если двигатель 3 не подключен к сопротивлению. (Метод обнаружения двигатель является хорошим или плохим: сенсорный мотор кабель электрического транспортного средства два-два. Если есть сопротивление, двигатель хороший, если нет сопротивления означает, что двигатель имеет проблему).

№ 2 подключен к положительным и отрицательным полюсам источника питания и линии электрического замка «Шнур питания контроллера, толстый красный-это положительный столб, толстый черный-это отрицательный столб, а тонкий красный-это Электрический дверной замок. Это может быть связано с положительных и отрицательных полюсов электрических транспортных средств и Электрический дверной замок линии один за другим! (Обратите внимание, что блок питания положительных и отрицательных полюсов, не подключайте обратное соединение, но Горите контроллер. Если нет Электрический дверной замок на электрических транспортных средств, вы можете короткие Электрический кабель замок на контроллере и положительному полюсу источника питания.)

N0.3 подключен к линии обучения Есть пару белых обучения линий на контроллере. Подключите Обучающие пары вместе, затем подключите кнопку питания, чтобы включить питание и посмотреть, включается ли двигатель автоматически. Вы можете напрямую отсоединить обучающую линию и повернуть ее вспять. Re-интерполяция станет вперед вращение, значит, обучающая линия будет отключен, и обучения будет завершена. (После того, как этот шаг закончился, машина автоматически поворачивается, чтобы доказать, что контроллер хороший, и не поворачивается, чтобы доказать, что контроллер автомобиля.

№ 4, соединен с линией Холла Подключите к линии холла, которая составляет головку 5 линий. Примечание: зал имеет положительные и отрицательные полюсы, наш контроллер имеет красный, негативный черный, пока хорошие положительные и отрицательные полюсы, остальные 3 имеют цвет лески, разница не является проблемой. Наш контроллер является бесщеточным контроллером, и нет Холла для использования. Однако, если моторный зал электромобиля сломался, то возникнет следующим образом: 1. Запуск джиттера, бесмощный, но при езде будет нормально. 2, анти-вор сигнализационный может использоваться, но удобный емкостный Мини-стилус, служащий также в замка двигателя не может использоваться;

№ 5. Соединительная линия поворота Найти контроллер поворотной линии, красный, зеленый, черный, красный является положительным полюсом, черный является отрицательным полюсом, зеленый-это сигнальная линия поворота, А затем посмотрите на поворота линия над электрический автомобиль Примечание: электрический автомобиль для токарная обработка линия должна быть изнутри разворота. При необходимости, вы можете разборить поворот и определить электромобиль. Это трансферное соединение, подключите трансферное соединение, поверните рукоятку и посмотрите, вращается ли двигатель, если нет реакции при повороте в это время, 1, положительные и отрицательные полюсы не подключены; 2, поворот сломанный, и поворот может быть заменен. (Друг с универсальным счетчиком может проверить сигнальную линию с универсальным счетчиком, чтобы увидеть, есть ли выход напряжения. Поверните универсальный прибор для измерения в выходное напряжение, Красный руки и зеленый сигнальная линия в свою очередь, черные руки соединяются с черным заземляющим проводом, чтобы определить, есть ли напряжение 0-5 В. Не оказалось, что выключатель поврежден. Он должен быть подключен в чехол, где есть цепь управления и выключатель, и питание включено, в противном случае это не имеет никакого эффекта.
