1 Введение модуля

Высокая скоростьДаВыбор модуляАдиКомпания8 битВысокая скоростьДаКонвертерAD9708AD9708Самая высокая частота выборки составляет100 мсасPeak максимальный диапазон выходного напряжения модуля600 мВ ~ 6 В.

Блок-схема

Основные характеристики модуля:
(1) Коэффициент конверсии :Самый высокий100 MSPS.
(2) Пиковый и пиковый выход аналогового сигнала :600 мВ ~ 6 В.
(3) Полоса пропускания аналогового сигнала(6 в):-1 дБПолоса пропускания составляет около14 МГц-3 дБПолоса пропускания составляет около25 МГц.
(4) Уровень цифрового интерфейса :3,3 В.
(5) Модуль питания :+ 5 ВОдиночный источник питания.
(6) Интерфейс выхода аналогового сигнала принимает две формы, одна-контактный интерфейс.SMAИнтерфейсРекомендуемое использование радиочастотных линийSMAИнтерфейс.
(7) Высокая скоростьДаКонтрольный режим подачи напряжения опционально при прыжках, и схема переменного напряжения была интегрирована на плате., дружественная отладка и использование.
(8) Этот модуль проектирует домкрат.GND, Заземляющая ручка для подключения мультиметра, для облегчения тестирования пользователя.
(9) В соответствии с фактическими потребностями пользователей, выборЭллиптический фильтр версияВозможно,Версия фильтра Bessel; Эллиптический фильтр версия для синусоидального выхода сигнала, выход квадратной волны и треугольной волны перегрева на подъеме или опускающейся кромке; фильтр Bessel версия для квадратного и треугольного волнового выхода, нет перегрева в подъеме или падении краев сигналов, но на выходную полосу синусоидальной волны будет влиять. (-1 дБПолоса пропускания10 МГц-3 дБПолоса пропускания20 МГц).По умолчаниюВолосыЭллиптический фильтр версия, При необходимостиВерсия фильтра Bessel, пожалуйста, сообщите службе поддержки клиентов при размещении заказа.

2 Интерфейс модуля

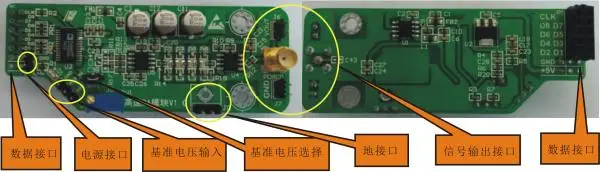

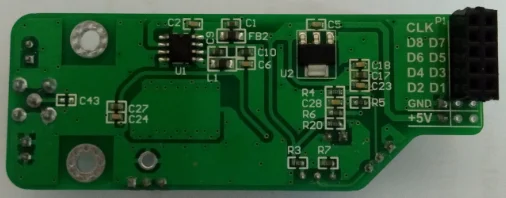

Интерфейс выхода аналогового сигнала принимает две формы, одна-контактный интерфейс.SMAИнтерфейс(Рекомендуемое использованиеSMAВыходной сигнал интерфейса); Интерфейс передачи данных10 pin2,54Интервал базового интерфейса. Каждый интерфейс модуля показан на следующем рисунке.

Схематическая схема интерфейса модуля

3 Метод подключения интерфейса модуля

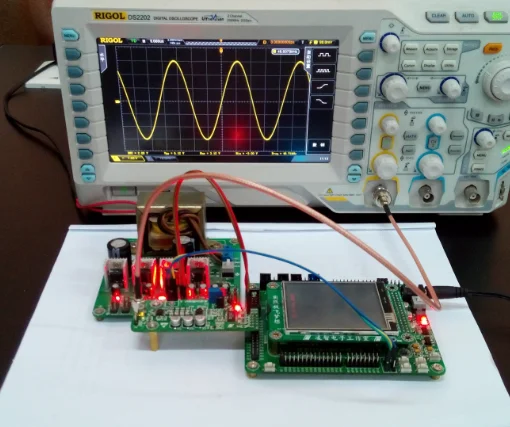

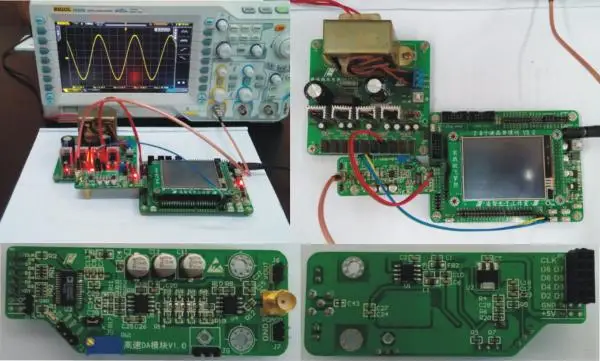

Высокая скоростьДаНеобходимо использовать тестирование модуляДаКонтроллер преобразования(Общее использованиеFPGA)+ 5 ВЛинейный Регулируемый источник питания(Маленькая пульсация)Источник сигнала. Используйте магазинЛинейный Регулируемый блок питания、C8051F/STM32 + FPGAОсновная платаИ200 МГцОсциллограф Схема встроенного тестового подключения показана ниже.

Схема подключения модульной испытательной среды

4 Эффект отладки модуля

Условия тестирования:Внутренний контрольный тест1,2 в, Пиковая и пиковая выходная мощность модуля6 вО. Синусоидальная волна (эллиптический фильтр) амплитудно-частотные характеристики выхода показаны в таблице ниже.

Частота

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

2 МГц

RangemV

6120

6120

6160

6160

6160

6160

Частота

3 МГц

4 МГц

5 МГц

6 МГц

7 МГц

8 МГц

RangemV

6120

6080

6040

6000

5960

5880

Частота

9 МГц

10 МГц

11 МГц

12 МГц

13 МГц

14 МГц

RangemV

5840

5800

5760

5720

5640

5600

Частота

15 МГц

16 МГц

17 МГц

18 МГц

19 МГц

20 МГц

RangemV

5520

5440

5400

5280

5200

5080

Частота

21 МГц

22 МГц

23 МГц

24 МГц

25 МГц

26 МГц

RangemV

5000

4920

4800

4640

4520

4400

Частота

27 МГц

28 МГц

29 МГц

30 МГц

31 МГц

32 МГц

RangemV

4160

3880

3560

3200

2760

2280

Частота

33 МГц

34 МГц

35 МГц

RangemV

1760

1360

1040

Синусоидальная схема выходного эффекта сигнала

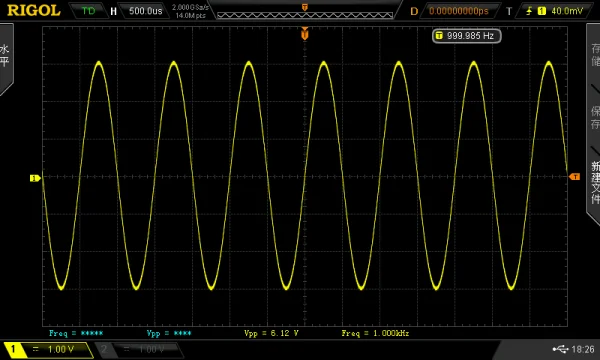

Output1kHzsine волна

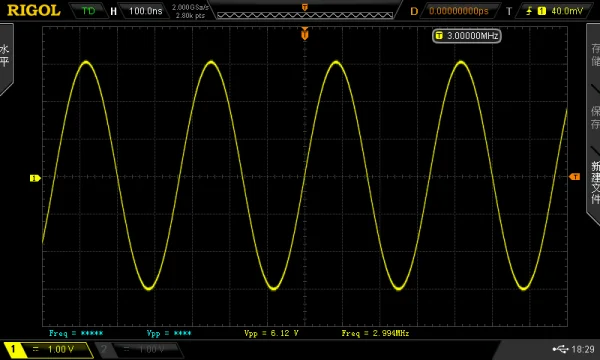

Output3MHzsine волна

Output15MHzsine волна

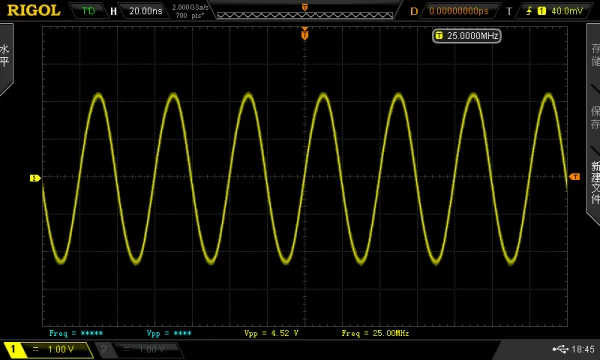

Output25MHzsine волна

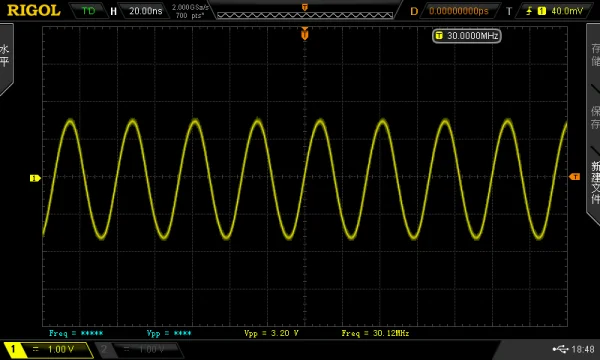

Output30MHzsine волна

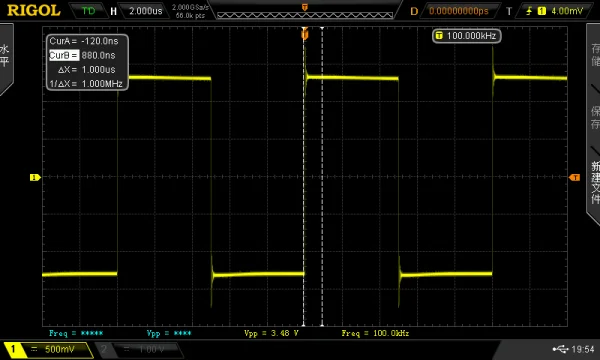

Схема выходного эффекта квадратного волнового сигнала

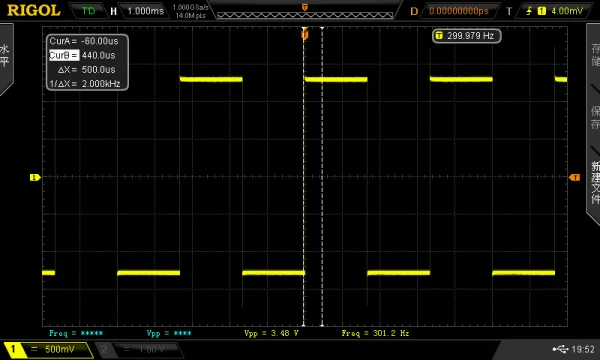

Output300Hzsquare волна

Output100kHzsquare волна

Треугольная волна выходной сигнал диаграмма эффекта

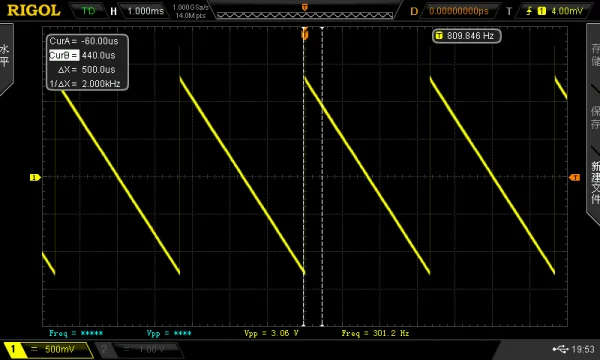

Output300HzTriangular wave

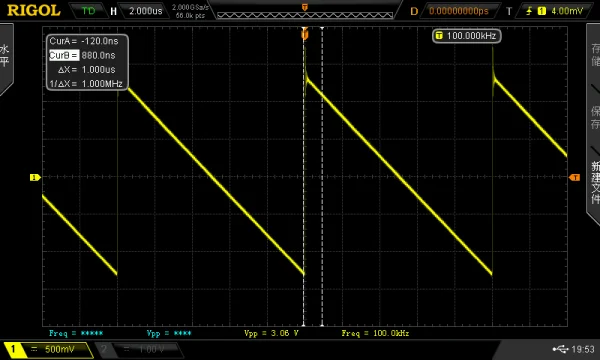

Output100kHzTriangular wave

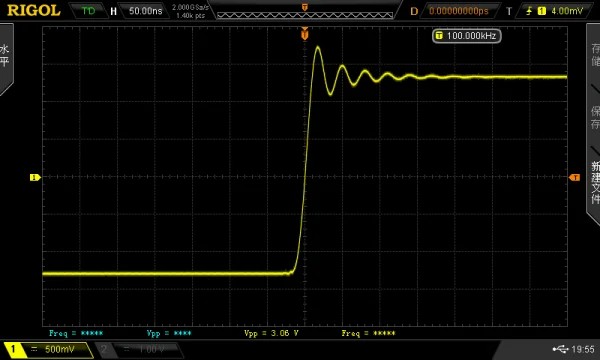

Будьте внимательны: Выход квадратных и треугольных волновых сигналов, причины для характеристик эллиптических фильтров, подъемные и падающие края выходного сигнала будут иметьOvershootФеномен, расширяющаяся диаграмма восходящего края показана ниже., значительный сигнал превышения.

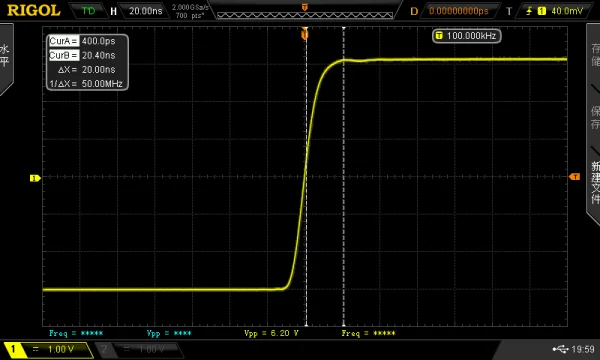

Вот версии для квадратного и треугольного волнового выхода, фильтр Bessel выбирается как его фильтр, нет перегрева в подъемных или падающих краях выходной площади и треугольных волн.. но из-за характеристик фильтра Bessel полоса пропускания синусоидальной волны будет зависеть, Синусоидальная волна модуля-1 дБПолоса пропускания составляет около10 МГц-3 дБПолоса пропускания составляет около20 МГц, Когда сигнал больше, чем20 МГцВремя, форма волны будет дрожать (зеркальные частоты не фильтруются в результате). Восходящий край фильтра Bessel Выходная квадратная волна показана на следующем рисунке., его восходящий край Гладкий без перегрева.
