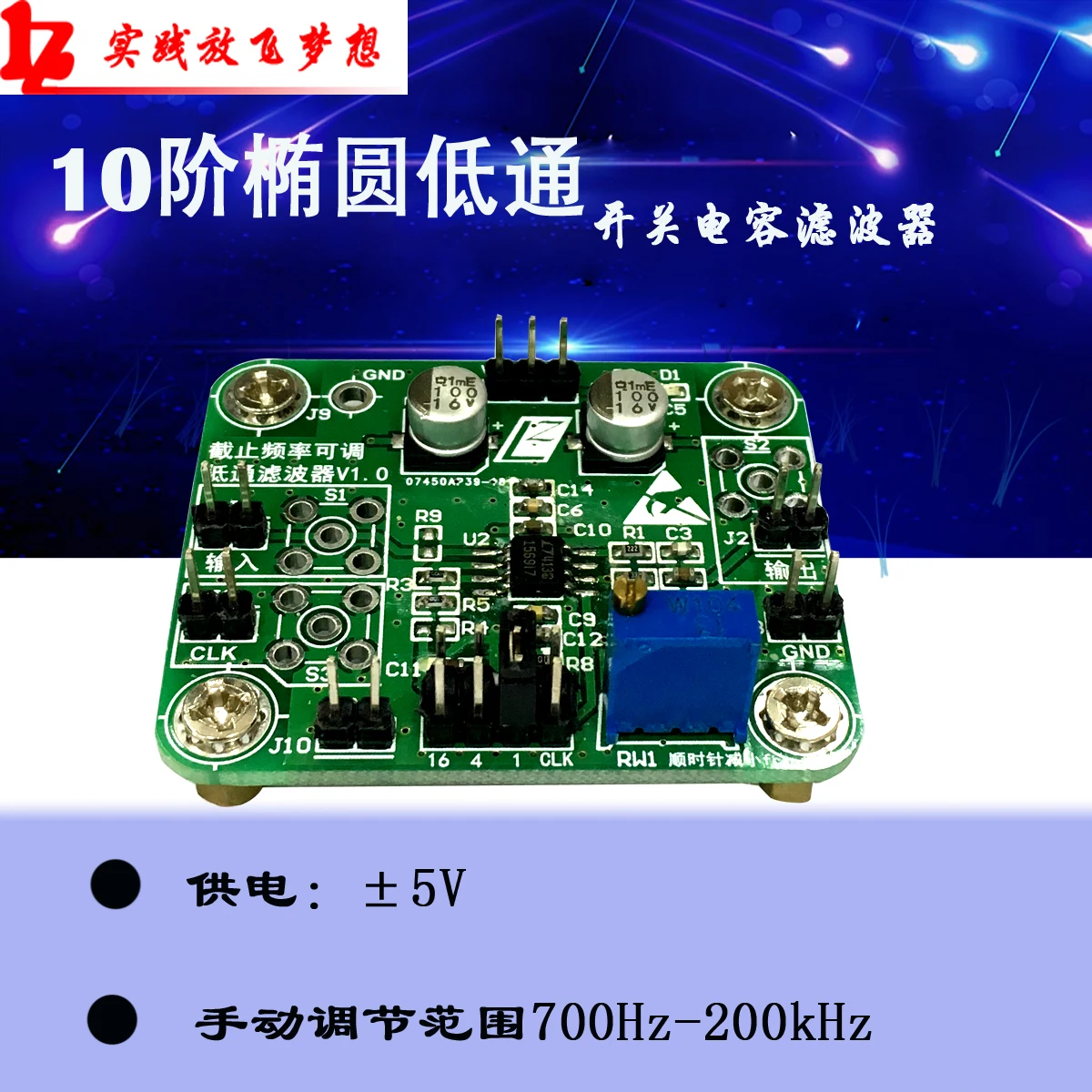

Модуль фильтра с низким проходом V1.0

1. Введение в модуль

Схемы кондиционирования сигнала являются неотъемлемой частью коллекторов данных. С непрерывной разработкой технологии сбора данных требования к цепям кондиционирования сигнала становятся все выше и выше, и степень оптимизации конструкции цепи напрямую связана с точностью и стабильностью сбора данных. Схема фильтра является ключом к модулю кондиционирования сигнала. Общий активный фильтр состоит из операционного усилителя и резистора и конденсатора, но настройка параметров затруднена, и при применении к высокой частоте, распределенная емкость вокруг компонента будет серьезно влиять на характеристики фильтра, в результате чего он будет отклоняться от заданного рабочего состояния. Обычные активные фильтры также трудно достичь узкой полосы пропускания из-за плохой стабильности, и трудно получить высокое значение Q, что трудно удовлетворить системные требования. Схема кондиционирования сигнала этой конструкции использует эллиптический низкочастотный фильтр 10-Order, который может фильтровать выходной сигнал с высокой точностью, таким образом, отвечает требованиям высокой точности и высокой стабильности сбора данных. По сравнению с общим активным фильтром, фильтр устройства имеет преимущества нескольких внешних компонентов, простой структуры, регулируемой Частоты среза, удобной регулировки параметров и хорошей стабильности.

Основные особенности модуля заключаются в следующем:
(1) фильтр характеристика Эллиптический, а максимальная 1,5 октавы Частоты среза затухания составляет более 50 дБ.
(2) Диапазон частоты Отключения: Ручная регулировка: 700 Гц ~ 200 кГц; внешний CLK: 400 Гц ~ 300 кГц.
(3) Максимальное входное напряжение: 8Vpp.
(4) Максимальное смещение постоянного тока модуля составляет менее 20 мВ.
(5) модуль принимает ± 5 в источник питания по умолчанию и может выбрать один источник питания (+ 5/+ 3 В) источник питания (для одного входного источника питания требуется минимальный уровень входного сигнала, который должен быть больше 100 мВ, а частота отключения-менее 100 кГц).
(6) интерфейс ввода и вывода использует контактный интерфейс и интерфейс радиоголовки, а также интерфейс припоя по умолчанию.
(7) Этот модуль с разъемом jack GND для подключения мультиметра заземления ручка для того, чтобы облегчить пользователю тестирования.
(8) соответствующие модули могут быть настроены бесплатно в соответствии с фактическими потребностями пользователей.

Этот модуль имеет три преимущества перед активными фильтрами:

Ø схема очень проста, просто измените один резистор для достижения регулировки частоты отключения;

Ø Дополнительный внешний CLK для достижения более точной частоты среза;

Ø один источник питания может быть выбран;

Частота отключения по умолчанию составляет модуль 100 кГц. Если вам нужны другие требования, пожалуйста, свяжитесь со службой поддержки клиентов!

2 модуль интерфейса

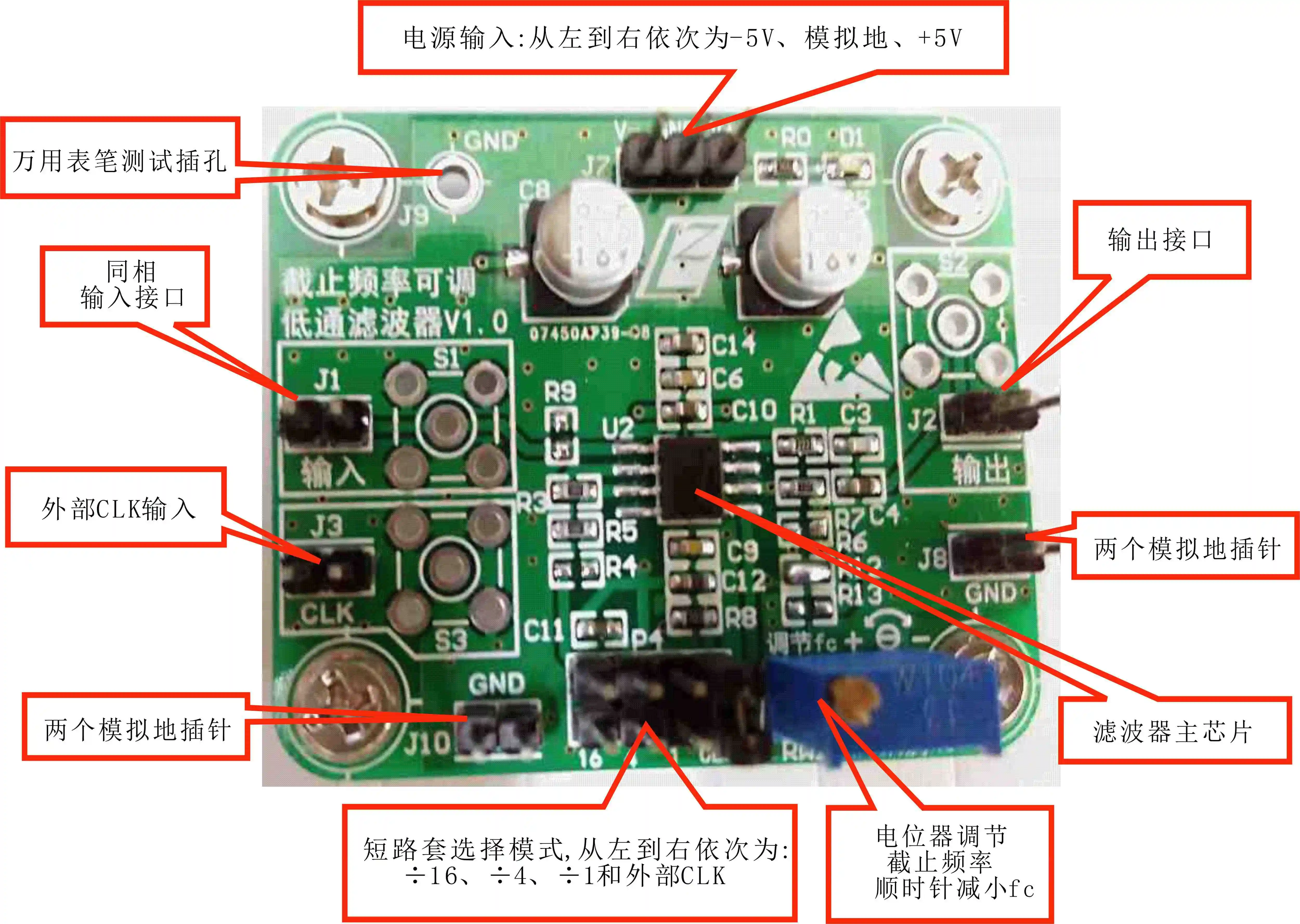

Интерфейсы ввода и вывода используют контактный интерфейс. Интерфейсы модуля показаны на рис. 2.

2

Метод подключения интерфейса 3 модуля

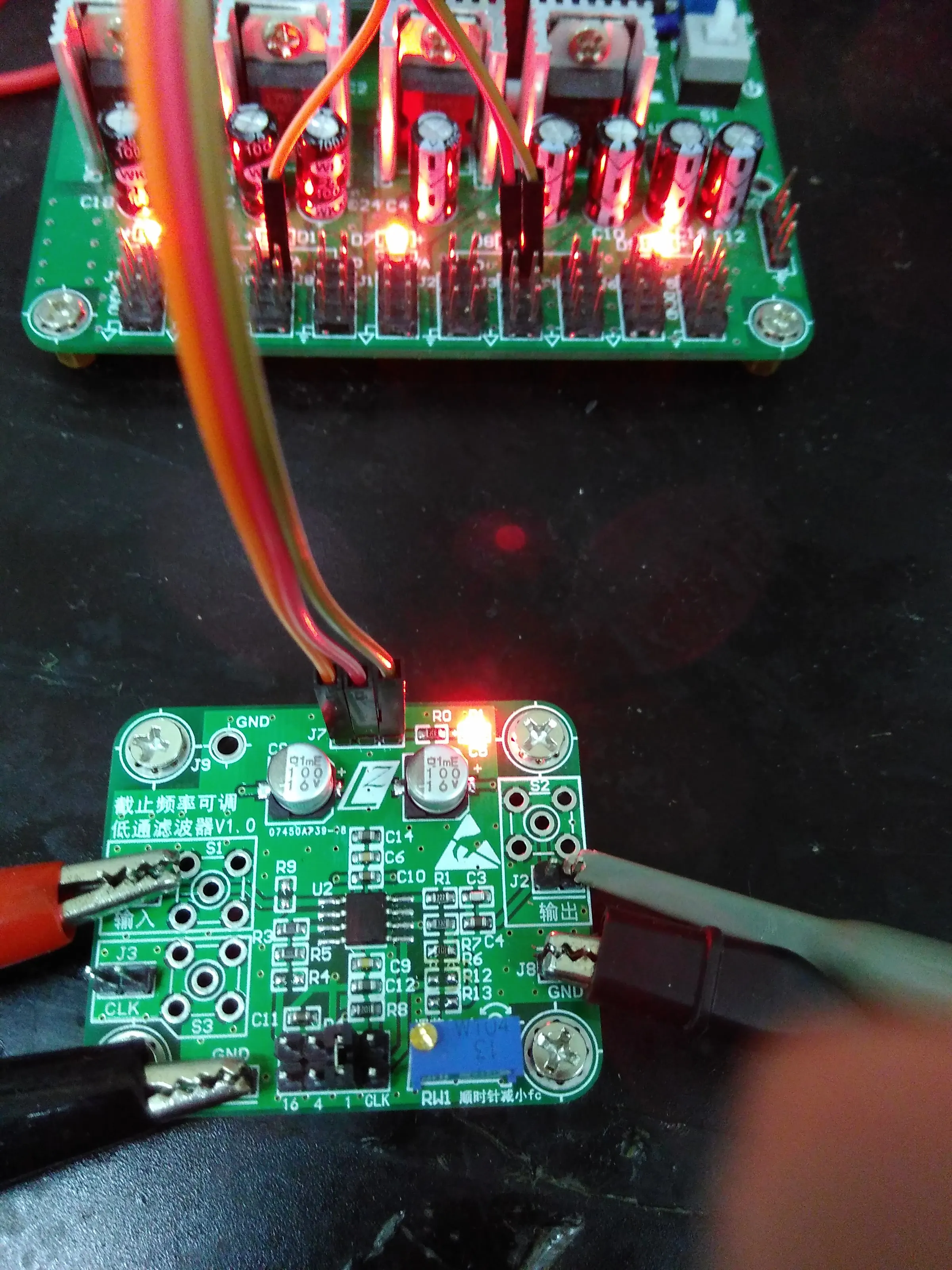

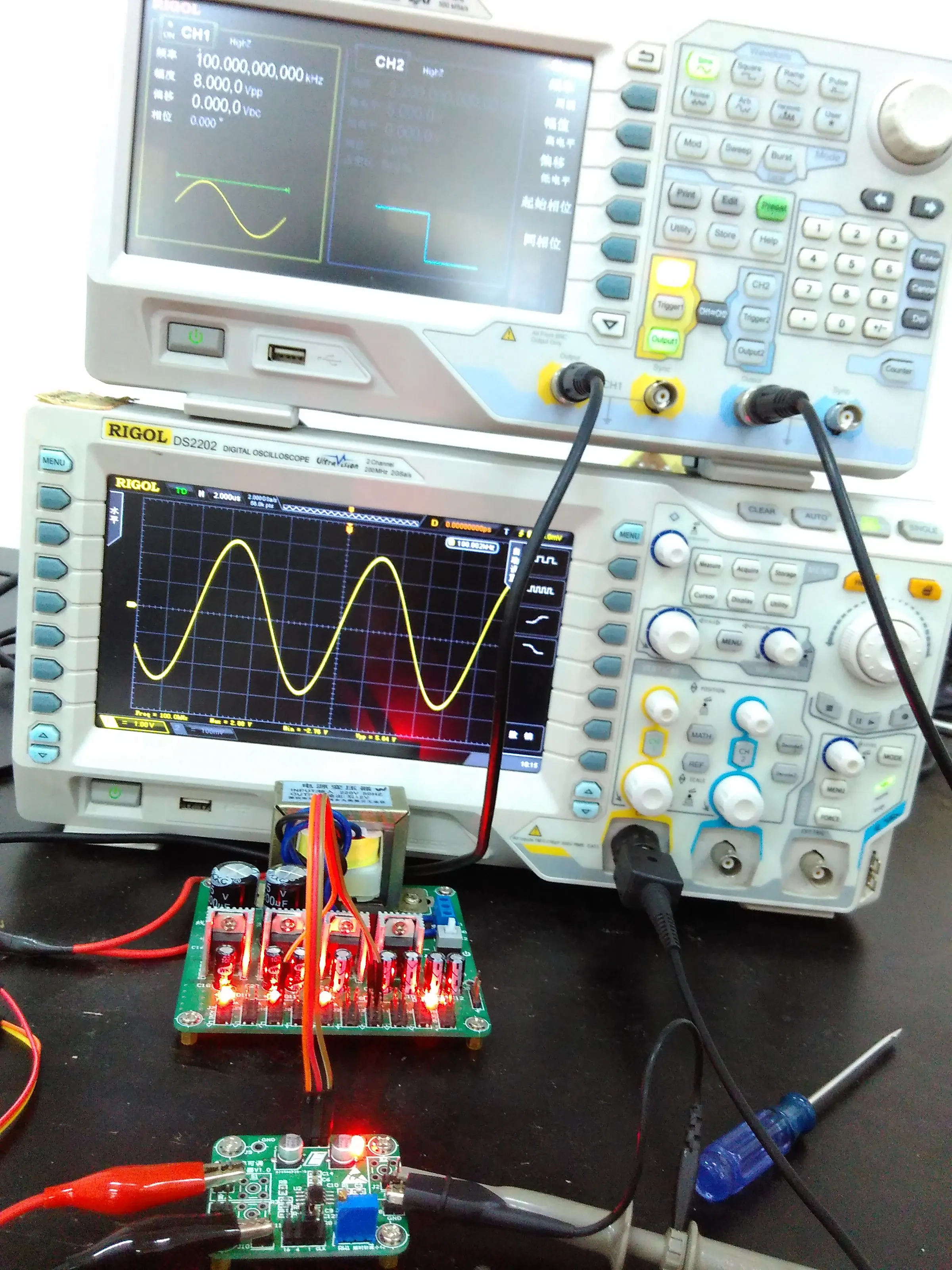

Соединения для отладки модуля показаны на рис. 3 и 4, соответственно.

3

4

4 модуль отладки эффект

Следующие тестовые данные-это ручной режим регулировки частоты отключения, и данные тестирования модуля представлены графиком, который в основном отображает кривую амплитудной частоты модуля.

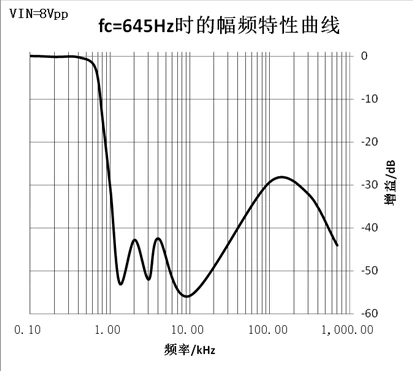

1. Минимальная амплитуда частоты и частотные характеристики:

Он может быть видно из данных графике, что эллиптическая характеристики минимальной Частоты среза является относительно, очевидно, и затухание 1,5-fold Частоты среза больше, чем 50 дБ.

2, 10 кГц амплитуда частоты и частотные характеристики:

Он может быть видно из данных сюжет о том, что 10 кГц частоты среза очень близко к 50 дБ при 1,5 октавы Частоты среза.

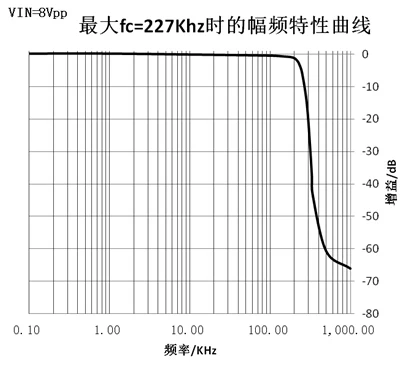

3. Максимальная амплитуда частоты и частотные характеристики:

Руководство пользователя в основном описывает процесс проектирования модуля и процедуры тестирования, включая введение модуля, дизайн модуля, метод подключения модуля, результаты тестирования модуля и меры предосторожности при использовании модуля.
