AD9854 DDS модуль V2.0

1. Введение в модуль

В AD9854 цифровой синтезатор-это высоко интегрированный аппарат, который использует технологию DDS объединить две высокой скорости, высокопроизводительные Квадратурные конвертеры D/A для вывода композитных сигналов I и Q через цифровое программирование. DDS ядро AD9854 имеет 48-бит разрешением частоты (с разрешением частоты 1μHZ при температуре не выше 300 м системные часы). Выход 17-бит фазы среза гарантирует хороший побочных свободного динамического диапазона спецификации. В AD9854 позволяет выходных сигналов до 150 МГц с регулируемым углом наклона с частотной кодирование (FSK), склон, транслятор с частотной кодирование (RFSK), двоичные точности фазового сдвига кодирование (BPSK), фазовое переключение keying (PSK), импульсная Частотная Модуляция (CHIRP) и ВКЛ-ВЫКЛ формирование keying, и цифровая модуляция выходной частоты до 100 mhzz. Встроенный высокоскоростной компаратор чипа преобразует синусоидальную волну в выходной прямоугольный сигнал, что облегчает использование в качестве генератора часов. В AD9854 широко используется в портативных частоты анализаторы, программируемые часы генераторы DC импульсный FM источников для радаром и развертки систем, контрольно-измерительные приборы, а также коммерческие и радиолюбителей частота (RF) передатчики.

В 2013 национальном студенческом электронный дизайн конкурс E-вопрос простой частотная характеристика тестер системы, AD9854 используется для того чтобы произвести два 1 МГц ~ 40 МГц ортогональная сигналов. Блок-схема AD9854 показано на рисунке.

Основные особенности модуля заключаются в следующем:
(1) вся плата: выходите два ортопедических сигнала и квадратные волновые сигналы, а выходное сопротивление порта квадратурного сигнала-50Ω.
(2) модуль стабилизатор напряжения является 7-ступенчатый пассивный низких частот эллиптических стабилизатор напряжения с характерным Импеданс 50 Ом и частоту среза 120 МГц;
(3) Частота двух ортопедических сигналов модуля находится в диапазоне постоянного тока ~ 40 МГц, и выход 50 Ом нагрузки (входное сопротивление последнего модуля 50ом) 320мв. Выходная Амплитудная плоскость и погрешность амплитудного баланса меньше 5%, а стабильность частоты меньше 10-4.
(4) Полоса пропускания-1 дБ выходного сигнала квадратуры модуля составляет около 70 м, а полоса пропускания-3 дБ составляет около 100 м.
(5) частота сигнала квадратной волны модуля находится в диапазоне постоянного тока ~ 120 МГц. Когда частота меньше 95 МГц, пиковое значение составляет около 1,5 В (50Ω нагрузка).
(6) модуль может выводить FSK, RFSK, BPSK, Chirp и OSK модулированные формы сигналов.
(7) модуль принимает большой линейный чип Регулятора Тока, который позволяет модулю питаться от импульсного источника питания a + 5V ~ + 15 V, который расширит диапазон входного сигнала модуля. Чтобы уменьшить потерю нагрева стабилизатор напряжения, рекомендуется использовать a + 5 В и импульсный источник питания с током больше 1 А.
(8) выходной интерфейс использует интерфейс SMA.
(9) Этот модуль разработан с разъемом GND для подключения ручки заземления мультиметра для облегчения тестирования пользователя.

2 модуль интерфейса

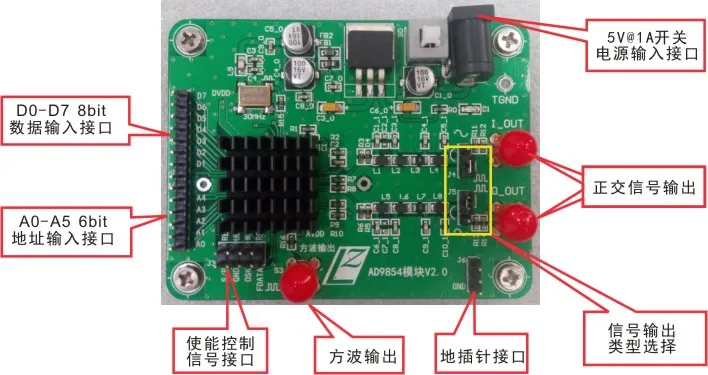

Выходной интерфейс принимает интерфейс SMA, и интерфейсы модуля показаны как показано на рисунке.

Метод подключения интерфейса 3 модуля

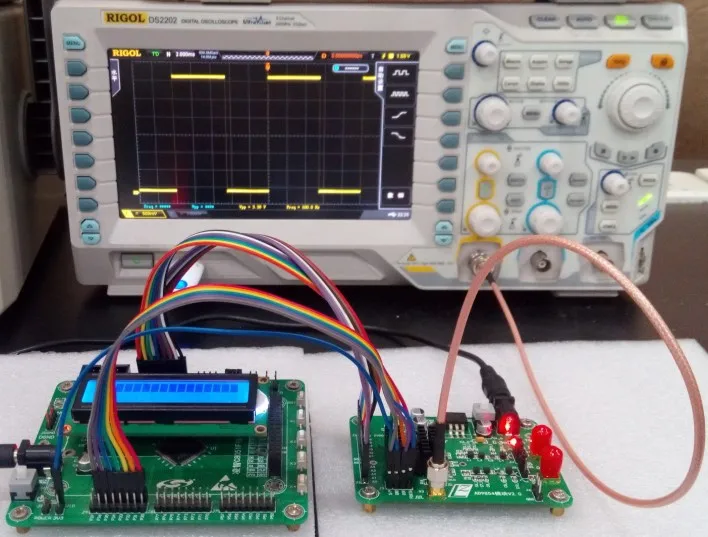

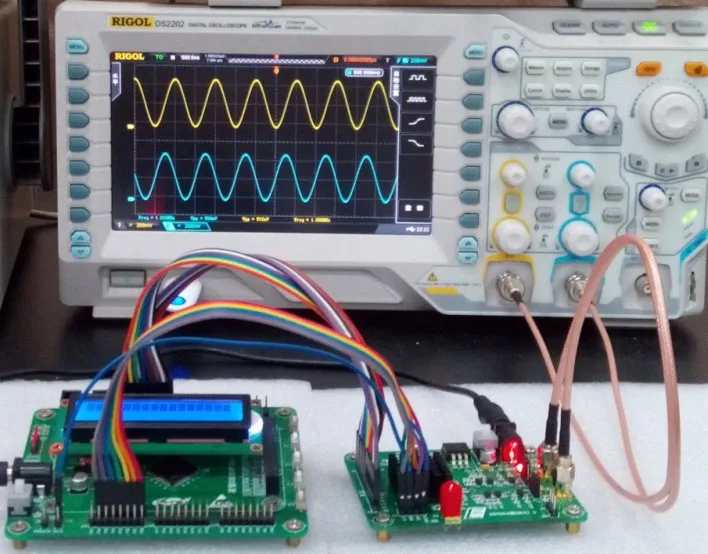

Режим выходного соединения модуля синусоида или квадратной волны показан на рисунке ниже.

4 модуль отладки эффект

1. Схема тестового сигнала синусоидальной волны (тест с использованием осциллографа модели DS4024: 200MHz @ 4GSa/s; 50Ω входной режим).

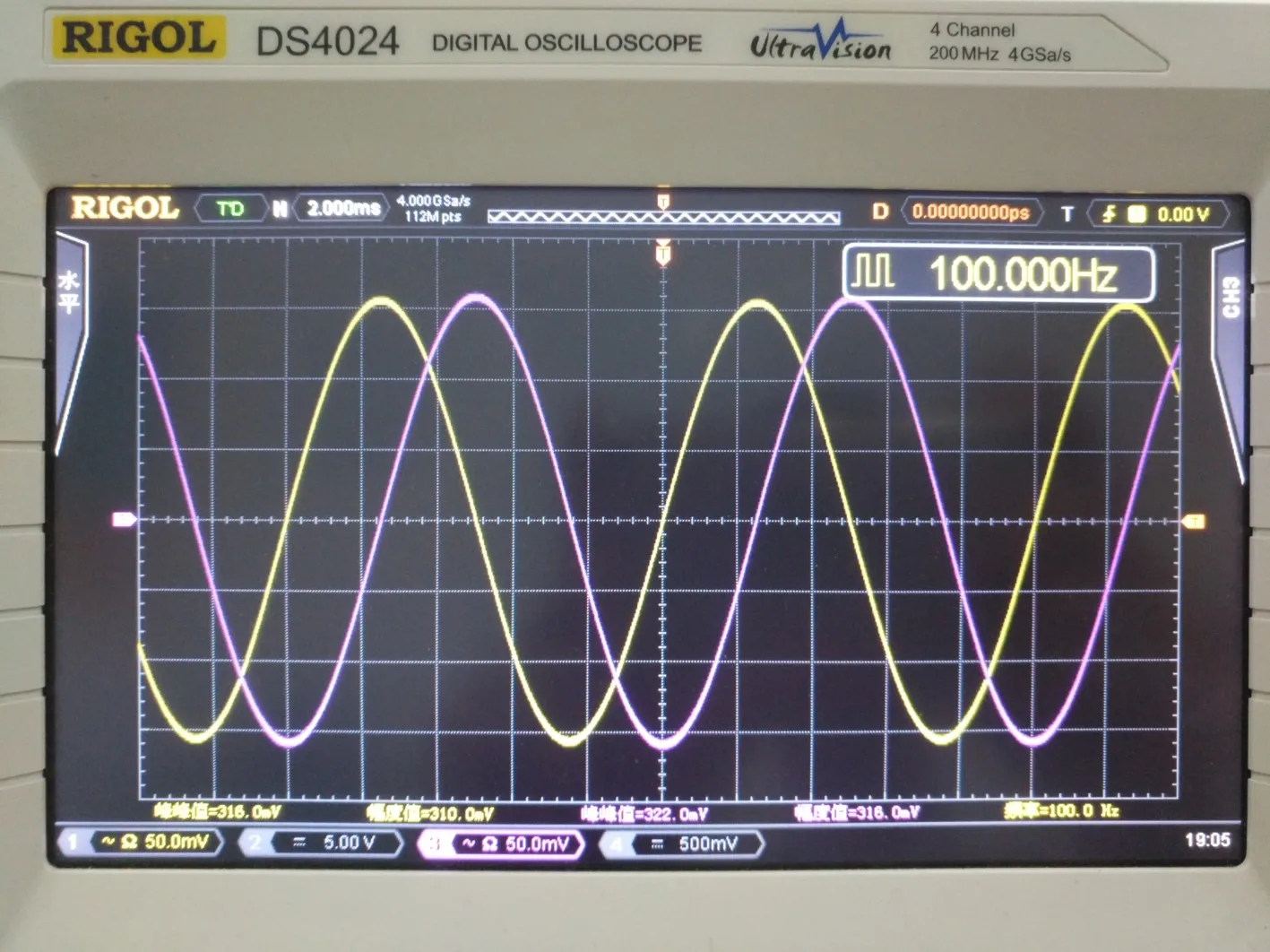

100 Гц(310mv @ 316mv)

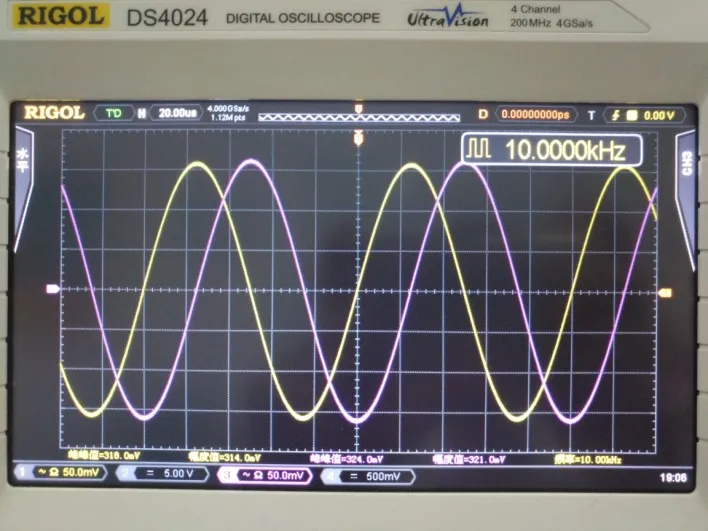

10 кГц(314mv @ 321mv)

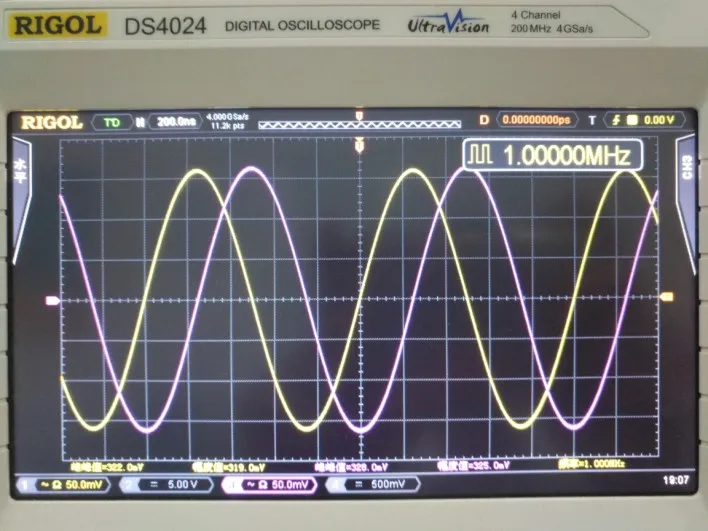

1 МГц(319mv @ 325mv)

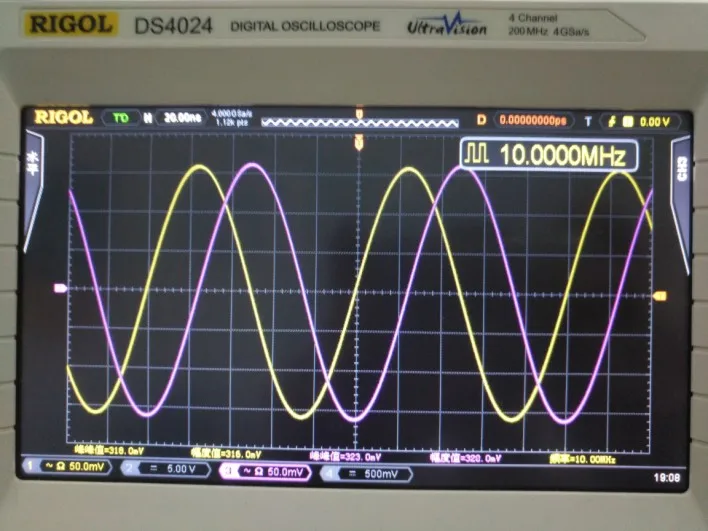

10 МГц(303mv @ 312mv)

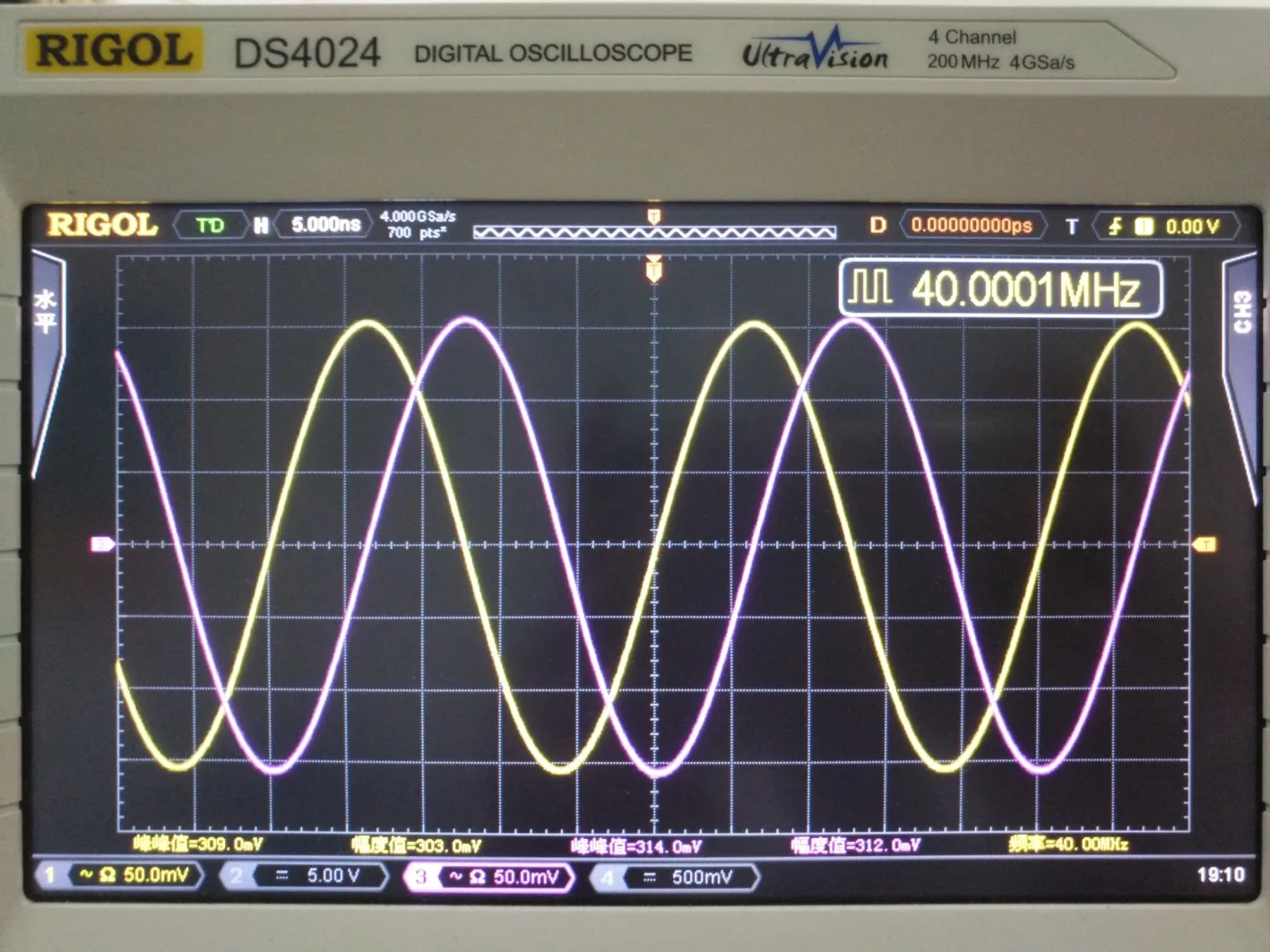

40 МГц(303mv @ 312mv)

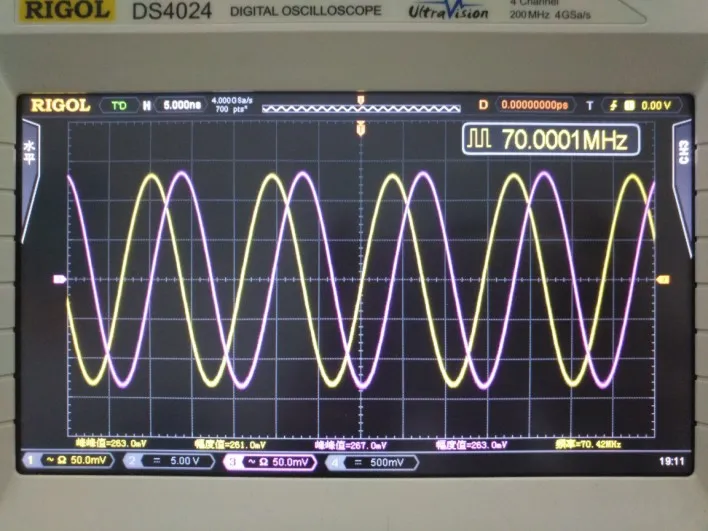

70 МГц(261mv @ 263mv)

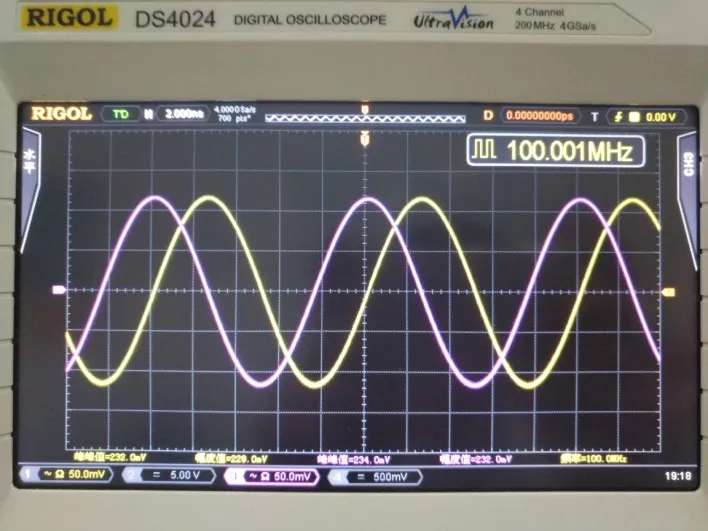

100 МГц(229mv @ 232mv)

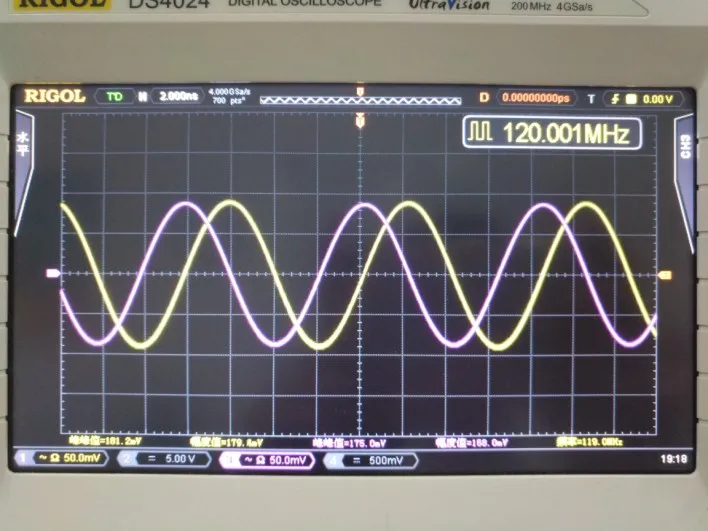

120 МГц(179mv @ 168mv)

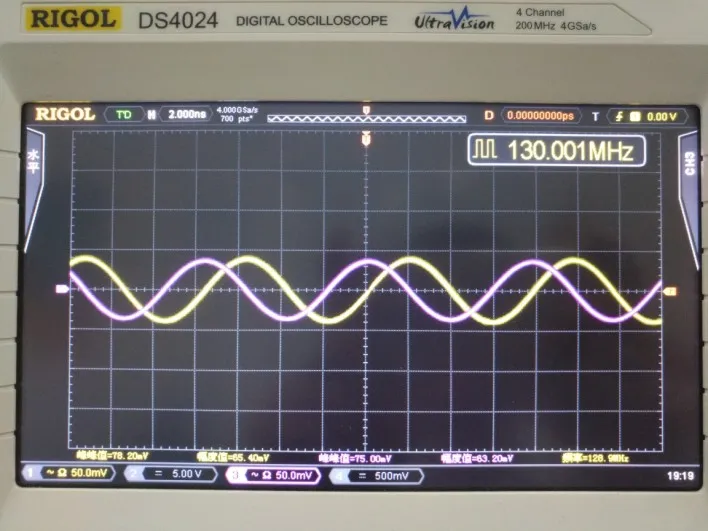

130 МГц(65mv @ 63mv)

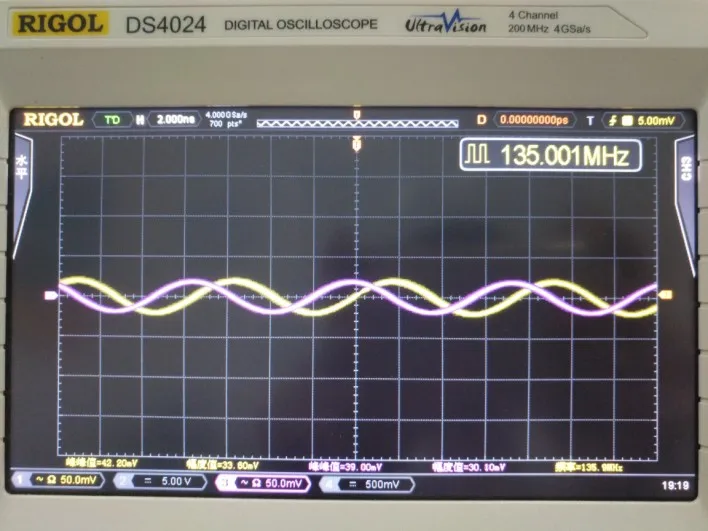

135 Гц(33mv @ 30mv)

2、 (DS4024: 200мгц @ 4GSa/s;50Ω)

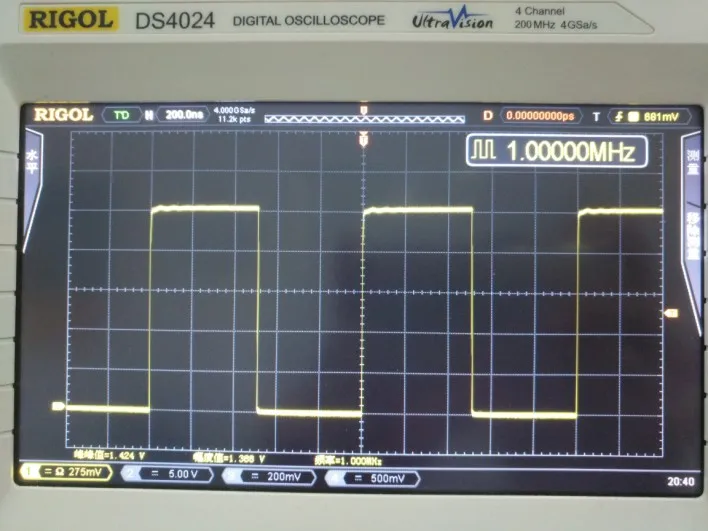

1 МГц

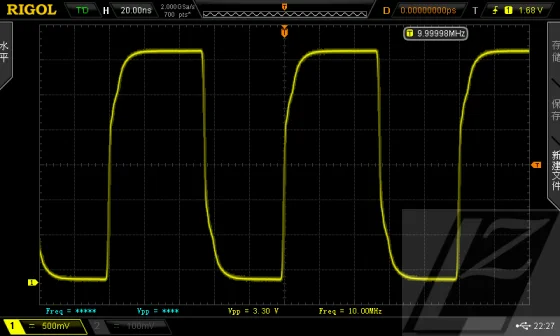

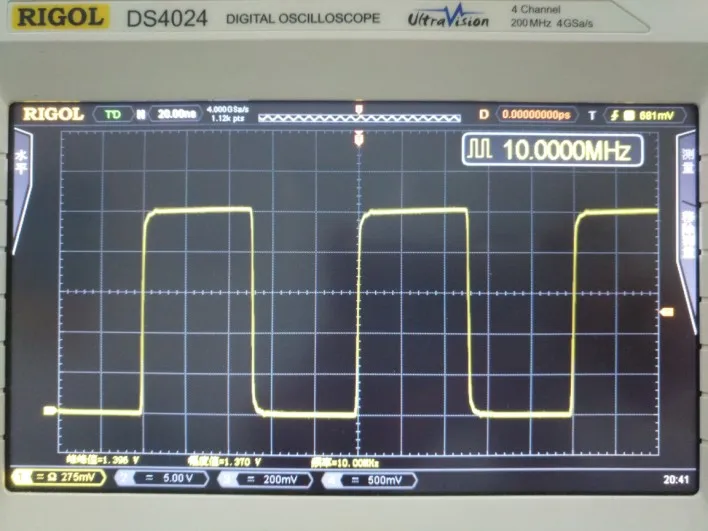

10 МГц

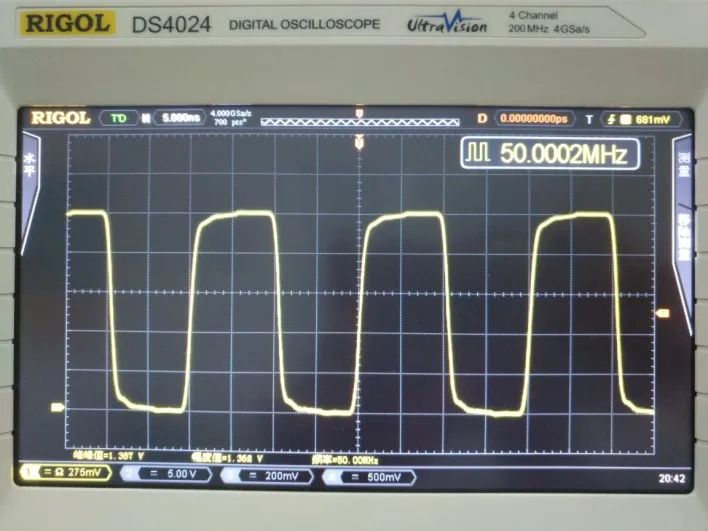

50 МГц

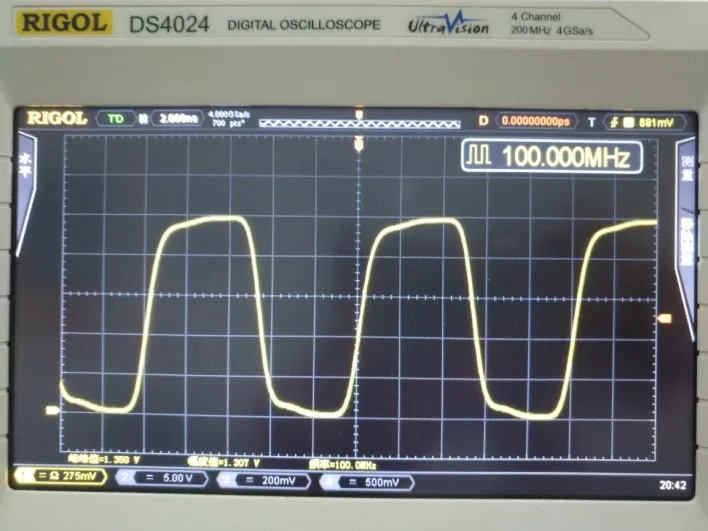

100 МГц

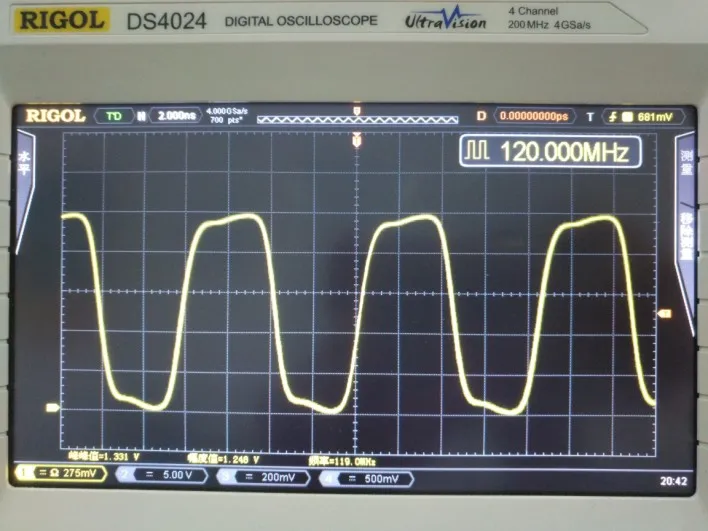

120 МГц

2、

RFSK

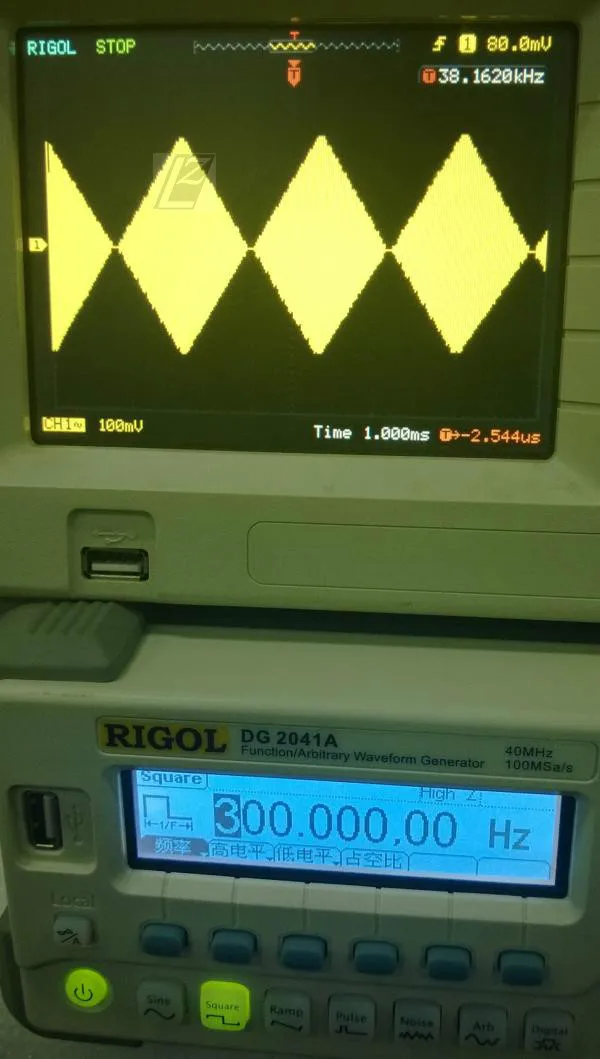

OSK

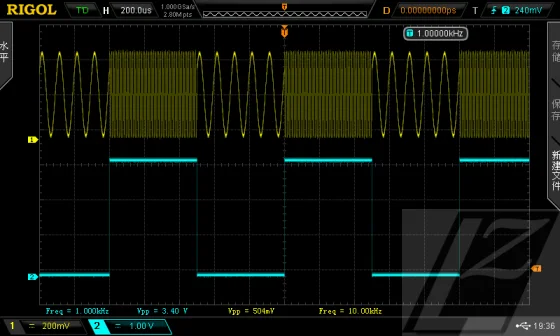

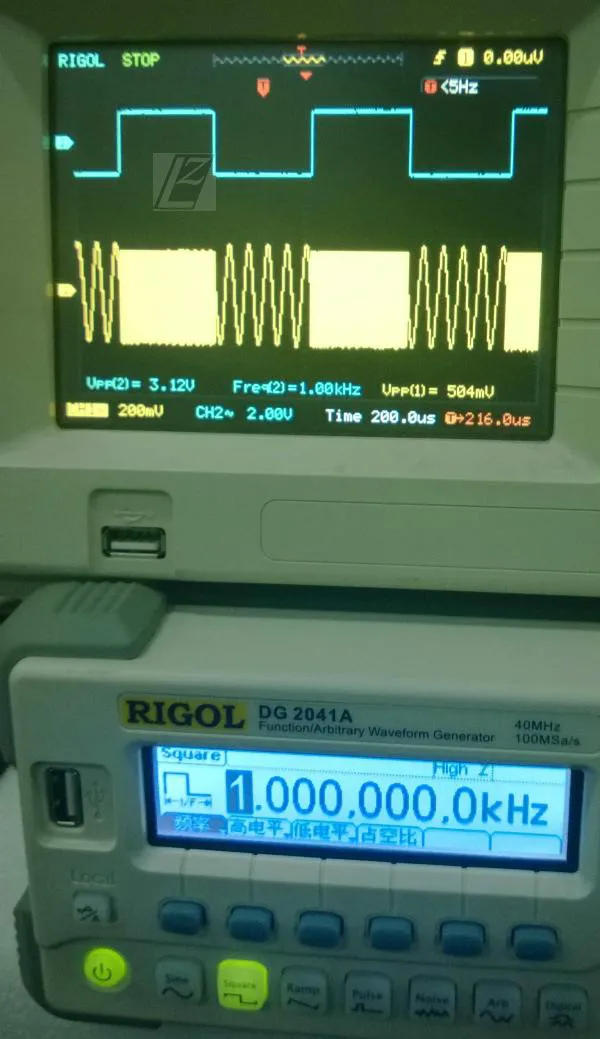

FSK

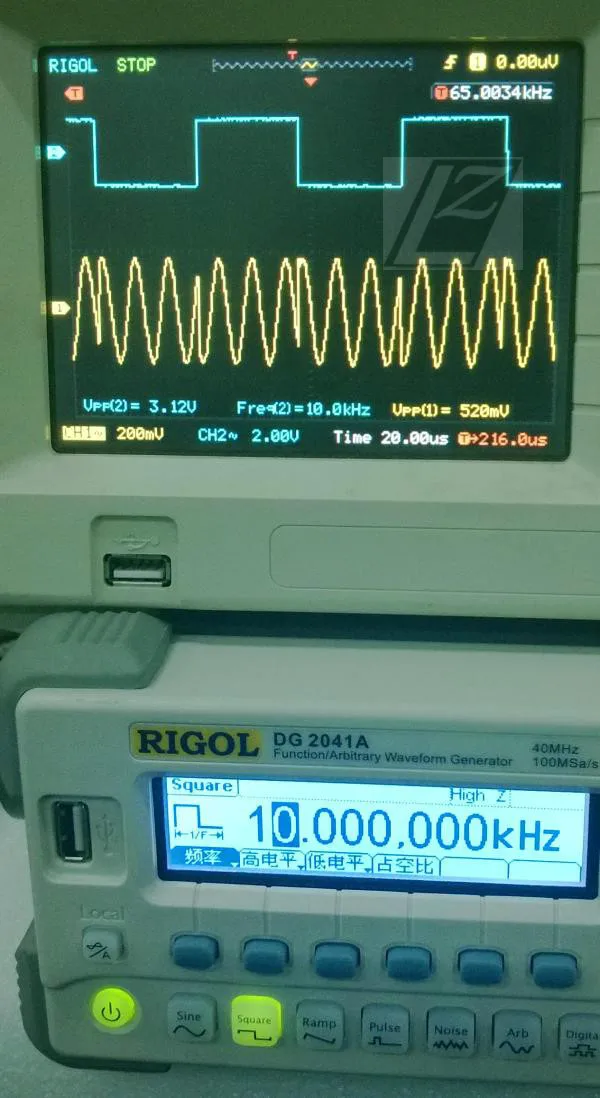

BPSK

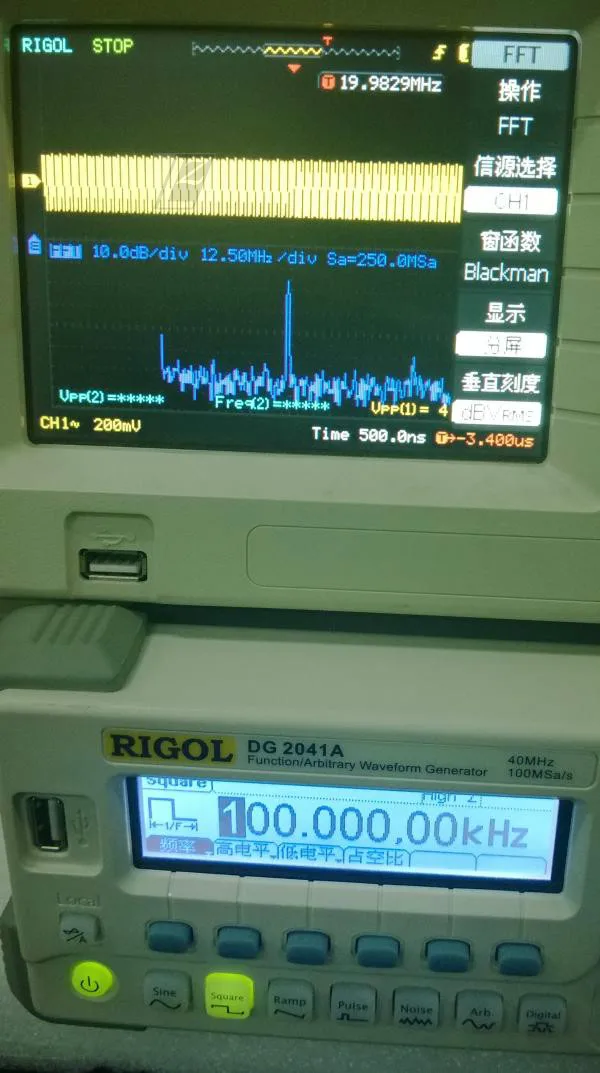

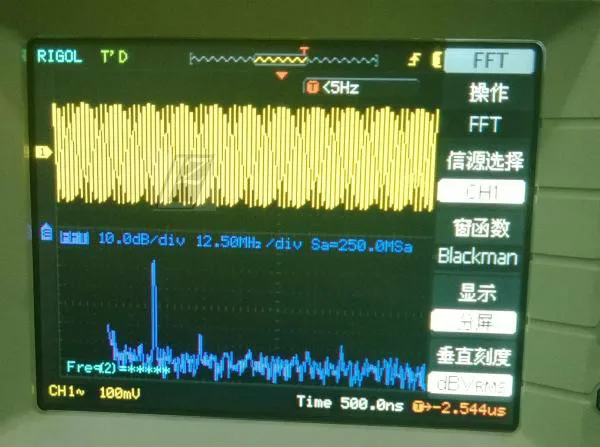

Чирикание, кошками и птичками
