Бесплатная доставка AD9226 высокоскоростной 12 битный AD двухканальный модуль FPGA control

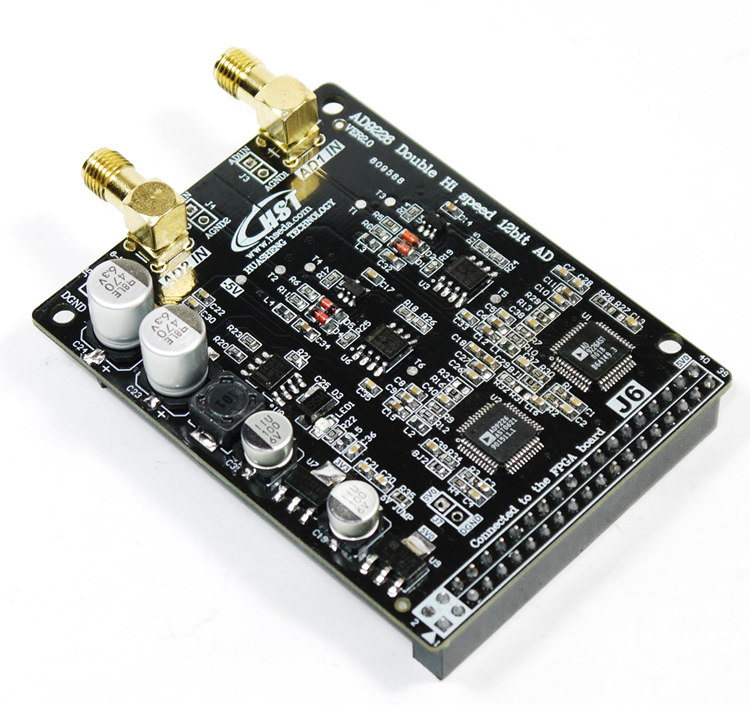

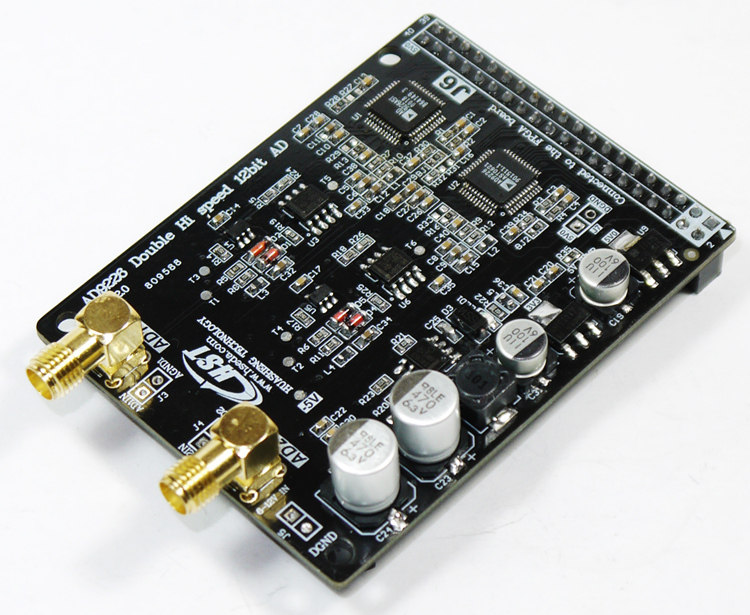

Двухканальный высокоскоростной 12bit AD9226 Плата расширения VER2.0 Теперь модуль был обновлен до версии 2,0 модуль использует SMA интерфейс с более высокой скоростью, и 5 В LDO чип добавлен (таким образом, 6-12 В внешний источник питания J5 может быть использован). Увеличение 2,54 мм расстояние стандарт резьбового соединения (J3, J4) осуществляет общая оптимизация воспользуйтесь максимальными возможностями дизайна всего модуля Рабочая температура-40 ℃-80 ℃, который отвечает требованиям промышленного уровня, и производительность более стабильна и надежна. Интерфейс и программа на 100% совместимы с предыдущей версией VER1.X, поэтому программа может быть обновлена до VER2.0. Мы можем использовать адаптерную плату, разработанную нами для прямого преобразования в тайваньскую Youjing development board, или основную плату других компаний. В соответствии с руководством основной платы пользователя, инженер Huasheng будет использовать нашу адаптерную плату для прямого подключения существующей платы FPGA, чтобы защитить инвестиции пользователя. Партия может настроить соответствующий интерфейс IO в соответствии с потребностями пользователя и обсудить конкретную цену!

Введение: В соответствии с требованием высокоточного приема аналогового сигнала и направления приложения, этот магазин разработали этот 12bit двойной AD9226 двойной AD Модуль на основе двух высокоскоростных. Этот модуль может быть напрямую подключен к основной плате FPGA или CPLD, состоящей из многоканальных высокоскоростных приложений сбора сигналов и обработки данных. Плата расширения не зависит от интерфейса IO, а основная плата FPGA соединена с 2 независимыми работами. Для облегчения обнаружения нулевого перекрестного сигнала, схема переднего конца для проведения соответствующей обработки с высокоскоростным ad8065 высокоточного усиления, в значение диапазона напряжения, И затем введите в ad9226 для высокой точности 12 бит аналогового к цифровому преобразованию, Расширение в цепи постоянного/постоянного тока для генерации питания 5 В. Чтобы сделать нулевое обнаружение. Диапазон измерительного сигнала от-5 В до + 5 В. Плата расширения разработана старшим инженером для разработки маршрутизации в соответствии с принципом высокоскоростных данных. И цифровой, и аналоговый источник питания и земля полностью изолированы и фильтруются во внимание, все работает и его стабильность. Колебания сигнала очень малы и подходят для высокоточного сбора и анализа сигналов. AD9226 профиль Двухканальный 12bit ad Модуль сбора, с использованием двух частей ADI ad9226. Этот чип является одним чипом, 12 бит, 65 MSPs аналого-цифровой преобразователь (ADC), с помощью одного источника питания, встроенный образец высокой производительности и удерживающий усилитель и напряжение справки. Он использует многоступенчатую дифференциальную архитектуру трубопровода, скорость передачи данных 65 MSPS, весь диапазон рабочих температур, чтобы гарантировать отсутствие кода. ADC использует высокую скорость, низкая стоимость CMOS процесса и новой структуры, разрешение и скорость может достичь уровня существующей биполярной схемы, в то время как потребление энергии намного ниже. Вход AD9226 может быть легко соединен с системой визуализации, ультразвука и связи. Используя истинную дифференциальную входную структуру, пользователь может выбрать для включения одного приложения, включая различные входные диапазоны и смещение. Динамическая производительность отличная. Усилитель удержания образца применяется как в системе полномасштабного мультиплексирования переключателя непрерывного канала, так и для самой высокой скорости Nyquist и более высокой частоты одноканального ввода. AD9226 функция блок-схема
