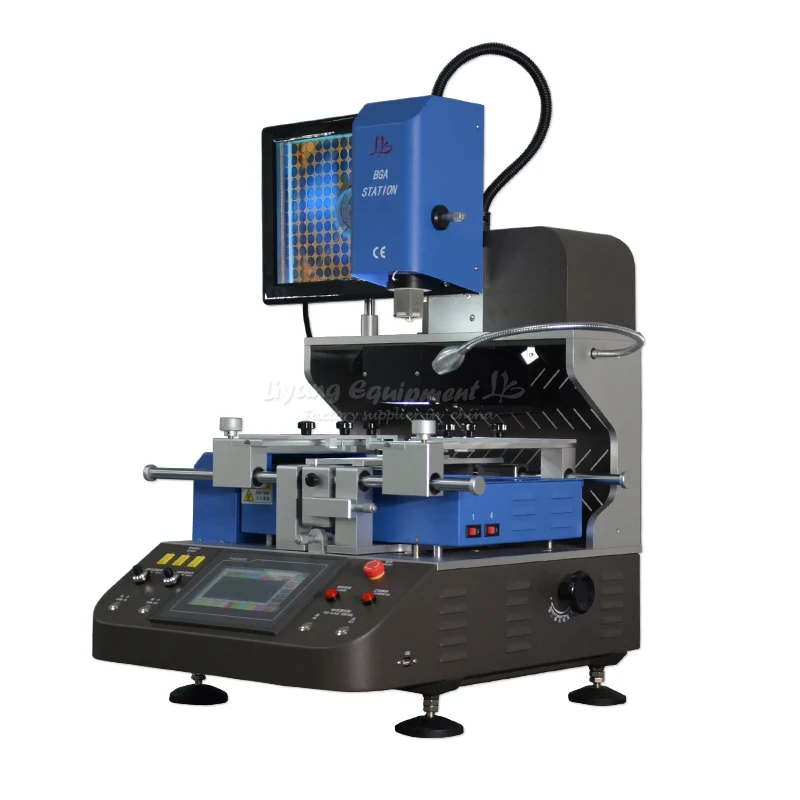

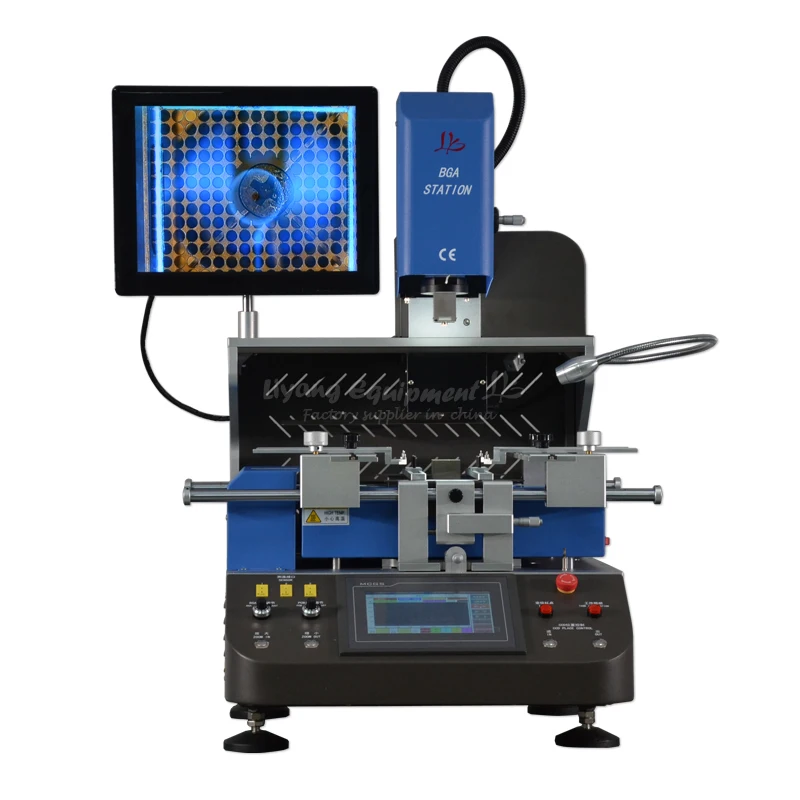

Автоматическая машина для оптического выравнивания ремонтная станция BGA

Автоматическая машина для оптического выравнивания ремонтная станция BGA

О: Основное отличие от LY G720

A. Не нужно использовать джойстик для управления чипсетом pick & weld, автоматическое управление 1 кнопкой.

B. Больше слотов термопары, может протестировать макс 3 температурных положения.

C. Автоматические машины также должны быть выровнены вручную, микрооперации на машинах, нет реальной автоматической выровняемой паяльной станции BGA, которая может быть без человеческой операции полностью, но Автоматическая выше, чем G720.

Особенности LY-G750 паяльной станции bga:

1.HD оптическая система выравниванияДля точного крепления BGA и компонентов

2.Сенсорный экран и Управление ПЛКЧтобы обеспечить стабильную и надежную работу.

3. Компоненты крепленияТочностью 0,01 ммДля ремонтаУспеха 99.9%

4.Лазерный функции позиционированияДля быстрого позиционирования чипа BGA и материнской платы

5. Точный контроль температуры,Точностью 2

6. Верхняя температурная зона можетМожно свободно перемещать, Вторая зона можетРегулируется вверх и вниз.

7.Три температурыЗоны нагреваются независимо.

8. Сопло горячего воздуха может поворачиваться на 360 градусов

9. Широкий ряд поддерживаемых устройствПайка, демонтаж, удаление и ОтгрузкаВ корпусе с шариковыми выводами

10. Переработка BGA, VGA, CCGA, QFN, CSP, LGA, SMD и т. д.

11. СCE сертификация, Двойная защита от перегреваФункция защиты от перегрузки

Параметры паяльной станции bga:

Место происхождения

Guang dong, Китай (материк)

Название торговой марки

LY

Моэд номер

LY-G750 bga переналадочная станция

Улучшенный функция

Может создавать соответствующую температуру, кривые в соответствии с размером чипов

Деталь Параметры

Мощность

AC 220V ± 10% 50/60 Гц

В общей сложности Мощность

4800W

Мощность нагревателя

Верхняя температура. Зона 800 Вт, вторая температура. Зона 1200 Вт, IR teom. Зона 2700 Вт

Температура контроля

K-type термопары close-loop control, независимая температура. Контроллер, точность может достигать ± 1

Размер печатной платы

Макс: 370*380 мм мин: 10*10 мм

Применимый чипы

Макс: 80*80 мм мин 1x1мм

Регулятор температуры с термопарным Порты

1 единица

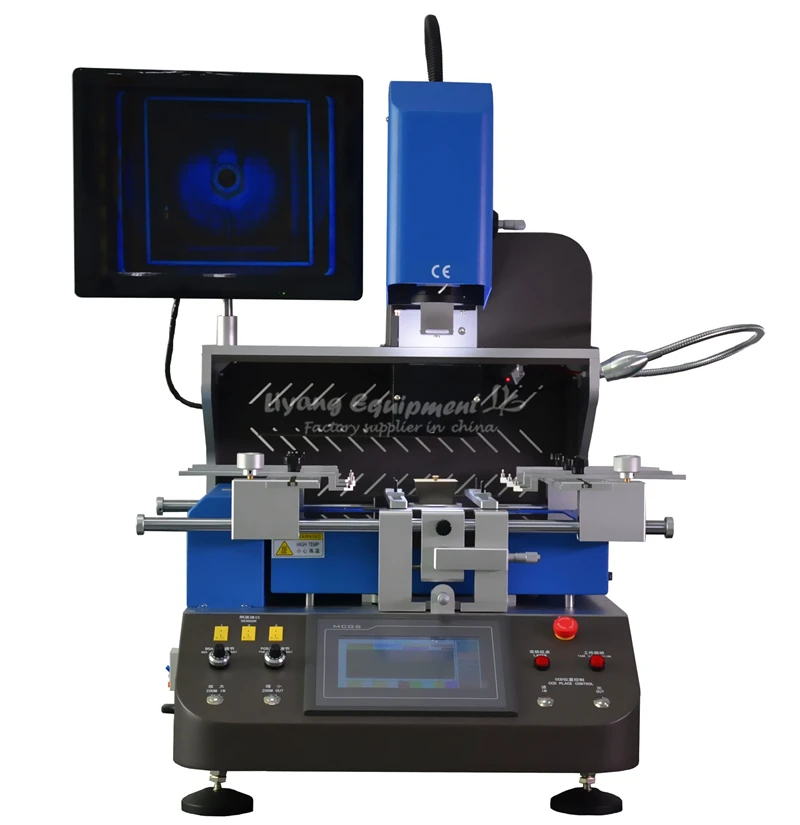

    LY-G750 BGA паяльная станция Детальный показ

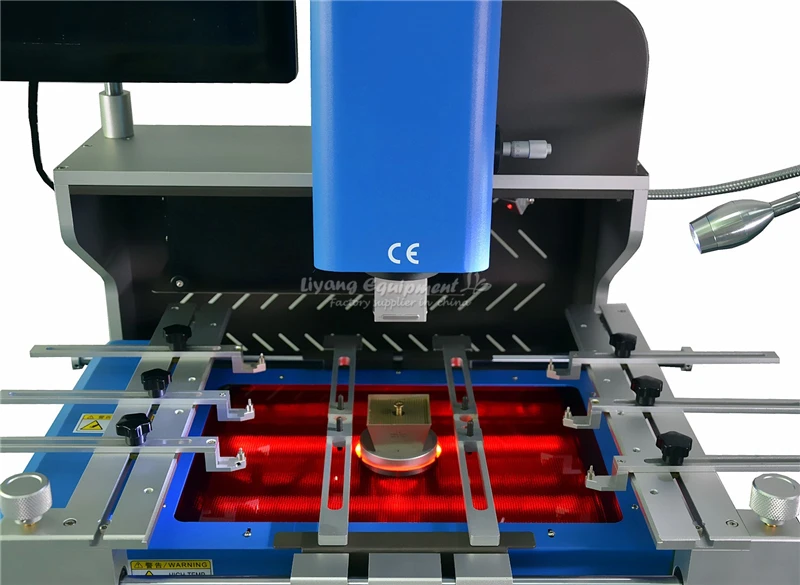

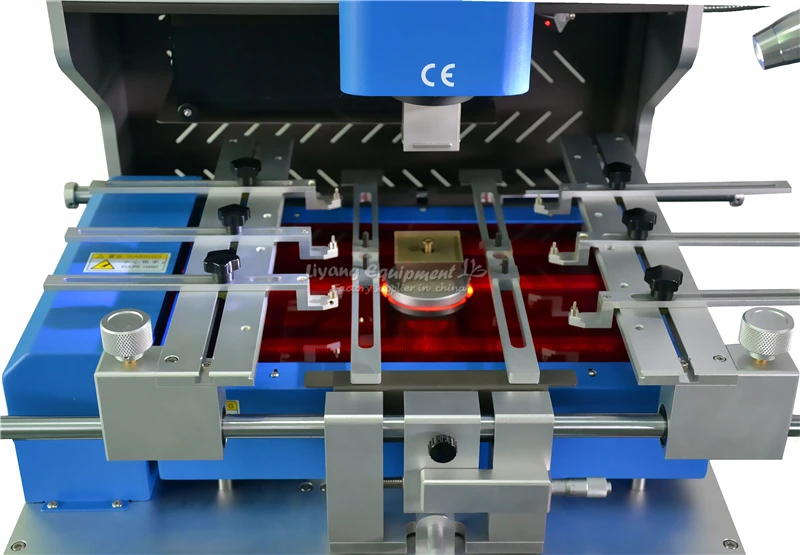

Независимая система контроля температуры с 3 зонами нагрева

1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно от верхней части

Компонент в нижней части печатной платы; Нижний ИК-нагрев, контроль температуры в пределах ± 1

8 сегментов контроля температуры независимо.Bga сварочный аппарат

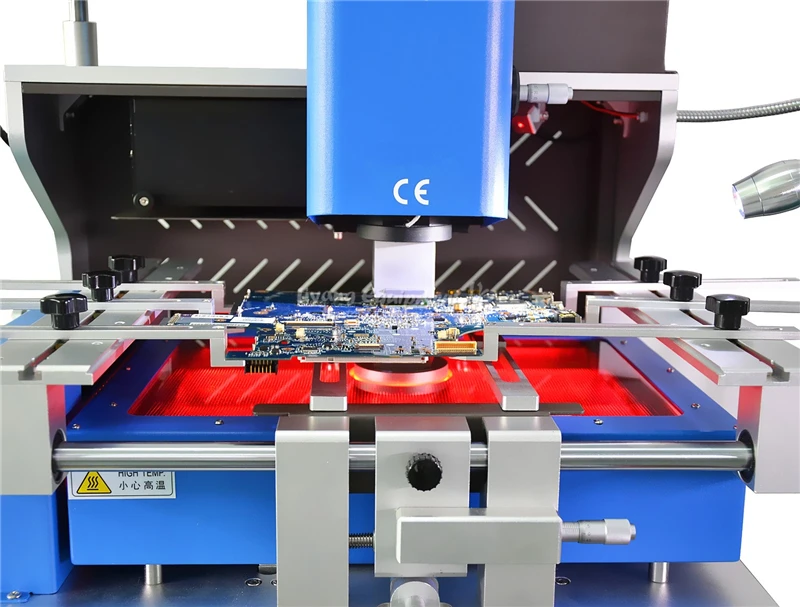

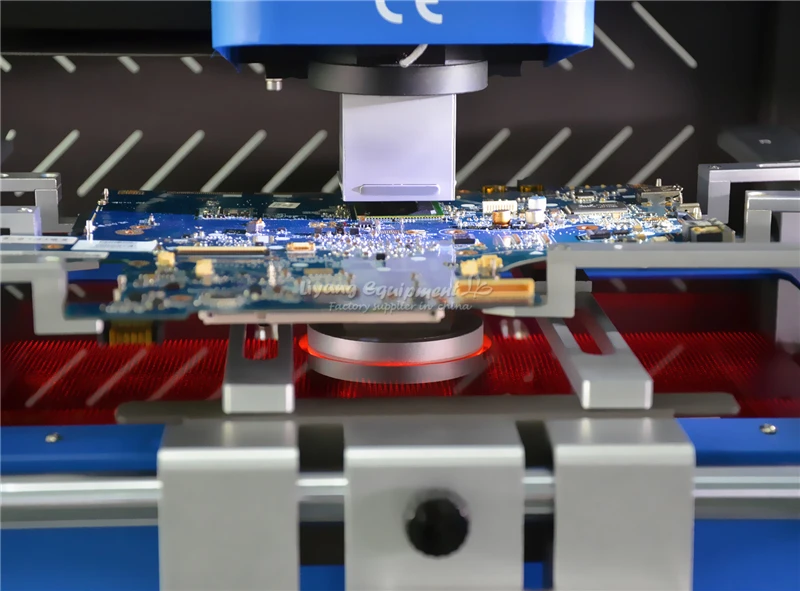

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева

Для нижней части печатной платы, чтобы избежать полной деформации печатной платы во время переработы, верхняя или Нижняя

Температурные зоны можно использовать отдельно и свободно сочетать энергию вверх и ниже

Нагревательный элемент. Bga сварочный аппарат

3. Принят Высокоточный к-тип термопары close-loop контроль иСамонастройка параметров PID

Система; Bga сварочный аппарат

4. Кривые температуры могут отображаться с функцией мгновенного анализа кривой и мульти-группой

Данные пользователя могут быть сохранены; Температура может быть протестирована точно через внешние измерения

Интерфейс, кривые можно анализировать, устанавливать и корректировать на сенсорном экране в любое время.

Точность оптическая система выравнивания

Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделения луча, усиления, уменьшения, тонкой регулировки и автофокуса с функцией автоматического разрешения цветовой аберрации

И регулировка яркости, Регулируемая контрастность изображения; Оснащен 15 "высокой четкостью

ЖК-дисплей монитора.

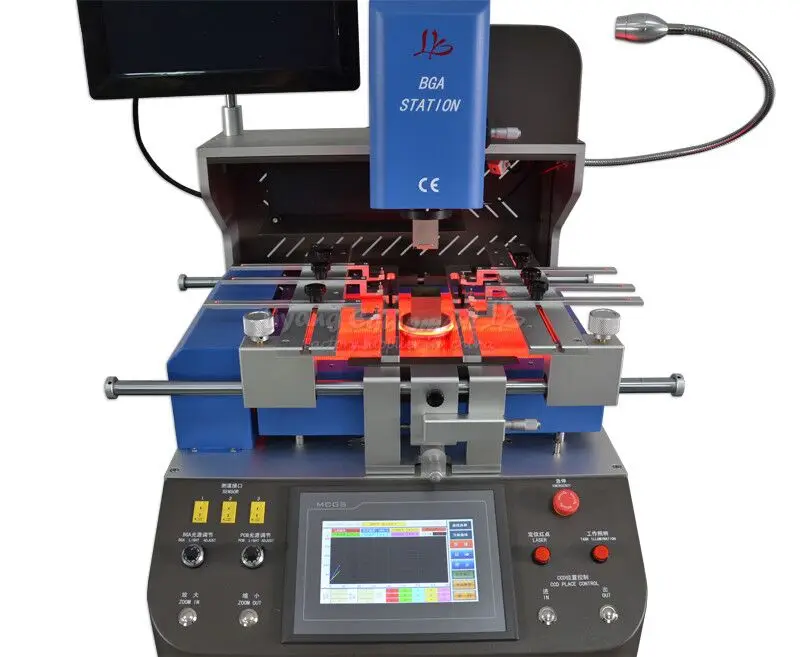

 Многофункциональная и гуманизированная операционная система

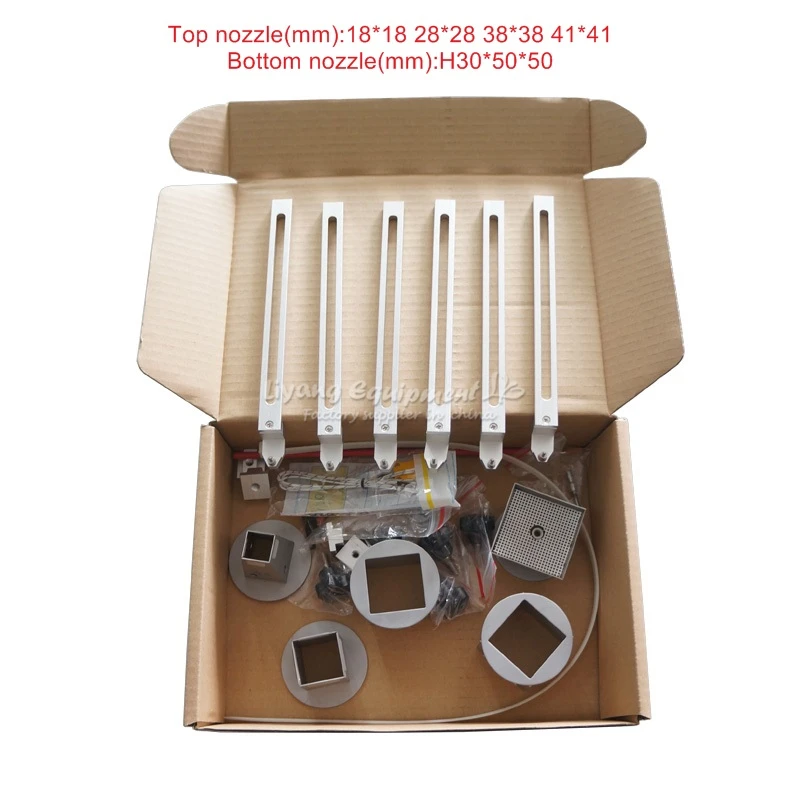

1. Использование интерфейса HD touch human-machine; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать на 360 градусов для легкой установки и замены.

2.X,Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ± 0,01 мм.

 Более высокий уровень безопасности функция защиты от перегрузки

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В чехол температурного режима схема может автоматически отключаться с двойной защитой от перегрева.

Температурный параметр с защитой паролем для предотвращения любых изменений. Bga сварочного аппарата.
