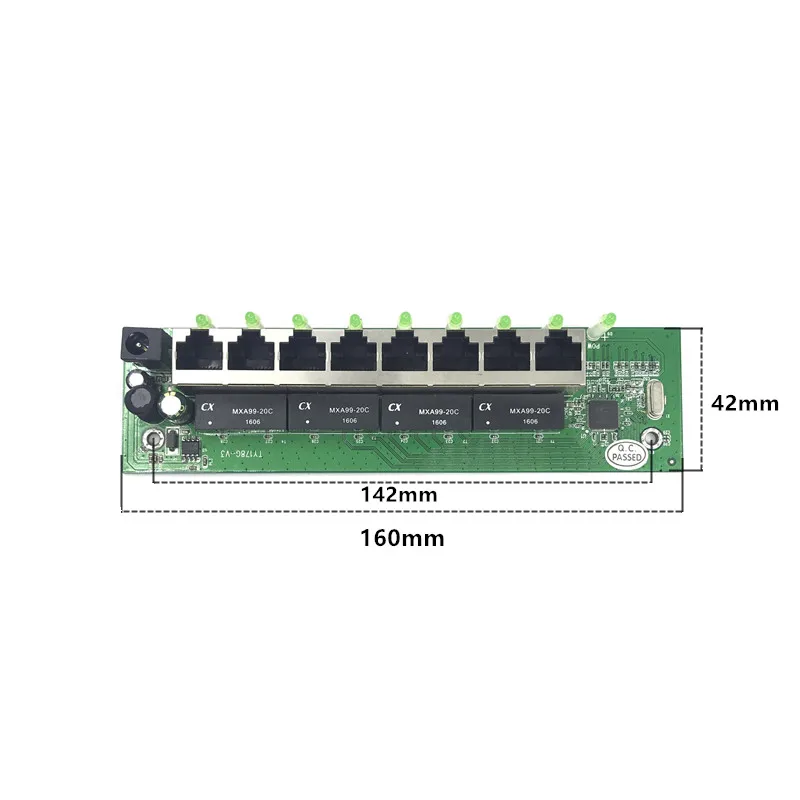

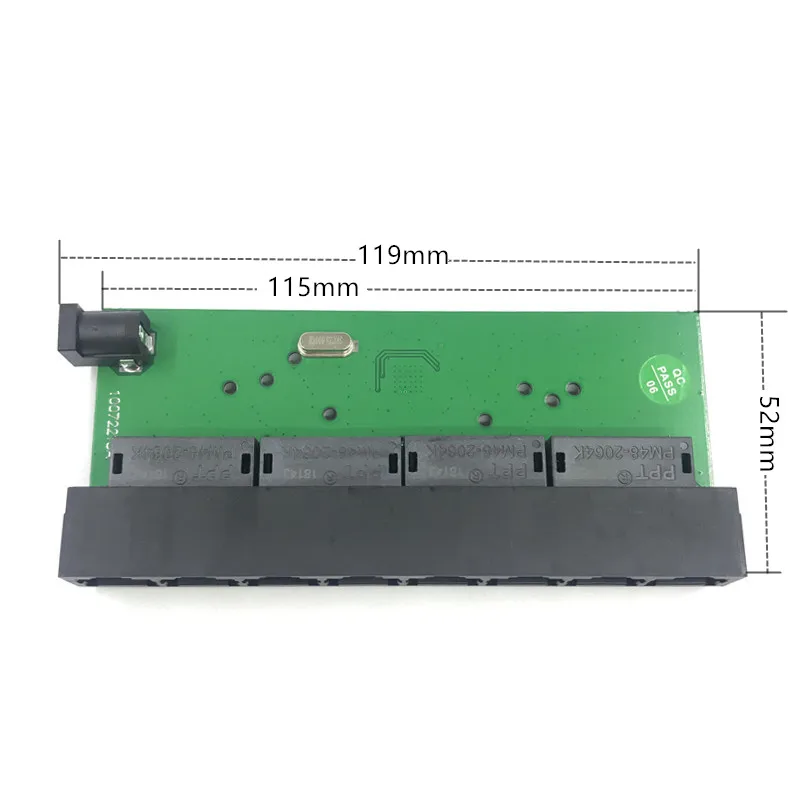

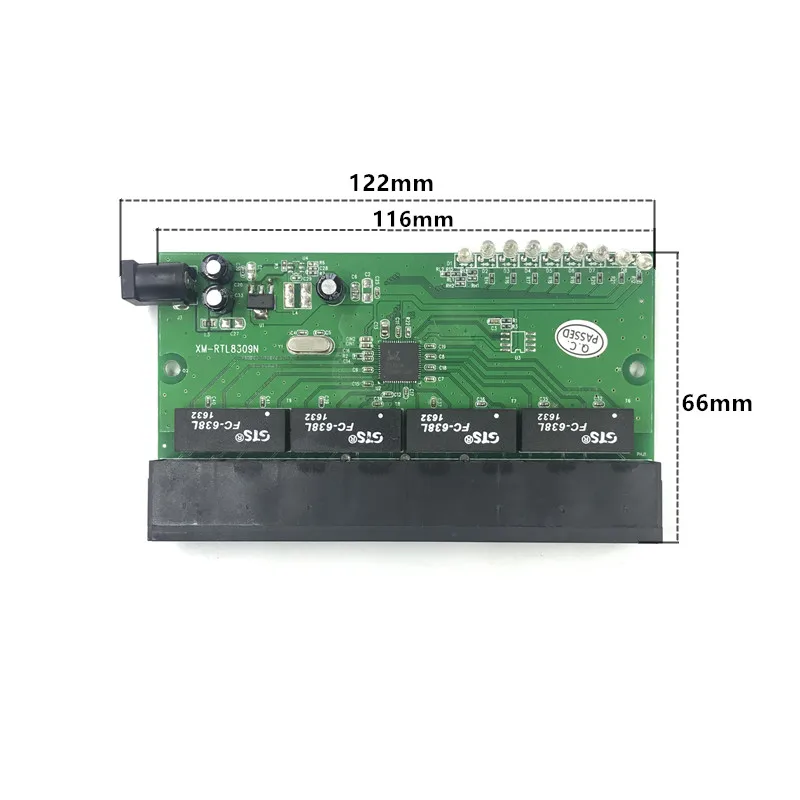

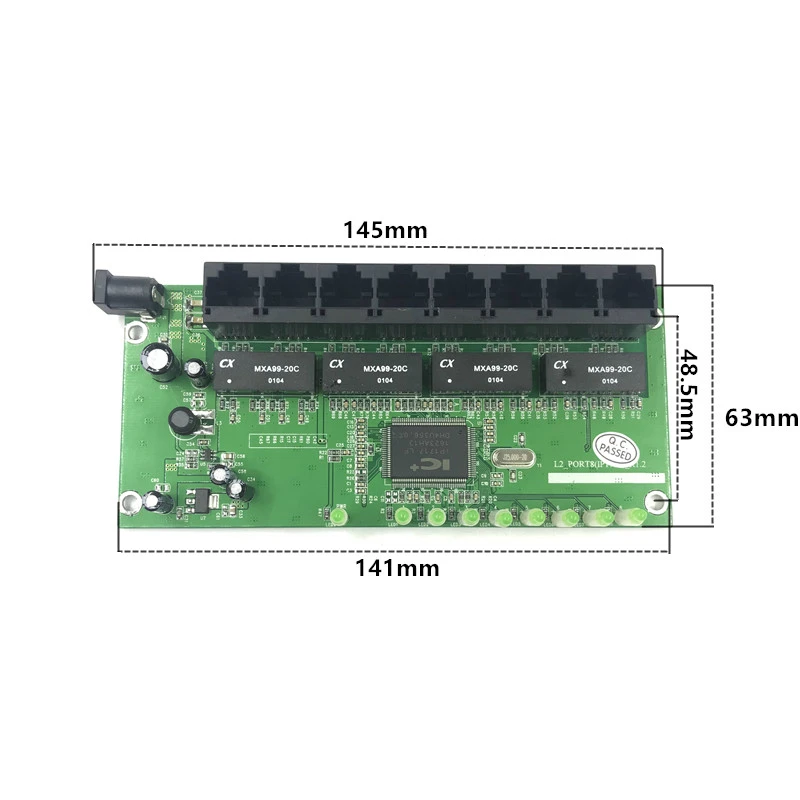

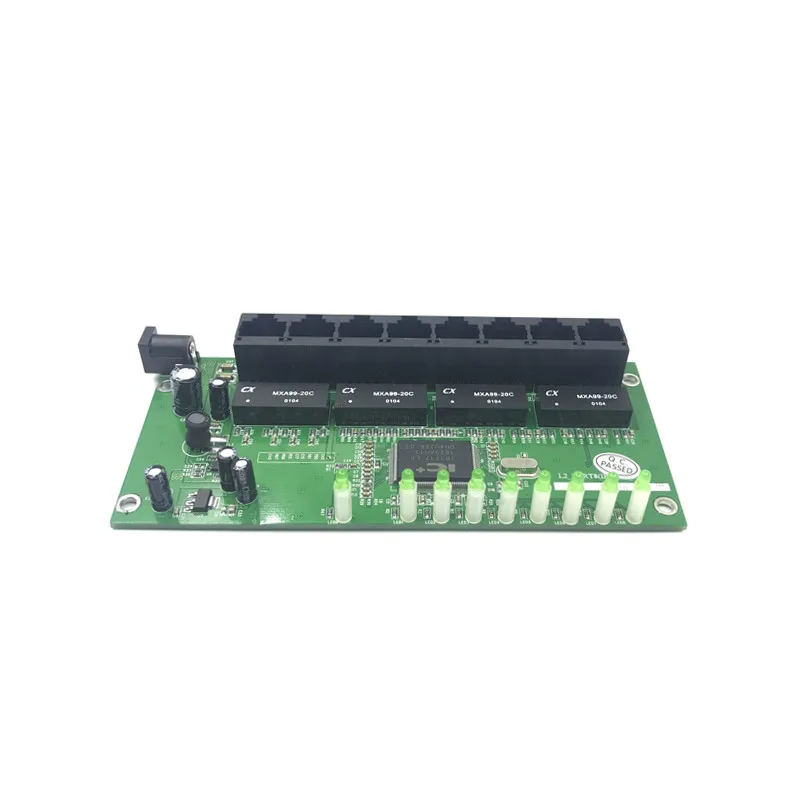

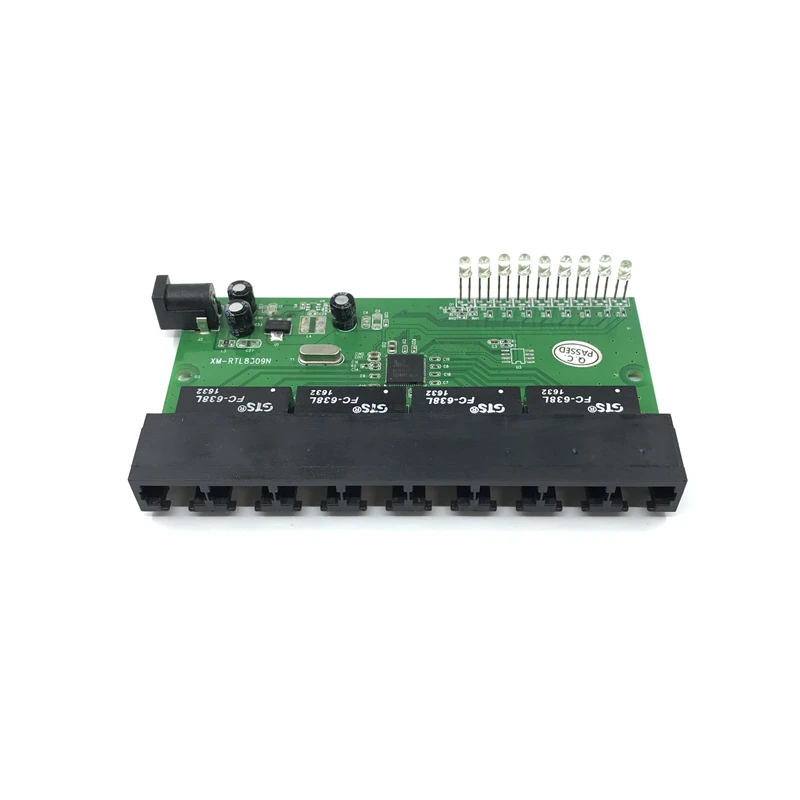

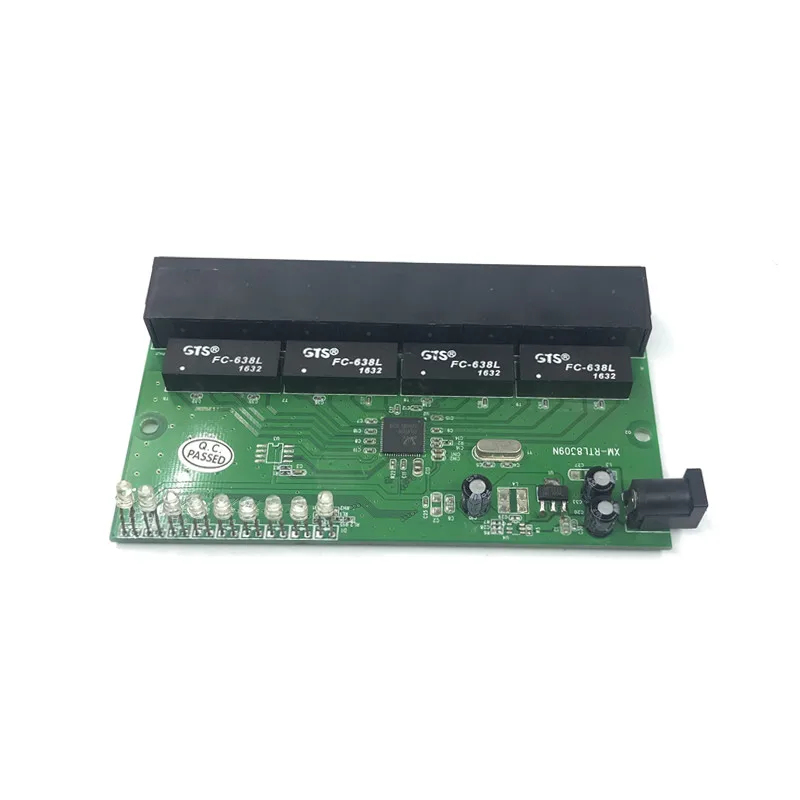

OEM Прямая поставка с завода миниатюрный Быстрый 10 / 100 Мбит/с 8-портовый Ethernet

OEM Прямая поставка с завода миниатюрный Быстрый 10 / 100 Мбит/с 8-портовый Ethernet

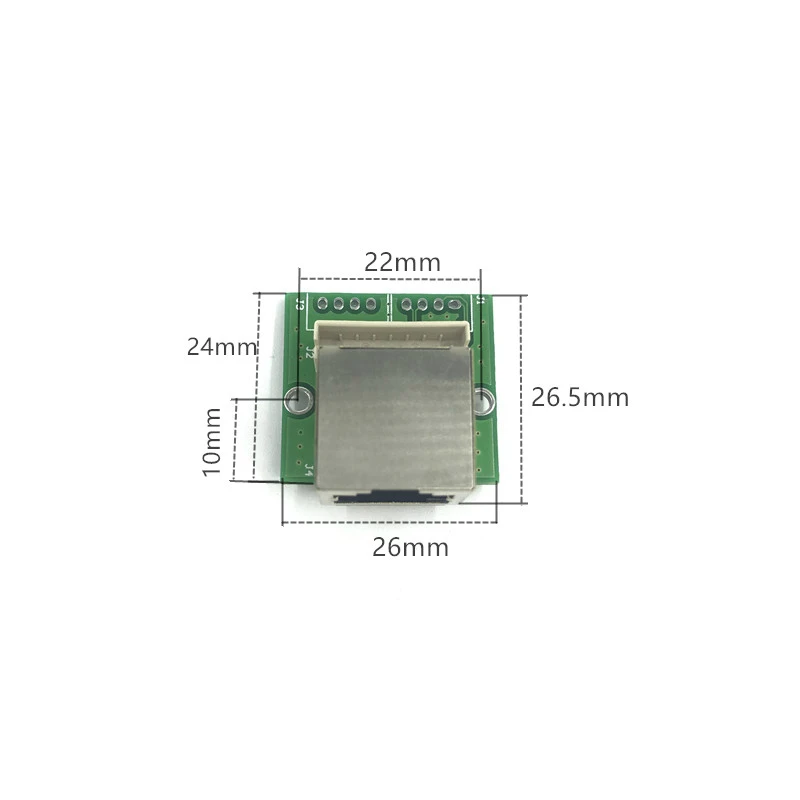

Мини 2 порта Ethernet сетевой коммутатор

1 2 rj45 + 1 * 8-контактный головка порт

На возраст от 2 до 10/100 Мбит/с

3 PCBA Размер: 65x54x15мм

Штепсельные Вилки 4 n play

5 Входное напряжение постоянного тока 5-7,5 v

Высокопроизводительный устройство работающее от прикуривателя с 2 портами 10/100 Мбит/с Ethernet-коммутатор. Он обеспечивает простое сетевое подключение к вашей рабочей группе или серверу, простоту подключения и воспроизведения, гибкую неблокирующую архитектуру, пользователи могут быть освобождены от ограничений полосы пропускания и медиа-сетей.

2 порта 10/100 Мбит/с Ethernet-коммутатор pcba, каждый порт для поддержки функции автоматического согласования. Для широкополосного доступа Локальная вычислительная сеть коммуникации, он обеспечивает экономичную, практичный, экономичный 10/100 Мбит/с, И он подключается к каждому конечному пользователю локальной сети, чтобы обеспечить стабильную производительность и высокую скорость передачи данных, каждый порт поддерживает режим store-And-forward, он может эффективно изолировать штормы трансляции, Уменьшение ошибки в пакете и неправильного пакета, чтобы избежать перегрузки сети и коллизии.

Модуль переключателя обеспечивает полудуплексное управление потоком и полнодуплексный режим обратного давления на всех портах, он может улучшить пропускную способность сервера и совместимость с сетевым протоколом. Кроме того, светодиодный индикатор для диагностики рабочего состояния каждого порта и всей системы, этот переключатель энергосбережения и охраны окружающей среды.

Коммутационная плата, предназначенная для расширения данных, расширения кабелей, преобразования данных в Ethernet, изысканный внешний дизайн Mini, очень любимые отечественные и зарубежные клиенты

Соответствует стандартам IEEE 802,3 и IEEE 802.3u

Выходной интерфейс для 2 имеют желтый и зеленый свет RJ45 и 8-контактный разъем заголовка

Для детей возрастом от 3 до 10/100 Мбит/с Автоматическое согласование портов Поддержка Auto-MDI/MDIX

Поддержка управления потоком IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима на всех портах

Неблокирующая коммутационная архитектура, которая вперед и фильтровать пакеты на скорости провода для максимальной пропускной способности

Поддержка mac-адреса автоматического обучения и автоматического старения

Светодиодный индикатор для контроля мощности, связи/активности

Мини кабель размер дизайн, PCBA Размер: 65x54x15 мм

Внешнего источника Вход питания постоянного тока в диапазоне 5-7,5 V

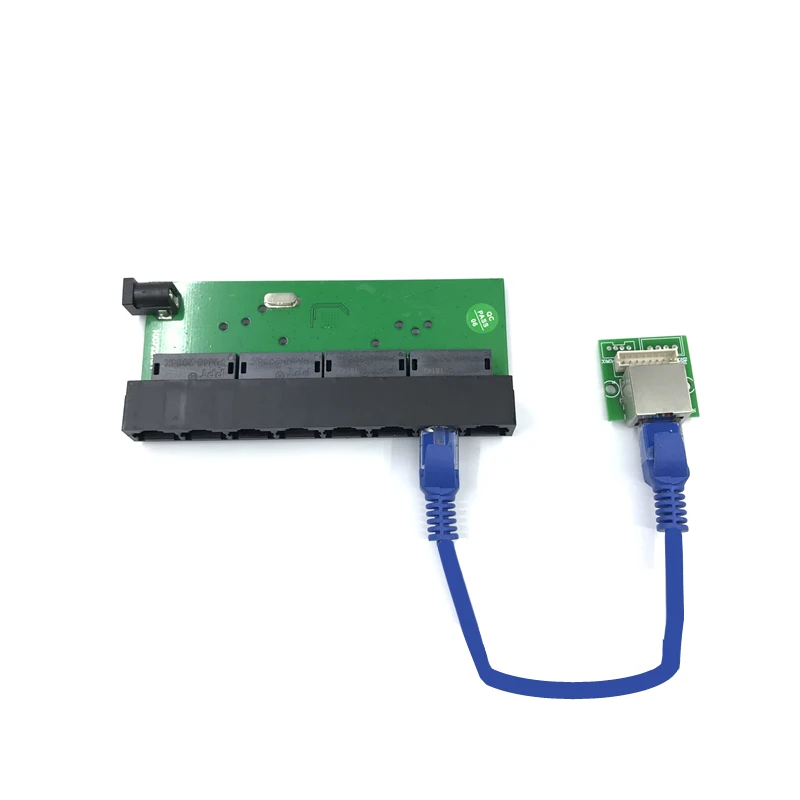

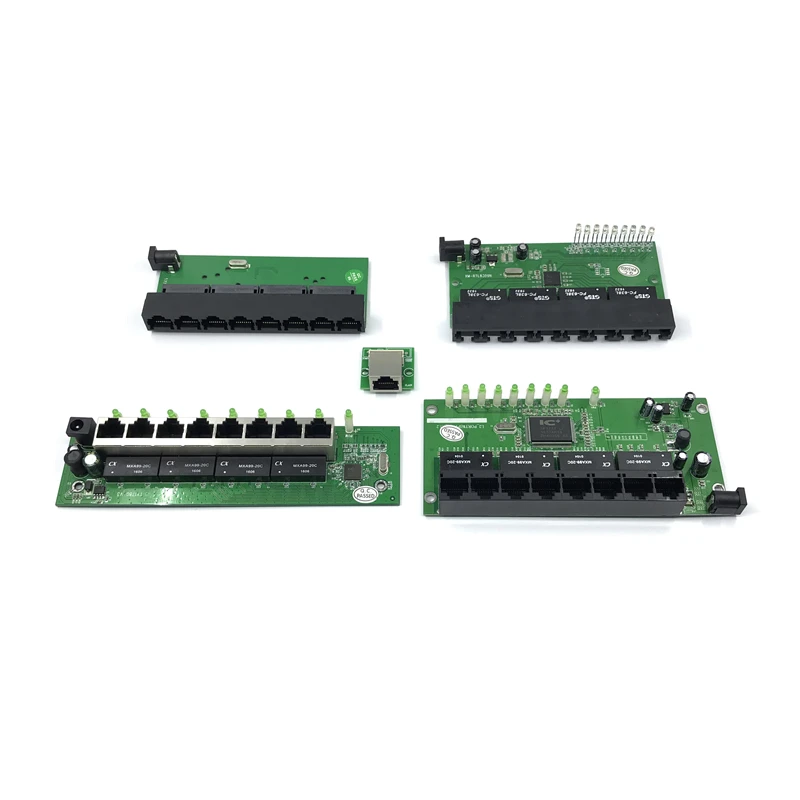

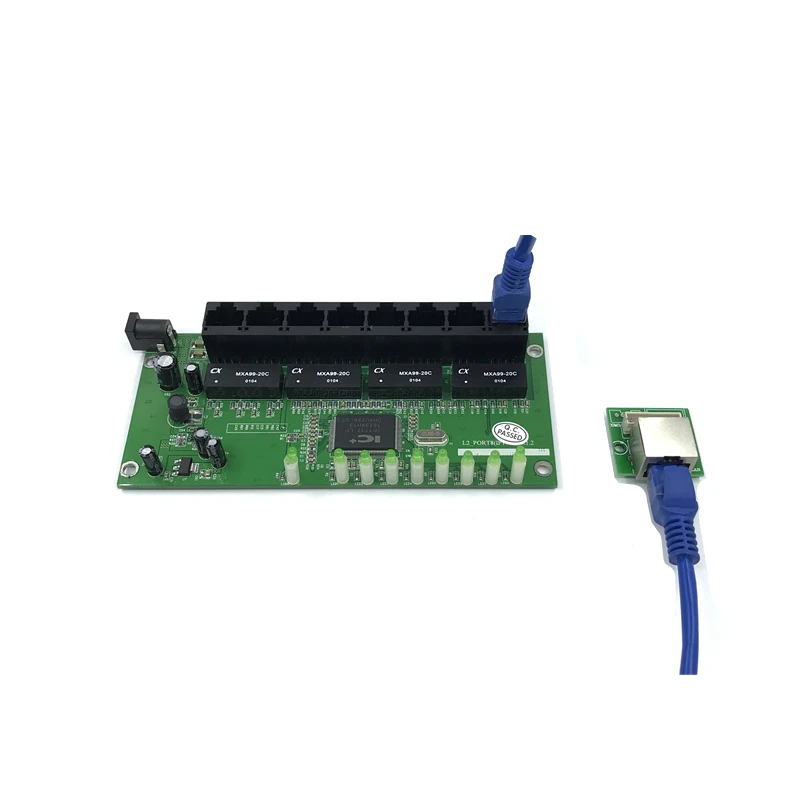

OEM/ODM, высокопроизводительные кабельные коробки Ethernet Переключатель платы

8 штыревой разъёмОпределение: 1 RX + 2 RX- 3 TX + 4 NC 5 NC 6TX- 7 NC 8 NC

DC Мощность ВходРазрешение:1 DC + 2 DC-

Выход сигнала 8pin заголовокVSRJ45 pin-код

8pinЗаголовок VS RJ45 pin-код

1 RX + VS 1 RX +

2 RX- VS 2 RX-

3 TX + VS 3 TX +

4 NC VS 4 NC

5 NC VS 5 NC

6 TX- VS 6 TX-

7 NC VS 7 NC

8 NC VS 8 NC

На следующей схеме и таблицах показаны стандартные RJ-45 сосудов/соединителей и их контактных назначений.

RJ-45 контактный разъем назначения

Контактные данные

Media прямая Интерфейс сигнала

1

Rx + (получение)

2

Rx - (получение)

3

Tx + (передача)

4

Не б/у

5

Не б/у

6

Tx - (передача)

7

Не б/у

8

Не б/у
