Источник радиочастотного сигналаV5.0-ADF4355Руководство по эксплуатации

Введение

1Рабочий диапазон частот (Частотный диапазон):ADF4355V5.0 (54 МГц-6,8 ГГц)

2Ступенчатая частота (Шаг):1 кГц

3Стабильность локального осциллятора:0.1PPM

4、 Источник питания (Мощность):9-12 В

5Размер:W * H * D = 82,8*28,8*108 мм Размер: W * H * D = 82,8*28,8*108 мм

6、 Вес: Не более чем200ГраммВес: менее 200 г

7、OLEDДисплей, ключевой операционный интерфейс, ременьUSBИнтерфейс(Предоставление протоколов связи)

Корпус:9 вАдаптер питания,SMA-Q9ЛинияАксессуар "12В адаптер

Описание выходного диапазона

Выходной портRFOUTA +、RFOUTA-Для дифференциального выходного порта, Частотный диапазон:54 МГц-6,8 ГГц

Эксплуатация

1、S1: Правый курсор

S2: Вычитание номера курсора

S3: Подтвердите (после изменения данных нужно нажать кнопку подтверждения)

S4: Добавление номера курсора

S5: Левый курсор

Каждый раз, когда вам нужно изменить выходную частоту или исправить выходную мощность, следует нажатьS1ИлиS5Чтобы перейти в изменяемое состояние. Когда курсор находится первым в столбце (последним), нажмите внизS1(S5) Вы можете перейти к другой колонне ..

2Описание передней панели

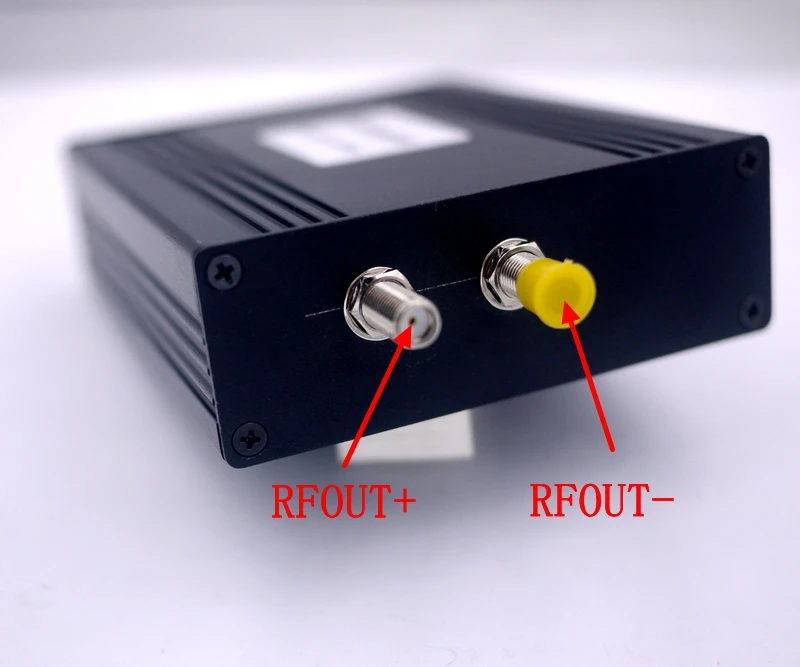

3Описание задней панели

RFOUT +ИВыход-Дифференциальный выходной интерфейс, частотный диапазон54 м-6,8 ГГц

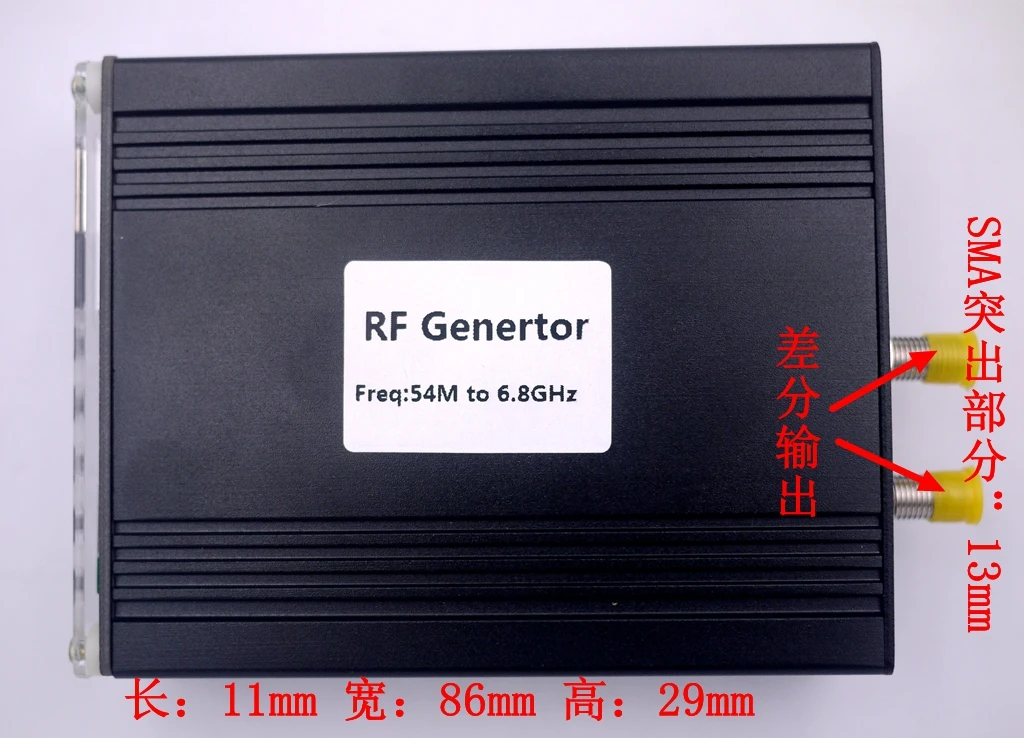

4Описание размера

Назначение

Потому что он маленький, легкий и легко переносится., на месте калибровки промышленных автоматических приборов поля может быть осуществлен.. Капитальный ремонт и обеспечить точный источник сигнала для наружного измерения.

Два развития, протокол связи последовательного порта

Общая структура протокола источника радиочастотного сигнала принимает режим командной линии, скорость передачи данных115200bps, ОтПКОформите заказ, локальное выполнение, затем результат возвращаетсяПКМашина, команды ограничиваются строчными буквамиA ~ z, Номер0 ~ 9Каждая команда заканчивается новым символом (шестигранное представление"0x0a"),ПКМаксимальная общая длина команды15Символ (содержит0x0a).

DDSКоманды связи модуля серии содержат три типа команд:wКоманда,rКоманда,cКоманда.

МДКоманда: чтение номера версии

ПКМашина для волос«Изд + 0x0a»,Модель обратного станка, результат:ADF4355(Форматы данных модели машины, возвращенные примечаниями, всеASCIIФормат символов,Не нужно осуждать модель, Просто покажите это.Ок).

WfcКоманда: установить значение частоты

Формат:Wfcxxxxxxxxxxxx + 0x0a, Общий16Байт;

Среди"C"Значение канала,C = 0: Канал записи1Значение частоты; C = 1:Канал записи2Значение частоты;

Среди"Xxxxxxxxxx"Изготовитель:12Частотные значения представлены числами, такими как:

Wf0: Запись данных в канал1;
