  Обратите внимание: У нас есть документы на большинство товаров в нашем магазине, Если вам это нужно, свяжитесь с нами:)

1. Описание:

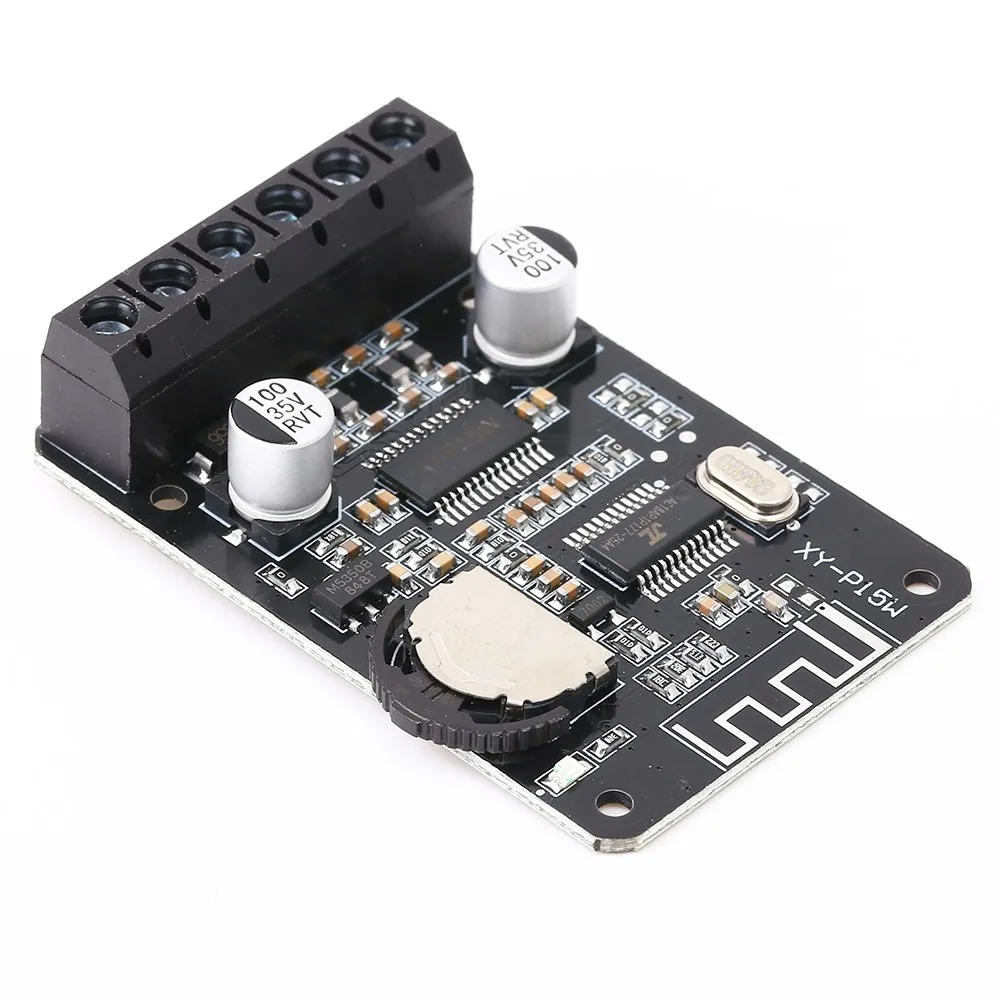

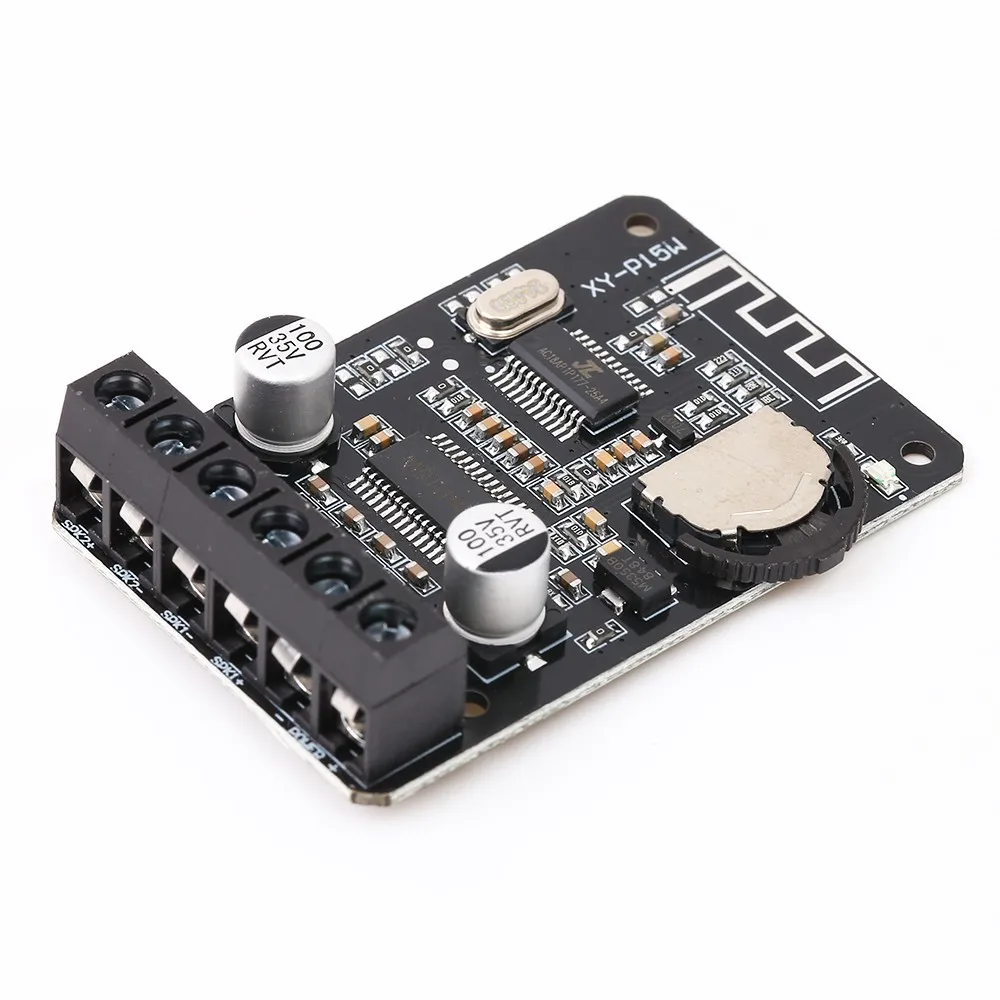

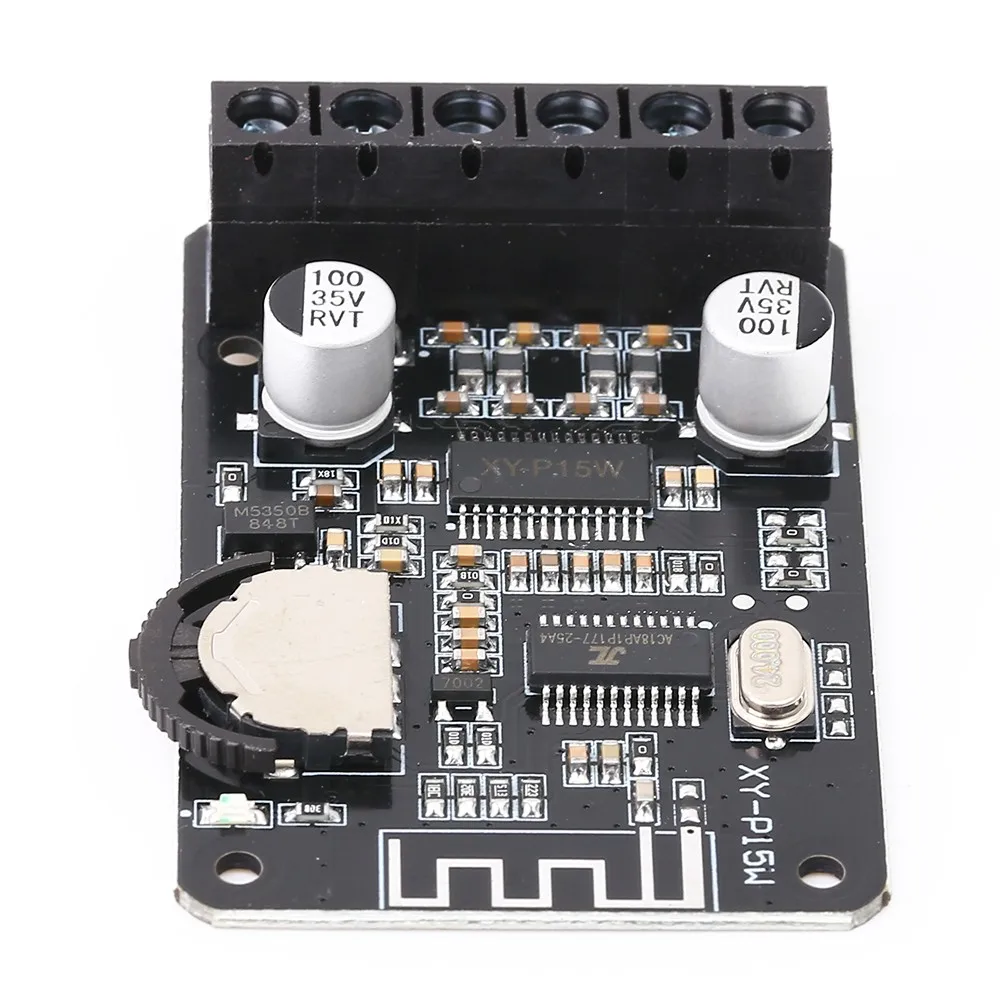

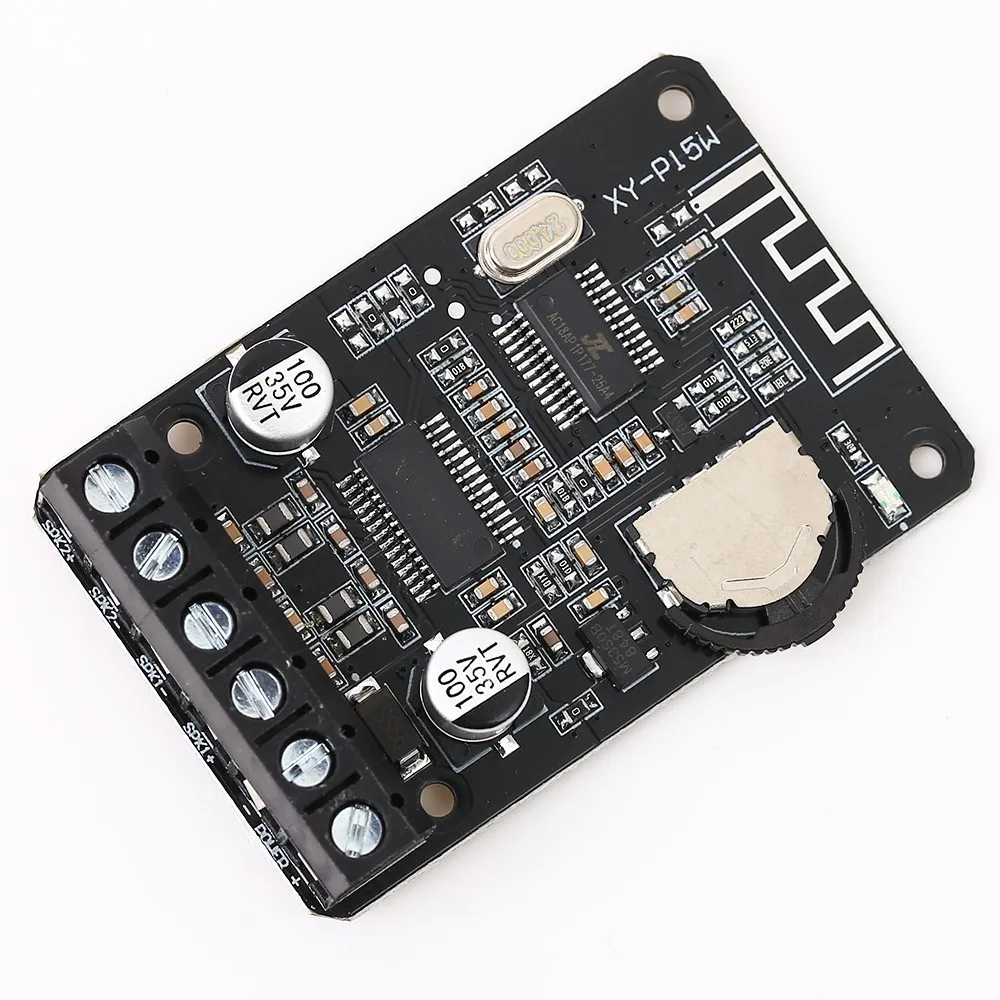

XY-P15W-это мощный стерео bluetooth-аудио модуль. Двухканальный аудиовыход. Встроенный модуль усилителя, поэтому он может подключаться к громкоговорителю напрямую. Идеально подходит для беспроводных bluetooth-динамиков и транспондеров DIY.

2. Особенности:

1>. Диапазон рабочего напряжения в ширину

2>. Применимо несколько типов динамиков

3>. Регулировка ручки

4>. Поддержка защиты обратного соединения

5>. Поддержка защиты от короткого замыкания

6>. Самовосстанавливающаяся защита от перегрева

3. Параметры:

1>. Название продукта: XY-P15W стерео Bluetooth усилитель мощности

2>. Модель: XY-P15W

3>. Рабочее напряжение: 8-24 В постоянного тока

4>. Расстояние связи: 15 метров (макс.)

5>. Канал: двухканальный

6>. Выходная мощность (при 1 кГц):

6,1>. Выходная мощность 16 Вт * 2 при 12 В 4 Ом

6,2>. Выходная мощность 10 Вт * 2 при 12 В 8 Ом

6,3>. Выход мощность 15 Вт * 2 на 16V 4ohm

6,4>. Выходная мощность 20 Вт * 2 при 20 в 4 Ом

6,5>. Выход мощность 30 Вт * 2 на 24V 4ohm (нужно добавить дополнительные теплоотвод!)

7> спикер (30 Вт ~ 150 В):

7,1>.4ohm на 8V ~ 12V

7,2>.8 Ом при 8 В ~ 24 В

7,3>.16 Ом при 8 В ~ 24 В

8>. Рабочая температура:-40 ℃ ~ 85 ℃

9>. Рабочая влажность: 0% ~ 95% относительной влажности

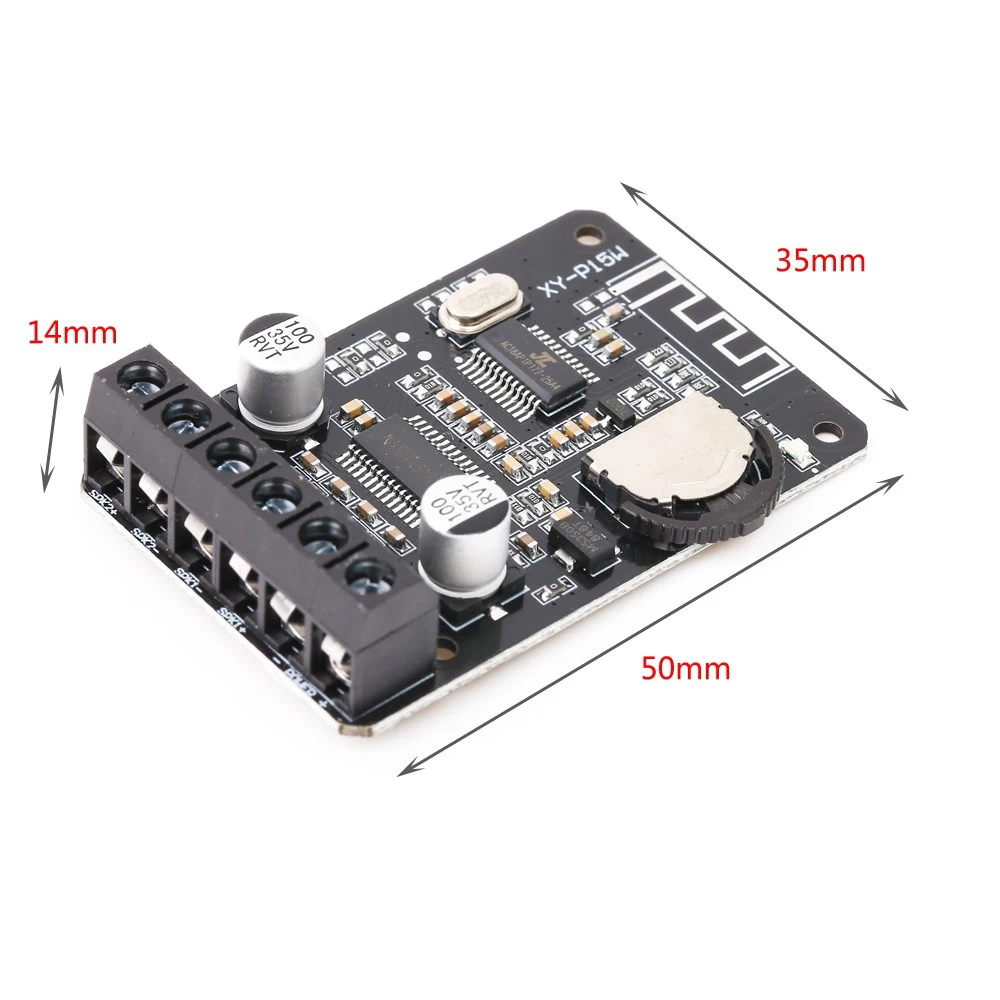

10>. Размер модуля: 50*35*14 мм

4. Используйте шаги:

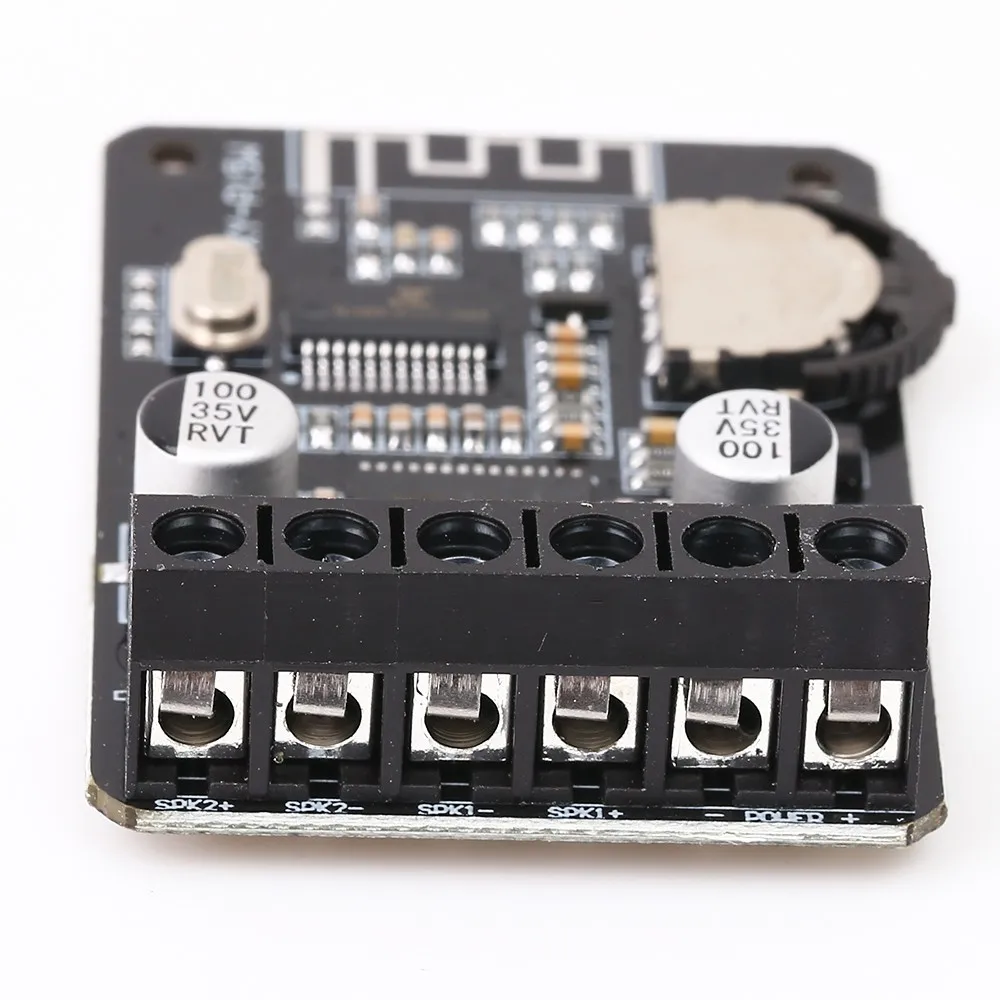

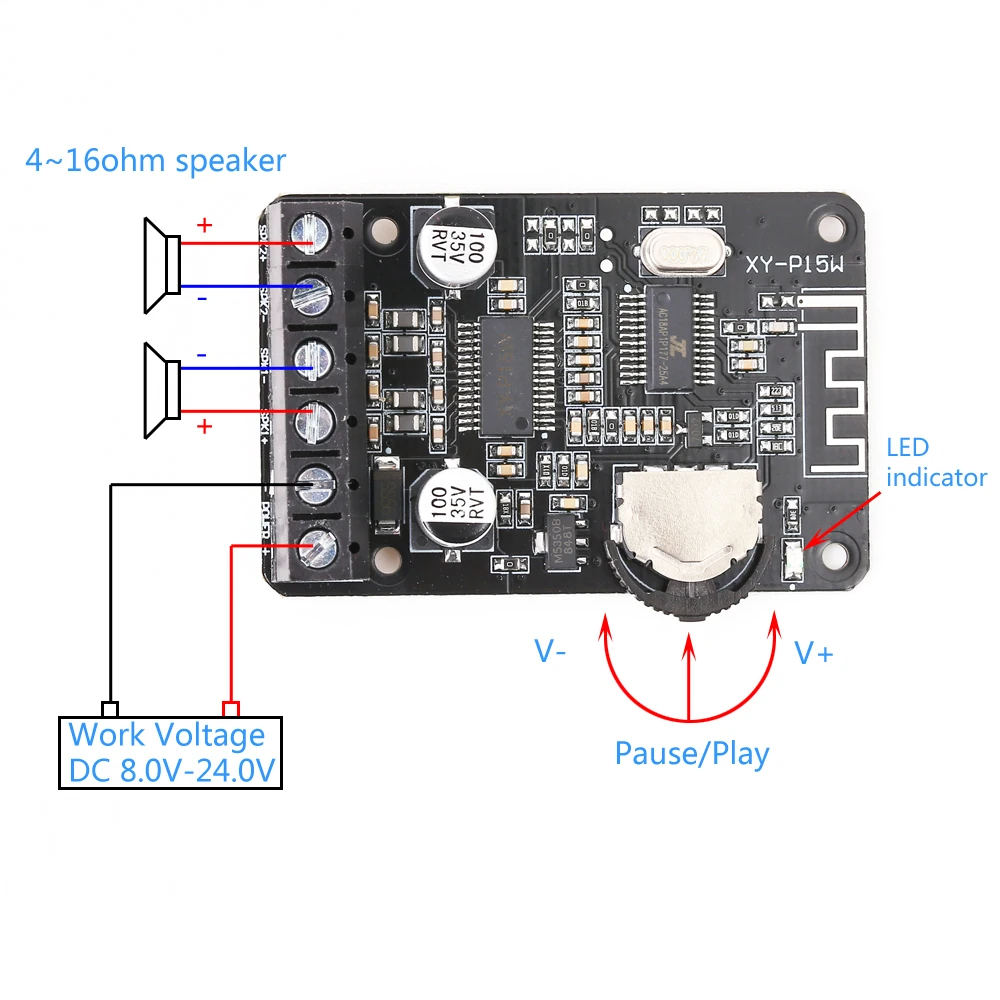

1>. Выберите правильный динамик и подключите, как показано на схеме подключения.

2>. Подключите к правильному источнику питания от входного терминала. Светодиодный индикатор будет мигать, и это означает, что модуль входит в режим сопряжения. А затем говорить Быстрый голос, и это означает, что модуль ожидает сопряжения.

3>. Включите Bluetooth в телефоне.

4>. Выберите устройство Bluetooth 'XY-P15W' в списке устройств Bluetooth.

5>. Светодиодный индикатор будет продолжать включаться, и это означает, что модуль успешно подключен и ожидает воспроизведения.

6>. Модуль будет воспроизводить музыку после выбора музыки в телефоне. Светодиодный индикатор будет медленно мигать.

7>. Нажмите потенциометр шестерни для паузы/воспроизведения. Поверните направо, чтобы увеличить громкость и повернуть налево, чтобы уменьшить громкость.

8>. Модуль будет говорить Быстрый голос при отключении.

5. Применение:

1>. Модифицированный динамик

2>. Усилитель оборудования

3>. Автомобильное bluetooth-устройство

6. Примечание:

1>. Плата усилителя мощности должна быть как можно дальше от сигнала WIFI (роутера) во избежание помех сигнала.

2>. Рекомендуемое напряжение питания постоянного тока 8 ~ 24 В. Модуль будет поврежден, если Входное напряжение более 26 В.

3>. Входное напряжение не может превышать 12 В при подключении 4ом динамика.

4>. Входное напряжение не может превышать 24 В при подключении динамика 8 Ом.

5>. Рекомендуется использовать источник питания на 2 А или выше.

6>. Необходимо добавить дополнительный радиатор, Если выходная мощность более 20 Вт * 2.

7>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

8>. Рекомендуется использовать динамик выше 30 Вт, чтобы избежать повреждения динамика.

9>. Перед использованием снимите защитную пленку с акриловой доски.

10>. Перед использованием ознакомьтесь с руководством и описанием.

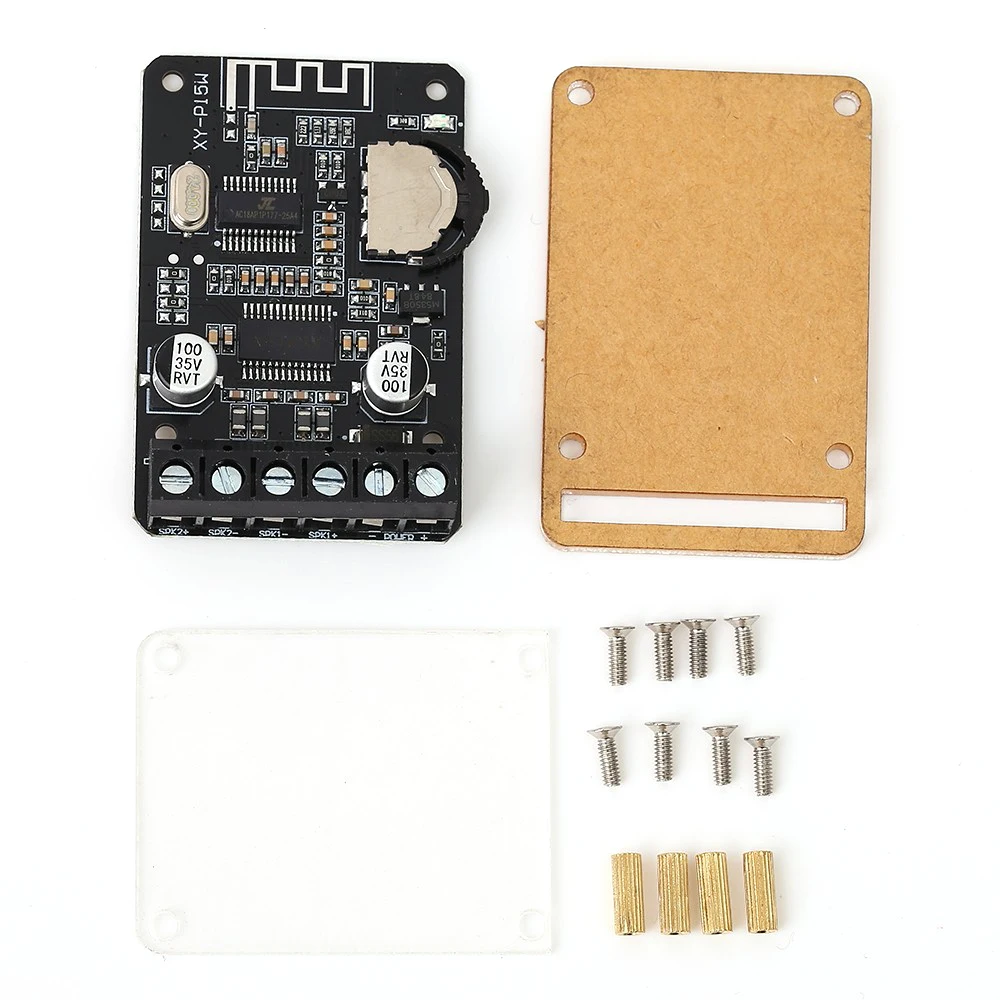

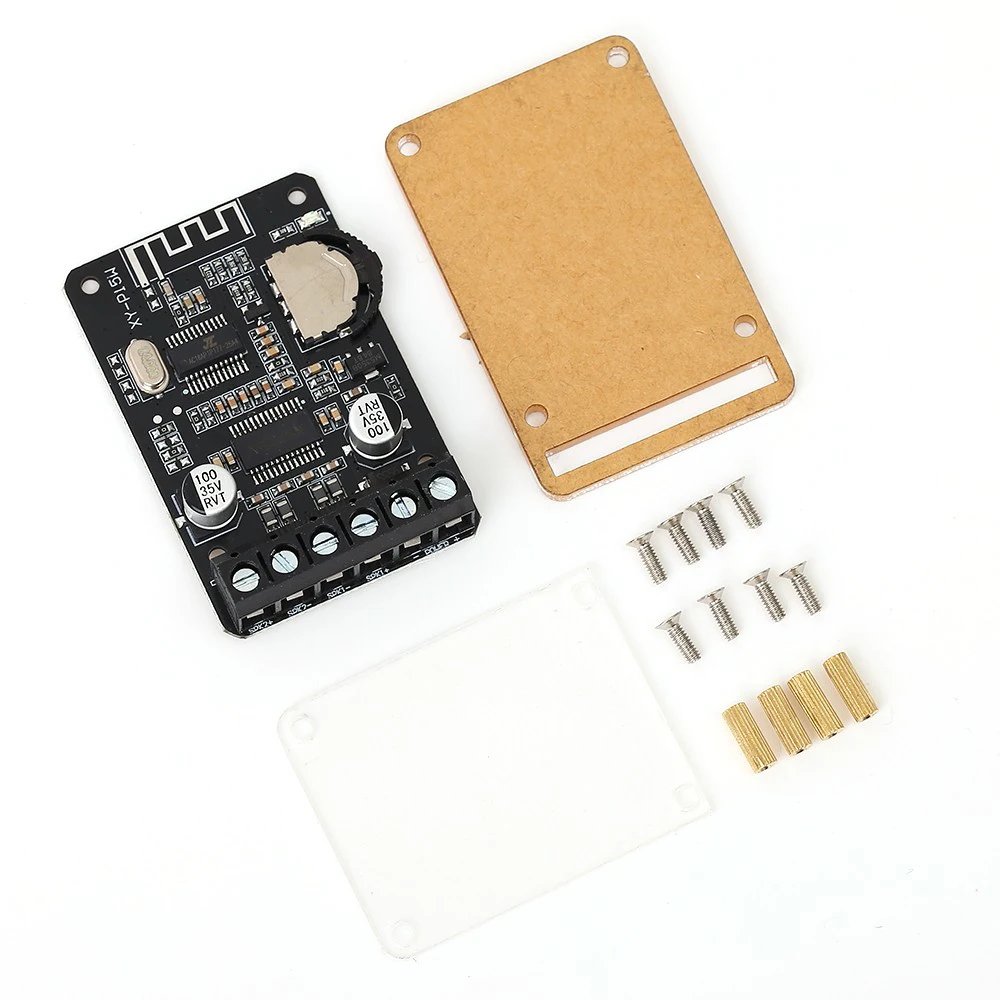

7. Посылка:

1>.1 шт. XY-P15W стерео Bluetooth усилитель мощности

2>.2 шт акриловый корпус

3>.4 шт. медная колонна

4>.8 шт винт
