USB понижающий модуль питания DC 5 В до 3 В/9 В/12 В/24 ЖК дисплей Регулируемый

USB понижающий модуль питания DC 5 В до 3 В/9 В/12 В/24 ЖК дисплей Регулируемый

1. Описание:

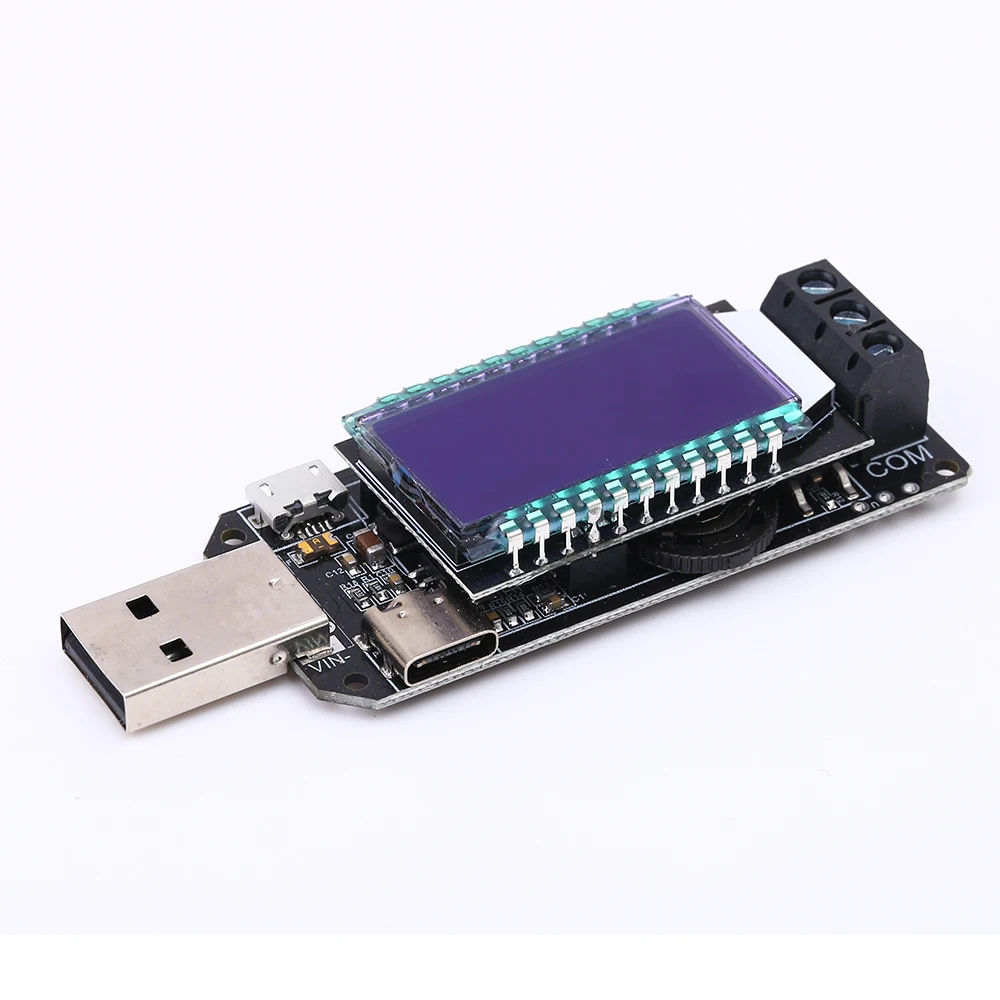

XY-DUPH-это инструмент со встроенным Повышающий Модуль источника питания и многофункциональный амперметр напряжения и модуль отображения температуры.

В режиме «per' work» он может использоваться как Повышающий Модуль источника питания. он может конвертировать в постоянный ток 3,5 В ~ 12 В в постоянный ток 1,0 В ~ 24 В и мощность составляет около 2 Вт ~ 3 Вт.

В режиме работы «vah» он может использоваться в качестве многофункционального амперметра напряжения. Его можно использовать для измерения напряжения, тока, мощности, емкости аккумулятора, времени разрядки.

Он также может отображать температуру в реальном времени в обоих режимах работы.

Это очень подходит для технических инженеров для разработки, отладки приборов, послепродажного обслуживания путешествий инженеров и т. д.

2. Особенности:

1>. Двойная операционная система

2>. Поддержка выходной мощности

3>. Поддержка функции тестирования мощности

4>. Поддержка отображения температуры в реальном времени

5>. Поддержка защиты от превышения мощности

6>. Поддержка защиты от низкого напряжения

7>. Поддержка защиты от перегрузки по току

8>. ЖК-дисплей высокой четкости

9>. Автоматическая калибровка

10>. Многопараметрический одновременный дисплей

11>. Поддержка режима энергосбережения

12>. Три способа ввода напряжения

13>. Поддержка калибровки напряжения и тока

14>. Параметры регулировки потенциометра шестерни, более практичные и удобные

3. Параметры:

1>. Название продукта: XY-DUPH повышающий понижающий преобразователь Вольтметр Амперметр;

2>. Модель: XY-DUPH;

3>. Рабочее напряжение: 3,5 В-12 В постоянного тока;

4>. Выходное напряжение: постоянный ток 1,0-24 В;

5>. Выходная мощность: 3 Вт (макс.);

Максимальная выходная мощность в пределах 2 Вт при выходе постоянного тока 1,2 В ~ 2 В;

Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 20 В;

Максимальная выходная мощность в пределах 2,5 Вт при выходе постоянного тока 20 В ~ 24 В;

6>. Точность выходного напряжения: +/-0.5%

7>. Точность выходного напряжения: +/-1%

8>. Диапазон измерения напряжения: постоянный ток 0 ~ 35 в

9>. Диапазон измерения тока: 0 ~ 3A

10>. Диапазон измерения мощности: 0 ~ 110 Вт

11>. Диапазон емкости батареи: 0 ~ 9999Ah

12>. Время разрядки: 0 ~ 100 часов

13>. Измерение температуры:-20 ℃ ~ 70 ℃

14>. Рабочая температура:-40 ℃ ~ 85 ℃;

15>. Рабочая влажность: 0% ~ 95% относительной влажности;

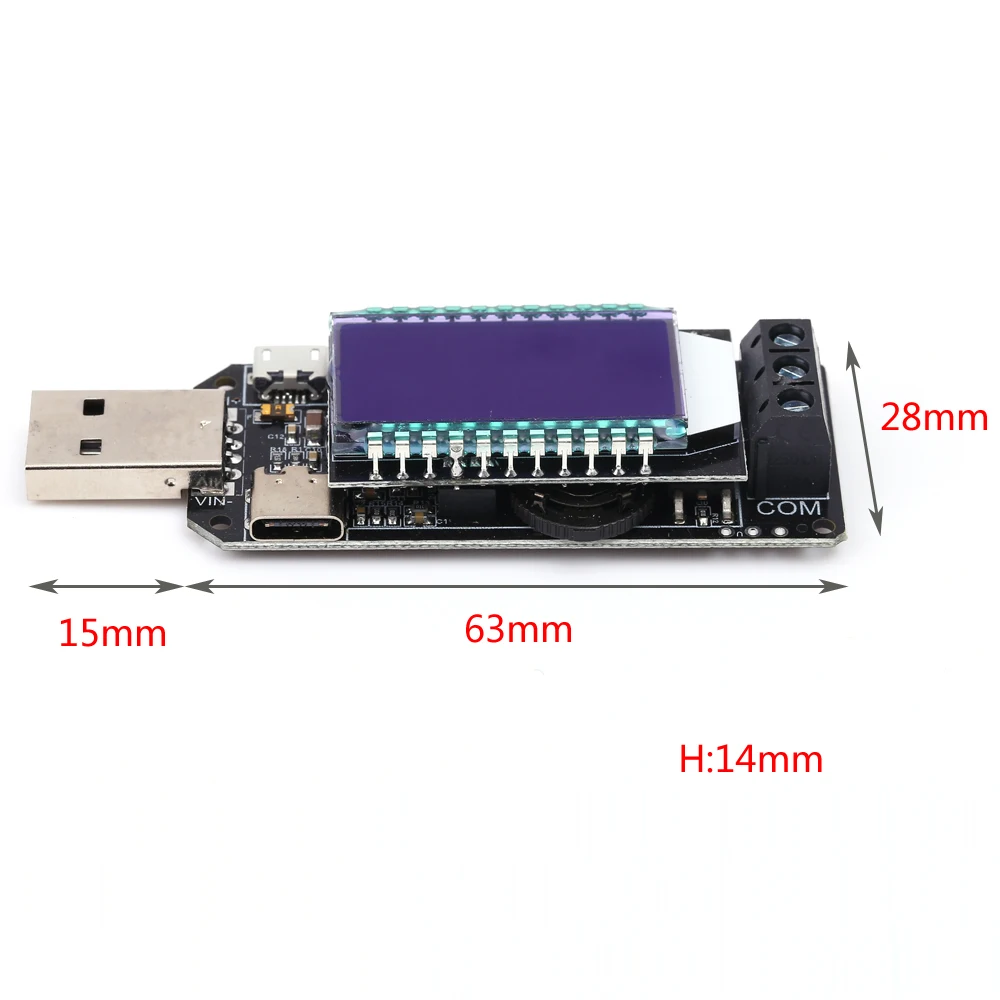

16>. Размер: 78*28*14 мм;

4. Переключение режима:

1>. XY-DUPH использует потенциометр шестерни для регулировки параметров. Пресс используется как «Вкл/Выкл». Поворот влево используется как «вверх». Поворот вправо используется как «вниз».

2>. По умолчанию используется режим вывода мощности;

3> удерживайте нажатие потенциометра в течение 10 секунд для переключения режима;

4>. При удалении питания модуль может запоминать текущий режим работы. Работа по умолчанию будет одинаковым режимом при включении в следующий раз.

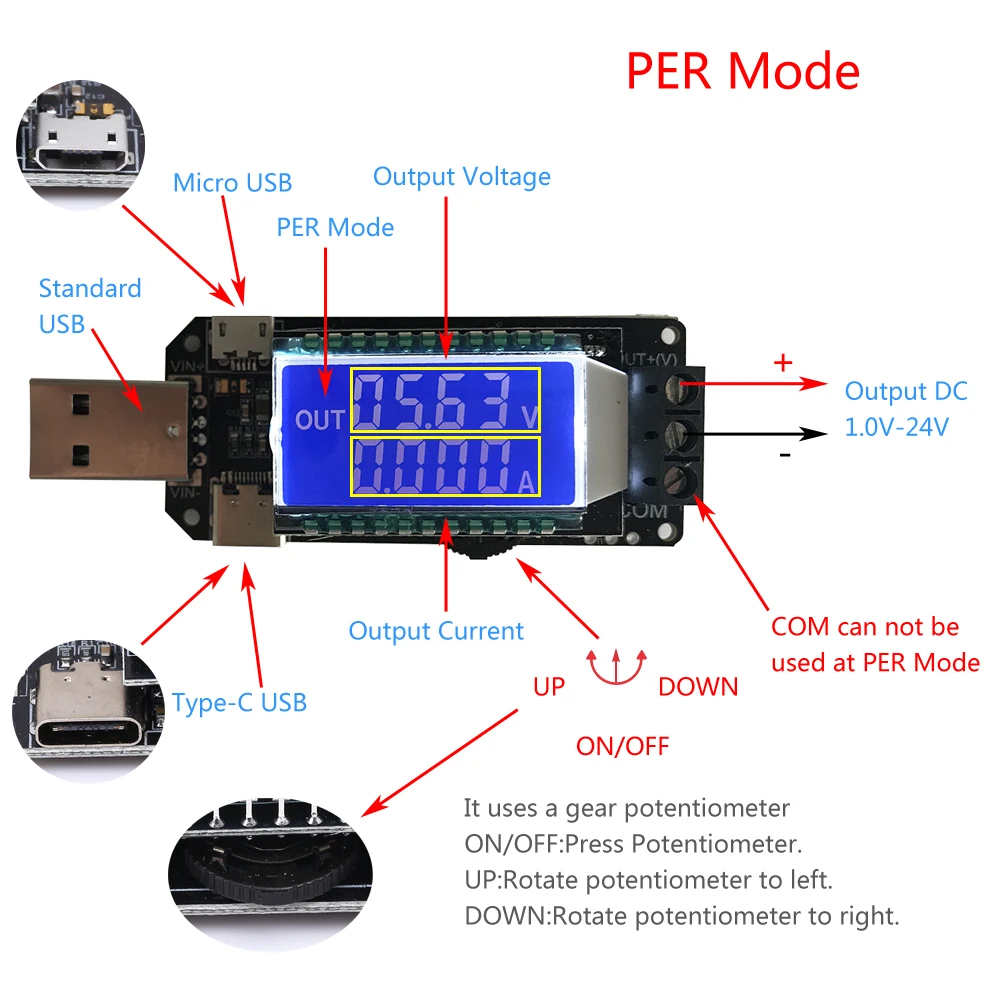

5. Режим выходной мощности:

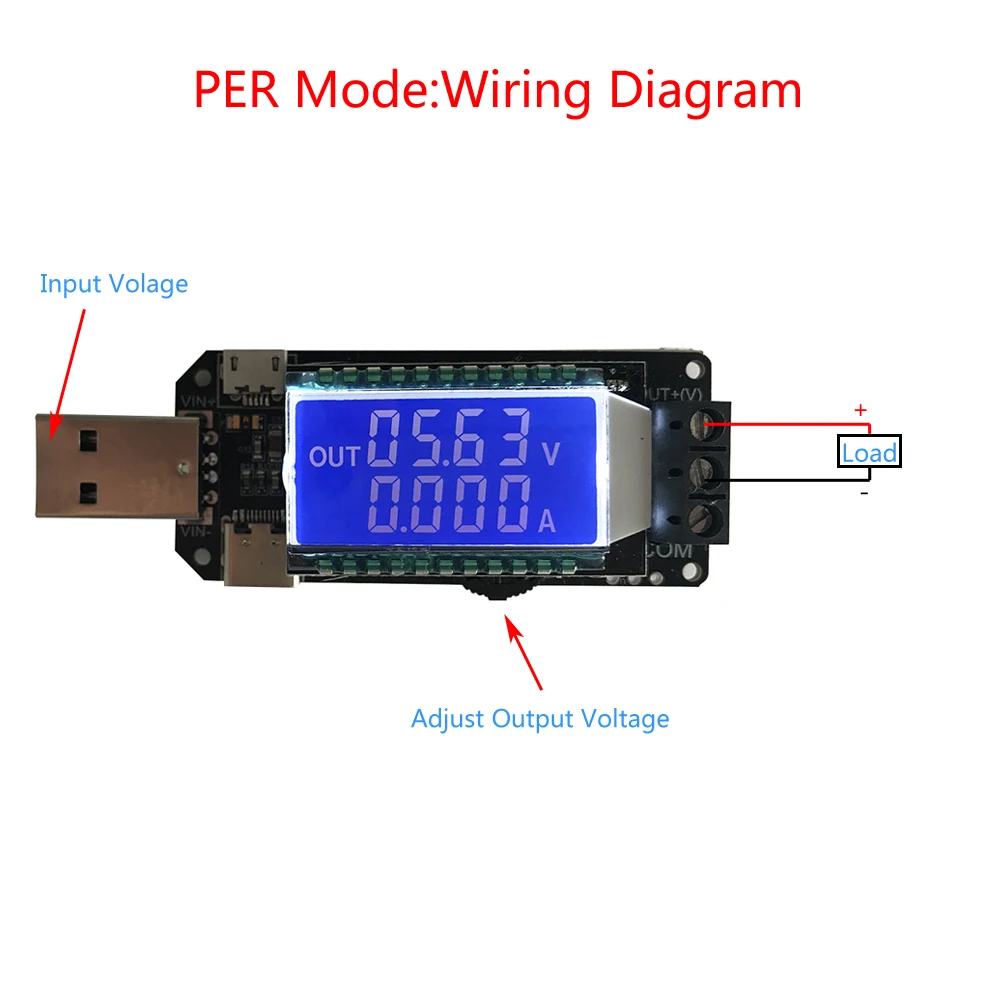

1>. Вход от стандартного разъема USB, гнездо Micro USB и гнездо Type-C.

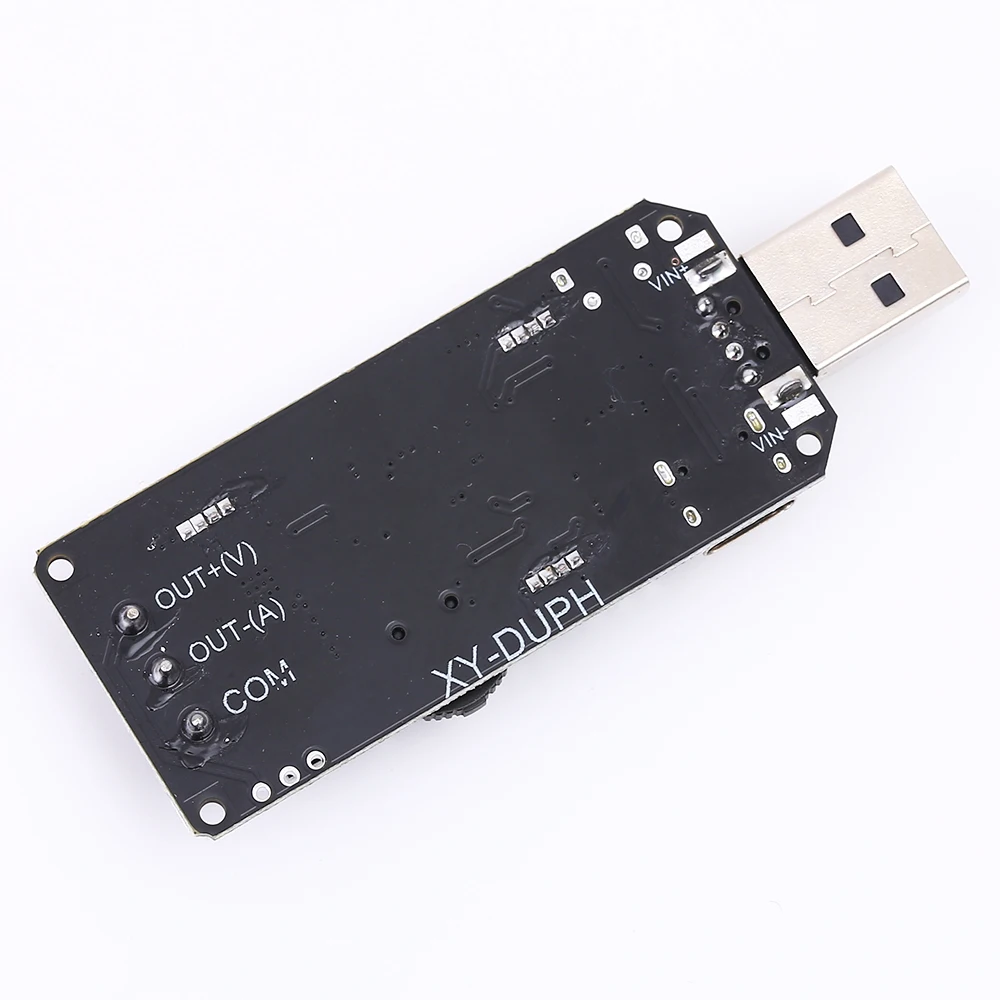

2>. Выход из 'OUT + 'и 'OUT-'. Терминал 'COM' не может использоваться в каждом режиме.

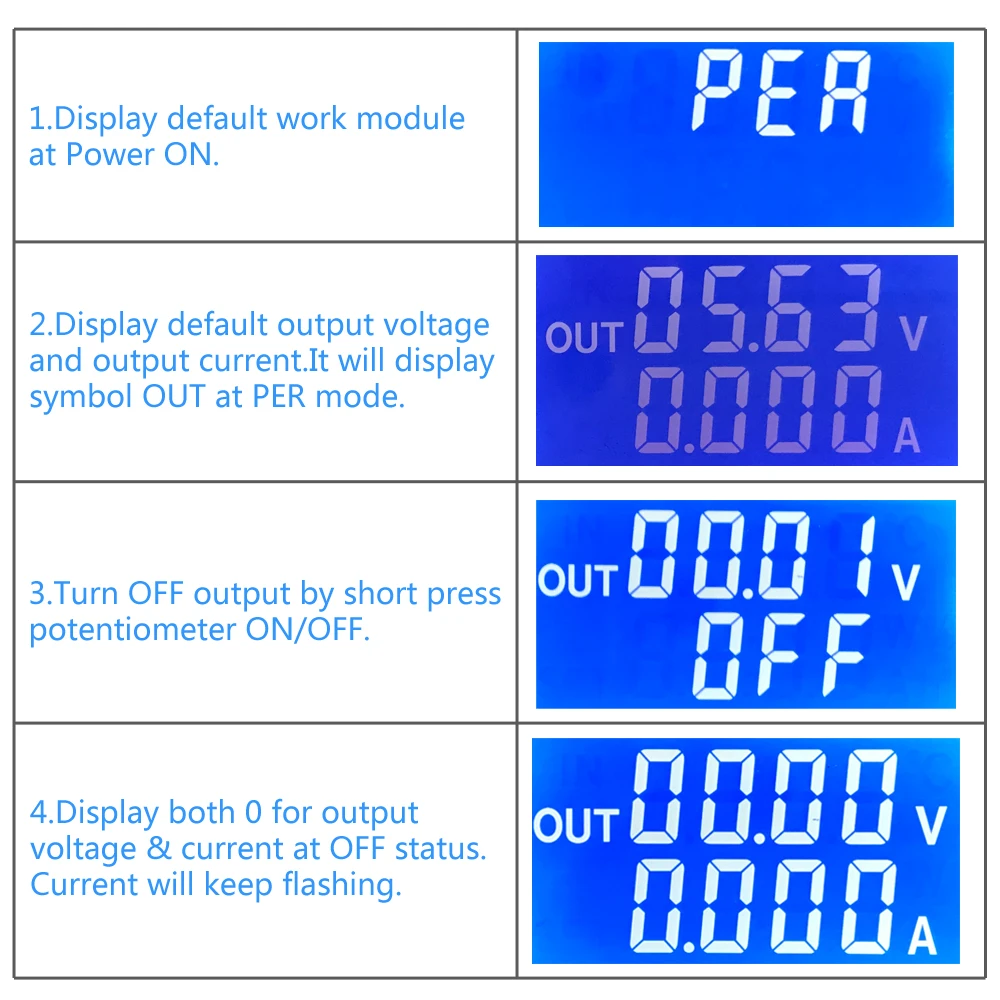

3>. ЖК-дисплей будет отображать текущий режим 'per' при запуске. И

4>. При работе в одном режиме имеется символ 'выход'.

5>. Терминал 'COM' недоступен в каждом режиме.

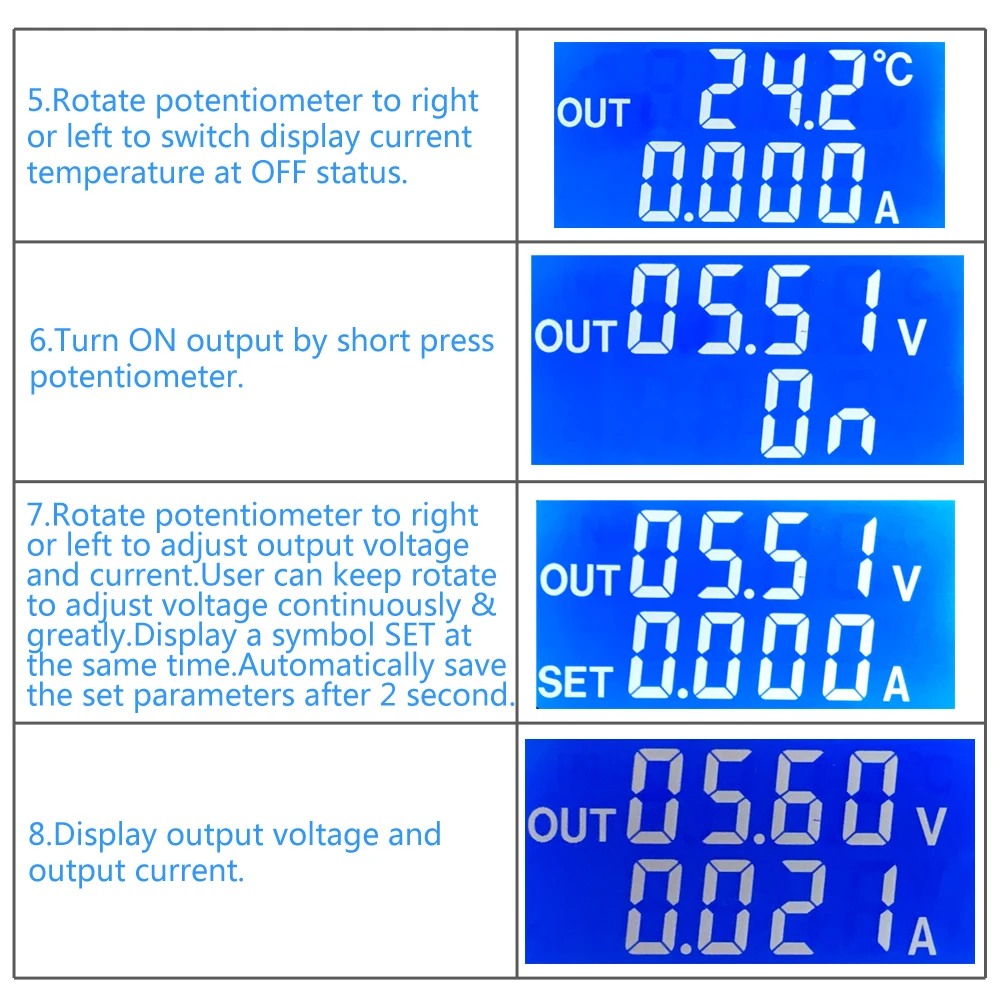

6>. Короткое нажатие потенциометра для включения или выключения выходного напряжения. Экран будет отображать 0 В, и ток будет мигать в это время.

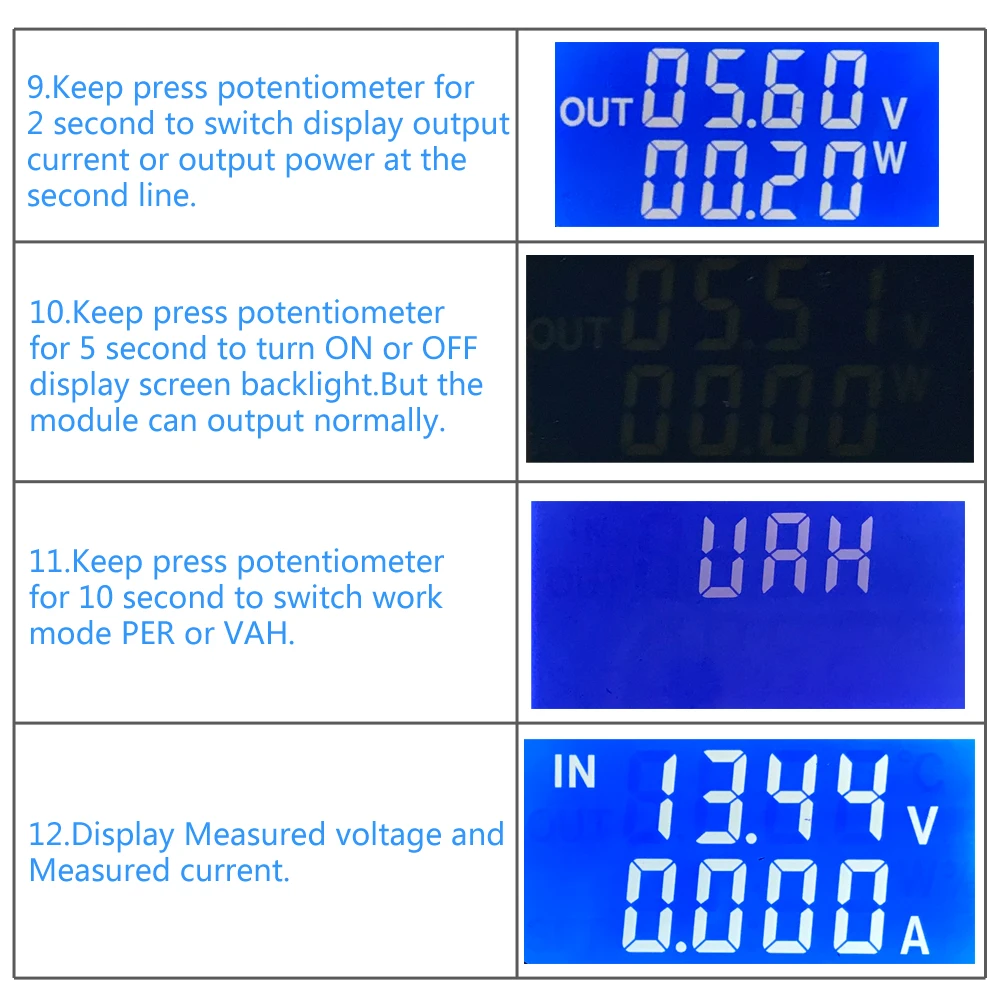

7> удерживайте нажатой Потенциометр в течение 2 секунд, чтобы переключить отображение выходного тока или выходной мощности на второй линии.

8>. Удерживайте нажатие потенциометра в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение.

9> удерживайте нажатие потенциометра в течение 10 секунд, чтобы повернуть переключатель в режиме работы на или в час.

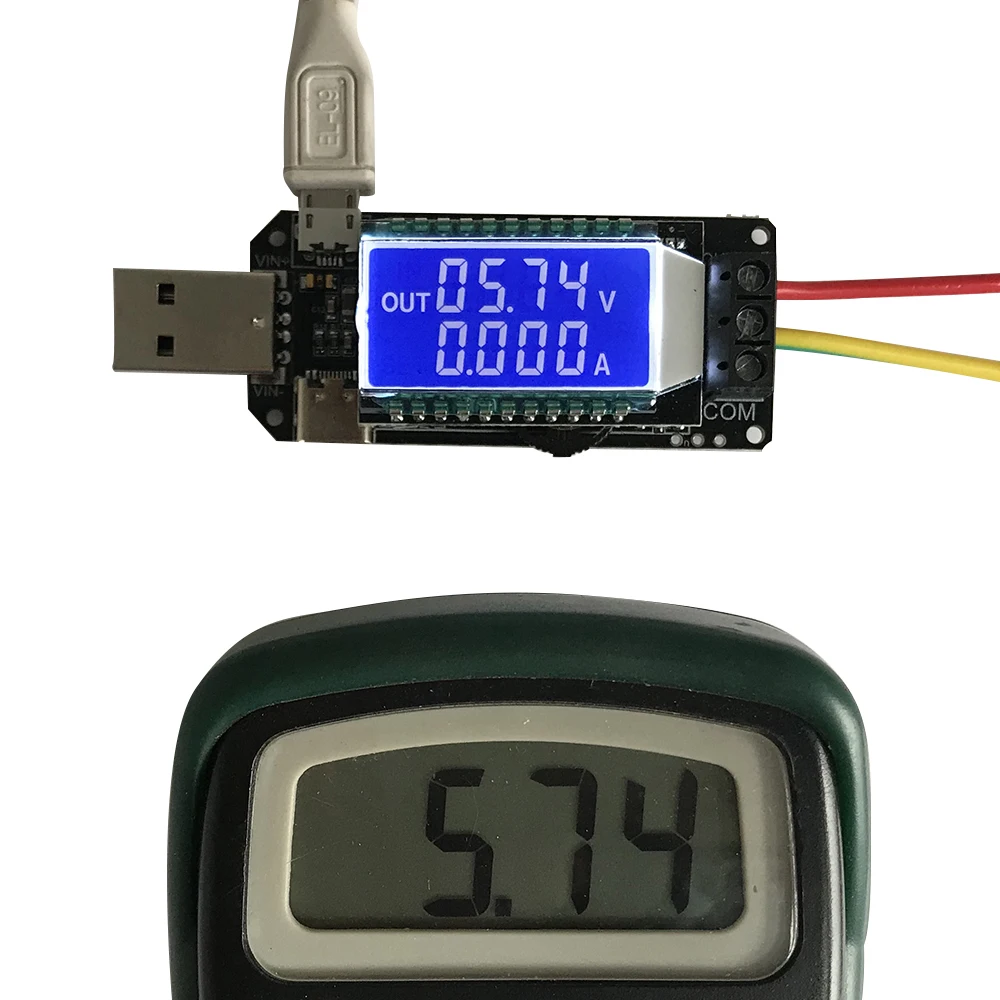

10>. поверните потенциометр вправо или влево для регулировки выходного напряжения. пользователь также может держать поворот для регулировки выходного напряжения непрерывно и значительно. В то же время будет отображаться символ «комплект». автоматическое сохранение заданных параметров через 2 секунды.

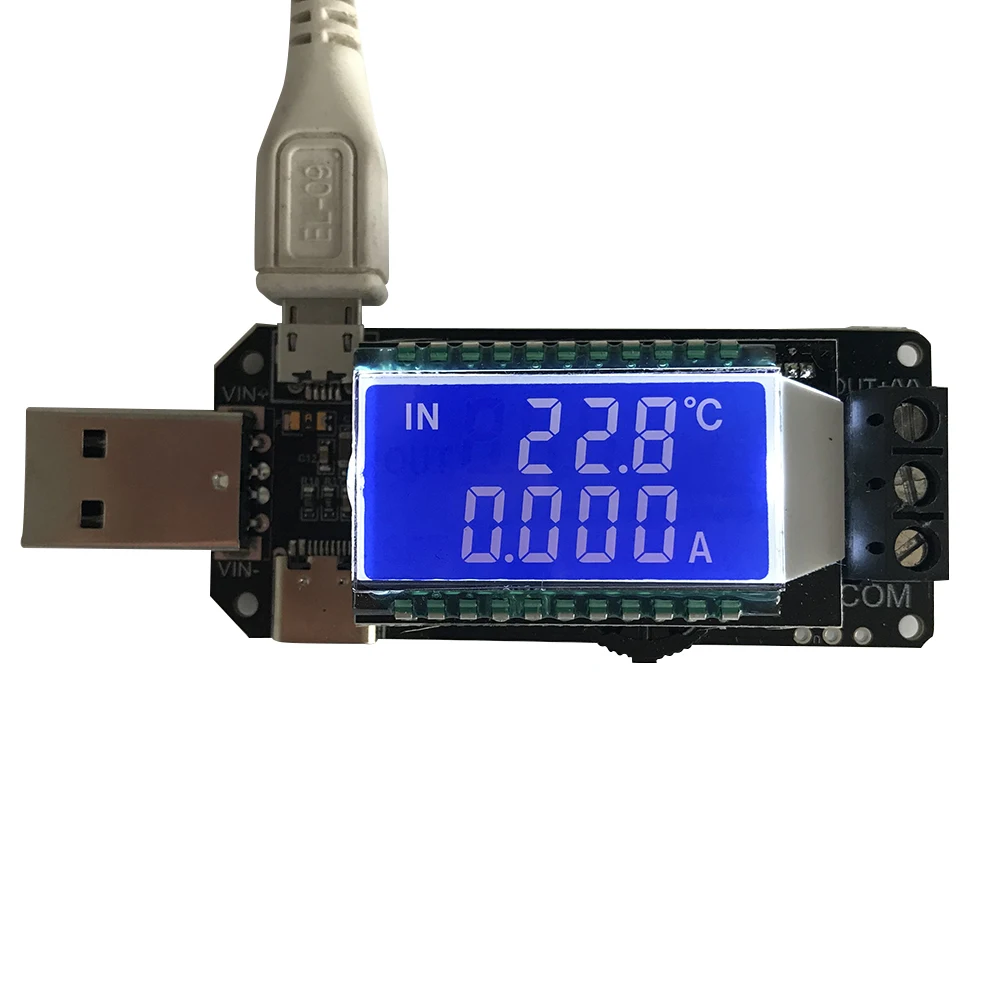

11>. Поверните потенциометр вправо или влево, чтобы переключить отображение текущей температуры при выключении питания.

12>. XY-DUPH Поддерживает защиту от избыточной мощности. Он автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OPP» и вспышку, если выходная мощность более 3 Вт.

13>. XY-DUPH Поддерживает защиту от низкого напряжения. Он автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «lvp» и вспышку, если выходное напряжение составляет менее 0,8 В.

14>. XY-DUPH Поддерживает защиту от перегрузки по току. Он автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OCP» и вспышку, если выходной ток более 2 А.

15>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

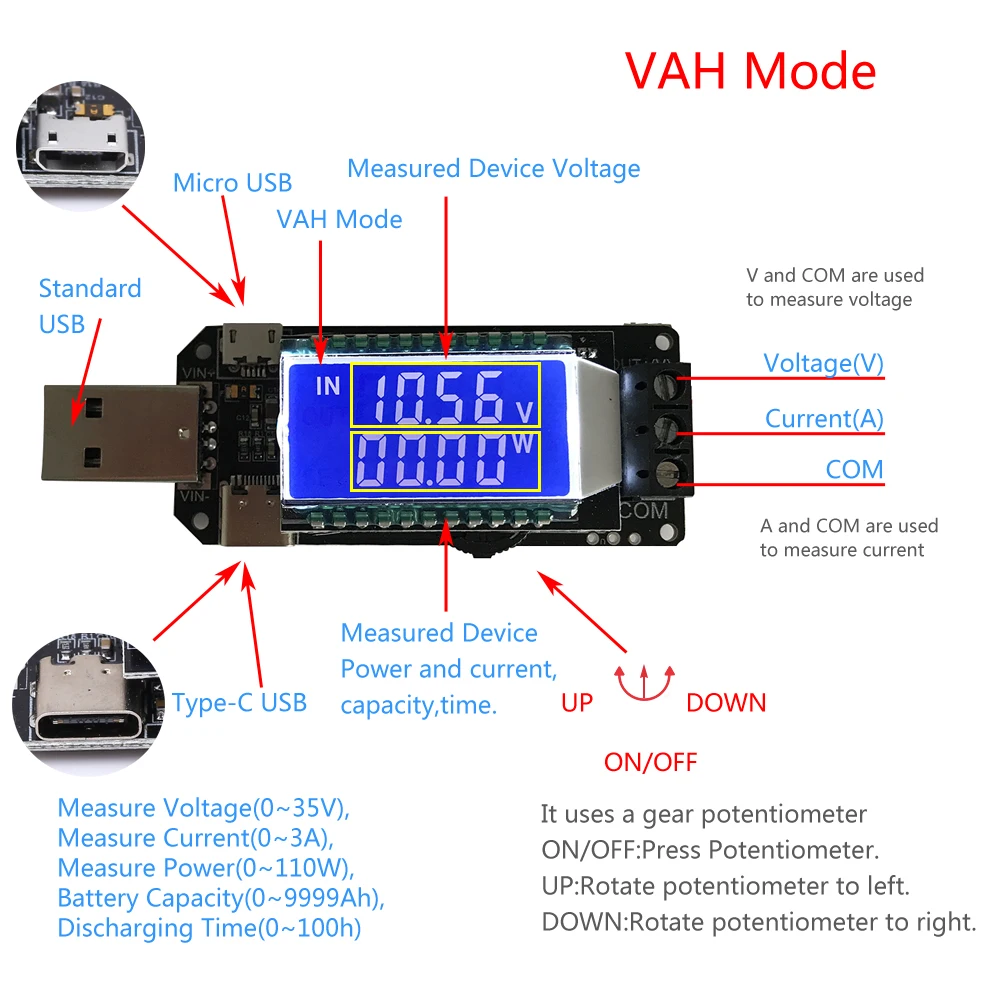

6. Режим мультифункционального счетчика VAH:

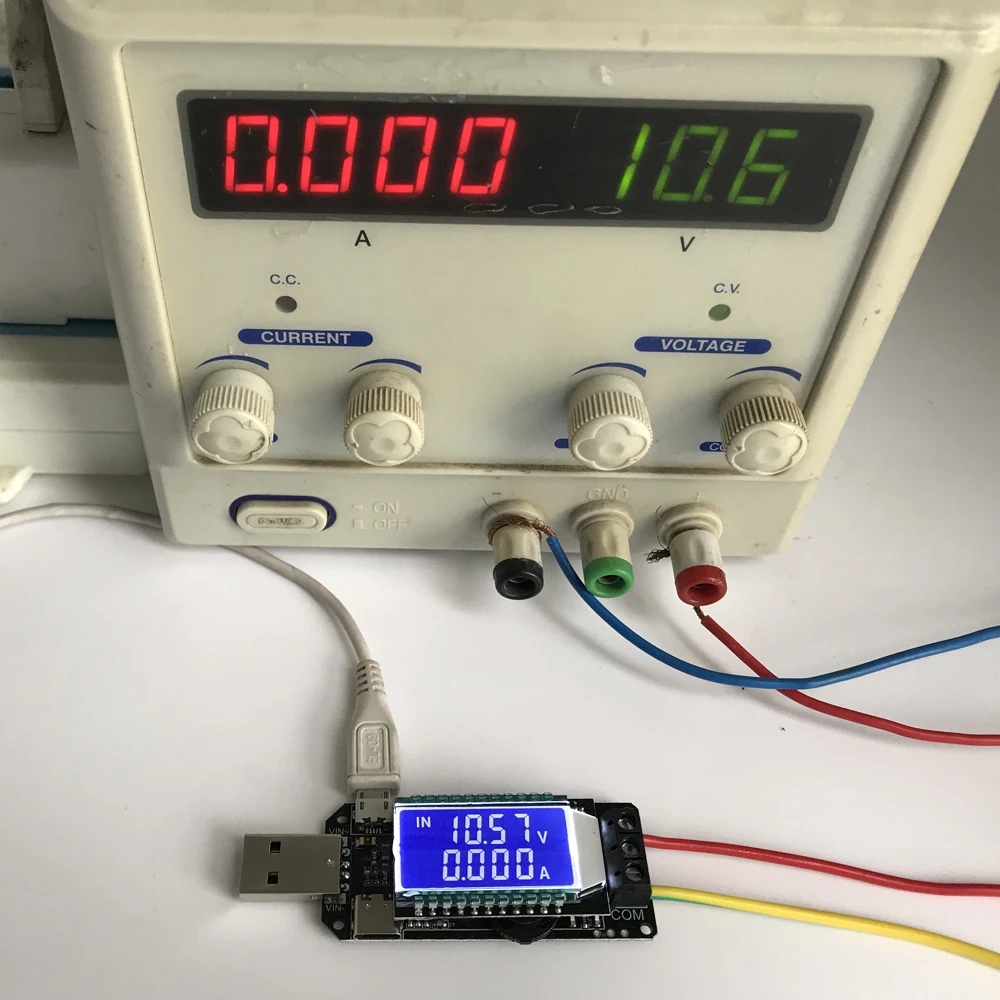

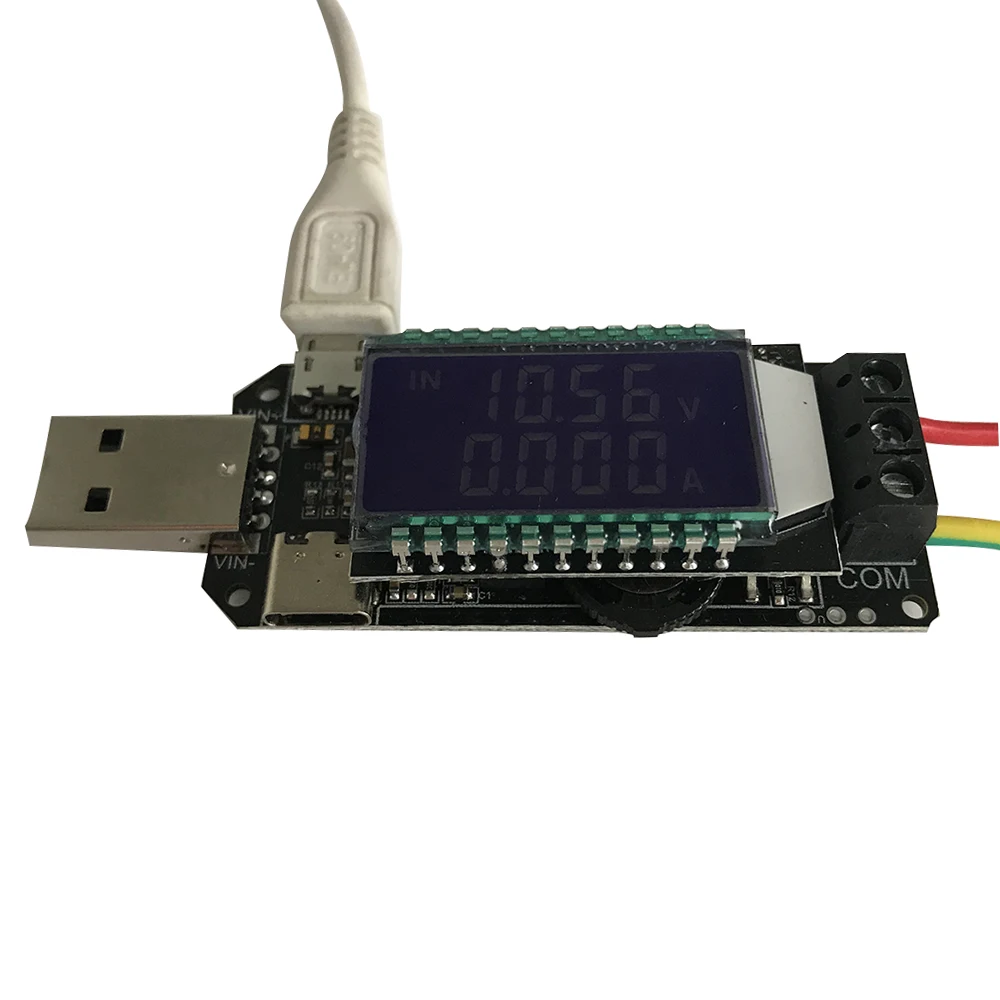

1>. Рабочее напряжение модуля: стандартная розетка USB, гнездо Micro USB и гнездо Type-C используются для обеспечения рабочего напряжения для XY-DUPH.

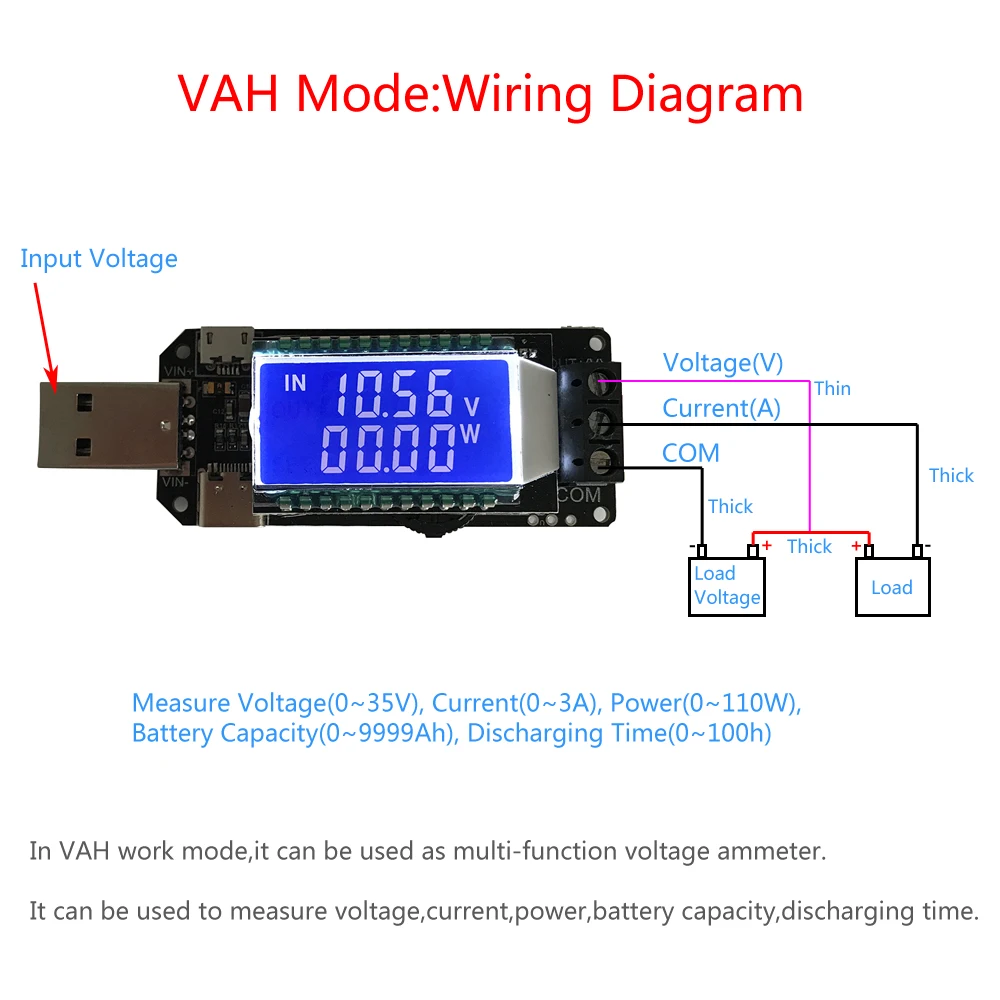

2>. Измерительное напряжение: клеммы «В» и «К» используются для измерения напряжения измеряемого устройства.

3>. Измерительный ток: «А» и «К» терминалы используются для измерения тока измеренного устройства.

4>. Есть символ 'при работе в одном режиме.

5>. Короткое нажатие потенциометра для переключения отображения текущей температуры или измеренного напряжения устройства.

6>. Удерживайте нажатой потенциометр в течение 5 секунд для включения или выключения подсветки дисплея. Но модуль может нормально выводить напряжение.

7> удерживайте нажатие потенциометра в течение 10 секунд, чтобы повернуть переключатель в режиме работы на или в час.

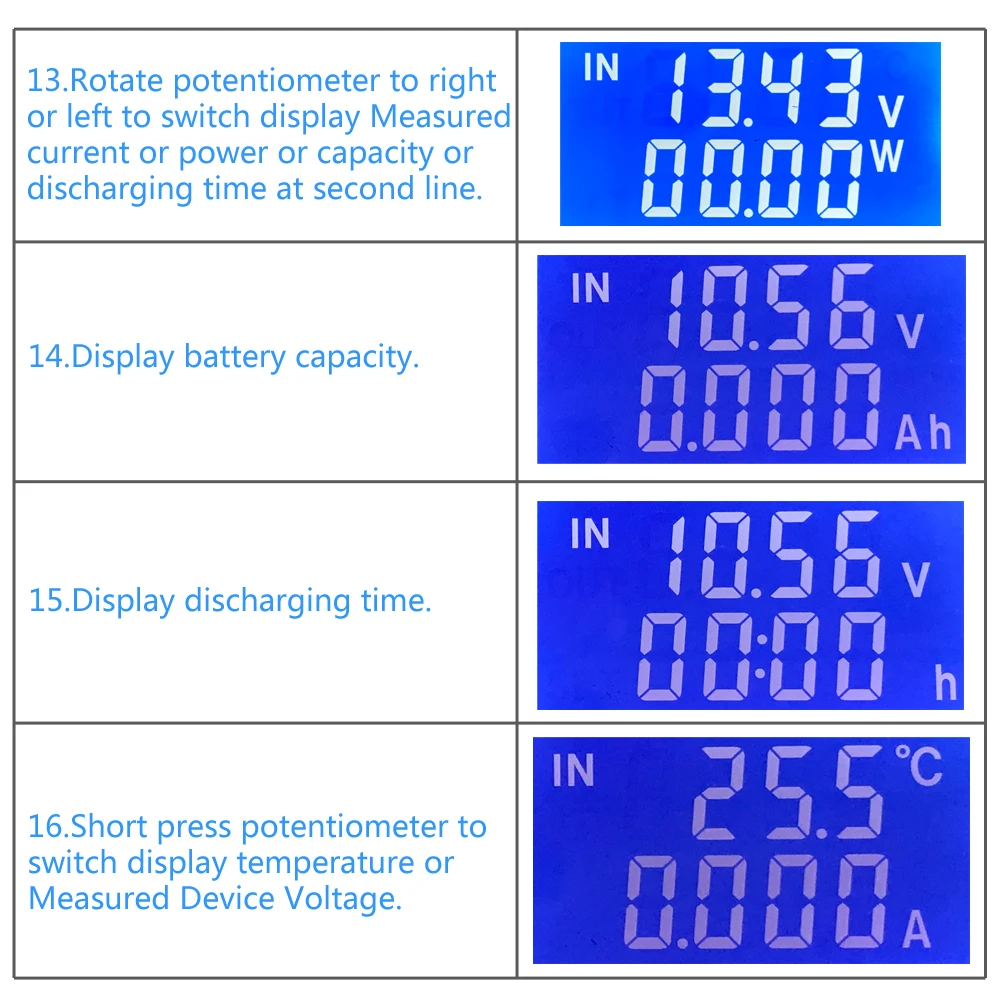

8>. Поверните потенциометр вправо или влево, чтобы переключить отображение измеряемой мощности и тока устройства. А также можете измерить емкость аккумулятора, время разрядки батареи при подключении аккумулятора.

9>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

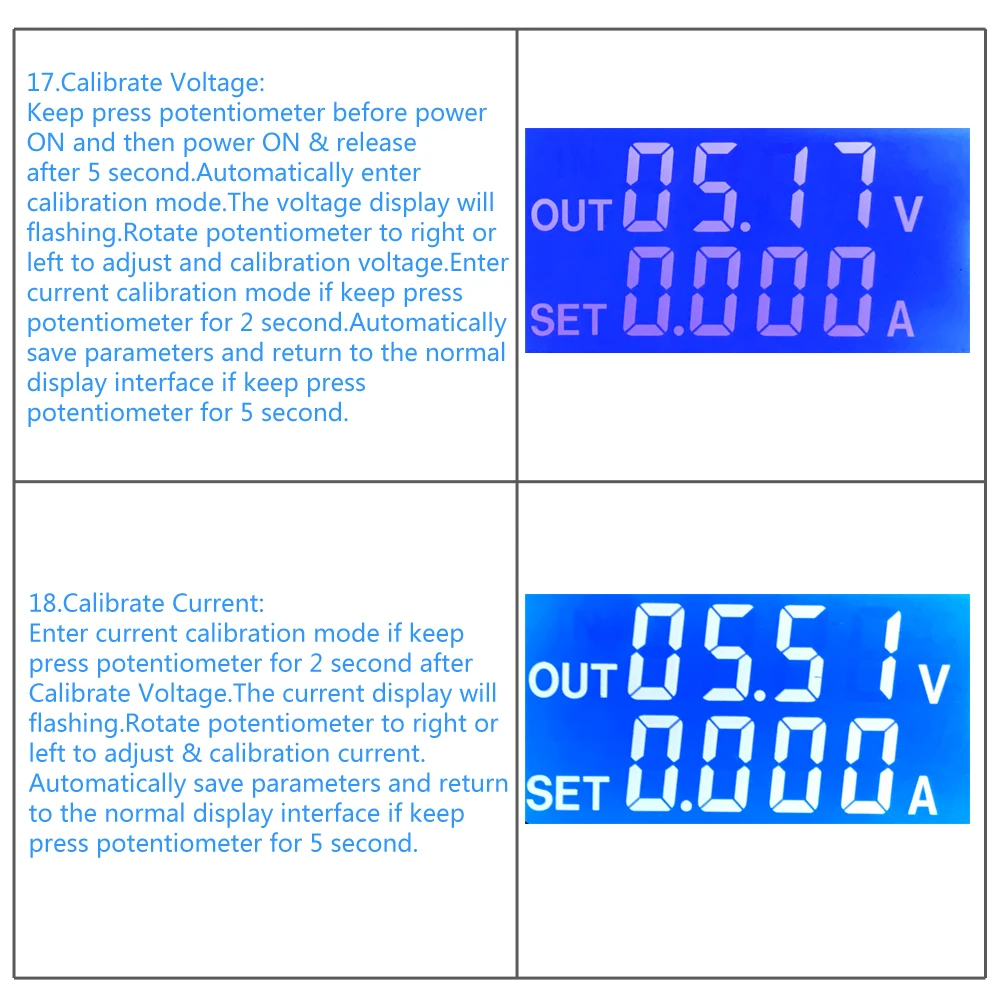

7. Калибровка напряжения/тока:

1>. калибровка напряжения: удерживайте нажатие потенциометра перед включением питания, а затем включите и отпустите потенциометр через 5 секунд. автоматически введите режим калибровки. дисплей напряжения будет мигать. поверните потенциометр вправо или влево для регулировки и калибровки напряжения. введите текущий режим калибровки, если удерживайте нажатой потенциометр в течение 2 секунд. автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте нажатой потенциометр в течение 5 секунд.

2>. калибровка тока: Введите режим калибровки тока, если удерживайте нажатой Потенциометр в течение 2 секунд после калибровки напряжения. текущий Дисплей будет мигать. поверните потенциометр вправо или влево для регулировки и калибровки тока. автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте нажатой потенциометр в течение 5 секунд.

3>. Напряжение и ток должны быть отдельно откалиброваны отдельно в различных режимах работы. Такой же способ калибровки.

8. Используйте шаги:

1>. Подключение к источнику питания от входного терминала;

2>. Установите режим работы, удерживая потенциометр в течение 10 секунд;

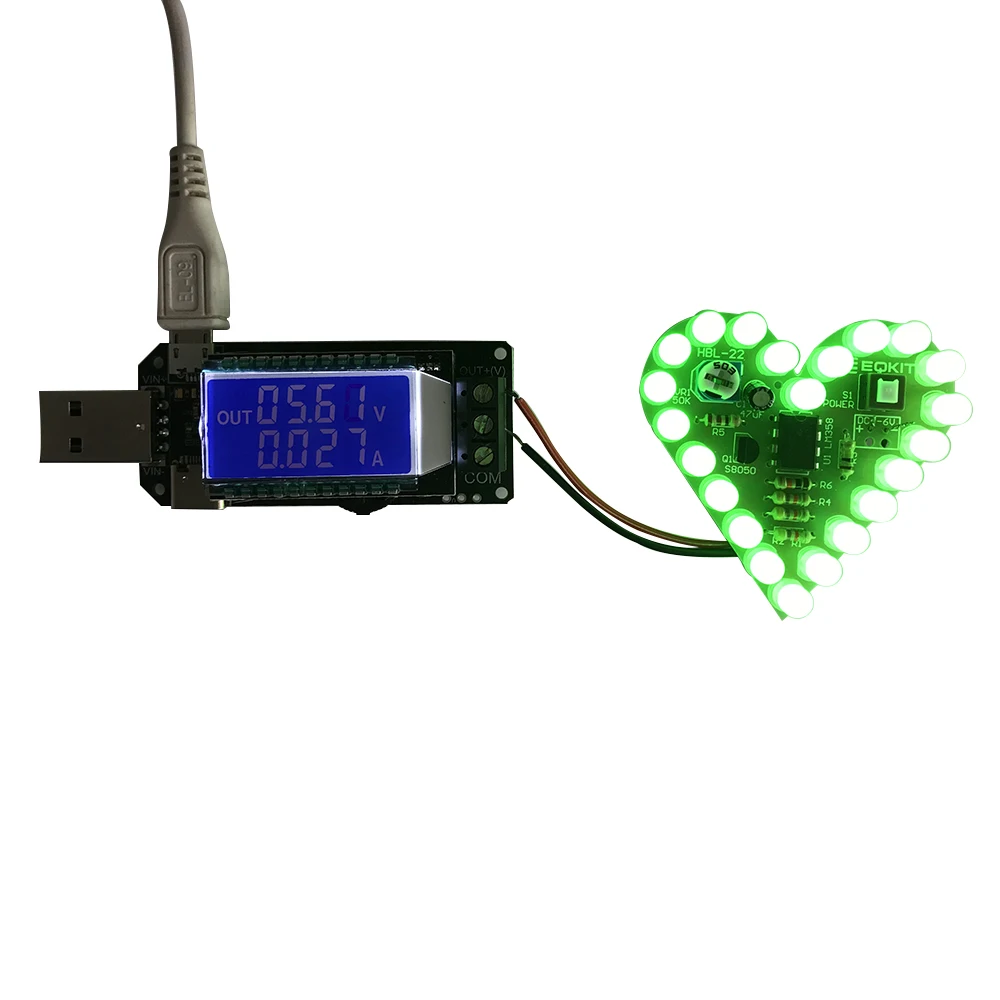

3>. Подключите нагрузку или напряжение устройства;

4>. Установите требуемые параметры;

5>. Проверка и использование.

9. Применение:

1>. Обычный низкий источник питания;

2>. Вольтметр;

3>. Амперметр;

4>. Тестер емкости аккумулятора;

5>. Тестер емкости аккумулятора;

6>. Монитор температуры;

10. Примечание:

1>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

2>. Отрегулируйте режим работы перед использованием.

3>. Это низкий источник питания, пожалуйста, не превышайте максимальную выходную мощность.

4>. Перед использованием ознакомьтесь с руководством и описанием.

11. Упаковка:

1>. 1 шт. XY-DUPH повышающий понижающий преобразователь Вольтметр Амперметр;
