DSO311 портативный ЖК мини 2 4 "TFT карманный цифровой осциллограф Полоса

DSO311 портативный ЖК мини 2 4 "TFT карманный цифровой осциллограф Полоса

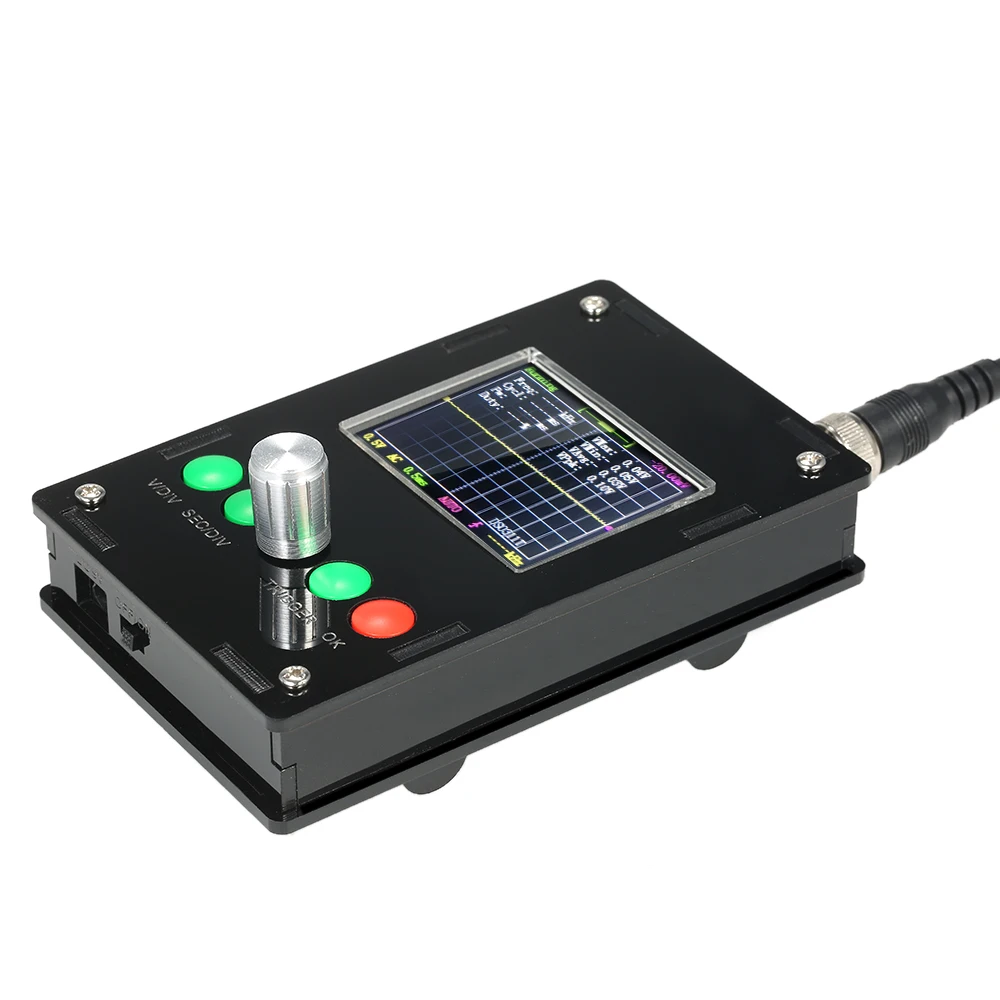

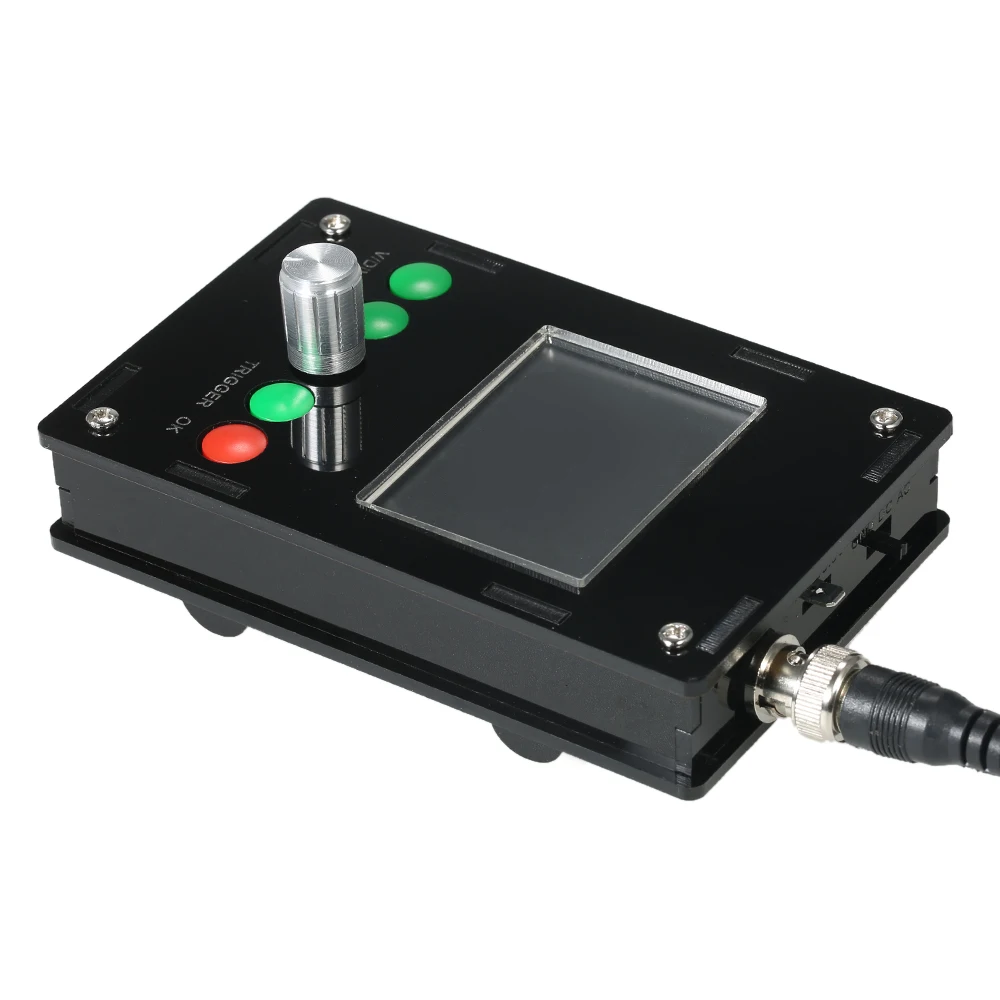

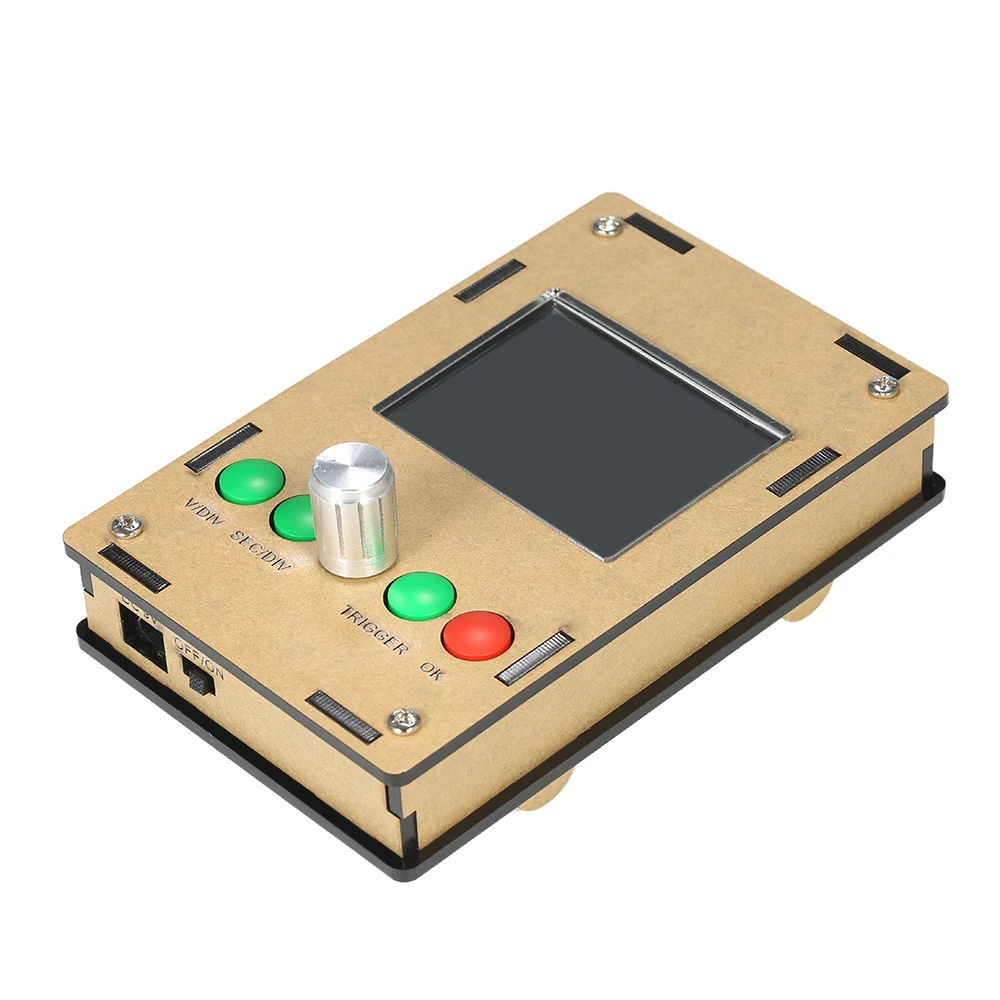

Этот DSO311 цифровой мини-осциллограф принимает STM32 чип муфта для рук Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать параметры формы волны, такие как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.

Особенности:

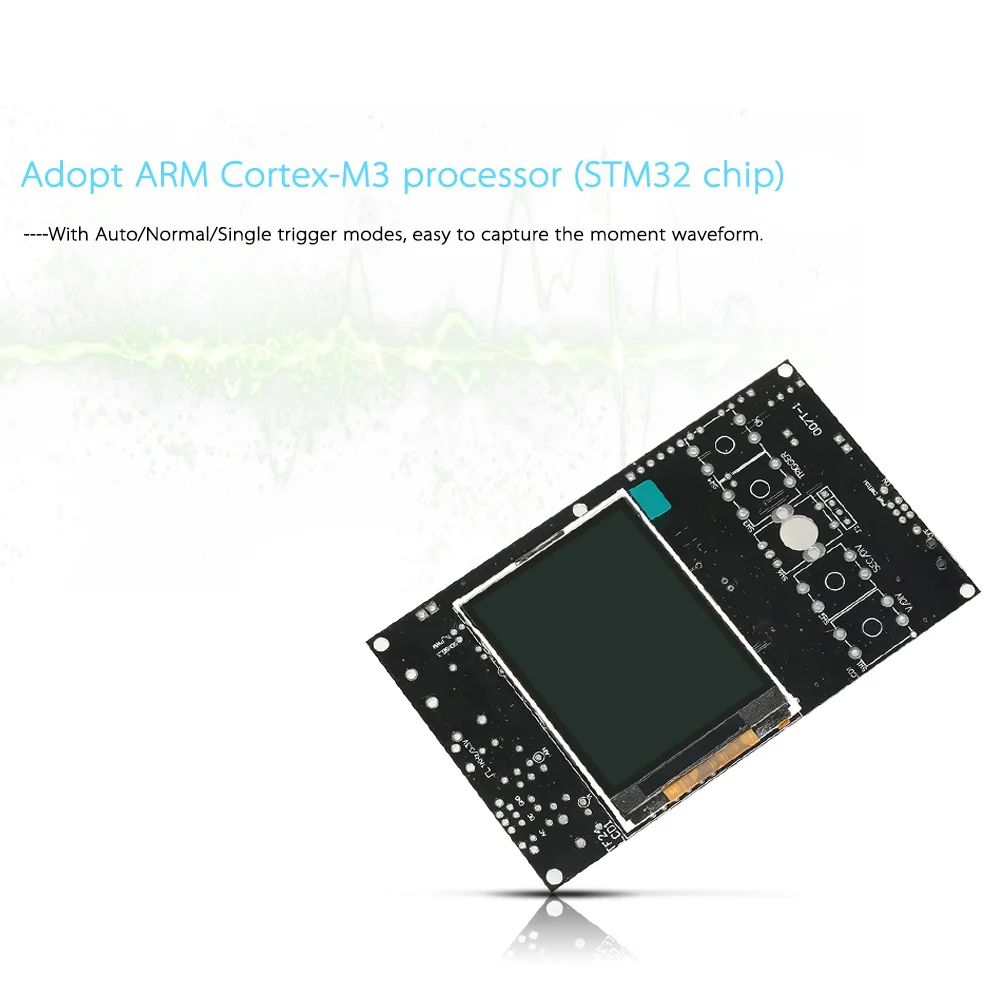

Используйте процессор ARM Cortex-M3 (чип STM32), и он работает быстрее, чем DSO138 и хорошо обрабатывает данные.
Используется для вторичной разработки на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.
С автоматическим/нормальным/одиночным триггером, легко захватывает форму волны момента.
Доступный триггер подъема или падения края и с регулируемым положением уровня триггера и инструкциями.
Наблюдательная предыдущая форма сигнала перед запуском (отрицательная задержка).
Может замораживать дисплей формы волны в любое время (функция удержания).

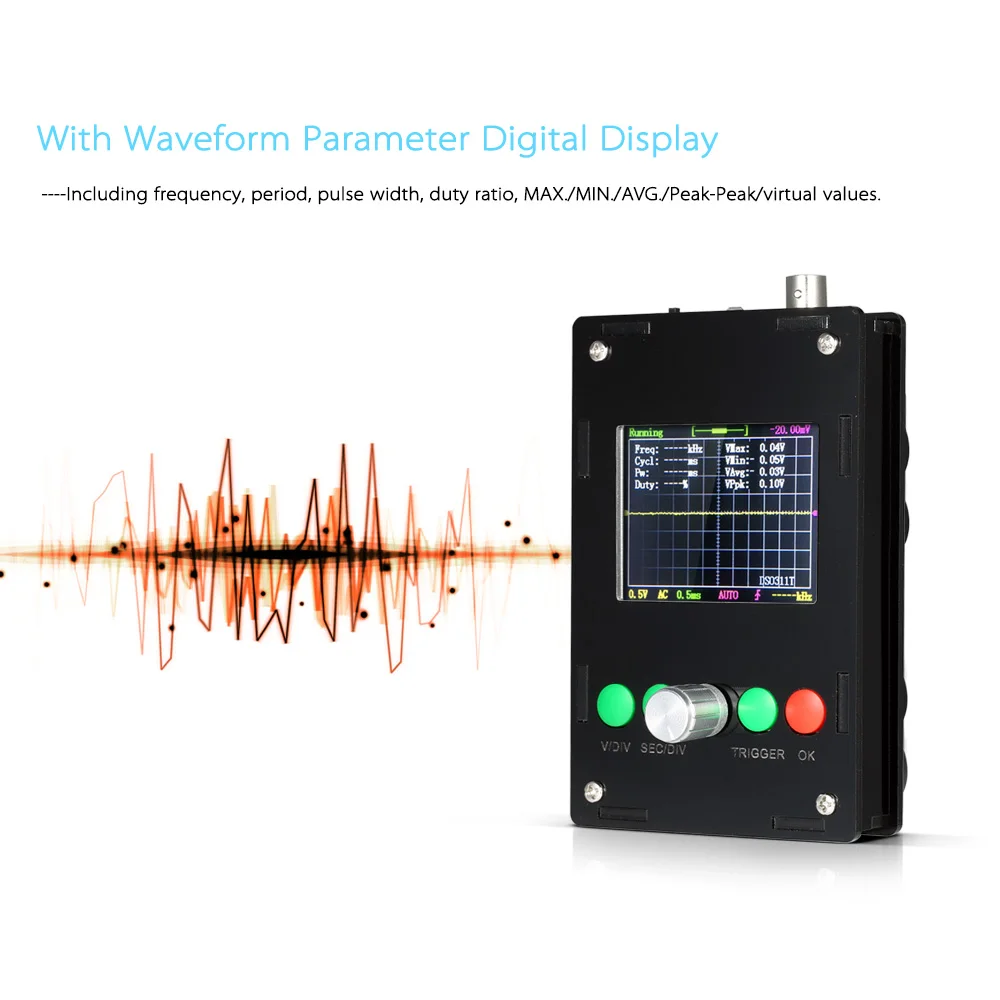

С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Отличный DIY набор и веселье, чтобы сделать свой собственный осциллограф, особенно подходит для электронных энтузиастов, которые заинтересованы в пайки и STM32.
Функция распознавания контроллера TFT с крутым черным Чехол.

Обратите внимание:Для этого осциллографа требуется источник питания постоянного тока 9 В 200 мА (не более 10 в, или он может быть сожжен).

Технические характеристики:
Цвет: черный
Материал: FR-4 эпоксидная доска

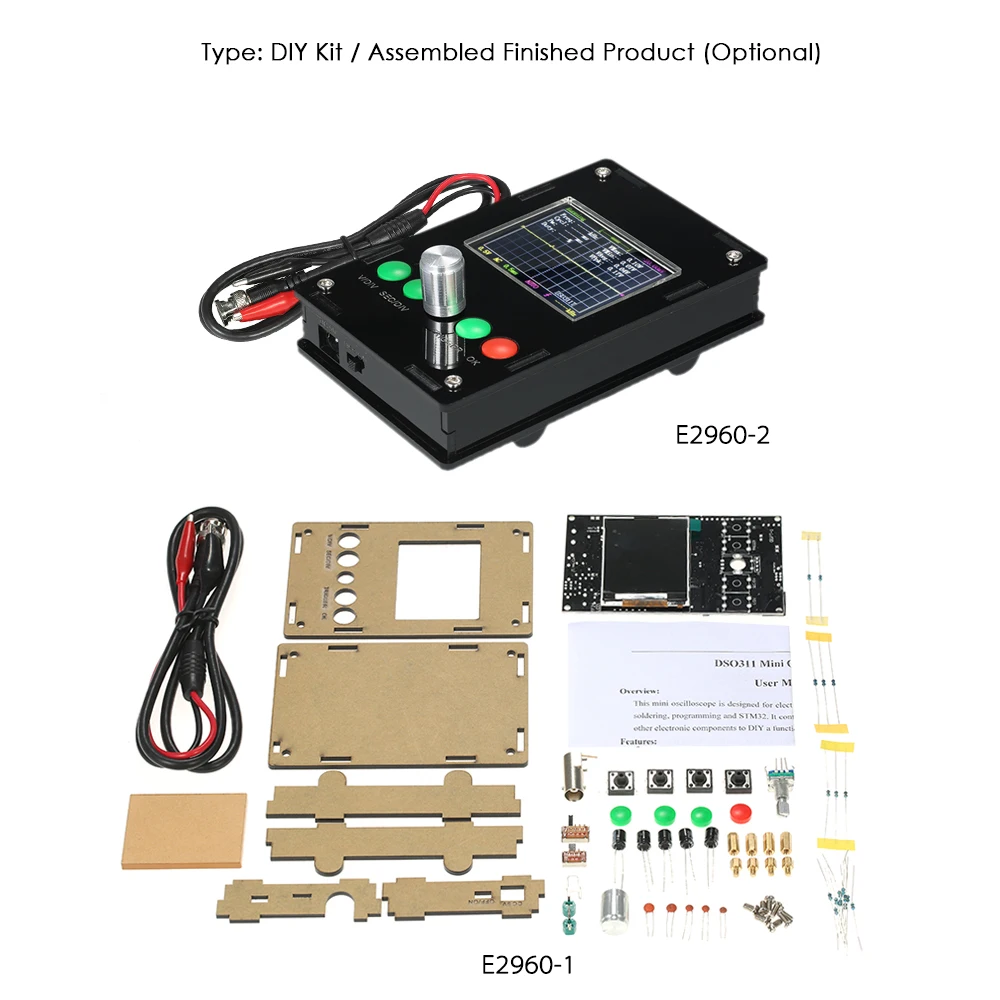

Тип: DIY Kit/Собранный готовый продукт (опционально)
Дисплей: 24 "TFT цветной дисплей
Модель: DSO311
Вход импеданс: 1MΩ
Аналоговая полоса пропускания: 0-200 кГц
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Максимальная частота дискретизации в реальном времени: 1Msps
Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.
Точность: 12Bit
Глубина буфера выборки: 1024 байт
Диапазон вертикальной чувствительности: 5 мВ/див-20 в/див (1-2-5 прогрессивный способ)
Регулируемое вертикальное смещение, и с инструкциями.
Режимы соединения: DC / AC / GND
Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)
С автоматическим, регулярным и одноступенчатым режимом, легко захватывать форму волны момента.
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Источник питания: 8 в-10 В постоянного тока, рекомендуемый 9 В постоянного тока, не более 10 в
Зонд: Подключите зонд к BNC

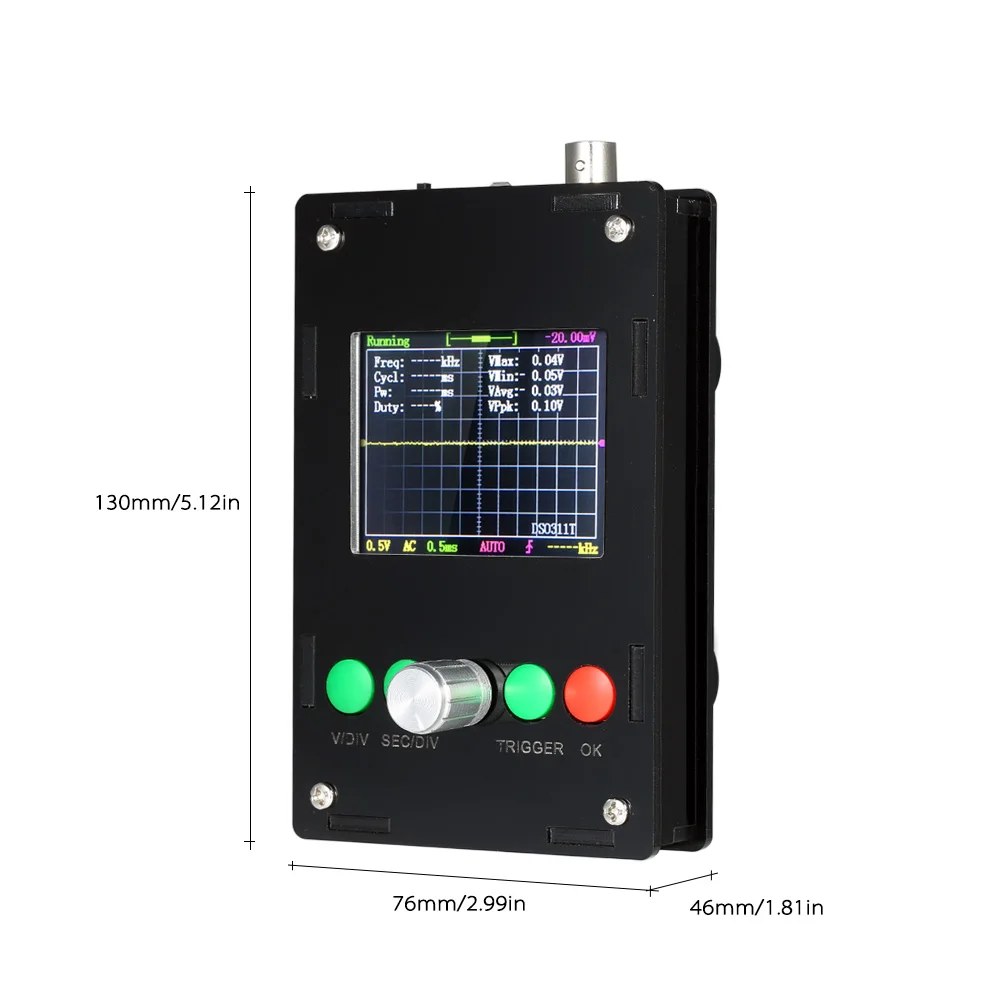

Размер готового продукта: 130*76*46 мм/5,12*2,99 * 1.81in
Размер основной платы: 119*76 мм/4,69*2,99 дюйма
Размер аналоговой платы: 107*65 мм/4,21*2,56 дюйма
Размер экрана: 52*40 мм/2,05*1,57 дюйма
Посылка Размеры: Противоскользящий коврик для телефона 17*11*5 см/6,69*4,33 * 1.97in
Вес посылка: 202 г/7,12 унций

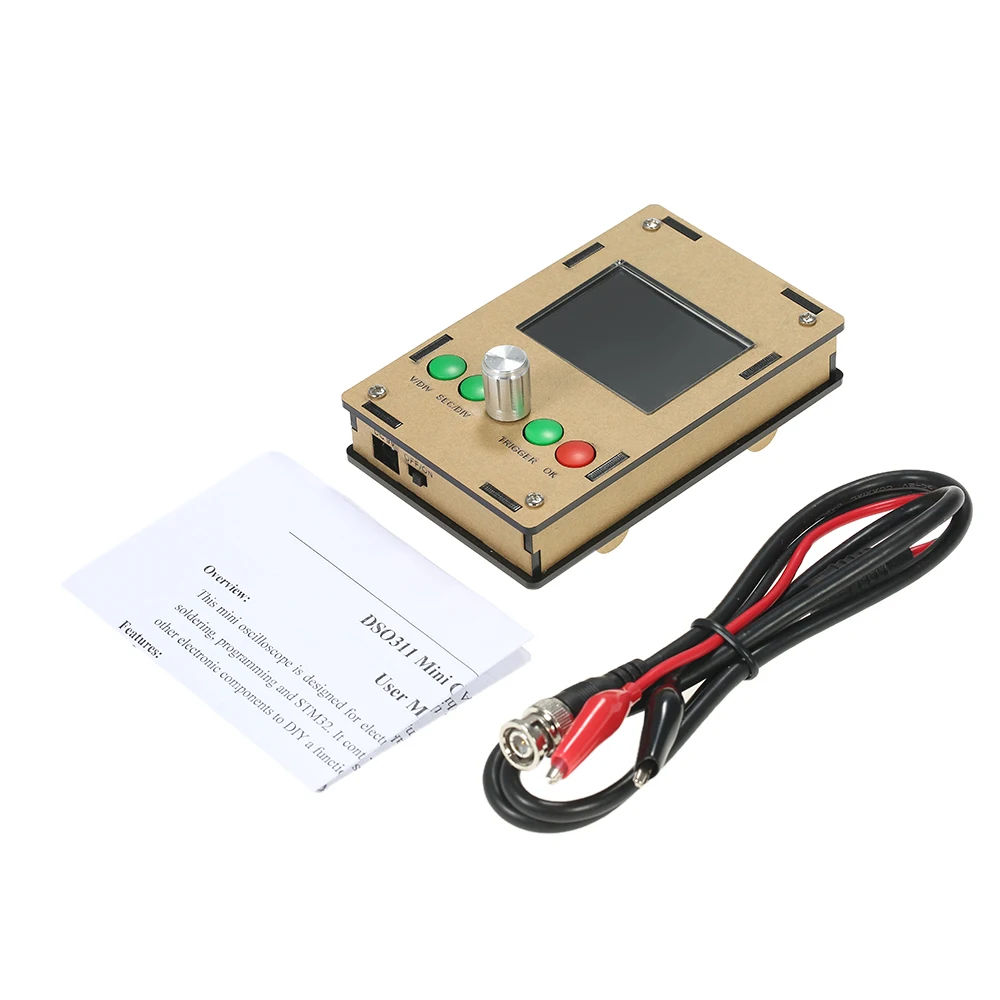

Посылка список:
1 * DSO311 цифровой осциллограф
1 * зажим для щупа "крокодил"
1 * Руководство пользователя (на английском языке)
