Беспроводной инфракрасный приемник обучающий Тип Модуля + 3 клавишный Черный

Беспроводной инфракрасный приемник обучающий Тип Модуля + 3 клавишный Черный

Обратите внимание: У нас есть документы на большинство товаров в нашем магазине

             Если вам это нужно, свяжитесь с нами:)

Информация о продукте:

1. Рабочее напряжение: 4,5-5,5 V (VCC при подключении питания положительный; GND соединяется с мощности отрицательные; NC,COM, без подключения с выход; Мощность нагрузки составляет менее 1000 Вт)

2. Спецификация модуля: L60 * W40 * h21мм

3. Тип модуля: тип обучения (поддержка инфракрасного дистанционного управления в формате NEC); Весь рабочий ток не более 150 мА

4. Режим работы: самоблокирующийся; Инчинг; Межблокировочный случайный переключатель

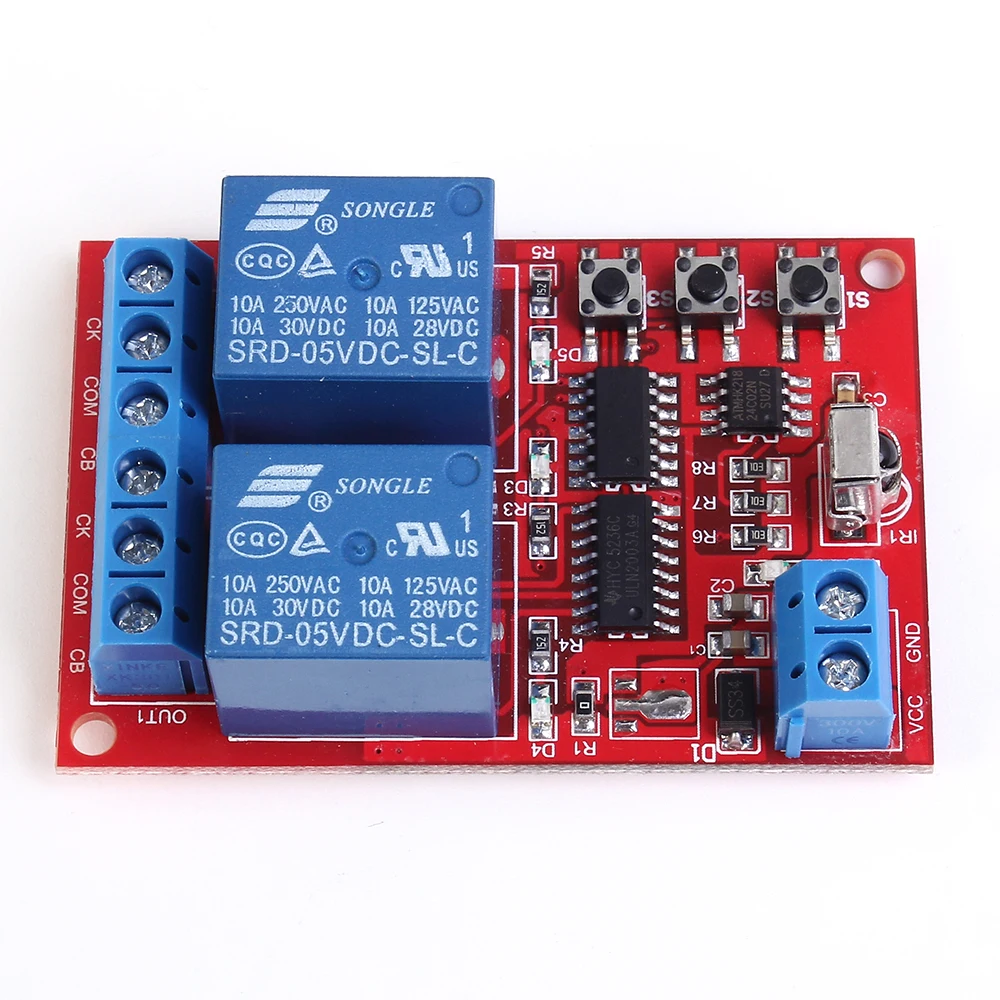

5. Рабочая индикация: D2 (индикатор питания),D3 (индикатор обучения);D4-D5 (Релейный переключатель индикаторной лампы)

С использованием метода:

В общей сложности 3 ключа: S1,S2,S3 (низкий уровень выхода по умолчанию)

1. Метод одноканального обучения:

Первый канал обучения: после включения, нажмите кнопку S1, а затем ослабьте, индикатор обучения будет мигать один раз. Нажмите второй ключ, который будет изучен на пульте дистанционного управления, лампа индикатора обучения будет мигать быстро три раза; Это означает, что первый канал обучения успешен

Второй канал обучения: после включения, нажмите клавишу S2, а затем ослабьте, индикатор обучения будет мигать один раз. Нажмите третью клавишу, чтобы узнать на пульте дистанционного управления, лампа индикатора обучения будет мигать быстро три раза; Это означает, что второй канал обучения успешен

2. Полное выключение обучения:

После включения и одновременного нажатия S2,S3; Затем ослабьте две клавиши, индикатор обучения будет мигать дважды и выключается; затем нажмите первую клавишу на пульте дистанционного управления, лампа индикатора обучения будет мигать быстро в течение трех раз; Он представляет полную функцию отключения был установлен успешно

3. Самоблокирующийся, межблокировочный, взаимный переключатель действия:

Межблокировка: при выключении питания нажмите клавишу обучения S1 и включите питание; Лампа индикатора обучения будет мигать быстро три раза; установите в качестве выхода блокировки (нажмите клавишу на пульте дистанционного управления, соответствующий канал будет выводить, в то время как другие каналы закрыты и не выводятся)

Самоблокировка: при выключении питания нажмите клавишу обучения S2 и включите; Лампа индикатора обучения будет мигать быстро три раза; установите как самоблокирующийся выход (нажмите клавишу на пульте дистанционного управления, соответствующее отрицание канала не повлияет на состояние других каналов; Если ослабляет пульт дистанционного управления, выходное состояние останется)

Инчинг: при выключении питания нажмите клавишу обучения S3 и включите питание, лампа индикатора обучения будет мигать быстро в течение трех раз; Установите в качестве инчинг-выхода (нажмите клавишу на пульте дистанционного управления, соответствующий канал будет выходным; Если ослабляет пульт дистанционного управления, выход будет остановлен)

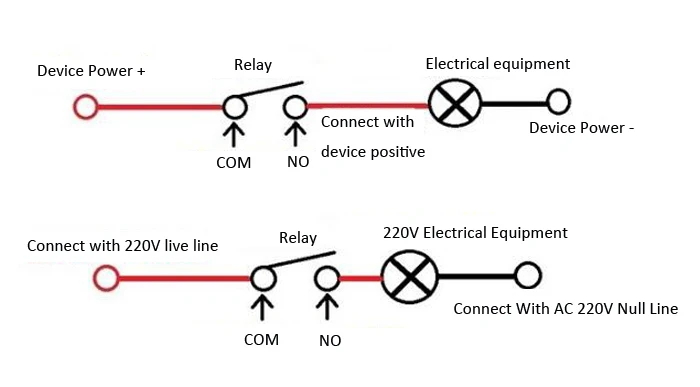

Ссылка схема подключения:
