Релейный модуль STM8S103 MCU two RS485 связи TTL датчик бесплатная доставка|Датчик ABS| |

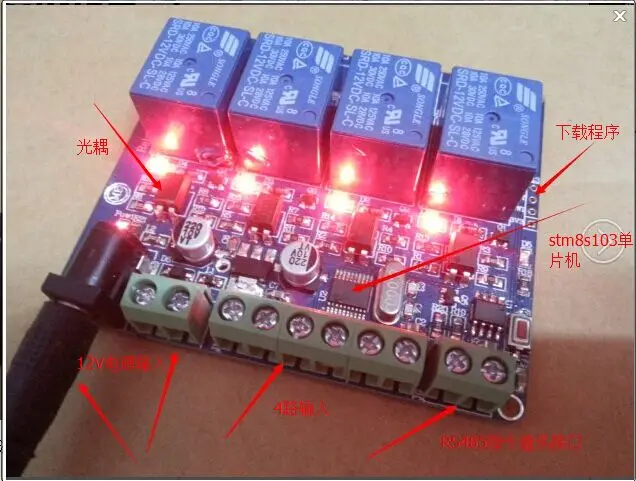

  Релейная связь: многоблочная сеть 485 связь, на основе протокола MBDBUS-RTU, по умолчанию адрес связи 1, пользователи могут изменить адрес по инструкции. В1-ин4 подключается к выключателю через режим чтения 485, а не через реле входного управления. Размер: 76 мм * 67 мм * 17,5 мм Доска ресурсы: 1. Кнопка сброса S1 2. D5 Бег светодиодный индикатор Команды управления разделяются и загружаются. 1,4 выход реле (один нормально открытый, один нормально закрытый). 2. Микрокомпьютер с одним чипом STM8S103F3 3,4 путь оптопары изоляции релейный выход 4,4 светодиодный индикатор с закрытым реле 5. Круговой интерфейс постоянного тока и терминал постоянного тока. Удобная электропроводка (напряжение питания 5 В или 12 В определяется в зависимости от напряжения реле) 6,4 входной интерфейс (сухой вход узла, Пассивный вход, соединение GND) 7. Один интерфейс связи RS485. 8. Индикатор питания 9. Светодиодный светильник для одного пользователя 10. Кнопка сброса 11. Интерфейс загрузки для плавания- (STLINK-V2 программа загрузки, пользователь может разработать программу два раза). 1. Светодиодный абонента светодиодный 2. TX RX и 485 и TTL 3. Кнопка пользователя (красная кнопка слева) 4.EN 485 конец использования 5. В1-IN4 входной порт непосредственно подключен к терминалу 6.K1 -K4 реле выходного управления 7. Плавающая программа J13 Не предоставляем исходный код связи MODBUS MODBUS RTU коммуникационная Инструкция: Modbus RTU инструкция Скорость передачи данных: 96008 NONE 1 Релейный модуль может иметь множественную сетевую связь, и адрес связи может быть установлен инструкцией последовательного порта. (инструкции по коммуникациям, предоставленные SkyDrive) Модуль реле заводской адрес связи по умолчанию фиксирован на 1, инструкции по эксплуатации последовательного ассистента: Примечание: следующие конкретные инструкции по испытаниям проходят через сеть Инструкция функция: 1. Установите адрес на 2. Прочитайте адрес 3. Прочитайте версию программного обеспечения 4. Прочитайте версию оборудования Выход инструкции по уходу за изделием MODBUS-RTU связи инструкции по уходу за изделием Код функции: 05-это релейный выход [реле управления Вкл/Выкл]. Код функции: 06-это хранение данных [определяемые пользователем данные хранения, определенные пользователем данные, адресный номер, установленный самим пользователем. Как правило, это бесполезное состояние.] * * Скорость передачи данных: 96008 None 1 16 отверстий, десятичная система передачи 16 отверстий, десятичная система приемник Управление шаги: 1. Набор программного обеспечения, скорость передачи данных 2. Установите адрес (адрес устройства, используемого для связи, адрес по умолчанию 01). * * Адрес набора: 01 000640000001 5C 1B Адрес набора: 02 000640000002 1C 1A Прочитайте адрес 00034000000190 1B 000640020000 3C 1B 000640020001 FC 4B Прочитайте адрес 00030000000185 дБ Возврат: 00030200014444/01-это адрес * * * * Значение представителя каждого байта: [1 адрес] /-To---- Реле НЕТ. 1: 010500010100 9D 9A Байт 1: адрес Байт 2: функция Байт 34: зарегистрированный адрес Байт 56: данные регистрации Байт 7 8: проверка CRC /= = = = = = = = [1 адрес] /-To---- Реле нет. 0: 01050000 FF 00 8C 3A Нет. 0 реле закрывается: 010500000000 CD CA /-To---- Реле № 1: 01050001 FF 00 DD FA № 1 реле закрывается: 010500010000 9C 0A /-- Реле № 2: 01050002 FF 00 2D FA № 2 реле закрывается: 010500020000 6C 0A /-- Реле без образования легкой пены. 3: 01050003 FF 00 7C 3A № 3 реле закрывается: 010500030000 3D CA /= = = = = = = = * * Считывание всех входных интерфейсов Отправка: 01020000000879 CC/чтение 8 входных состояний Возврат: 01020100 A1 88 Изо всех сил Прочитайте инструкции по уходу за изделием Ознакомьтесь с 1 канал [IN1] 2 канала [IN2] 3 канала [IN3] 4 канала [IN4] Считывание всех входных интерфейсов
